Elektro-Mobil-Testgerät
Created with Pixso.

EV Außenwasserdichte Prüfung Leistungsprüfung Fahrzeug Prüfkammer

EV Außenwasserdichte Prüfung Leistungsprüfung Fahrzeug Prüfkammer

Markenbezeichnung: Sinuo
Modellnummer: Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind zu berücksichtigen.
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 SET/MONTH
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Front Side Rain Intensity:
(12±1) mm/min
Andere Seitenregen-Intensität:
(8±1) mm/min
Injektionsdruck:
150kPa±10kPa
Regen-Zeit:
15min oder mehr
Außengröße des Raumes:
6x2.4x3.3m (LxWxH), kann angepasst werden
Raum-innere Größe:
7x3,8x4m (LxWxH), kann angepasst werden
Düsen-Material:
Pp.-Material
Düsenmodell:
Justierbare Ballart
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
1 SET/MONTH
Hervorheben:

Leistungstestkammer für Fahrzeuge

,

Wasserdichte Testkammer für Fahrzeuge im Außenbereich

Beschreibung des Produkts




Fahrzeug für die Wasserdichte-Prüfung im Außenbereich

Prüfkammer



 angewandte Normen

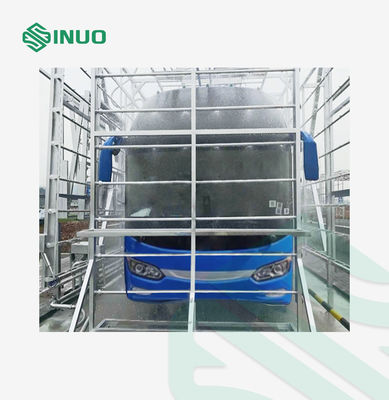

QC/T476-2007 “Regensicherheitsgrenzwerte und Prüfmethode für Busse”: Wasser tritt aus Lücken hervor, verlässt oder fließt kontinuierlich über die Innenfläche des Fahrzeugs

QC/T449 2010 “Technische Bedingungen und Prüfmethoden für isolierte und gekühlte Fahrzeuge” Abschnitt 4.15

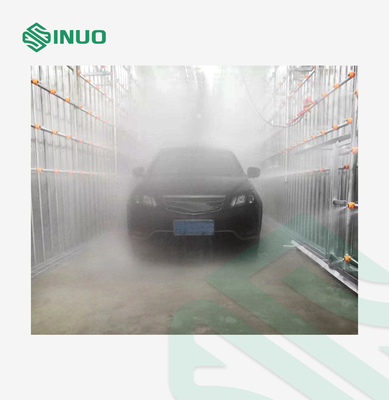

Es wird verwendet, um die Niederschlagfestigkeit der Fahrzeuge und ihre Fähigkeit gegen Durchsickerung zu prüfen und zu überprüfen, ob das Fenster und das Sonnendach des Fahrzeugs ordnungsgemäß installiert sind,ob die Dichtungsleistung zuverlässig ist, ob die Montagemethoden korrekt sind, um die regensichere Leistung des gesamten Fahrzeugs zu bewerten.

Durch das Regentestsystem sind die Bedingungen im Regentestraum dem natürlichen Zustand im Freien ähnlich.,die Wasserdichtung des Fahrzeugs zu bestätigen und die Struktur der Teile zu verbessern, die Leckagen aufweisen können.

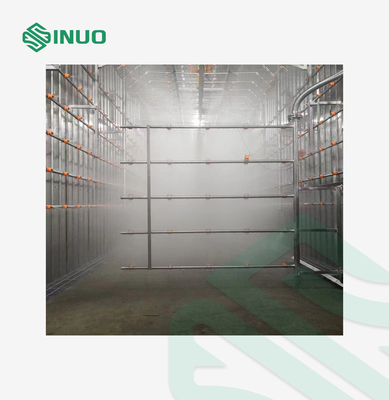

Das System besteht aus einem Regenraum, einem Sprühsystem, einem Wasserversorgungssystem, einem Wasserkreislaufsystem, einem Abwassersystem, einem elektronischen Steuerungssystem und beweglichen Sprühplatten.
Regenbereich: Die Oberfläche des Fahrzeugfensters wird unter einer bestimmten Regenintensität besprüht.das Kreislaufwasser wird zur Filtrationsbehandlung in den Abwasserbecken geleitetDie Rahmenstruktur des Regenraums wird vor Ort geschweißt.
Der Kunde sollte den Behälter und das Entwässerungssystem im Prüfraum fertigstellen.


Technische Parameter




Regenintensität Fahrzeugvorderseite (12±1) mm/min; Fahrzeugseite, hintere und obere (8±1) mm/min
Injektionsdruck 150 kPa±10 kPa
Regenzeit 15 Minuten oder länger, kann eingestellt werden
Vorgegebene Regenzeit 1~9999H59M59S, kann eingestellt werden
Druckmessgerät Ein Druckmessgerät wird am Ausgang des Zweigrohrs der Pumpe installiert, und der Druck wird durch ein Ventil reguliert
Durchflussmesser Installieren Sie ein Durchflussmesser an der Ausgang des Zweigrohrs von der Wasserpumpe
Innengröße 6x2.4x3.3m (LxWxH), kann angepasst werden
Außengröße 7x3,8x4m (LxWxH), kann angepasst werden
Ausmaß der Düse Durchmesser der Öffnung Ф2.5-Ф3mm


Einführung des Sprühsystems




Proben und Beschränkungen Isolierfahrzeuge und Kühlfahrzeuge sowie isolierte Sattelanhänger, Kühlsattelanhänger, Personenkraftwagen oder Spezialfahrzeuge, die durch Personenkraftwagen modifiziert wurden,Fahrzeuge mit Kabine und geschlossenem Fahrzeug, Fahrzeuge, Motorradteile, Kommunikationsprodukte, Haushaltsgeräte, Außenbeleuchtung und Signalanlagen
Anwendung

Es wird verwendet, um die Niederschlagfestigkeit der Fahrzeuge und ihre Fähigkeit gegen Durchsickerung zu prüfen und zu überprüfen, ob das Fenster und das Sonnendach des Fahrzeugs ordnungsgemäß installiert sind,ob die Dichtungsleistung zuverlässig ist, ob die Montagemethoden korrekt sind, um die regensichere Leistung des gesamten Fahrzeugs zu bewerten.

Prüfprinzip

Die Regenfläche und der Regenstrom werden durch den Regenraum gesteuert, die Bedingungen für den Regenempfang ähneln dem natürlichen Zustand draußen, um den wasserdichten Zustand des Fahrzeugs zu bestätigen,und die Struktur der Teile zu verbessern, die Leckagen haben können.

Struktur

 Das System besteht aus einem Regenraum, einem Sprühsystem, einem Wasserversorgungssystem, einem Wasserkreislaufsystem, einem Abwassersystem, einem elektronischen Steuerungssystem und beweglichen Sprühplatten.
Regenbereich: Die Oberfläche des Fahrzeugfensters wird unter einer bestimmten Regenintensität besprüht.das Kreislaufwasser wird zur Filtrationsbehandlung in den Abwasserbecken geleitetDie Rahmenstruktur des Regenraums wird vor Ort geschweißt.
Der Kunde sollte den Behälter und das Entwässerungssystem im Prüfraum fertigstellen.

Nutzung der Umwelt

 Stromversorgung: AC380V ± 5%/50Hz
Anwendungsort: Temperatur 15-35 °C, relative Luftfeuchtigkeit 25%-75%, Luftdruck 86 ~ 106kpa (860 mbar -1060 mbar), der Boden muss flach sein, mit Beleuchtung,mit einem Wasserdichtheitsschalter (oder einer Steckdose), die Wasserzufuhr und -ableitung gut sein
Wasserquelle: sauberes Wasser oder Leitungswasser ohne Verunreinigungen; Wasserreinigungsfilter sollten vorhanden sein


Fragen und Antworten




F: Wie wäre es mit der Düse?

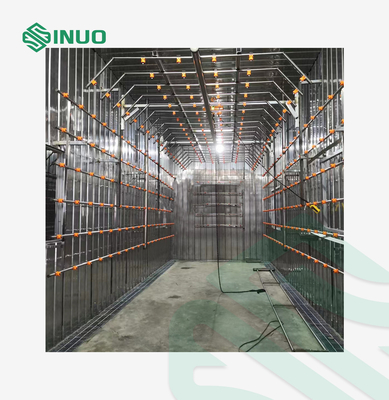

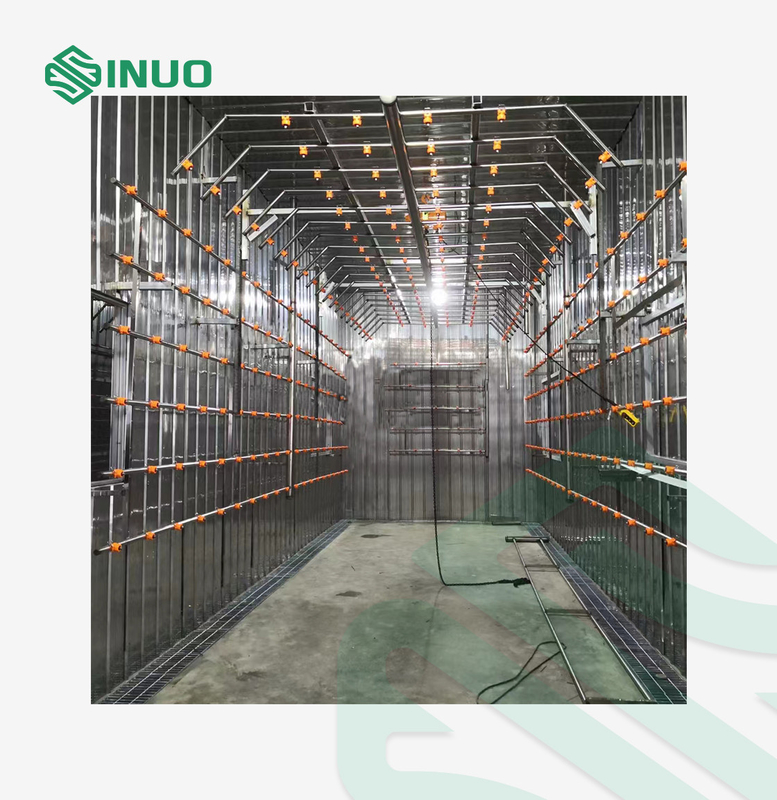

A: 1. Die Düse verwendet eine Düse aus PP-Material. Der Sprühzustand ist konisch, der Wassersprühwinkel beträgt 60°, die obere Düse ist vertikal zur horizontalen Ebene,und die Düse entspricht der nationalen Norm. Die Düsen sind in einer quadratischen Anordnung und es gibt keinen leeren Bereich im Sprühbereich. Die Düse kann entsprechend dem Sprühwinkel eingestellt werden.Vier Seiten der Wasserdüsen sind im Duschraum angeordnet, und der horizontale und vertikale Abstand der Düsen beträgt 400 mm.


2. Die Düse und der Kugelsitz sind durch Gewinde verbunden, und die Kugelsitzmaschine ist am Wasserrohr festgehalten, was für den Austausch und die Reinigung blockierter Verunreinigungen bequem ist.
