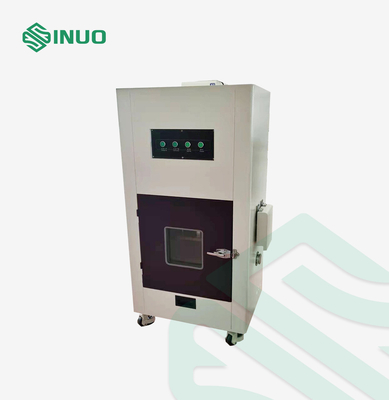

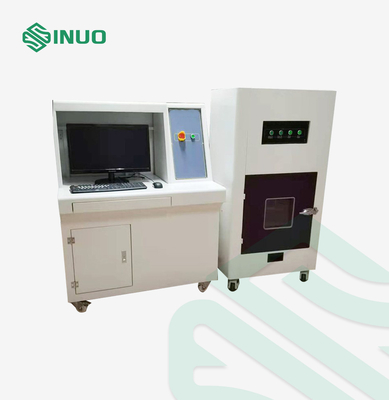

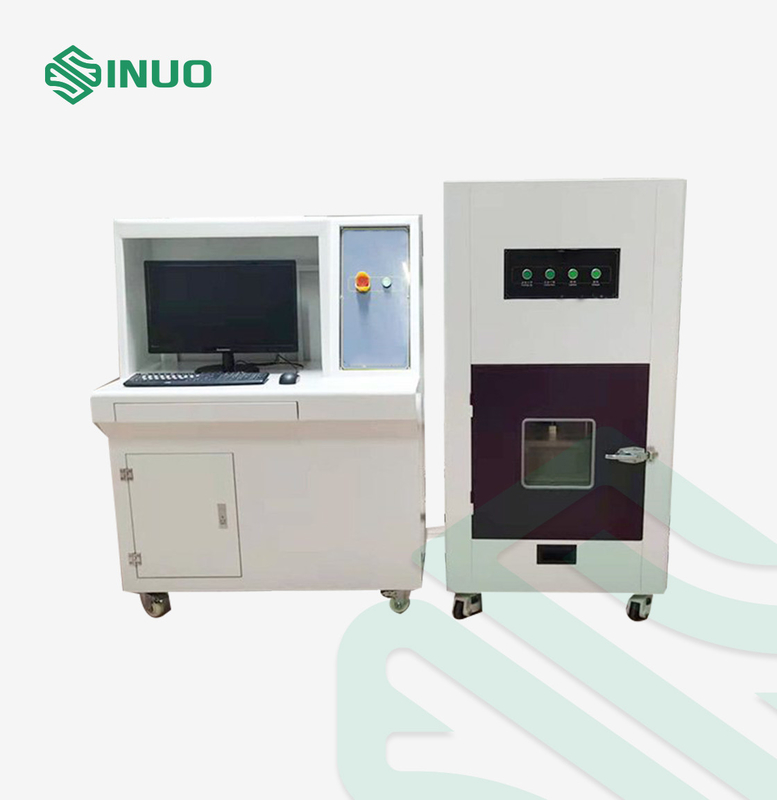

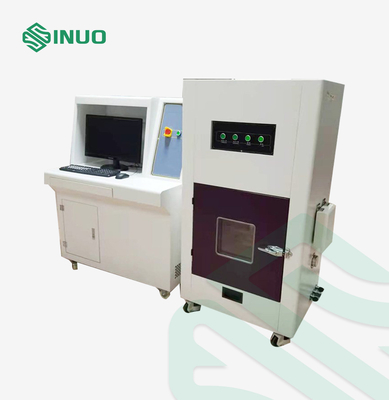

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer

Markenbezeichnung:	Sinuo
Modellnummer:	SN554B-15T
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Angewandter Standard:

Einheitliche Prüfverfahren für die Berechnung der Leistung

Höchstdruck:

1KN-150KN (verstellbar)

Systemstruktur:

Vertikale Druckstruktur

Fahrmodus:

Servomotor

Extrusionsschlag:

0 ~ 450 mm

Geschwindigkeitszustand:

1 bis 15 mm/s

Geschwindigkeitsanzeige:

0.1 mm

Genauigkeit der Druckanzeige:

Verpackung Informationen:

Schachtel aus Sperrholz

Versorgungsmaterial-Fähigkeit:

10 Sätze/Monat

Hervorheben:

Ausrüstung zur Prüfung von AIS 038 EV-Batterien

0Ausrüstung zur Prüfung von Elektrofahrzeugbatterien mit einer Breite von 0

Beschreibung des Produkts

AIS 038 Batteriezertrümmerungs- und Nagelpenetrationsprüfkammer für Elektrofahrzeuge

Eingehaltene Standards und Klauseln fürPrüfkammer für Batteriezertrümmerung und Nagelpenetration bei Elektrofahrzeugen

Entspricht dem AIS 038-Crush-Test in Seite Nr.79 von 106 Kl.Nr.3.2, Nagelpenetrationstest auf Seite Nr.101 von 106 Kl.Nr.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006 usw.

Geräteübersicht fürPrüfkammer für Batteriezertrümmerung und Nagelpenetration bei Elektrofahrzeugen

Diese Prüfmaschine simuliert die unterschiedlichen Bedingungen, die auftreten können, wenn die Batterie beim Einsatz verschiedener Hochleistungs-Lithiumbatterien Extrusionen ausgesetzt wird.

Die Batterie wird zwischen einer extrudierten Platte platziert, und der Motor übt über die Schnecke Druck auf die extrudierte Batterie aus und kehrt nach Erreichen eines bestimmten Drucks automatisch zurück.

Dieses Testgerät wird hauptsächlich zur Sicherheitserkennung von Lithiumbatterien für Kraftfahrzeuge, Leistungsbatterien, Akkumulatoren, Batterien für Elektrofahrzeuge und anderen Batterien verwendet.

Es handelt sich um eine Reihe von Drucksystemen, explosionsgeschützten Systemen, Datenerfassungssystemen, Computersteuerungssystemen usw.Der Hauptteil der Testausrüstung und das Steuerungssystem sind isoliert und werden separat betrieben, um eine Fernüberwachung und -prüfung zu ermöglichen, und ein mehrschichtiges Sicherheitsschutzgerät kann mehrere Teststandards erfüllen.

Die Hauptkomponenten werden importiert, was eine wesentliche Testausrüstung für Batteriehersteller und Forschungsinstitute darstellt.

Technische Parameter fürPrüfkammer für Batteriezertrümmerung und Nagelpenetration bei Elektrofahrzeugen

Technischer Index der Extrusion

1. 1

Maximaler Druck

1KN-150KN (einstellbar)

1. 2

Systemstruktur

Vertikale Druckstruktur

1. 3

Fahrmodus

Servomotor

1. 4

Eingangsspannung

380V Frequenz 50 Hz

Extrusionshub

0~450 mm (Extrusionsbefestigungen sind nicht im Lieferumfang enthalten)

1. 6

Extrusionsgenauigkeit

±1 %

1. 7

Geschwindigkeitsbedingung

1 - 15 mm/s (einstellbar)

1. 8

Genauigkeit der Geschwindigkeitsanzeige

0,1 mm

1. 9

Genauigkeit der Druckanzeige

1. 10

Geschwindigkeitsfehler

≤1 %

1. 11

Fehler erzwingen

±1 %

1. 12

Einheitenumrechnung

Kg/N/Pfund

1. 13

Testbedingung

Kraft, Verschiebung (Verformung), Spannung, einer von drei oder eine Kombination aus drei

1. 14

Drücken Sie die Pausenzeit

0 ~ 99 Stunden 59 Minuten 59 Sekunden, der Zeitstatus kann nach Belieben eingestellt werden, um die Menge des Verformungstuchs und die automatische Beendigung anzupassen

1. 15

Steuermodus

PC-Obercomputer-Steuerungssystem

1. 19

Kartongröße

B1000*T1000*H1000 mm

1. 16

Temperaturbereich

Sammelbereich: -20 ~1000℃;zweikanalig

Genauigkeit: ±1℃;

1. 17

Spannungsbereich

Sammelbereich: 0 ~ 100 V

Erfassungsgenauigkeit: 100 ms;

Kanal: 1 Kanal;

1. 18

Kommunikation

Durch die Verwendung der R232,45-Kommunikationsschnittstelle können Stabilität und Echtzeit-Fernerfassung mit explosionsgeschützter Funktion gewährleistet werden

1. 19

Sicherheitsstoppschalter

Verfügt über einen „Not-Aus“-Knopf

1. 20

Material der Innenbox

Edelstahl SUS 201# (Dicke 3,0 mm verstärkt und Gesamtdicke des Außengehäuses 80 mm)

1. 21

Material der Außenbox

Kaltes Backen auf gemischten Platten (Dicke 1,5 mm)

1. 22

Kofferaufbau

Nehmen Sie eine vertikale Struktur an

1. 23

Rauchabzug

100 mm, befindet sich über der Rückseite der Box

1. 24

Tür

Linke Tür, Sichtfenster, Türschloss mit Kaltgriff

1. 25

Explosionsgeschütztes Druckentlastungsgerät

Mit explosionsgeschützter Druckentlastungsfunktion, d. h. die Rückseite des Schutzkastens verfügt über eine Druckentlastungstür vom Magnetadsorptionstyp (Spezifikation: 400 * 400 mm). Bei starkem Luftaufprall öffnet sich die Druckentlastungstür automatisch, um die Explosionswirkung zu verringern .

1. 26

Feuerlöschanlage

Die extrudierte Box ist mit einer Feuerlöschvorrichtung ausgestattet.Sobald die Batterie explodiert, kann das Feuerlöschgerät und -system per Fernbedienung oder manuell geöffnet werden.

1. 27

Abgassystem

Wenn die Testprobe Rauch erzeugt, kann das Gerät den Rauch automatisch durch das Rohr ablassen

1. 28

Beleuchtungsinstallation

Im Testtank werden explosionsgeschützte Lampen mit energiesparender Beleuchtung und hoher Helligkeit platziert, um den gesamten Testraum zu beleuchten und so die Testbeobachtung zu erleichtern

1. 29

Überwachungskamerasystem

Der Testbereich ist mit einem hochauflösenden explosionsgeschützten Kameraüberwachungssystem (mit Schutzabdeckung) ausgestattet und kann ferngesteuert werden, um sicherzustellen, dass die Daten mit nicht weniger als 3 Millionen Pixeln ausgestattet sind.

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer 0

1.30

Ausrüstung unten

Installieren Sie 4 Universalräder, beide leicht zu bewegen, aber auch stabil und fest.

1. 31

Fenstergröße

300 * 300 * 10 mm (dickes, doppelt gehärtetes, explosionsgeschütztes Glas)

1. 32

Externe Dimension

1200 B x 120 T x 2200 H mm (tatsächliches Design ist maßgebend)

1. 33

Energiequelle

Wechselstrom 380 V, 50 Hz

1. 34

Leistung

7,5 kW

1. 34

Maschinengewicht

ca. 1350 kg

2. Anwendbare Anweisungen

2. 1

Extrusionsmethode

Extrusionstest für eine einzelne Batterie:

(1) Test gemäß den folgenden Bedingungen;

-- Extrusionsrichtung: Druck senkrecht zur Batterieplatte (siehe Abbildung 1);

--Extrusionsplattenform: ein Halbzylinder mit einem Radius von 75 mm, die Länge des Halbzylinders (L) ist größer als die Größe der zu extrudierenden Batterie;

-- Extrusionsgrad: Stoppen Sie die Extrusion, wenn die Spannung 0 V erreicht oder die Hülle bricht;

(2) 1 Stunde lang beobachten;

(3) Inspektionsstandards: keine Explosion, kein Feuer.

Extrusionstest für Batteriepacks

(1) Extrusionsplattenform:

Halbzylinder mit einem Radius von 75 mm, die Länge des Halbzylinders ist größer als die Größe der extrudierten Batterie, jedoch nicht mehr als 1 m.

(2) Extrusionsrichtung:

Die Richtung, in der das Batteriemodul im Fahrzeuglayout am anfälligsten für Extrusion ist, ist dieselbe.Wenn die Richtung, in der die Extrusion am anfälligsten ist, nicht verfügbar ist, wird Druck senkrecht zur Richtung der einzelnen Batterieanordnung ausgeübt.

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer 1

(3) Extrusionsgrad

Die Verformung des Batteriemoduls erreicht 30 % oder der Extrusionsdruck erreicht das 1000-fache des Gewichts des Batteriemoduls und die in Tabelle 2 unten aufgeführten größeren Werte.

Tabelle 2 Auswahltabelle für den Extrusionsdruck

Anzahl der Kontaktmonomere n auf der Extrusionsoberfläche	Extrusionskraft (kN)
1	200
2～5	100*n
>5	500

-- 10 Minuten lang gedrückt halten.

3. Druckprüfsystem

3. 1

Krafterfassungssystem: Hochpräziser Coriolis-Kraftsensor 20000 kg für verschiedene Tests

Gleichzeitig liegt die Genauigkeit des Krafttests innerhalb von ± 0,5 % FS;

3. 2

Stromversorgungssystem:

AC-Servomotor;

AC-Treiber;

Schneckengetriebe

Taiwan importierte hochpräzise Kugelumlaufspindel.

3. 3

Kontrollsystem:

Der Pulse-Command-Steuerungsmodus macht die Steuerung genauer;

Geschwindigkeitsregelbereich: 1~20 mm/S;

Die Mittelbrettverstellung verfügt über die Funktionen einer schnellen Grobeinstellung und einer langsamen Feineinstellung.

Automatische Rückkehr zum Ursprung und automatische Speicherung nach der Prüfung;

3. 4

Datenübertragungsmodus: RS232-Übertragung

3. 5

Anzeigemodus: Computerbildschirmanzeige.

3. 6

Die Deluxe-Testschnittstellensoftware kann eine feste Geschwindigkeit, Positionsverschiebung und eine feste Last erreichen (Haltezeit kann eingestellt werden).

Der Steuermodus mit konstanter Lastanstiegsrate, konstanter Spannungsanstiegsrate, konstanter Dehnungsanstiegsrate usw. kann mit dem mehrstufigen Steuermodus kombiniert werden

Erfüllen Sie unterschiedliche Testanforderungen.

3. 7

Voller Hubraum:

Encoder 1000 P/R, doppelte Präzision;

Der LINE DRIVE-Encoder verfügt über eine starke Anti-Interferenz-Fähigkeit;

Verschiebungsanalyse 0,5 mm;

3. 8

Sicherheitsgerät:

Überlast-Notabschaltgerät;

Vorrichtung zur Begrenzung des Auf- und Abwärtswegs;

Automatische Haltepunkt-Stoppfunktion.

3. 9

Andere:

Spannungsabschaltfunktion: Beim Testen der externen Spannung der Batterie kann die Abschaltspannung an beiden Enden der Batterie eingestellt werden

Wenn die Spannung auf die eingestellte Spannung absinkt, stoppt das Ausgangssignal das System.

4. Funktionen

4. 01

Die Testbox ist ein unabhängig abgedichteter Bereich, der unten vom Stromversorgungsbereich und oben vom Abgasbeleuchtungsbereich isoliert ist und verhindern kann, dass sich Flammen, Hochtemperaturgase, Leckgase usw. auf andere Bereiche ausbreiten.

4. 02

Die Prüfbox ist mit einer Abgasanlage ausgestattet.Der interne Abluftauslass des Kastens ist an der Oberseite des Kastens angeordnet und mit einer Luftsammelhaube ausgestattet;Die untere linke Seite des Innenraums des Kastens ist mit einem zusätzlichen Luftauslass versehen;Der Abluftventilator besteht aus einem Langachsenmotor und einem Stahlwindrad mit großem Luftvolumen, Feuerbeständigkeit und hoher Temperaturbeständigkeit

4. 03

Die Testbox besteht vollständig aus hochtemperaturbeständigen und flammhemmenden Teilen (keine Kunststoffleitungen, Drähte, Gummidichtungen, Dichtungsringe, Schmieröl, Öl usw.) und die Boxtür ist mit hochtemperaturbeständigen Dichtungen abgedichtet.

4. 04

Die Vordertür des Testkastens ist verstärkt konstruiert, wodurch die durch Feuer und Explosionen während des Tests verursachten Schäden wirksam isoliert werden können.Die Türverkleidung ist doppelschichtig mit Zwischenschichten ausgeführt, und das Scharnier und das Türschloss verfügen über spezielle Standardteile mit verstärkter Ausrüstung.Das Türfenster besteht aus doppelschichtigem, explosionsgeschütztem gehärtetem Glas.

4. 05

Die offene Seite der Rückwandplatine der Testkammer verfügt über ein Scharnier und die andere Seite über eine bewegliche Tür mit magnetischer Adsorption, die beim Strahlen eine wirksame Rolle spielt.Wenn die Rückwandplatine geschlossen ist, sollte sie um sie herum abgedichtet werden, um ein Austreten von Gas in die Testbox zu verhindern.Bei einer Explosion im Inneren der Box kann das erzeugte Hochdruckgas die Druckentlastungstür öffnen, um andere Teile der Ausrüstung vor Schäden zu schützen und die Sicherheit des Testpersonals zu gewährleisten.

4. 06

Die Bodenplatte der Testbox verfügt über ein integriertes Design ohne Löcher und Lücken, das leicht zu reinigen ist.

4. 07

Die Oberseite der Testbox ist mit einer Lampe ausgestattet, und die Schutzabdeckung aus gehärtetem Glas dient zum Schutz der Außenseite der Lampe, um zu verhindern, dass Flamme und Auswurf die Lampe beschädigen.Zum Anschließen der Prüfbox werden standardmäßige lösbare Befestigungselemente verwendet, um eine einfache Demontage und einen einfachen Austausch zu ermöglichen.

4. 08

Die Extrusionsprüfmaschine verfügt über eine elektrische Sicherheit gemäß den nationalen Normen, wodurch die Gefahr eines Stromschlags, der beim Betriebs- und Wartungspersonal auftreten kann, wirksam verhindert und beseitigt werden kann.Im Normalbetrieb werden, mit Ausnahme des Schaltungsteils des Geräts, das Gehäuse des Geräts und die Metallteile in der Prüfbox nicht aufgeladen.Im Falle eines Unfalls wie Feuer, Leckage, Kurzschluss usw. kann das Gerät die externe Eingangsstromversorgung automatisch abschalten, sodass kein Teil des Geräts aufgeladen wird.

4. 09

Die Extrusionsprüfmaschine sollte über einen „Not-Aus“-Knopf verfügen, um die Notfallbehandlung in kritischen Situationen zu erleichtern.Mit der „Not-Aus“-Taste werden in kritischen Fällen sämtliche Aktionen der Extrusionsprüfmaschine gestoppt, um das Entstehen von Gefahren zu verhindern;Nachdem der „Not-Aus“-Knopf zurückgesetzt wurde, befindet sich die Extrusionsprüfmaschine im normalen Betriebszustand;

4. 10

Die Extrusionsvorrichtung der Extrusionsprüfmaschine kann flexibel zerlegt und einfach ausgetauscht werden.Verfügbare Extrusionsvorrichtung: flache Extrusionsscheibe

4.11

Die Extrusionsprüfmaschine muss mit einer Universalrolle für einfache Bewegung und einem verstellbaren Stützfuß für eine feste Position ausgestattet sein;

4.12

Die Extrusionsprüfmaschine verfügt über die Funktion der Selbstschutzdruckeinstellung, die einen übermäßigen Extrusionsdruck während des Extrusionstests und eine Beschädigung der Ausrüstung verhindern kann.Wenn der Extrusionsdruck den eingestellten Schutzdruckwert erreicht, stoppt die Extrusionsprüfmaschine automatisch.Zu diesem Zeitpunkt kann nur die Extrusionshalterung angehoben werden und der Extrusionstest kann nicht fortgesetzt werden.

5. Einführung der Extruder-Software

5. 01

Hauptschnittstelle der Steuerungssoftware

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer 2

5. 02

Einstellungsschnittstelle

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer 3

5. 03

Graph

AIS 038 Elektrofahrzeugbatterie-Knack- und Nageldurchdringungstestkammer 4

5. 04

Einführung in die Extruder-Software

Dieses Presstestsystem ist für 1kN-20000kN Druckprüfmaschinen geeignet

Es wird eine Echtzeit-Bildschirmanzeige von Kraft-Verformungs-, Kraft-Weg- und anderen Testkurven realisiert, die jederzeit umgeschaltet und beobachtet werden kann, und die Kurve lässt sich sehr bequem vergrößern und verkleinern;

Der Datenverlauf des gesamten Testprozesses kann automatisch aufgezeichnet und gespeichert werden;

Die digitale Nullstellung von Prüfkraft und Verformung wird realisiert, was den Betrieb erleichtert und die Zuverlässigkeit der Maschine verbessert.

Die Testdaten werden von einer Datenbank verwaltet und alle Testdaten werden automatisch gespeichert

Schließen Sie den Testvorgang automatisch ab, beurteilen Sie den defekten Typ, zeichnen Sie die Testdaten automatisch auf und speichern Sie sie.

Mit automatischer Stoppfunktion des Überlastschutzes und automatischer Beurteilung des Probenbruchs, automatischer Stopp

Eine Vielzahl von Berichtsausgabemethoden und leistungsstarke Berichtsbearbeitungsfunktionen ermöglichen es Benutzern, in kürzester Zeit jedes Format des Testberichts entsprechend ihren eigenen Anforderungen zu erstellen

Die Daten übernehmen den Datenbankverwaltungsmodus, speichern die Testdaten und Kurven automatisch in der Datenbank, stellen die Integrität und Einheit der Daten sicher und sind für Benutzer einfach abzufragen und zu verwalten.

Der Datenverlauf des gesamten Testprozesses kann automatisch aufgezeichnet und gespeichert werden;

Die Mensch-Maschine-Schnittstelle übernimmt den Standard-Windows-Stil, ist einfach zu bedienen und zu erlernen und kann die normalen Steuerungs-, Erfassungs- und Berechnungsfunktionen erfüllen.

6. Standardkonfiguration der Ausrüstung

6. 01

Vertikale Hauptmaschine 1 Satz

1 Satz

6. 02

Geschlossene Schutzbox (mit Druckentlastungs- und Entlüftungsfunktion)

1 Satz

6. 03

Markencomputer (mindestens die folgende Konfiguration: 20-Zoll-LCD, 1000 GB)

1 Satz

6. 05

Drucksensorsystem

1 Satz

6. 06

Umfassendes Erfassungssystem für Spannung und Temperatur

Jeweils 1 Satz

6. 07

Produktspezifikation

Ein Stück
