IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F

Name: IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN4412C-F
Availability: InStock

Markenbezeichnung:	Sinuo
Modellnummer:	SN4412C-F
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Erfüllter Standard:

IEC 60068 und IEC 60529

Prüfungsabschluss:

IPX9-Klasse

Maximale Benutzerprobe:

1500 × 1000 × 500 mm

Temperatur des Wasserstrahls:

RT ~ 80°C kann eingestellt werden

Druck des Strahlens:

8000 ∼ 10000 Kpa

Spray-Fluss:

14·16L/min

Abstand zur Probe:

175 ± 25 mm

Spray-Zeit:

30 S/m2

Verpackung Informationen:

mit einer Breite von nicht mehr als 20 mm

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

Hochtemperaturwasserstrahlprüfsystem

IPX9 Wasserstrahlprüfsystem

Beschreibung des Produkts

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F

Erfüllte Standards & Klauseln fürEV-Ladestelle IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem

Der IPX9-Open Rain Room SN4412C-F entspricht den Normvorschriften der IEC 60068:2022, IEC60529:2020 usw.

Technischer Parameter fürEV-Ladestelle IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem

Die wichtigsten technischen Parameter
Innenrahmendimension	Tiefe 2000 × Breite 2500 × Höhe 4000 mm
Außenrahmenmaß	Die Tiefe 2500 × Breite 45.000 × Höhe 4500 mm (Glashaus, Entwässerungsanlage und Bodentechnik werden von Benutzern zu Benutzern behandelt).
Maximale Benutzerprobe	Tiefe 1500 × Breite 1000 × Höhe 500 mm, Probengewicht: 650 kg.
Sprühsystem	Es besteht aus einer italienischen Hochdruck- und Hochtemperaturwasserpumpe, einem Hochdruck- und Hochtemperaturwasserdruckmesser,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.
Temperatur des Wasserstrahls	RT ~ 80°C kann eingestellt werden (RT ist die Umgebungstemperatur)
Einspritzwinkel	Das Sprühen kann die gesamte Probeoberfläche bedecken und der Sprühwinkel ist senkrecht zur Probeoberfläche.
Druck des Strahlens	8000 ∼ 10000 Kpa
Sprühfluss	14·16L/min
Abstand von der Düse zur Probe	175 ± 25 mm
Sprühzeit	30S/m2 (konfigurierbar)
Zeitkontrolle ausführen	1s ~ 9999h59min59s (verstellbar)
Empfängeroberfläche	Oberfläche und Seiten des Erzeugnisses
Wasserstrahldruckmessgerät	Wasserdruck kann angezeigt werden
Steuerungssystem	Das Unternehmen entwickelte unabhängig das Touchscreen-Steuerungssystem
Heizbehälter (Inkubator)	Einer
Probefahrzeuglast	650 kg
Anzahl der Sprinklerköpfe	2 PC, von denen eine auf der oberen Oberfläche der Sprühprobe montiert ist; eine ist an den Seiten der Strahlprobe um die Ebene montiert;
Flugbahn	Basierend auf dem Prinzip einer S-förmigen Flugbahn wird ein vierseitiger Servomotor verwendet, um einen Roboterarm zu konstruieren, um Wasser auf fünf Seiten zu sprühen.Die Sprühzeit von 60 Sekunden pro M2 Meter ist die Basisreferenzprüfzeit, und die Fertigstellungszeit der gesamten Flugbahn kann eingestellt werden, die zwischen 150-300S (5 m2) eingestellt werden kann.Das Roboter-System vervollständigt automatisch die Prüfbahn für eine geordnete PrüfungNach der Prüfung kehrte der Arm an den ursprünglichen Punkt des Geräts zurück.
Musteranordnung	1 Verwenden Sie Gabelstapler, um Proben zu laden und auszuladen, Gabelstaplerkunden (Lieferanten, die Spezifikationen zur Verfügung stellen), 2 Verwenden Sie Lastwagen, um Proben zu heben, um sie zur Tür der Ausrüstung zu bringen,und dann bitten Sie den manuellen Probenwagen, zum Testraum zu schiebenNachdem Sie die Tür geschlossen haben, fordert das System Sie auf, einen formellen Test durchzuführen.
Reinwassersystem	Bereitstellung von Geräten mit 50 L/h reinem Wasser zur Bereitstellung von Wasser für die Heizung, Sprühwasserrecycling.
Stromquelle	AC380V dreiphasige Fünfdraht, 50Hz Leistung: ca. 100KW (ohne Belastung); Erstellen Sie einen 120A-Luftschalter separat, der Luftschalter sollte Verkabelungstermine haben und die Stromleitung sollte ≥50 Quadrat sein.
Wasser zirkuliert nicht im System	1) Die Wasserquelle kann nicht recycelt werden (weil die Wasserquelle nach der Batterieprüfung schmutzig ist, wird empfohlen, das verbrauchte Wasser in den Abwasserbehälter abzuleiten). 2) Wenn der Benutzer das Recycling von Wasser in Erwägung zieht, bitte den Rücklaufpool und den Reinigungspool im Voraus vorbereiten; 3) Die Pipeline-Nutzer werden im Voraus vorbereitet; 4) Wasserbehältergröße: Tiefe 2000 × Breite 1000 × Höhe 1000 mm.
Baustoff
Schlauchdrüse	Rohr aus Edelstahl
Zisterne	304 rostfreier Stahl
Elektrische Steuerungszubehör	Internationale Marken wie Schneider und Omron werden ausgewählt

Technischer Vorteilfür EV-Ladestelle IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem

Heizungsanlage

Der in hoher Frequenz verwendete Heizdraht ist in diesem System sehr wichtig, die unsachgemäße Materialwahl des Heizrohrs, kurze Lebensdauer, leicht zu produzierenden Trichter Kurzschlussphänomen,für den Benutzer mit hohen Anforderungen ist äußerst unbequem und belastetDas Unternehmen hat zu diesem Zweck die neueste Art von Keramikheizständen entwickelt, Keramikmaterial mit hoher Temperaturbeständigkeit,gute Isolierung, wird keine Leckage Kurzschluss-Phänomen, die Mitte durch die deutsche importierte Heizdraht, dick Draht Durchmesser, hohe Temperaturbeständigkeit, Trockenbrennfestigkeit erzeugen.Das Quarzglasrohr wird in die Mitte des Heizdrahtes eingeführt, und seine wichtige Funktion besteht darin, zu verhindern, dass der Heizdraht rot, weich und fällt,und produzieren die Heizdraht und die innere Box Metallkontakt, was zu Kurzschluss und andere FehlerphänomeneDiese Technologie ist die erste in China.

(Tankheizrohr)

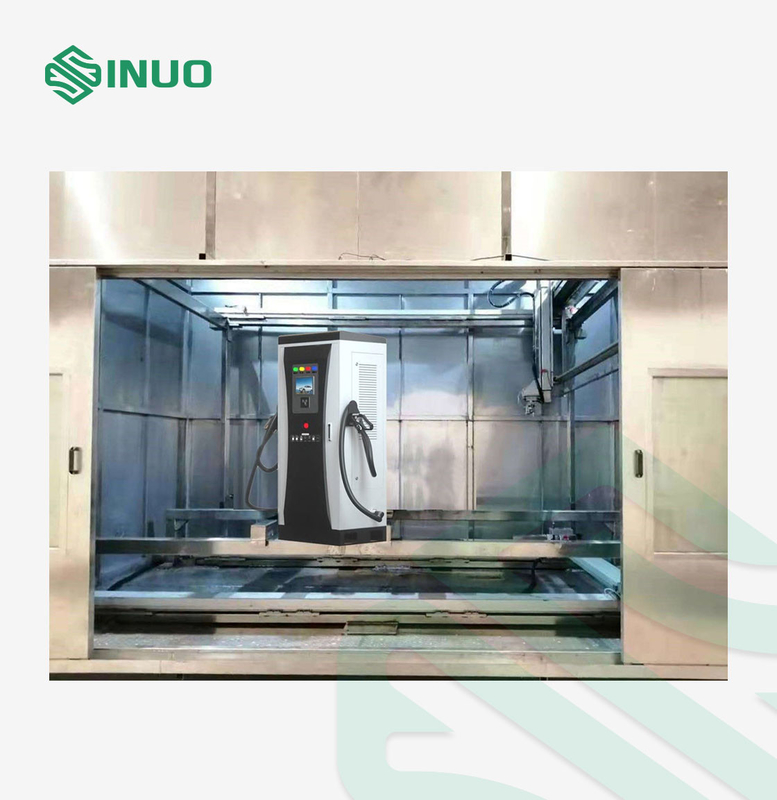

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 0

Aus Italien eingeführte Hochtemperatur- und Hochdruckwasserpumpen

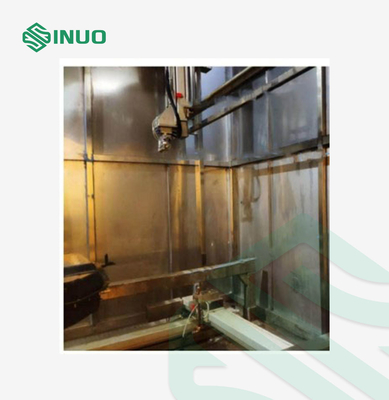

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 1

Hochtemperatur- und Hochdruckstrommesser

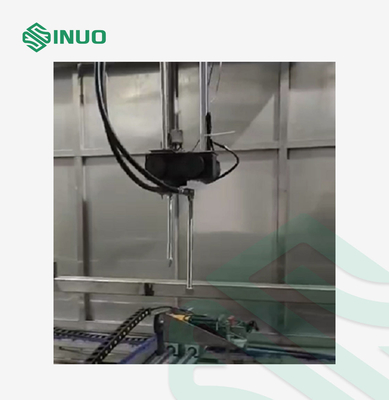

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 2

Düse und Probenhalter

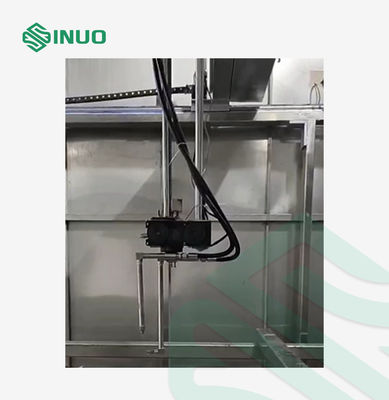

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 3

Wasserdruckkalibrierungssensor

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 4

Fotografiefür EV-Ladestelle IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem

IPX9 Hochtemperatur- und Druckwasserstrahlprüfsystem SN4412C-F 5
