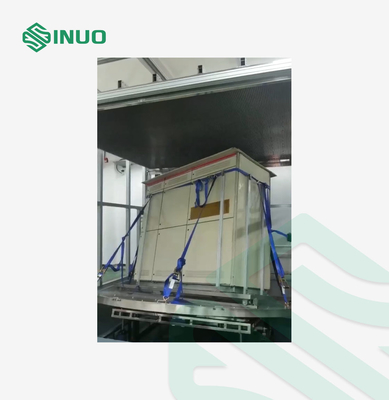

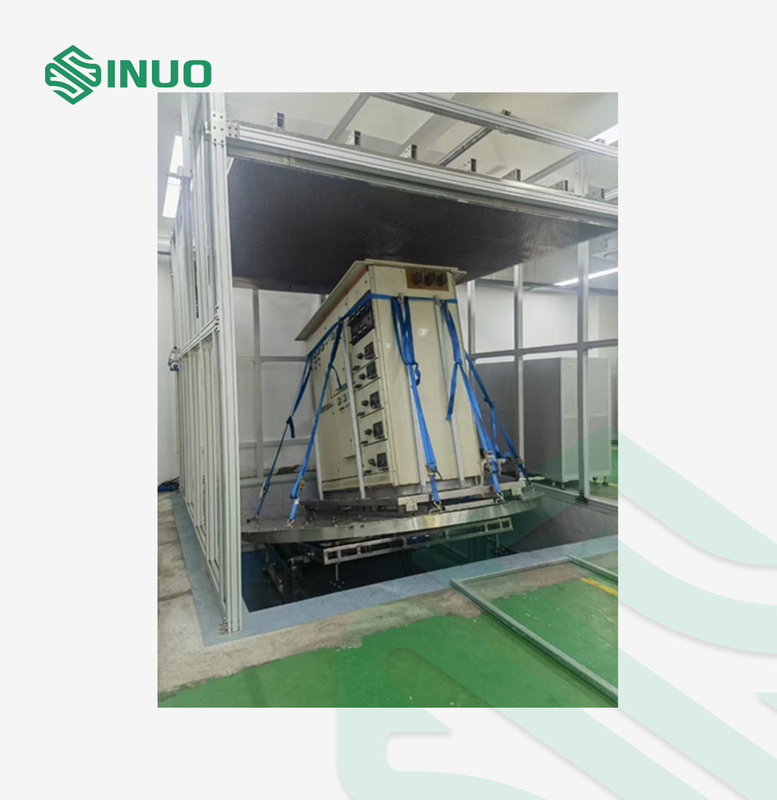

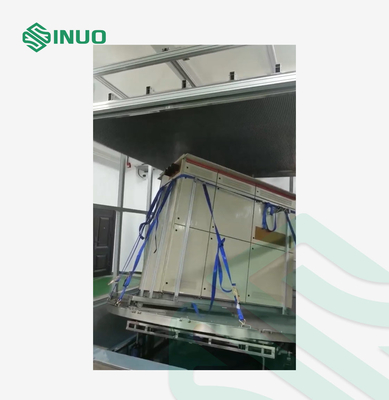

ISO20653 EV-Ladestelle IPX1-X2 vertikales Regentropfenprüfsystem

(1) Gerät für die vertikale Regentropfenprüfung

1. geeignet für die Produktprüfung IPX1 und IPX2.

2. Regenfläche: 3000mmX3000mm. (geteilt in 1000X1000 mm, 9 Stück Regentropfen)

3Wasserbehälter: versiegelter Wasserbehälter aus Edelstahl.

4Tropfnadel: 0,4 mm Öffnung.

5. Tropfnadelsitz: mit hexagonaler Klemme aus Edelstahl, einfach zu installieren, die Nadelsitzfläche ist gleichmäßig.

6Abstand zwischen den Löchern: 20 mm.

7. Niederschlag: 1 mm + 0,5 mm /min, 3 mm + 0,5 mm /min, Frequenzumstellung automatische Steuerung.

8- Tropfenhöhe: 200 mm (photoelektrische Strahlsteuerung).

9Testzeit: 0-9999S kann eingestellt werden.

10- Hebemodus: Drei-Phasen-Motor + T-förmige SUS304 aus Edelstahl mit doppelter Schraube synchroner Hebung, sicher und zuverlässig.

11. Maschine Struktur: Rahmenart.

12- Heberabstand: Höhe von etwa 1000-2700 mm (oder erforderlich)

13. Verhinderung der Verstopfung: Nach dem Versuch wird die Druckluft angeschlossen, um das Wasser in der Nadelspitze des Wassertankes zu trocknen, um Verstopfung zu verhindern.

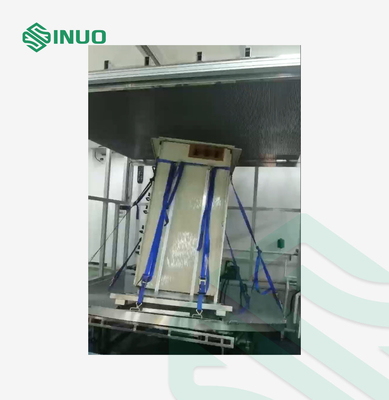

14. Neigungs-Rotationstisch: Durchmesser 3000 mm, Tragkraft ≥ 1 Tonne, Neigungswinkel 15°, Geschwindigkeit 1~3 U/min eingestellt.

(2) Intelligentes Wasserversorgungssystem

1Durchflusssteuerung: Verwendung eines hochpräzisen Turbinendurchflussmessers und einer elektronischen digitalen Durchflussmesser-Intelligenzsteuerung, jede Tröpfchenbox unabhängig voneinander gesteuert, in 9 Gruppen von Durchflussmessersteuerungen unterteilt,kann im Touchscreen-Steuerfluss eingestellt werden.

2Wasserversorgungspumpe: Mehrstufige Zentrifugalpumpe aus Edelstahl, aufgeteilt in 9 Pumpensteuerungen.

3Wasserversorgung: 9 Wege.

4- Karosseriematerial: Aluminiumprofil aus Industrielegierung.

5Der Leitungswasser-Eingang ist mit einem Filter ausgestattet, das Filterelement kann ausgetauscht werden.

6Der Wassertank ist mit einem Flüssigkeitsschalter ausgestattet, der automatisch Wasser auffüllen und die Pumpe steuern kann, um die Schutzfunktion zu stoppen, wenn der Wasserstand niedrig ist.

(3) Integrierte Steuerung

1Steuerung: Mitsubishi PLC Programmsteuerung.

2Betrieb: 10 Zoll Farb-Touchscreen, chinesischer und englischer Zweisprachenschalter.

3- Steuerungsfunktionen: vertikale Regenhebe, Bühnenkontrolle, Prüfzeitkontrolle, Nadelblasenreinigung, Durchflusskontrolle und andere Funktionen.

4Schutzfunktion: Leckenschutz, Überlastschutz, Kurzschlussschutz, Wasserknappheitsschutz.

5- Stromversorgung: 220 V AC, 50 Hz, 15 kW.
