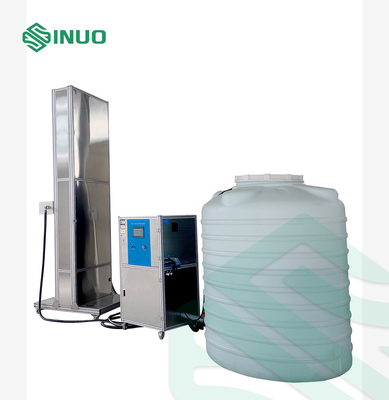

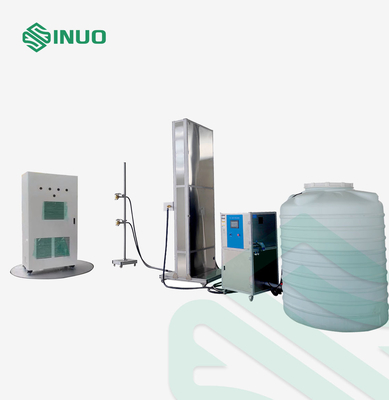

IEC60529 Elektrofahrzeugladestation IPX3-X6 Wasserdichte Prüfungssystem

(1) Prüfvorrichtung für Blütensprinkler (IPX3-X4)

1Es eignet sich für die IPX3-X4-Prüfung großer und schwerer Proben anstelle von Schwingen.

2Durchmesser des Löchers: Ø0,5 mm.

3Anzahl der Löcher: 121.

4Der Winkel der 24 Löcher in den beiden inneren Kreisen beträgt 30°, und der Winkel der 96 Löcher in den vier äußeren Kreisen beträgt 15°.

5- Düse, kugelförmiger Durchmesser: 75 mm.

6- Düsenmaterial: Messing.

7- Material des Handgriffs: SUS304 Edelstahl.

8, Druckmessgerät: Stähleinweiser.

9. SUS304 Edelstahl-Baffle, Edelstahl-Balance Hammer.

10. Prüfzeit: 0-9999S ((verstellbar).

11Wasserdruck: ca. 50-150kpa.

12. Durchfluss: 10 L/min±0,5 L/min.

13- Anzahl der Duschköpfe: mit 2.

14. mit einer beweglichen Duschkopfstütze mit einer Höhe von 2800 mm

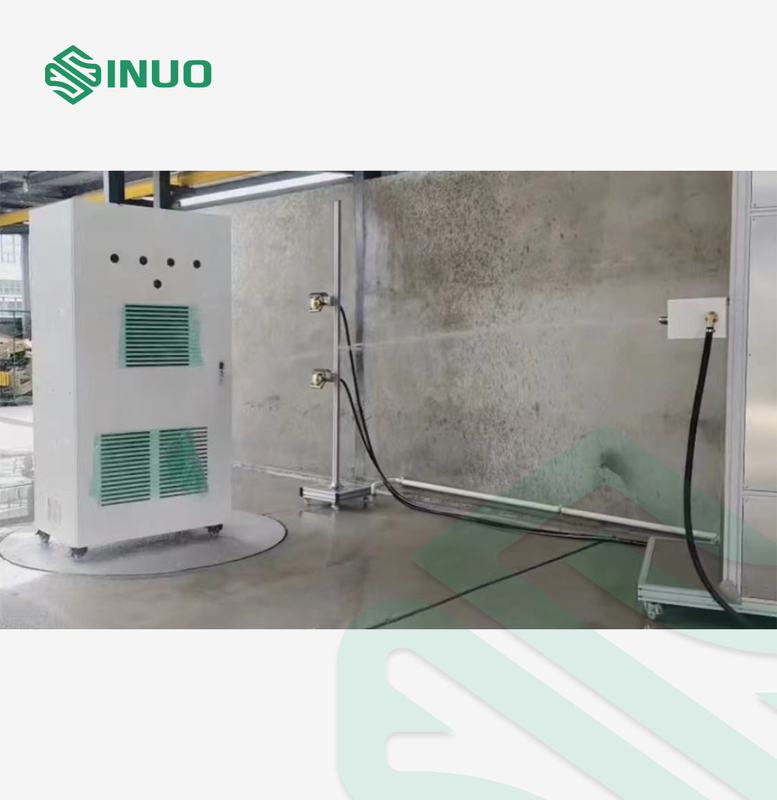

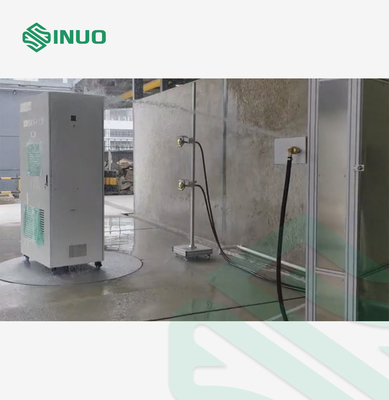

(2) Anlage zur Prüfung der starken Wasserspritzkraft (IPX5-X6)

1. geeignet für die Produktprüfung IPX5-X6.

2. Öffnung: ф6.3 mm (IPX5), ф12.5 mm (IPX6).

3, Material aus Edelstahl.

4. Wasserdurchfluss: 12,5 ± 0,625 L/min ((IPX5), 100 ± 5 L/min ((IPX5).

5. Prüfzeit: 0-99999S (kann eingestellt werden).

6. Abstand zwischen Düse und Hülle: 2,5-3 m (unter Kontrolle des Prüferpersonals).

7Anzahl der Sprinkler: 4 IPX5-Sprinkler, aufgereiht, 1 IPX6-Sprinkler.

8Installationshalter des elektrischen Sprinklerkopfes: der Schwingwinkel des Wasserspritzens kann per Touchscreen eingestellt und eingestellt werden, und die Hebhöhe kann elektrisch eingestellt werden.Die Gesamthöhe der Halterung beträgt 2500 mm.

9- Der Boden ist mit 4 Rollen ausgestattet, beweglich.

(3) Drehbares Stufenstadium

1. Durchmesser des Drehplattes: Ø2000 mm.

2. Drehgeschwindigkeit: 1~3 RPM kann eingestellt werden.

3. Drehwirkung während der Prüfung: kontinuierliche Drehung im Uhrzeigersinn.

4. Drehtisch: Industrie-Tisch aus Aluminiumplatten.

6- Karosseriematerial: Aluminiumprofil aus Industrielegierung.

7Die positive und die umgekehrte Steuerung und Rotation werden durch die Steuerungskabine gesteuert.

8Antrieb: Motor + Turbinenreduktor.

9- Höchstlast: 1 Tonne.

Intelligentes Wasserversorgungssystem

1Durchflusssteuerung: Echtzeitüberwachung des Durchflussmessers, Frequenzumrichtersteuerung der Pumpengeschwindigkeit,mit einem hochpräzisen Turbinenflussmesser und einem elektronischen digitalen Anzeigendurchflussmesser, wählen und den Durchfluss auf dem Touchscreen einstellen.

2Wasserversorgungspumpe: die Südpumpe ist eine mehrstufige Zentrifugalpumpe aus Edelstahl mit einem Durchfluss von 0-8 m3/h.

3- Karosseriematerial: Aluminiumprofil aus Industrielegierung +SUS304 Dichtplatte.

4Wasserbehälter: 2 Tonnen Plastikwasserbehälter.

Integrierte Steuerung

1- Mitsubishi PLC.

2, Mensch-Maschine-Schnittstelle: 7 Zoll Farb-Touchscreen.

3. Steuerungsfunktionen: Sprühflusssteuerung, Bühnen-Aktionssteuerung, Auf- und Abschwungsprühfunktion, Zeitsteuerung usw.

4, Schutzfunktion: Leckenschutz, Überlastschutz, Kurzschlussschutz, Wasserknappheitsschutz usw.

5- Stromversorgung: AC380V, 50Hz, 8KW.
