MIL-STD810G wassergekühlte elektromagnetische Erschütterungs-Prüfmaschine

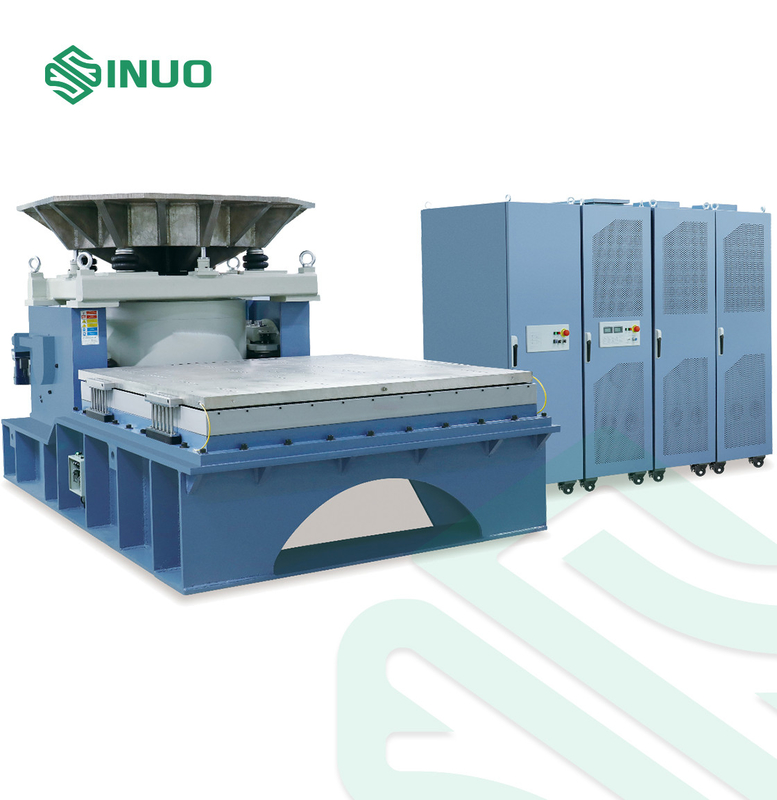

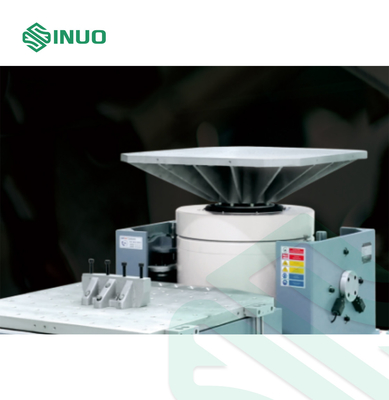

MIL-STD810G wassergekühlte elektromagnetische Vibrationsprüfmaschine

Geräteübersicht

Beim Vibrationstest wird eine Komponente oder ein Gerät angeregt oder geschockt, um zu sehen, wie es in einer realen Umgebung reagiert.Der Anwendungsbereich von Vibrationstests ist äußerst breit und reicht von Industrieprodukten wie Leiterplatten, Flugzeugen, Schiffen, Raketen, Flugkörpern, Automobilen und Haushaltsgeräten.

Laberton kann Ihnen das gesamte Anregungs- und Testschema zur Verfügung stellen und die Qualität der Produkte für Sie gemäß nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM nachweisen.

Auswahlformel für Vibrationsmaschinen und Strukturdiagramm für Vibrationsgeneratoren

Die vom Unternehmen des Kunden bereitgestellten Testbedingungen;

Testtyp: Sinus-Sweep;Zufällig;Klassischer Schock;

Frequenzbereich: 1–2700 Hz

Formel: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)

Technische Parameter

Einführung der Produkttechnologie und -funktion

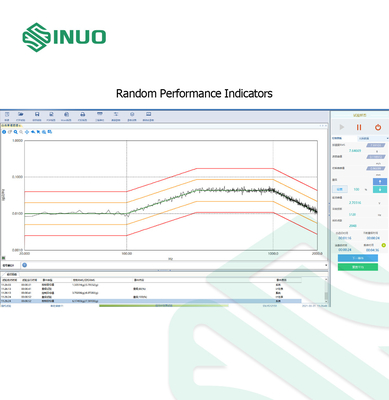

Zufällige Leistungsindikatoren

Die VCS5X-Zufallssteuerungsfunktion bietet eine schnelle und präzise Zufallsvibrationssteuerung.Der auf der Übertragungsfunktion basierende adaptive Steuerungsalgorithmus kann schnell auf die Nichtlinearität des Systems, den Resonanzschwingungspunkt und die Änderung der dynamischen Last reagieren, wodurch seine Steuerungsgenauigkeit erheblich verbessert und eine schnelle Schleifenzeit erzielt wird.

Kontroll-Methode

Ausgleichsmethode: Übertragungsfunktion

Regelkreis: Adaptive Steuerung basierend auf der Aktualisierung der Übertragungsfunktion, die schnell auf Änderungen der Nichtlinearität des Systems, Resonanzschwingungspunkte und dynamische Lasten reagieren kann

Kontrollleistung

Dynamikbereich: 90 dB

Regelgenauigkeit: ±1 dB

Closed-Loop-Zeit: typischer Wert 100 mS

Antriebssignal

Ein kontinuierliches Gaußsches Zufallssignal.

Regelparameter

Frequenzbereich: von 0 bis 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Auflösung: 100, 200, 400, 800, 1600, 3200, 6400 Spektrallinien

Regelstrategie: Einzelkanalregelung, gewichtete Regelung, Maximalwert, Minimalwert

Anzahl der Freiheitsgrade (DOF): 12~3160

Clipping-Koeffizient (Sigma-Scherung): 2~100

Stapelrate: Keine, 50 %, 75 %

Zielspektrum

Kreuzungspunkt: definiert durch Größe oder Steigung, die Anzahl der Kreuzungspunkte ist nicht begrenzt

Übergangspunktberechnung: Berechnen Sie automatisch den Übergangsfrequenzwert jedes Segments.

Toleranzspektrum: Definieren Sie die Alarmlinie und die Unterbrechungslinie in dB oder % relativ zum Zielspektrum

Gültigkeitsprüfung: Überprüfen Sie automatisch die Gültigkeit der definierten Schnittpunkte

RMS-Toleranzgrenze: automatisch anhand des Toleranzspektrums berechnet oder vom Benutzer manuell festgelegt.

RMS-Berechnung: Automatische Berechnung der RMS-Werte für Verschiebung, Geschwindigkeit und Beschleunigung sowie geschätzter Spitzenwerte.

RMS-Anpassung: Passen Sie den RMS-Wert manuell oder durch Einstellen der Dezibel-Umrechnung an.

Beschleunigungsart: logarithmisch, dB

Technische Einheiten: Imperial, Metrisch

Anzeige: Automatische Anzeige des Referenzspektrums mit entsprechend dem Referenzspektrum eingestellten Toleranzgrenzen.

Vortest

Vortestniveau: 0,1 ~ 100 %

Startgeschwindigkeit: schnell, langsam

Erster Antrieb: Benutzerdefinierte anfängliche Startspannung

Maximaler Antriebsgrenzwert: Benutzerdefinierte maximale Antriebsspannung für den Vortest

Testlaufplan

Testereignisse: Größe und dynamische Laufzeit

Interrupt-Überprüfung: aus, ein

Regelkreis: offener Regelkreis, geschlossener Regelkreis

Ergebnisse speichern: Bildschirmbitmap, aktiver Bereich, alle Bereiche, definierte Inhalte automatisch speichern

Testberichte erstellen: einfacher Bericht, vollständiger Bericht

Experiment pausieren: Pausenzeit festlegen

Schleife: Legen Sie den Anfang und das Ende der Schleife sowie die Anzahl der Schleifen fest

Testsequenz ausführen: Mehrere Tests nacheinander wechseln und ausführen

Sicherheit

Überprüfung der Leitungsunterbrechung: Überprüfen Sie automatisch die Anzahl der Leitungen außerhalb der Toleranz und vergleichen Sie sie mit dem zulässigen Wert. Die Leitungsunterbrechungsrate beträgt 0 bis 1

Effektivwertgrenze: Prüfen Sie, ob der Effektivwert der Regelung die eingestellte Maximal- und Minimalgrenze überschreitet

Manueller Abbruch: Der Benutzer kann den Test durch die „Stop“-Taste auf dem Bedienfeld und die „ABORT“-Taste auf der Vorderseite der Steuerbox stoppen

Ausführen: Am schnellsten geht es mit „ABORT“, um den Testlauf direkt per Hardware abzubrechen.

Grenzwerte des Rütteltisches: maximale Beschleunigung, Geschwindigkeit, Weg.

Vortest: Verwenden Sie kleine Signale, um den Systemregelkreis und die Systemleistung zu überprüfen, die Systemübertragungsfunktion zu testen usw.

Test: Kontinuierliche automatische Open-Loop-Erkennung, Überlastprüfung, Alarm, Prüfung des Unterbrechungstoleranzbandes, Prüfung der RMS-Unterbrechungsgrenze, Start, Stopp und Änderung der Größe mit der vom Benutzer angegebenen Rate, Antriebssignalgrenze.

Schwebendes Zielspektrum: Wenn sich die Magnitude ändert, folgen Zielspektrum, Alarm und Unterbrechungstoleranz der aktuellen Magnitudenänderung und prüfen automatisch die Anzahl der Linien außerhalb der Toleranz im aktuellen Magnitudentest

Empfindlichkeit im offenen Regelkreis: unempfindlich, normal, empfindlich.

Manueller Betrieb während des Tests

Offene Aktionen ausführen: einen Test stoppen oder starten, einen Test anhalten oder fortsetzen

Pegelanpassung: Erhöhen oder verringern Sie den Pegel manuell oder stellen Sie den Pegel direkt ein

Sprung ausführen: Manueller Sprung zum nächsten Ereignis im Zeitplan

Steuerungsoperation ausführen: gültig oder ungültig für Interrupt-Erkennung, Steuerung im offenen oder geschlossenen Regelkreis

Anzeigevorgang: Cursor hinzufügen/löschen, Fenster hinzufügen/löschen, Anzeigeinhalt oder Benutzeroberfläche ändern usw.

Testbericht: WORD/PDF-Testbericht erstellen

Peak/Tal-Cursor: Automatische Peak/Tal-Erkennung und -Markierung

Gewöhnlicher Cursor: Einzelcursor, Doppelcursor, lesen Sie X und Y der Position, auf die der Cursor zeigt

Harmonische Cursor: Markieren Sie Harmonische

Online-Statusanzeige

Schlüsselparameter: Stromgröße, Spitzenwert der Antriebsspannung, Zielbeschleunigung, Geschwindigkeit, Verschiebungswert und Effektivwert der kontrollierten Beschleunigung

Zeit: Gesamtlaufzeit, volle Skalenzeit, aktuelle Skalenzeit, verbleibende Zeit

Aktueller Status: Pause, Vortest, Testlauf, Alarm und Testunterbrechung usw.

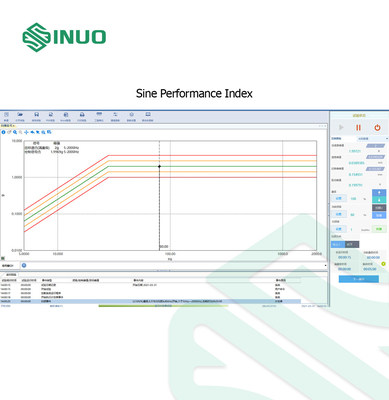

Sinus-Leistungsindex

Das VCS-Sinussteuerungssystem führt einen effektiven Sinusfrequenz-Sweep und eine Festfrequenzsteuerung durch, indem es eine kontinuierliche Sinuswelle mit 1 Hz bis 10.000 Hz erzeugt.Das Antriebssignal erzeugt einen echten analogen Sweep.Der adaptive Steueralgorithmus, der auf der Aktualisierung der Sinussignalamplitude basiert, kann schnell auf Systemänderungen reagieren und verfügt über eine hohe Steuergenauigkeit und einen hohen Steuerdynamikbereich.

Kontroll-Methode

Ausgleichsmethode: Übertragungsfunktion

Regelkreis: Adaptive Steuerung basierend auf der Aktualisierung der Sinussignalamplitude, die schnell auf Änderungen der Nichtlinearität des Systems, Resonanzschwingungspunkte und dynamische Lasten reagieren kann

Kontrollieren Sie die Leistung

Dynamikbereich: 110 dB

Closed-Loop-Zeit: 10 ms

Antriebssignal: liefert ein gewobbeltes Sinussignal in analoger Qualität

Wellenformverzerrung: <0,3 %

Signal-Rausch-Verhältnis größer als 100 dB

Frequenzauflösung: 0,01 %

Regelparameter

Regelstrategie: Einzelkanalregelung, gewichtete Regelung, Maximalwert, Minimalwert

Betriebsart: manuell, automatisch

Proportionale Filterbandbreite: proportionale Bandbreite, feste Bandbreite

Wegsensor – Tiefpassfilter: 0,1–18750 Hz

Zeitbereichsauflösung: ≥10 ms

Anfangsrate: 1~120 dB

Lineare Sweep-Frequenz: 0,01–6000 Hz/min

Logarithmische Sweep-Frequenz: 0,01–100 Okt/min,

Frequenzbereich: 1 Hz ~ 10000 Hz

Sweep-Parameter

Frequenz-Sweep-Modus: linear, logarithmisch

Sweep-Dauer: Frequenz-Sweep-Zeiten, Zeit

Sweep-Rate: Die Sweep-Rate kann für jedes Sweep-Ereignis eingestellt werden

Ausgangsrichtung: hoch, runter

Frequenzeinstellung: untere Grenzfrequenz, untere Grenzfrequenz, Startfrequenz

Residente Parameter

Häufigkeit: Stellen Sie die Verweilfrequenz ein

Dauer: Anzahl der Durchläufe, Zeit

Zielspektrum

Auflösung: maximal 4096 Punkte

Kreuzungspunkt: definiert durch Größe oder Steigung, die Anzahl der Kreuzungspunkte ist nicht begrenzt

Größe: Beschleunigung, Geschwindigkeit, Verschiebung

Steigung: konstante Beschleunigung, konstante Geschwindigkeit, konstante Verschiebung

Toleranzspektrum: Definieren Sie die Alarmlinie und die Unterbrechungslinie in dB oder % relativ zum Zielspektrum

Gültigkeitsprüfung: Überprüfen Sie automatisch die Gültigkeit der definierten Schnittpunkte

Spitzenberechnung: Berechnen Sie automatisch den Spitzenwert von Verschiebung, Geschwindigkeit und Beschleunigung.

Technische Einheiten: Imperial, Metrisch

Anzeige: Automatische Anzeige des Referenzspektrums mit entsprechend dem Referenzspektrum eingestellten Toleranzgrenzen.

Übergangspunktberechnung: Berechnen Sie automatisch den Übergangsfrequenzwert jedes Segments.

Beschleunigungsart: logarithmisch, dB

Test starten

Startgeschwindigkeit: schnell, langsam

Erster Antrieb: Benutzerdefinierte anfängliche Startspannung

Maximaler Antriebsgrenzwert: Steigende maximale Antriebsspannung für benutzerdefinierte Tests

Testlaufplan

Testereignisse: Sweep, Verweilen, Schritt

Interrupt-Überprüfung: aus, ein

Regelkreis: offener Regelkreis, geschlossener Regelkreis

Schleife: Legen Sie den Anfang und das Ende der Schleife sowie die Anzahl der Schleifen fest

Experiment pausieren: Pausenzeit festlegen

Ergebnisse speichern: Bildschirmbitmap, aktiver Bereich, alle Bereiche, definierte Inhalte automatisch speichern

Testberichte erstellen: einfacher Bericht, vollständiger Bericht

Testsequenz ausführen: Mehrere Tests nacheinander wechseln und ausführen

Manueller Betrieb während des Tests

Offene Aktionen ausführen: einen Test stoppen oder starten, einen Test anhalten oder fortsetzen

Pegelanpassung: Erhöhen oder verringern Sie den Pegel in manuellen Schritten. Sie können den Pegel auch direkt einstellen

Frequenz-Sweep-Steuerung: Frequenz ändern, Frequenz erhöhen/verringern, Sweep-Richtung ändern, manuelle Frequenzeinstellung

Sweep-Richtung: Ändern Sie die Sweep-Richtung

Run Jump: Manuell zum nächsten Ereignis im Zeitplan übertragen, manuell zum nächsten Zeitplan übertragen

Steuerungsoperation ausführen: gültig oder ungültig für Interrupt-Erkennung, Steuerung im offenen oder geschlossenen Regelkreis

Anzeigevorgang: Cursor hinzufügen/löschen, Fenster hinzufügen/löschen, Anzeigeinhalt oder Schnittstellenbericht ändern usw.

Testbericht: WORD/PDF-Testbericht erstellen

Online-Statusanzeige

Schlüsselparameter: Stromstärke, Spitzenwert der Antriebsspannung, Ziel und gesteuerte Beschleunigungsamplitude

Zeit: Gesamtlaufzeit, Gesamtlaufzeit, aktuelle Skalenzeit, verbleibende Zeit

Aktueller Status: Pause, Vortest, Testlauf, Alarm und Testunterbrechung usw.

Sicherheit

Manuelle Unterbrechung: Der Benutzer kann den Testlauf über die „Stop“-Taste auf dem Bedienfeld und die „ABORT“-Taste auf der Frontplatte der Steuerbox stoppen.Am schnellsten geht es mit der Taste „ABORT“, um den Testlauf direkt über die Hardware abzubrechen.

Grenzwerte des Rütteltisches: maximale Beschleunigung, Geschwindigkeit, Weg.

Test: Kontinuierliche automatische Open-Loop-Erkennung, Überlastprüfung, Alarm, Prüfung des Unterbrechungstoleranzbandes, Starten, Stoppen und Ändern der Größe mit der vom Benutzer angegebenen Rate, Antriebssignalbegrenzung.

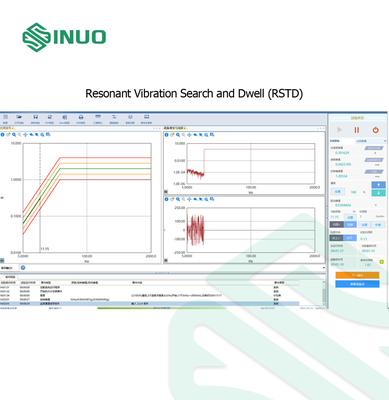

Resonante Vibrationssuche und -verweildauer (RSTD)

VCS Resonant Vibration Search and Dwell bietet die Funktionen der Resonanzsuche und -verweilzeit.Der einzigartige Tracking-Algorithmus des Systems kann die Resonanzschwingungsfrequenz schnell und genau verfolgen.Die Suche und Verweildauer harmonischer Schwingungen umfasst alle Indizes der Sinussteuerung sowie die folgenden Indizes.

Resonanzsuche

Übertragungsfunktion: ein beliebiges Paar von Eingangskanälen oder ein Test zwischen einem Eingangskanal und einem Steuerkanal

Suchbereich: Vom Benutzer wählbare Start- und Stoppfrequenzen innerhalb des durch das Referenzspektrum definierten Frequenzbereichs

Sweep-Rate: Standard-Scan-Rate, vom Benutzer festgelegte dedizierte Scan-Rate

Erkennungskriterien: Resonanzidentifizierung basierend auf q-Wert, Übertragungsfunktionsamplitude oder beidem

Wohnen

Testmodus: zwei Modi: 1) Bleiben während der Resonanzsuche;2) Bleiben Sie nach Abschluss der Suche gemäß der Aufenthaltsliste. In diesem Modus kann der Benutzer die Aufenthaltsliste ändern

Verweilmodus: Verweildauer mit fester Frequenz, Verweildauer mit Verfolgung

Verweilzeit bei fester Frequenz: Zeit, Anzahl der Zyklen;oder Amplitudendriftrate

Aufenthaltskriterien für die Verfolgung: Erreichen der angegebenen Zeit oder Anzahl der Zyklen;Resonanzschwingungsfrequenz-Offset (Frequenz in Hz oder Prozentsatz);Abweichungsrate der Resonanzamplitude (Gesamtversatz oder Versatz innerhalb eines bestimmten Zeitraums)

Testlaufplan

Resonanzsuche: Resonanzsuchereignisse definieren und ausführen

Resonanzverweilzeit: Definieren und führen Sie Verweilereignisse aus, die der Suche nach harmonischen Schwingungen entsprechen

Suchverweildauer: Führen Sie die Verweildauer unmittelbar nach der Suche nach dem Resonanzschwingungspunkt aus

Signalanzeige

Suchdatensätze: die gleichen harmonischen Schwingungssuch- und verweilbezogenen Betriebsdatensätze

Verweilliste: Listet alle residenten Frequenzpunkte und die entsprechenden Amplituden, Phasen, Q-Werte usw. auf.

Amplitudendiagramm: Übertragungsfunktionsamplitude vs. Frequenzvariationskurve

Phasendiagramm: die Kurve der Phase der Übertragungsfunktion gegenüber der Frequenz

Sicherheit

Manuelle Unterbrechung: Der Benutzer kann den Testlauf über die „Stop“-Taste auf dem Bedienfeld und die „ABORT“-Taste auf der Frontplatte der Steuerbox stoppen.Am schnellsten geht es mit der Taste „ABORT“, um den Testlauf direkt über die Hardware abzubrechen.

Grenzwerte des Rütteltisches: maximale Beschleunigung, Geschwindigkeit, Weg.

Test: Kontinuierliche automatische Open-Loop-Erkennung, Überlastprüfung, Alarm, Prüfung des Unterbrechungstoleranzbandes, Starten, Stoppen und Ändern der Größe mit der vom Benutzer angegebenen Rate, Antriebssignalbegrenzung.

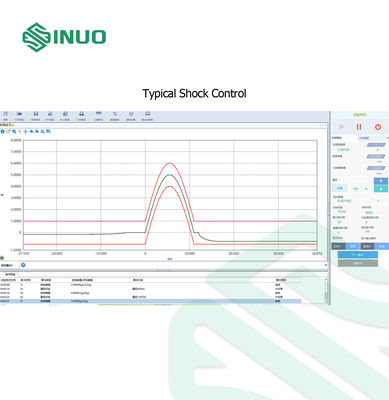

Typische Stoßkontrolle

Die typische Stoßsteuerung bietet die Stoßtestfunktion der klassischen Stoßwellenform, übernimmt den adaptiven Steueralgorithmus basierend auf der Übertragungsfunktion, kann schnell auf die Nichtlinearität des Systems und die Änderung der dynamischen Last reagieren und weist eine starke Systemanpassungsfähigkeit und eine hohe Anpassungsfähigkeit auf Kontrollpräzision.

Kontroll-Methode

Ausgleichsmethode: Übertragungsfunktion

Regelkreis: adaptive Steuerung basierend auf der Aktualisierung der Übertragungsfunktion, die schnell auf die Nichtlinearität des Systems und die Änderung der dynamischen Last reagieren kann

Kontrollieren Sie die Leistung

Dynamikbereich: 90 dB

Pulsdefinition

Impulstyp: Halbsinus, vorderer Spitzen-Sägezahn, hinterer Spitzen-Sägezahn, Dreieck, Rechteck, Trapez, Haversinus.

Impulsdauer: 0,5 ~ 3000 ms

Pulsamplitude: Der Benutzer kann die Pulsamplitude je nach Bedarf eingeben

Frequenzbereich: 0~18750 Hz

Einheit: imperial, metrisch

Pulskompensation

Kompensationsmethode: vordere und hintere Pulskompensation, vordere Pulskompensation, Nachpulskompensation

Kompensationswellenform: Halbsinus, Rechteck, Rechteckharmonische

Vorimpulsamplitude: 1~100 %

Nachimpulsamplitude: 1~100 %

Toleranz

Typ: MIL-STD810G, IEC60068227, GJB150A, ISO-Standard, benutzerdefinierter Interrupt-Kontrollgrenzwert.

Regelparameter

Betriebsart: manuell, automatisch

Steuerkanal: Einzelkanalsteuerung, gewichtete Steuerung

Impulsintervall: Definiert das Zeitintervall zwischen zwei Impulsen

Durchschnitt: 1~10

Vortest

Vortestniveau: 0,1 ~ 100 %

Startgeschwindigkeit: schnell, langsam

Erster Antrieb: Benutzerdefinierte anfängliche Startspannung

Maximaler Antriebsgrenzwert: Benutzerdefinierte maximale Antriebsspannung für den Vortest

Testplanlauf

Testereignisse: Stärke und Anzahl der Impulse

Interrupt-Überprüfung: aus, ein

Regelkreis: offener Regelkreis, geschlossener Regelkreis

Ergebnisse speichern: Bildschirmbitmap, aktiver Bereich, alle Bereiche, definierte Inhalte automatisch speichern

Testberichte erstellen: einfacher Bericht, vollständiger Bericht

Experiment pausieren: Pausenzeit festlegen

Schleife: Legen Sie den Anfang und das Ende der Schleife sowie die Anzahl der Schleifen fest

Impulspolarität: vorwärts, rückwärts

Sicherheit

Open-Loop-Erkennung: Automatische Erkennung des offenen Regelkreises

Eingangssignal: Eingangskanal offener Regelkreis, Überlastprüfung

Überprüfung der Leitungsunterbrechung: Überprüfen Sie automatisch die Anzahl der Leitungen außerhalb der Toleranz und vergleichen Sie sie mit dem zulässigen Wert. Die Leitungsunterbrechungsrate beträgt 0 bis 1

Toleranz: MIL-STD810 (US-Militärstandard), ISO-Standard, benutzerdefinierter Interrupt-Kontrollgrenzwert.

Unterbrechen-Taste: Testlauf direkt über Hardware unterbrechen

Shaker-Grenzwerte: Maximale Beschleunigung, Geschwindigkeit, Verschiebung

Antriebssignalbegrenzung: Begrenzen Sie den Spitzenwert des Antriebssignals

Empfindlichkeit im offenen Regelkreis: unempfindlich, normal, empfindlich.

Manueller Betrieb während des Tests

Offene Aktionen ausführen: einen Test stoppen oder starten, einen Test anhalten oder fortsetzen

Größenanpassung: Manuelles Erhöhen oder Verringern der Größe, direktes Einstellen der Größe

Run Jump: Manuelle Anpassung an das nächste Ereignis im Zeitplan

Steuerungsoperation ausführen: gültig oder ungültig für Interrupt-Erkennung, Steuerung im offenen oder geschlossenen Regelkreis

Anzeigevorgang: Cursor hinzufügen/löschen, Fenster hinzufügen/löschen, Anzeigeinhalt oder Schnittstellenbericht ändern usw.

Testbericht: WORD/PDF-Testbericht erstellen

Schockimpuls: Schockimpuls manuell ausgeben, Impulspolarität ändern

Online-Statusanzeige

Schlüsselparameter: Stromstärke, Spitzenwert der Antriebsspannung, Ziel- und gesteuerte Beschleunigungsspitzenwert und Effektivwert

Zeit: die Anzahl der Ausgangsimpulse, die Anzahl der verbleibenden Impulse, die Anzahl der Strompegelimpulse, die Anzahl der Vollpegelimpulse

Aktueller Status: Pause, Vortest, Testlauf, Alarm und Testunterbrechung usw.
