EVSE-Testgerät
Created with Pixso.

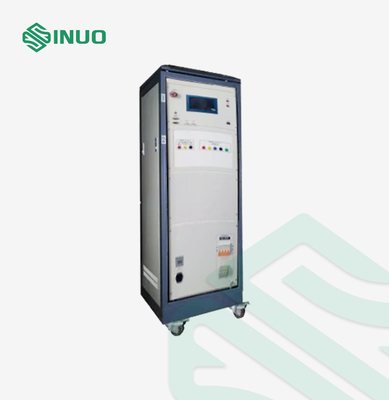

Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator-Prüfvorrichtung

Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator-Prüfvorrichtung

Markenbezeichnung: Sinuo
Modellnummer: SN1104-20KV
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 SETS/MONTH
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Erfüllter Standard:
Iec 60664-1
Eingewilligte Klausel:
Klausel 6.2.2.1
DC-Hochspannung:
20kV (maximales) ±5%
Innenwiderstand:
2Ω ± 10%, 500Ω± 10%
Auswirkungs-Zyklen:
1 | 9999
Abstandzeit:
1 | 99s
Höchstspannung:
300V-20kV
Wellenfront-Zeit:
1,2 µs ± 30%
Verpackung Informationen:
Sperrholz-Kasten
Versorgungsmaterial-Fähigkeit:
10 SETS/MONTH
Hervorheben:

Aufladungsstapel-Antrieb-Spannungs-Generator-Prüfvorrichtung

,

Elektro-Mobil-Antrieb-Spannungs-Generator-Prüfvorrichtung

Beschreibung des Produkts



Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator




Eingewilligte Standards u. Klauseln für Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator




Der Antrieb-Test-Generator passt sich an die Standardanforderungen von Klausel 6.2.2.1 Iecs 60664-1 an, erfordert durch Klausel 12,7 Iecs 61851-1 und Klausel Iecs 61851-23 11,4, etc.



Es wird verwendet, um zu überprüfen, dass die Geräte den vorübergehenden Überspannungen widerstehen, denen sie möglicherweise unterworfen werden. Der Antriebspannungstest ist ein destruktiver Test, in dem ein Zusammenbruch auftritt, wenn das Probestück der angewandten Spannung nicht widerstehen kann. Wenn die Probe aufgliedert, werden Funken und Entladungstöne erzeugt. Die Höchstspannung des Instrumentes fällt erheblich (nah an null) wenn es Nullast ist. Wenn die gleiche Spannung wieder angewendet wird, über Phänomen tritt auf.



Technische Parameter für Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator




Modell SN1104-20KV
DC-Hochspannung 20kV (maximales) ±5%
Antriebspannungswelle

Antriebwellenfrontzeit: 1,2 µs ± 30%;

Halbwertig nach von der Wellenzeit: 50 µs ± 20%

Merken Sie bitte, dass die Wellenform auf einem externen Oszilloskop überprüft werden sollte

Instrumentinnenwiderstand 2Ω ± 10%and 500Ω± 10%

Höchstspannung:

300 V~ 20kV

300V-20kV, Tief: 300 V~ 2,500V, hoch: 2.500 V~ 20kV
Auswirkungsabstandzeit 1 | 99s kann eingestellt werden
Auswirkungszyklen 1 | 9999
Polarität Positiv und negativ
Arbeitsfähigkeitsenergiequelle Nennspannung: | 220V±10%, 50/60Hz
Gebrauchsumwelt Temperatur: 15°C-35°C, relative Luftfeuchtigkeit 10%-75%
Maß 600mm×570mm×1500mm
Gewicht 90 KILOGRAMM

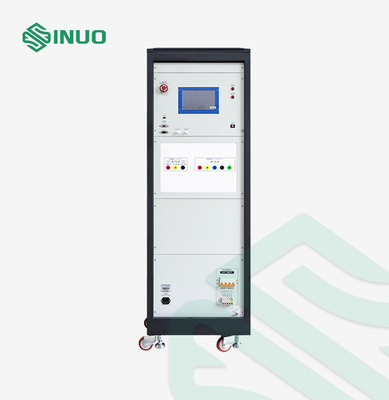

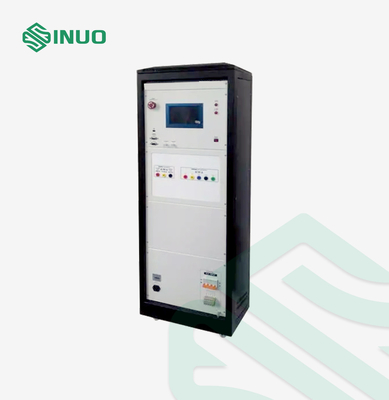

Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator-Detail



Elektro-Mobil-Aufladungsstapel-Antrieb-Spannungs-Generator-Prüfvorrichtung 0

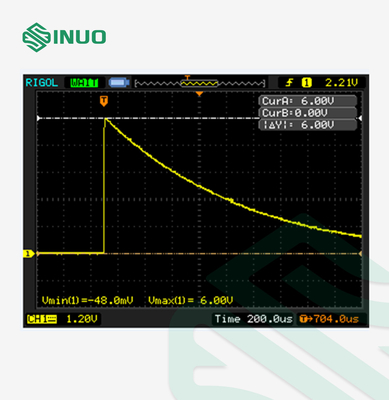

Spannungsausgangssignal des offenen Stromkreises 6kV (1000: 1)

Merken Sie bitte, dass die Wellenform auf einem externen Oszilloskop überprüft werden sollte
