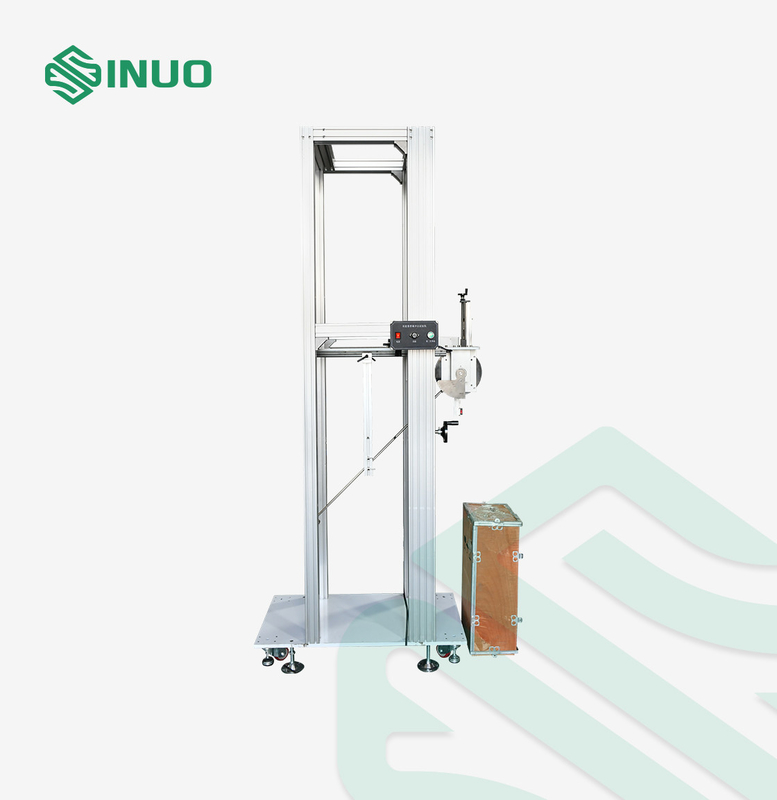

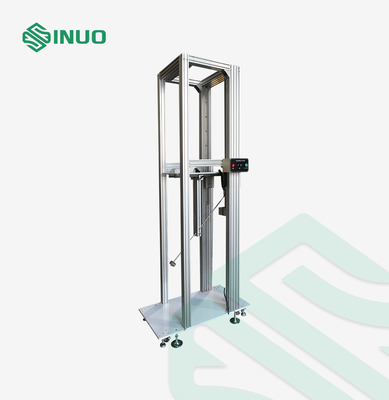

Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen en-Iecs 61851-1

Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen en-Iecs 61851-1

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1008A
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Porzellan

Zertifizierung:

Calibration Certificate (Cost Additional)

Erfüllter Standard:

En-Iec 61851-1 und usw.

Operations-Methode:

Elektrisches Anheben, Elektromagnetfreigabe

Auswirkungs-Energie:

20J (2,5,10,50J kann besonders angefertigt werden)

Gleichwertige Masse:

5Kg±1%

Schwingrohr:

Länge von 1000 Millimeter

Abwurfhöhe:

0-500mm, Skalaanzeige

Bodenplatte:

Verdickter lastentragender Stahlboden

Optionale Funktionen:

Anti-Sekundärauswirkungsfunktion

Verpackung Informationen:

Sperrholz-Kasten

Versorgungsmaterial-Fähigkeit:

10 Sätze/Monat

Hervorheben:

Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen

Elektro-Mobil-Pendel-Auswirkungs-Versuchseinrichtungen

Beschreibung des Produkts

Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen en-Iecs 61851-1

Eingewilligte Standards u. Klauseln für Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen

Diese Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen willigten zu en-Iec 61851-1-2019, Iec 61851-1-2017,12.11, IEC60068-2-75 ein: 1997 und IEC62262: 2002.

Technische Parameter für Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen

Operations-Methode	Elektrisches Anheben, Elektromagnetfreigabe
Auswirkungs-Energie	20J (Energie 2,5,10,50J kann besonders angefertigt werden)
Auswirkungs-Element-gleichwertige Masse	5Kg±1%
Schwingrohr	Ein Stahlrohr mit einer Länge von 1000 Millimeter, von Außendurchmesser von 15,9 Millimeter und von Wandstärke von 1,5 Millimeter
Beispielauswirkungs-Höhen-Position	Elektrisches justierbares auf und ab, Anschlag 200-1200mm, Höhe kann besonders angefertigt werden
Abwurfhöhe	0-500mm, Skalaanzeige
mpact Element-Fixierung und Freigabe	Pin-Art Elektromagnetfixierung und -freigabe
Bodenplatte	Verdickter lastentragender Stahlboden
Weise des Bewegens	Mit Stütz- und Rollenfüßen kann es auf den Auftreffpunkt des Exemplars verschoben werden
Zusatzeinrichtungen	Anti-Sekundärauswirkungsfunktion
Anhang	Auswirkungsenergie- und Auswirkungselementauswahlhinweis

Ausrüstungs-Überblick für Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen

Proben und Grenzen	Aufladungsstapel des Elektro-Mobils
Test-Zweck	Für den Test der mechanischen Festigkeit von Aufladungsstapel des Elektro-Mobils für Aufladungsfahrzeuge
Messgrundlage	Entsprechend dem Test Eha: Pendel, das Auswirkungselement wird frei auf einer bestimmten Höhe durch ein Pendelrohr von 1 M.-Auswirkung das Exemplar am niedrigsten Punkt in der vertikalen Richtung freigegeben. Durch die Umwandlung der möglichen Gravitationsenergie in kinetische Energie, wird der Zweck der Auswirkung prüfend auf die Probe. erzielt.
Struktur und Eigenschaften	Unter Verwendung einer Laufkatzenstruktur kann die Schienenplatte auf und ab justiert werden, und der Auftreffwinkel kann justiert werden, um die Höhenanforderungen der Aufladung von Stapel von verschiedenen Größen und von verschiedenen Auftreffpunkten Aufladungsstapel zusammenzubringen
Gebrauchsumwelt	Maße: über W1300D600H2350mm; Gewicht: über 250kg

Anhang für Elektro-Mobil-Aufladungsschnittstellen-Pendel-Auswirkungs-Versuchseinrichtungen

Auswirkungsteileigenschaften der Tabelle-1
Energy/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Gleichwertiges Massen-± 2% Kilogramm	0,25 (0,2)	0,5	1,7	5	5	10
Material	Nylon	Stahl
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Bestimmt entsprechend gleichwertiger Massenanpassung, sehen Sie Anhang A

Tabelle 2 Abwurfhöhe
Energy/J	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Gleichwertiges mass/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1,7	5	5	10
Abwurfhöhe ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Anmerkung 1: Sehen Sie Anmerkung 3.2.2; Anmerkung 2: Das Energieeinheitsjoule (j) in diesem Teil wird von der Standardgravitationsbeschleunigung (g) abgeleitet, und der gerundete Wert von g ist ² 10m/s.

Korrespondenz der Tabelle-3 zwischen IK-Codes und ihrer entsprechenden Zusammenstoßenergie
IK-Code	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Zusammenstoß energy/J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20
Anmerkung 1. Wenn höhere Zusammenstoßenergie angefordert wird, ist der empfohlene Wert 50J; Anmerkung 2. Einige nationale Standards benutzen eine Stelle, um die spezifizierte Zusammenstoßenergie darzustellen. Um Verwirrung mit ihr zu vermeiden, wird die charakteristische Zahl durch zwei Stellen dargestellt.
Entsprechend diesem Standard ist kein Schutz
