Elektro-Mobil-Testgerät
Created with Pixso.

Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile

Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile

Markenbezeichnung: Sinuo
Modellnummer: SN4421
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Satz/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
VW80000 und ISO 16750-4
Obere innere Kasten-Größe:
1200X900X700 Millimeter
Korbgröße:
840X680X650mm
Äußere Größe:
1800X1520X2150mm
Temperaturspanne:
RT+10℃~150℃
Temperatur-Abweichung:
Abweichung ≤2℃
Temperatureinheitlichkeit:
≤2℃ (Nulllast)
Test-Wassertemperatur:
0℃~+4℃
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Satz/Monat
Hervorheben:

Spritzen-Testgerät des Schmelzwasser-VW80000

,

Automobilteile wässern Spritzen-Testgerät

Beschreibung des Produkts

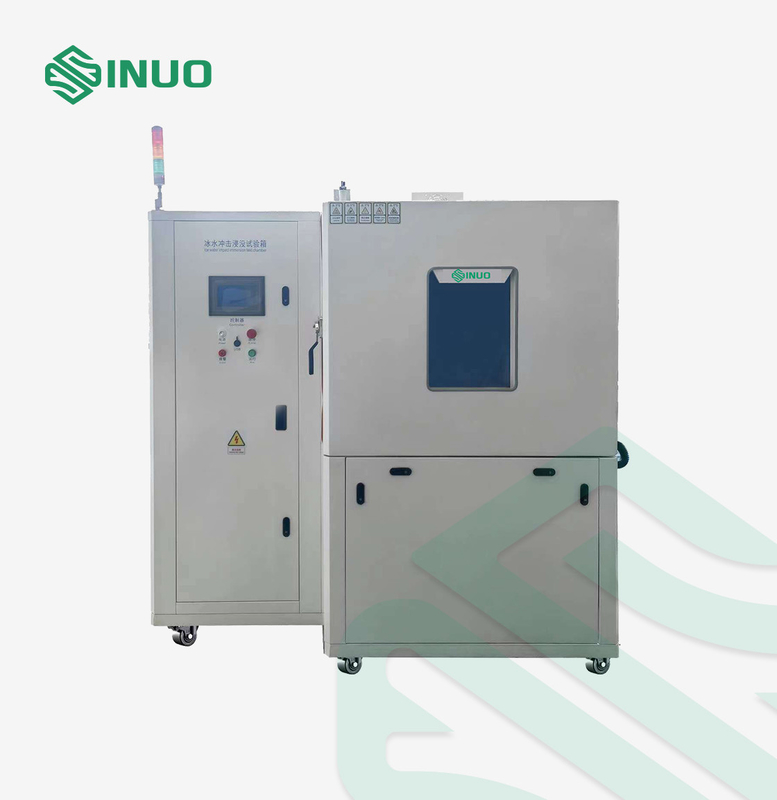

Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile


System-Informationen




Dieses Testgerät ist entworfen und entsprechend ISO-16750-4:2010 Klausel 5,4 und VW80000 hergestellt: 2009-10, etc.



Es simuliert den Wärmestoßtest, der durch Schmelzwasser für die Produkte verursacht wird, die in den flachen Wasserständen Fahrzeugkomponenten benutzt werden. Der Zweck ist, das eisige Wasser zu simulieren, das auf Heizsysteme oder Komponenten beim Fahren auf nass Straßen im Winter spritzt. Der Ausfallmodus ist entweder mechanisches Knacken des Materials oder den Ausfall wegen eines anderen Koeffizienten der hitzebedingten Ausdehnung zu versiegeln.





Funktionsprinzip:

Erhitzen Sie das DUT (Gerät in Versuch) zu einer bestimmten Temperatur und zu einer spezifizierten Zeit in der Testkammer. Spritzen Sie dann das DUT mit Schmelzwasser für 3s. Wenn das DUT nur in einer Richtung auf dem Fahrzeug gespritzt wird, Spraywasser nur in dieser Richtung des Installationsstandorts. Wenn die Ausrüstung herausgestellt wird, um das Spritzen in den mehrfachen Richtungen auf dem Fahrzeug zu wässern, werden diese Richtungen angegeben und ein neues DUT wird in jeder Richtung geprüft. Die Breite des Spritzens wird gesteuert, um als die Breite des DUT größer immer zu sein.


Technische Parameter






1. Maße und Beispielverbot

Obere innere Kastengröße 1200X900X700 Millimeter (W*D*H)
Korbgröße Ca. 840X680X650mm (W*D*H)
Äußere Maße Ca. 1800X1520X2150mm (W*D*H)
Beispielverbot

Es ist verboten, um Proben von brennbaren, explosiven und flüchtigen Substanzen zu prüfen und zu speichern

Die Prüfung und die Lagerung von Proben von ätzenden Substanzen wird verboten

Verbot der Prüfung oder Lagerung von biologischen Proben

Es ist verboten, um Proben von starken elektromagnetischen Emissionsquellen zu prüfen und zu speichern

2. Technische Indikatoren
Temperaturspanne des Kastens der hohen Temperatur RT+10℃~150℃
Temperaturabweichung ≤2℃
Temperatureinheitlichkeit ≤2℃ (unter Nullastbedingung)
TestWassertemperatur 0℃~+4℃
Testwassertemperaturüberwachung Kühler 5P (mit reinem Titanverdampfer)
Zahl von Prüfzyklen 0~100mal, können eingestellt werden
Korblast 100kg (automatisch kontrollierbares Anheben)

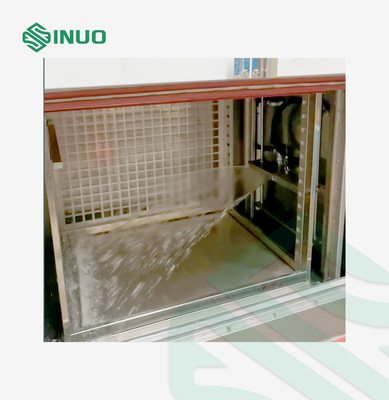

Schmelzwasserspritzen-Düsenmuster

Die Düse und das Druckkalibrierungssystem werden in der strengen Übereinstimmung mit der folgenden Zahl und dem etc., der Edelstahl SUS316 hergestellt, abnehmbar. Die Anzeige außerhalb des Kastens kann die Düsenströmung und andere Funktionen steuern

Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile 0

Wasserspraydiagramm Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile 1
Schmelzwasser-Spritzen-Düsenquantität 1PC
Wasserstrahlfluß 3L-4L pro Spritzen/Düse
Spraydauer 3s
Prüfzyklen 0~100mal können eingestellt werden
Abstand der Düse zu DUT 325±25mm (300~350mm)
Testflüssigkeit Entionisiertes Wasser oder +5%NaCl+3% Arizona Feinstaub
Testflüssigkeit Recyclebar
Schaltzeit ≤20s
Automatische Reinigungsfunktion Nachdem der Test abgeschlossen ist, werden die Rohrleitung und die Probe automatisch gesäubert
Andere Anforderungen Selbstständige Ableitung, automatisches Schutzsystem für das Anheben und die Senkung des Korbes und anti-verstopfende Technologie für Düsen
3. Strukturelle Eigenschaften

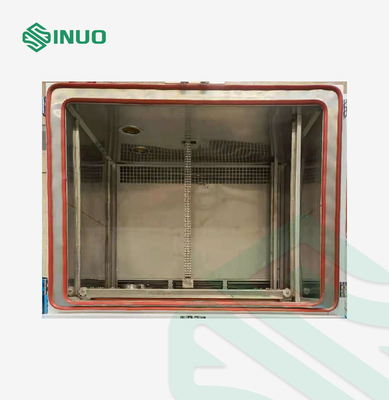

Kastenmaterial

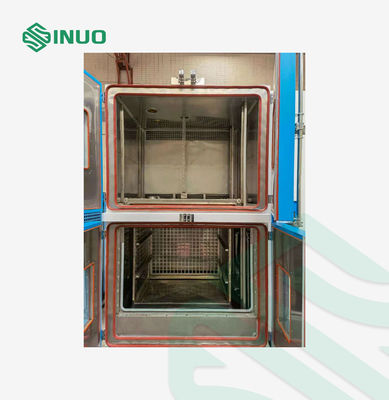

Nehmen Sie hängende Korbart Kasten des Zweikastens an, ist der obere Teil Heizzone, ist der unterere Teil spritzende Zone des Wassers, und die Unterseite ist Wasserbehälter (Wasserkanister aufbereitet werden);

A., Überkartonmaterial: Stahlplatte mit Plastikspray

Behälter B. Inner: Edelstahl wird für den ganzen inneren Kasten und den Korb benutzt

Kastentür

Doppeltüren, die Türgröße sind 1200 x 700mm (Höhe der Breite x), und es gibt ein Glasfenster auf dem links und das recht.

Mehrschichtiges Vakuumausgeglichenes Glas, dort sind Lichter im Kasten, und das Beobachtungsfenster reflektiert nicht Licht.

Isolierung Gefüllt mit dem Polyurethanschaum + Glasfaser, zum von Wärmedämmungsleistung dick sicherzustellen, ungefähr 100mm
Testloch 100mm Durchmesser mit Silikonstopper
Kreislaufsystem Verteilender Fan, Edelstahlantreiber;
Heizsystem

Heizung: Elektrische Heizung des Chromnickels

Steuermodus: berührungsfreie gleiche ZeitraumPulsbreitenmodulation, SSR (Halbleiterrelais)

Spritzen-Testgerät des Schmelzwasser-VW80000 für Automobilteile 2



Testwasser

Nehmen Sie Kühler 5P (mit reinem Titanverdampfer) an um Schmelzwasser zu liefern
Frost-freier Entwurf Kein gefrierendes Phänomen
Bedienfeld Prüfer, Operationsknopf
Bewegliche Gießmaschinen

Gießmaschinen: 4

Fußunterstützung: örtlich festgelegte Unterstützung des Fußes 4

Kontrollsystem

Thermostat: 7-Zoll-Farbtouch Screen Prüfer

Betriebsart: Die Testbedingungen können im Rahmen der Testfähigkeit willkürlich programmiert werden

Regelgenauigkeit: 0.1℃

Steuermodus: Steuerung P.I.D

Temperaturmessung: Platinwiderstand PT100

Prüfer 7" wahre Farbtouch Screen Prüfer: Der Touch Screen kann die Temperatur im Kasten steuern, die Temperatur des Wasserbehälters, die Strömungsgeschwindigkeit, die Wasserpumpe und die Testzeit, das etc.; die Strömungsgeschwindigkeit und die Temperatur werden direkt auf dem Touch Screen angezeigt, und gegenwärtige und konstante Temperatur der Konstanthaltung werden verwendet.
Einstellung von Methode Englisches Menü, Touch Screen Input
Betriebsart Periodische Operation, Dauerbetrieb
Programmeinstellungen Der Testprogrammname und die Programmparameter können besonders angefertigt werden, und der Programmspeicher und -import werden gestützt.
Anzeigenfunktion Realzeitdynamik erneuert das Probieren von Daten und Parameter einstellend, erneuern Realzeitkurve Funktion. Kann Druck, Fluss, Temperatur, Testzeit, etc. anzeigen.
Prüfungszeit 0-999min (Touch Screen Steuerung), dort sind entsprechende Standardzeitwahlen für verschiedene wasserdichte Anforderungen.
Prüfungsfrequenz 1-999mal (Touch Screen Steuerung)
Warnungsfunktion Abschaltautomatik der Warnung, Warnungsaufzeichnungsbetrachtung und -export, Warnungseinstellung und Fehleranalysefunktionen
Rekordfunktion Die Abtastzeit ist 10s und die Kurven- und experimentellendaten innerhalb drei Monate können notiert werden. Die Repräsentativdaten an jedem Moment innerhalb drei Monate können im Detail erkundigt werden. Es kann durch USB2.0 exportiert werden, auf dem PC gedruckt werden und notiert werden, und der Datenbericht kann erzeugt werden.
4. Sicherheitssystem
Notaus Die Ausrüstung wird mit einem Störungswarnungssummer ausgerüstet, und ein Notausknopf wird auf das Bedienfeld eingestellt. Wenn die Ausrüstung stoppen nicht kann, kann der Notausknopf benutzt werden, um zu stoppen
Testkasten Justierbarer Übertemperaturschutz; Temperatursicherung im Testraum; Grenzübertemperaturschutz des Klimaanlagenkanals; Ventilatormotorüberhitzungsschutz
Andere

NetzspannungsPhasenfolge- und Phasenverlustschutz; Durchsickernschutz; Überlastung und Kurzschlusssicherung

Der Betriebsschalter hat Durchsickernschutzfunktion;

Ausgerüstet mit Wasserstraßensicherheits-Schutzgerät; Wasserknappheitswarnung.

5. Nutzungsbedingungen (der Benutzer garantiert, dass die folgenden Bedingungen getroffen werden)
Installationsstandort

Der Boden ist flach und gelüftet gut-;

Es gibt keine starke Erschütterung um das Gerät;

Es gibt nicht starkes elektromagnetisches Feld um das Gerät;

Es gibt keine brennbaren, explosiven, ätzenden Substanzen und Staub um die Ausrüstung;

Passender Raum für Gebrauch und Wartung ist um die Ausrüstung, sehen das Handbuch für Details reserviert

Umweltbedingungen

Temperatur: 5℃~35℃

Relative Luftfeuchtigkeit: ≤85%

Luftdruck: 86kPa~106kPa

Stromversorgungszustände

Stromversorgung

AC380V dreiphasig5es-adrig

Zulässige Schwankungsstrecke der Spannung: WECHSELSTROM (380 ± 38) V

Batteriekapazität

Maximaler Strom

Zulässige Schwankungsstrecke der Frequenz: (50±0.5) Hz

Der Erdungswiderstand des Schutzerdeerdungsdrahts ist kleiner als 4Ω

Der Benutzer wird angefordert, die Luft oder den Netzschalter der entsprechenden Kapazität für die Ausrüstung am Installationsstandort zu konfigurieren und

Und dieser Schalter muss für dieses Gerät unabhängig benutzt werden
