Elektro-Mobil-Testgerät
Created with Pixso.

Regen-Spray-Dusche-Testraum im Freien für Bus-Pkw-Straßenfahrzeuge

Regen-Spray-Dusche-Testraum im Freien für Bus-Pkw-Straßenfahrzeuge

Markenbezeichnung: Sinuo
Modellnummer: SNQC1001-20M
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Satz/Monat
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
Calibration Certificate (Cost Additional)
Testbereich:
Ca. 20 * 5,2 * 6 M oder angepasst
Fahrzeugtyp:
Bus/Pkw
Systemrahmentyp:
Drive-In-Typ
Zulässige Fahrzeuggröße:
3500*1400*1400mm~13700*2600*4200mm
Regenintensität vorne:
7-12±1mm/min
Regenintensität hinten:
7-8±1mm/min
Wassersprühdruck:
150kPa±10kPa
Gesamtwasserdurchfluss:
0~150m3/h
Verpackung Informationen:
Sonstiges
Versorgungsmaterial-Fähigkeit:
1 Satz/Monat
Hervorheben:

Bus-Regen-Sprühduschen-Testraum

,

Fahrzeug-Regen-Sprühduschen-Testraum

Beschreibung des Produkts




Bus Passagierfahrzeug Straßenfahrzeug Außenregen Spray Dusche Prüfraum




Zweck des Systems


Sie entsprechen hauptsächlich der Norm QC/T 476-2007 "Regendichte Versiegelungsgrenzen und Prüfverfahren für Personenkraftwagen".und an die Norm GB 29753-2013 "Sicherheitsanforderungen und Prüfmethoden für Kühlfahrzeuge für den Straßenverkehr mit Lebensmitteln und biologischen Erzeugnissen" anpassen.

Es wird verwendet, um zu prüfen, ob die Montage der Karosserie, der Türen, der Fenster und des Sonnendachs normal ist, ob die Dichtungsleistung zuverlässig ist und ob die Montagemethode korrekt ist.


Technische Parameter


1. Ausrüstungsfunktion: zur Regentestung von Personenkraftwagen verwendet. Die Außenabmessungen des betreffenden Fahrzeugs liegen zwischen 3500×1400×1400 mm und 13700×2600×4200 mm.

2. Regenintensität: Der Durchschnitt der Vorderseite beträgt 7~12±1 mm/min und der Durchschnitt der beiden Seiten, oberen, unteren und hinteren, beträgt 7~8±1 mm/min. Die Regenintensität jedes Teils kann angepasst werden.

3. Stromversorgung: Wechselstrom-Drei-Phasen-Fünf-Draht 380V ± 5% 50Hz oder entsprechen den lokalen Anforderungen des Kunden an eine Dreiphasen-Stromversorgung.

4Druck der Spritze: 150 kPa±10 kPa

5Druckmessgerät: An der Wasserpumpenöffnung ein Druckmessgerät installieren, Druck: 0­0,5 MPa.

6. Durchflussmesser: Nach dem Selbstspülfilter am Ausgang der Wasserpumpe ist ein elektromagnetischer Gesamtdurchflussmesser zu installieren.Das Zweigrohr übernimmt ein visuelles Durchflussmessgerät und wird nach dem Durchflussregelungsventil installiert.

7, Regenzeit: 1 ~ 60 min.

8- Umrissdimensionen des Rahmens des Regenmelderraums (Länge × Breite × Höhe): ca. 20000×5200×6000 mm.

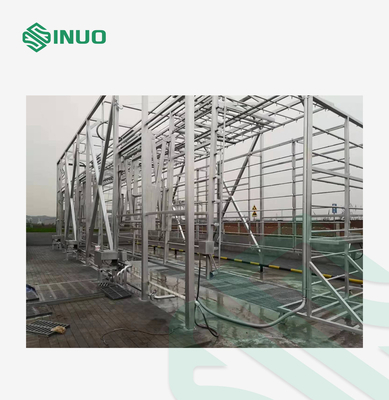

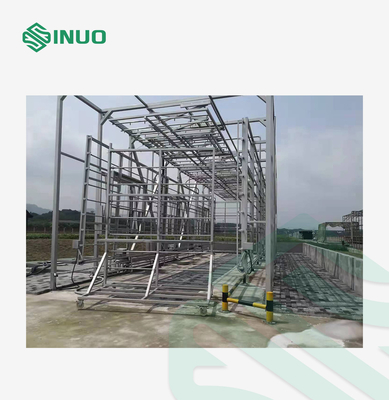

9Der Regenmelder ist ein Außen-Skelett-Typ, ohne Dach und umgebende Schutzplatten.


Steuerungssystem




Steuerungssystem Das System ist nach den technischen Anforderungen des Regentests konzipiert.Betriebssteuerung wird durch Knöpfe auf der Platte des Schaltschranks realisiert
Manuelle Bedienung des Systems Der Betrieb jeder elektrischen Komponente des Sprinklersystems wird durch PLC-Programmierung gesteuert.und die Dauer kann je nach Bedarf eingestellt werden (innerhalb von 1-480 Minuten einstellbar).
PLC-System Der Schutz des PLC-Programms für jede Aktion sollte verzahnt und zuverlässig sein, und seine Peripherie-Schaltungen sollten einen zuverlässigen Schutz für den PLC-Ausgang haben.,Es sollte einen Abschaltschutz, eine Signalanzeige und Alarmfunktionen geben.
Steuerungskabinett

1Die Steuerungskammer integriert importierte PLC, importierte Frequenzwandler und Schaltschalter, und die elektrischen Geräte verwenden die Marke Schneider.Anzeigeleuchten und Anschlussgeräte verwenden bekannte MarkenAuf der Oberseite des Schranks befinden sich dreifarbige Anzeigeleuchten und Summen, die beim ersten Mal eine Warnmeldung auslösen.
2. Die Steuerung vor Ort ist mit manuellen und automatischen Schaltknöpfen ausgestattet. Unter ihnen müssen Wasserzufuhr und Abfluss auf manuell-automatische Steuerung eingestellt werden.

Kontrolle der Poolstufe

1. Im Wasserbehälter befindet sich ein Flüssigkeitsmessgerät. Für den Flüssigkeitspegel werden zwei Flüssigkeitspegelkontrollpunkte festgelegt: die obere Grenze des Wasserpegels; die untere Grenze des Wasserpegels;Der elektrische Dreipositionssensor ist mit einem Sicherungs-Bodenkabel ausgestattetDer Flüssigkeitswert kann angepasst werden.
2In dem Sedimentationsbehälter sind mindestens zwei Flüssigkeitsmessgeräte installiert: der Wasserstand überschreitet die Obergrenze (Alarm).
3- Der Flüssigkeitsgehalt im Wasserbecken wird automatisch aufrechterhalten, wenn der Flüssigkeitsgehalt im Becken während der Arbeit auf die eingestellte Position sinkt, wird das Wasser automatisch wieder aufgefüllt,und die Wasserzufuhr wird nach Erreichen des festgelegten Flüssigkeitsniveaus automatisch eingestellt..


Regendusche

Regenduschgeräte umfassen hauptsächlich: Wasserpumpe, automatisches Druckreglerventil, Wasserdruckmessgerät (oder Wasserdrucksensor), Hauptleitung, Zweigleitung, Zweigleitung,Durchflussmesser (oder Durchflusssensor), Durchflussregelungsventil, Düse, Düse Rohrhalter, Rohrhalter Bewegungssystem und elektrische Steuerungssystem usw.Die Wasserzufuhrdruck Einstellung der Wasserpumpe muss sicherstellen, dass der Auslassdruck der Düse 150kPa±10kPa beträgt.Die Menge, der Auftrieb, die Durchflussgeschwindigkeit und der Rohrdurchmesser der Wasserpumpe müssen den Anforderungen des Systems entsprechen.Jede Spritzfläche muss das Fahrzeug mit den größten Außenabmessungen der Regentest und jedes geprüfte Teil jedes Fahrzeugs bedecken.. Die vorderen und mittleren Regenflächen müssen an die Veränderungen der Form und Größe des Fahrzeugs angepasst werden können.

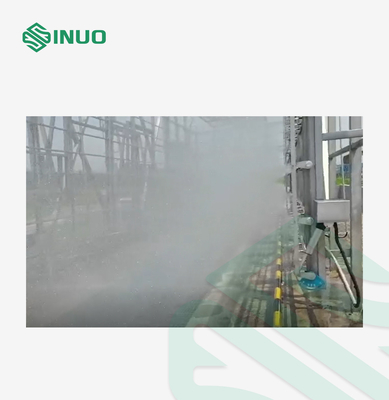

Die Regendusche sollte dafür sorgen, dass Wasser von vorne, hinten, unten, seitlich und oben auf das Fahrzeug gesprüht wird, um tote Flecken von Wasserversprühen zu vermeiden.und sicherstellen, dass der Wasserdruck und -durchfluss den verschiedenen Teilen des Fahrzeugs entsprechen, um die Anforderungen der Norm QC/T 476-2007 zu erfüllen. Die Rahmenstruktur der Regenduschrohrleitung ist einfach und schön und gewährleistet gleichzeitig Rost- und Stoßsicherheit.und es ist bequem für die Reparatur und Wartung von Teilen.


mit einer Breite von nicht mehr als 20 mm




1. Edelstahl Düse verwendet wird, und es kann leicht demontiert und gereinigt werden. Der Sprühzustand ist solide konisch, und der Kegelwinkel ist 60 Grad. Sprühen Winkel,die obere Düse ist senkrecht zur horizontalen Ebene (kann auch auf 45° eingestellt werden)Die Düsen sind in einem quadratischen Gitter angeordnet, es gibt keinen leeren Bereich im Sprühbereich und der Durchmesser des Düsenlochs beträgt 2,5 mm bis 3,0 mm.Der horizontale und vertikale Abstand zwischen den Düsen beträgt 400 mm.

2Der Abstand zwischen der Düse und der Außenfläche der entsprechenden Fahrzeugkarosserie: 700 mm ± 200 mm. Die unterste Düse befindet sich 200 mm unter dem Boden.

3. Die Achsen der oberen und unteren Düsen sind senkrecht zur horizontalen Ebene,und die Achsen der linken und rechten Düsen sind von 15 bis 90 Grad senkrecht zur Längsrichtung des Fahrzeugs einstellbar, mit automatischer und manueller Einstellung. Vorne und hinten sind manuelle Einstellwinkel von 90, 45, 30, 15 Grad.
