Automatische Prüfgeräte für Elektrofahrzeuge Regenprüfsystem für LKW-Transportfahrzeuge

LKW-Transportfahrzeug-Regen-Test-System-Elektro-Mobil-Testgerät

System-Zweck

Der Testzweck dieses Testsystems ist hauptsächlich die Fähigkeit des Produktes, Regenwasserdurchdringen und die wasserdichte Leistung zu verhindern wenn oder nachdem er, zum unter der Zustand des Regens zu regnen herausgestellt worden ist.

Überprüfen Sie, ob der Zusammenbau des Körpers, der Türen, der Fenster und des Schiebedachs normal ist, ob die versiegelnde Leistung zuverlässig ist und ob die Installationsmethode korrekt ist.

Dieses Testsystem wird hauptsächlich für die wasserdichte und versiegelnde Leistung von verschiedenen Arten von Packwagen benutzt.

Technische Parameter

1. Ausrüstungsfunktion: verwendet für den Regentest von Automobilen. Die Außenmaße der anwendbaren Fahrzeugstrecke von 3500×1400×1400mm bis 13700×2600×4200mm.

2. Regenintensität: der Durchschnitt der Front ist 7~12±1mm/min, und der Durchschnitt beider Seiten, ober, unterer und hinter ist 7~8±1mm/min. Die Regenintensität jedes Teils kann justiert werden.

3. Stromversorgung: Wechselstrom 5es-adrig dreiphasig380V±5% 50Hz oder lokale Dreiphasenstromversorgungsanforderungen des Matchkunden.

4. Düseneinspritzungsdruck: 150kPa±10kPa

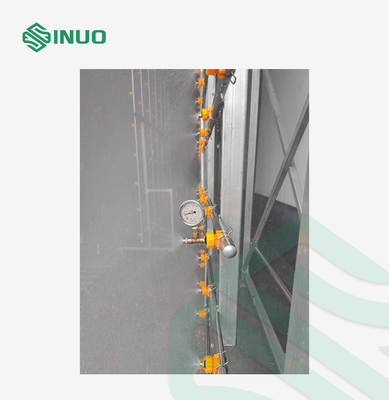

5. Manometer: installieren Sie ein Manometer am Ausgang der Wasserpumpe, Druck: 0~0.5MPa.

6. Strömungsmesser: Installieren Sie ein elektromagnetisches totalströmungsmesser nach dem selbst-Spülungsfilter am Ausgang der Wasserpumpe. Die Gesamtströmungsgeschwindigkeit ist 0-150m3/h. Das Abzweigrohr nimmt ein Sichtströmungsmesser an und ist nach dem Regelventil des Flusses installiert.

7, Regenzeit: 1 | 60min.

8. Entwurfsmaße des Rahmens des Regenentdeckungsraumes (Länge × Breite × Höhe): ungefähr 15000×5200×6000mm.

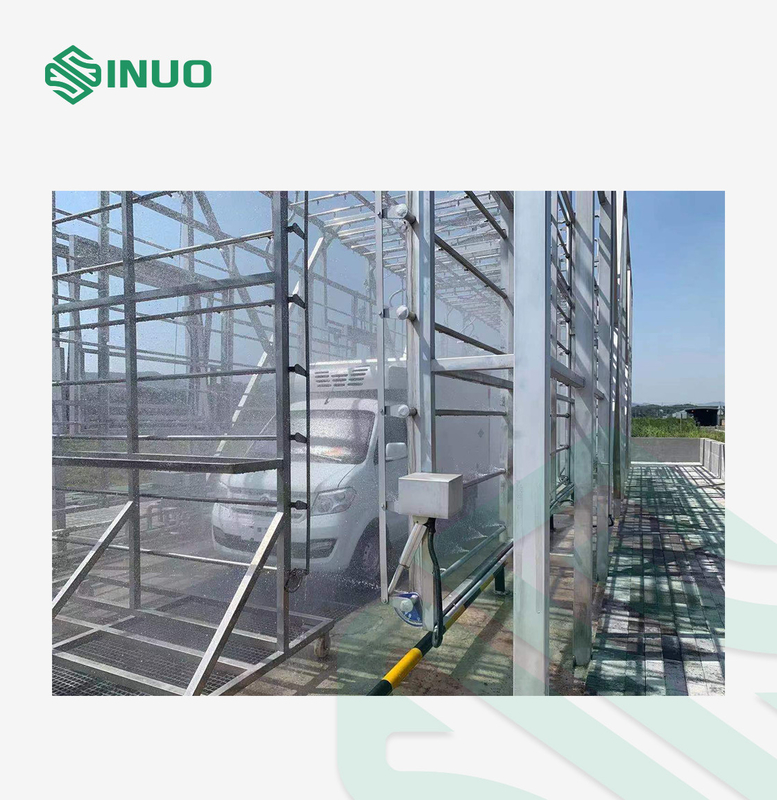

9. Der Regenentdeckungsraum ist eine Skelettart im Freien, ohne ein Dach und umgebenden schützenden Platten. Der Rahmen hebt die Schnittstelle und den Raum für eine Überdachung in der Zukunft errichten auf.

Einleitung der Struktur

1 die Hauptstruktur ist, dass das Fahrzeug das Testgebiet in die Vorwärtsrichtung und die Ausgänge in die Rückwärtsrichtung einträgt. Wegen der verschiedenen Fahrzeugtypen, muss das Hauptteil in drei Abschnitte unterteilt sein: vorder, mittlere und hinter. Die Hauptstruktur und die Wasserleitungen werden vom Edelstahl hergestellt. Er kann garantieren, dass alle Arten Fahrzeuge selbst überschreiten können.

2 die Länge der Spitzen- und Seitensprayabzweigrohre wird in drei Teile unterteilt, ist jedes Teil 5000mm in der Länge, und der vertikale und horizontale Zeichenabstand der Düsen ist 400mm. Die anhebende Struktur mit dem Abstand zwischen der Spitzendüse und dem Boden ist 2100mm | 4600mm, unter Verwendung des Stahldraht- und Rollenmechanismus, die Gesamterscheinung ist hohe Zuverlässigkeit, ist der Abstand zwischen jedem Teil 2100mm | 3300mm auf einer Seite, der Anschlag ist, unter Verwendung des elektrischen Ventilstößels justierbar und scissor Armklammer, die starke Stabilität ist.

3 das Wassersprayabzweigrohr mit einer drehenden Struktur an der Vorderseite wird normalerweise geregelt. Wenn sie völlig gedreht werden muss, um sich zu öffnen, kann sie den Durchgang von verschiedenen Fahrzeugen sicherstellen. Wenn sie völlig geschlossen ist, ist der Abstand zwischen der obersten Düse und den Spitzen- (Höchstposition) und Seitendüsen 900mm.

4 der hintere Teil ist die Struktur der mobilen Laufkatze für das Wassersprayabzweigrohr, das in die Regenhalle hin und her sich bewegen kann, um zu garantieren, dass es die Bedingungen von verschiedenen Längen und von Größen von verschiedenen Fahrzeugen erfüllen kann. Wenn eine gewünschte Position erreicht wird, kann die Laufkatze repariert werden und die Wasserleitung kann schnell angeschlossen werden. Die Breite der Laufkatze ist nicht größer als 2600mm.

Befindet sich das unteres Sprühen 5 mitten in der Längsrichtung. Drei Gruppen der Sprührohre werden auch in vordere, mittlere und hintere Dreiabschnittsteuerung unterteilt, um verschiedene Längen des Sprühens zu bilden. Die Oberfläche wird mit Chrom überzogenem Grill verdickt.

6 für die Teile, in denen die Sprühposition bewegt werden muss, wird es empfohlen, um eine absolut zuverlässige mechanische Stangengetriebeart zu benutzen. Die treibende Spitzenenergie kann ein elektrischer Handkurbelhandmechanismus sein, und die Seite kann ein elektrischer Stoßzylinder sein.
