| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN2210-35 |
| MOQ: | 1 |
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 100 PC/Monat |
UL 2594 Abschnitt 8.2 Abbildung 6 Gelenksonde
GeräteübersichtzumUL 2594 Abschnitt 8.2 Abbildung 6 Gelenksonde
Standard: UL 2594 Abschnitt 8.2 Abbildung 6.
Anwendung: Es wird häufig bei der Prüfung des Gehäuseschutzes von elektrischen Geräten verwendet.
Prüfmuster: Leicht zugängliche stromführende Gehäuseteile oder mechanische Teile.
Merkmal: Nylongriff + Sonde, es wird nach der Standardfigur hergestellt.
Technische ParameterzumUL 2594 Abschnitt 8.2 Abbildung 6 Gelenksonde
| Sondenmaterial | Rostfreier Stahl |
| Griffmaterial | Nylon |
| Angewandte Kraft | Ohne eingebaute Kraft, sollte mit einem Kraftmesser funktionieren |
| Angewandte Normen | UL 2594 Abschnitt 8.2 Abbildung 6 |
Beschreibung relevanter StandardszumUL 2594 Abschnitt 8.2 Abbildung 6 Gelenksonde
8 Schutz der Benutzer – Zugänglichkeit und Benutzerwartung
8.1 Allgemeines
8.1.1 Die Anforderungen in diesem Abschnitt gelten für Teile, die für den Benutzer zugänglich sind.Informationen zum Schutz des Servicepersonals finden Sie unter Schutz des Servicepersonals, 32.
8.2 Zugänglichkeit
8.2.1 Um das Risiko eines unbeabsichtigten Kontakts zu verringern, der zu einem Stromschlag durch ein nicht isoliertes aktives Teil oder einen folienbeschichteten Draht führt, muss eine Öffnung in einem Gehäuse entweder:
a) Für eine Öffnung, die eine kleinere Abmessung von weniger als 25,4 mm (1 Zoll) hat.ein solches Teil oder Draht darf nicht von der in Abbildung 6.oder dargestellten Sonde berührt werden
b) Bei einer Öffnung mit einer kleineren Abmessung von 25,4 mm (1 Zoll) oder mehr muss ein solches Teil oder Draht von der Öffnung wie in Tabelle 8 angegeben beabstandet sein.
Tabelle 8
| Erforderlicher Mindestabstand von einer Öffnung zu einem Teil, bei dem die Gefahr eines Stromschlags besteht | |||
| Geringes Öffnungsmaßein, b | Mindestabstand von Öffnung zu Teilb | ||
| mm | Zoll | mm | Zoll |
| 25.4 | (1) | 165,0 | (6-1/2) |
| 31.8 | (1-1/4) | 190,0 | (7-1/2) |
| 38.1 | (1-1/2) | 318,0 | (12-1/2) |
| 47.6 | (1-7/8) | 394,0 | (15-1/2) |
| 54,0 | (2-1/8) | 444,0 | (17-1/2) |
| c | 762.0 | (30) | |
|
aSiehe 8.2.4 bZwischen 19,1 und 54 mm (3/4 und 2-1/8 Zoll) muss durch Interpolation ein Wert zwischen den in der Tabelle angegebenen Werten ermittelt werden. cMehr als 54 mm (2-1/8 Zoll) und nicht mehr als 152,0 mm (6 Zoll). |
|||

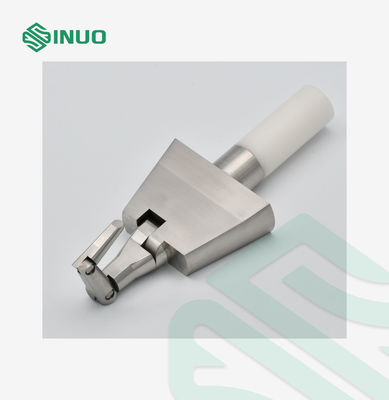

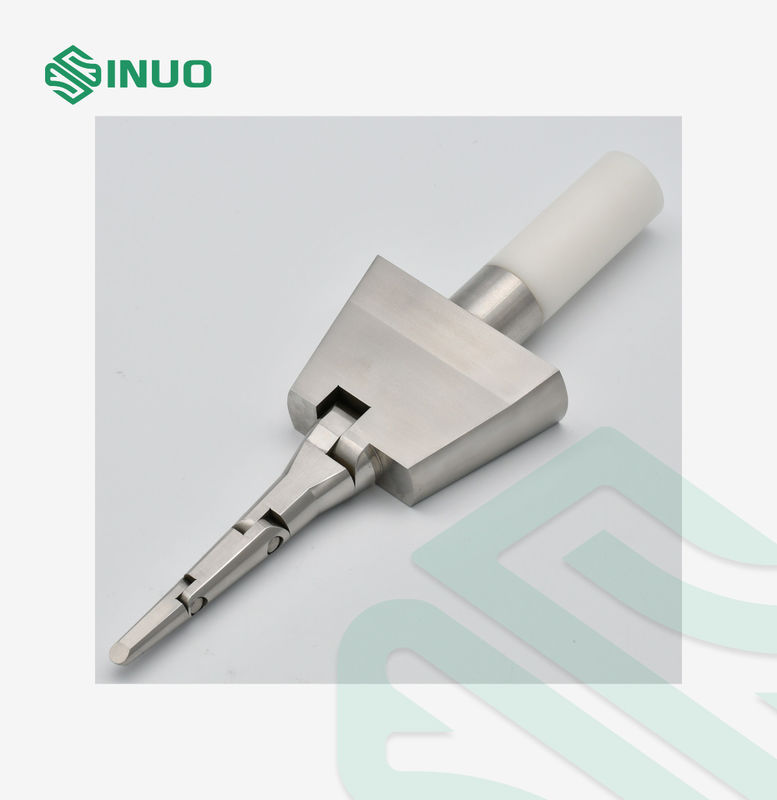

Bilder fürUL 2594 Abschnitt 8.2 Abbildung 6 Gelenksonde
