| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN886-1200L |
| MOQ: | 1 |
| Preis: | Customized |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 10 Sätze/Monat |
Umgebungstestkammer für hohe und niedrige Temperaturen mit R448a-Kältemittel
Erfüllte Standards
IEC60068-2-1:2007 „Umweltprüfung – Teil 2-1: Tests – Test A: Kälte, IDT“
IEC60068-2-2:2007 „Umweltprüfungen – Teil 2-1: Tests – Test B – trockene Hitze, IDT“
IEC60068-2-30:2005 „Umweltprüfungen – Teil 2-30: Tests – Test Db: Feuchte Hitze, zyklisch (12h+12h-Zyklus), IDT“
IEC60068-2-78:2012 „Umweltprüfungen – Teil 2-78: Tests – Prüfkabine: Feuchte Hitze, stationärer Zustand, IDT“
Technische Parameter
Länder wie Kanada und die Vereinigten Staaten haben relativ hohe Anforderungen an den Einsatz von Kältemitteln.Kältemittel wie R404a dürfen nicht verwendet werden und erfordern die Verwendung der umweltfreundlicheren R448a und R 508b, daher verzichten wir auf diese Art von Kammern mit konstanter Temperatur und Feuchtigkeit, um die örtlichen Umweltschutzrichtlinien zu erfüllen:
| 1. Probenbeschränkung | Diese Prüfkammer verbietet: Prüfung oder Lagerung von brennbaren, explosiven und flüchtigen Stoffproben Prüfung oder Lagerung von Proben ätzender Stoffe Testen oder Lagern von biologischen Proben Prüfung oder Lagerung von Proben starker elektromagnetischer Emissionsquellen Prüfung oder Lagerung radioaktiver Materialproben Prüfung oder Lagerung hochgiftiger Stoffproben Prüfung oder Lagerung von Proben, die während der Prüfung oder Lagerung brennbare, explosive, flüchtige, hochgiftige, korrosive und radioaktive Materialien erzeugen können |
||
| 2. Volumen, Größe und Gewicht | |||
| Nominales Inhaltsvolumen | 1200L | ||
| Größe der inneren Kammer | B(1000) mm *T (1000) mm* H (1200) mm | ||
| Äußere Abmessungen | Ca.B (1450) mm *T (1250) mm* H (2050) mm (ohne Motoroberteil) | ||
| Gewicht | Ca.780KG | ||
| 3. Leistung | |||
| Temperaturbereich | Temperaturbereich: -55 ℃～+100℃ | ||
| Feuchtigkeitsbereich |
(25 ～ 98) % RH (siehe Temperatur- und Feuchtigkeitsregelbereichsdiagramm, keine aktive Nass- und Wärmelast)
Temperatur- und Luftfeuchtigkeitsdiagramm mit steuerbarem Bereich |
||
| Temperaturschwankungen | ≤ ± 0,5 ℃ (stabiler Zustand) | ||
| Temperaturgleichmäßigkeit | ≤2.0℃ (stabiler Zustand) | ||
| Erhitzungszeit | 3℃/min (nichtlinear im Leerlauf) | ||
| Kühlzeit | 1℃/min (nichtlinear im Leerlauf) | ||
|
Fehler der relativen Luftfeuchtigkeit (Nur bei feuchter Hitze) |
±3,0 % relative Luftfeuchtigkeit | ||
| Genauigkeit der Temperatur- und Feuchtigkeitsanzeige | 0,01 °C/0,1 % relative Luftfeuchtigkeit | ||
| Tragfähigkeit bei lebender Last |
1000 Watt bei +20°C; 800 Watt bei 0°C; 500 Watt bei -20 °C;und 300 Watt bei -40 °C. |
||
| Arbeitsgeräusch |
Schallpegel ≤ 85 dB (Gemessen in einem schalldichten Raum mit einer Umgebungstemperatur von 25 °C und geringem Echo; mit A-Bewertung wird der Mittelwert von 8 Punkten getestet; jeder Testpunkt ist 1 Meter von der Geräuschquelle und 1 Meter vom Boden entfernt) |
||
| 4. Strukturmerkmale | |||
| Material | 1. Außenwandmaterial: Kaltgewalzte Stahlplatte, Beizen und Phosphatieren von fortschrittlicher Pulver-Backfarbe 2. Material der Innenwand: Edelstahlplatte SUS304# 3. Dämmmaterial der Kammer: Polyurethan-Hartschaum + Glasfaser |
||
| Luftkanalteile | Radialventilator;Der Luftauslass kann die Luftmenge, die Höhe und die Rückluftmenge einstellen | ||
| Tür | Einzelne offene Tür mit reaktionsfreiem Griff, die Tür ist mit einem Beobachtungsfenster, einer Beleuchtungslampe, einem elektrischen Antikondensationsheizgerät für Fenster- / Türrahmen und einer Türgröße von 1,0 x 1,2 m ausgestattet | ||
| Beobachtungsfenster | Die Tür ist mit einem Sichtfenster aus explosionsgeschütztem gehärtetem Glas mit leitender Folie (mit Antikondensationsfunktion), Fenstergröße: 500 B × 600 H (mm) | ||
| Fan | Zentrifugalventilator mit langer Achse | ||
| Probengestell | Zwei eingebaute verstellbare bewegliche Tablettroste aus Edelstahl | ||
| Laufrad | Verwenden Sie aus Taiwan importiertes Edelstahllaufrad | ||
| Heizung | Elektroheizung aus Nickel-Chrom-Legierung | ||
| Kältekompressor | Französischer Tecumseh-Kompressor | ||
| Verdampfer | Lamellenverdampfer | ||
| Kühlverfahren | Mechanische Verdichterkaskade | ||
| Kühlungsmethode | Luftkühlung | ||
| Temperaturkontrollinstrument | 7-Zoll-Smart-LCD-Touch-programmierbare Steuerung | ||
| Bleiloch | Φ50mm, 2 Stück, jeder ist mit einem speziellen Moosgummistopfen ausgestattet (auf der linken Seite der Kammer) | ||
| Abnehmbare Regale | 2 Sets, jedes kann mindestens 20 kg tragen | ||
| 5. Heizungs-, Befeuchtungs- und Kältesysteme und ihre Funktionsprinzipien | |||
| Heizsystem | Anti-Trocken-Heizrohr aus Edelstahl mit eingebautem Heizdraht aus Nickel-Chrom-Legierung | ||
| Zum Heizen wird ein U-förmiger Hochgeschwindigkeitsheizer aus Edelstahl mit Lamellen verwendet | |||
| Völlig unabhängiges System, beeinflusst den Steuerkreis nicht | |||
| Befeuchtungssystem |
Befeuchtungsmethode: 1. Befeuchtungsmethode mit externem abnehmbarem Boiler oder Befeuchtung mit eingebautem Wassertank 2. Gepanzerter Luftbefeuchter aus Edelstahl 3. Befeuchtersteuerungsmodus: berührungslose Impulsbreiteneinstellung mit gleicher Periode, SSR (Halbleiterrelais) 4. Wasserstandskontrollgerät, Luftbefeuchter gegen Trockenbrennen, Gerät zum Sammeln von Sedimenten, Beobachtungsfenster für den Flüssigkeitsstand 5. Befeuchterleistung: 6KW Luftbefeuchter: 1. Automatisches Wasserversorgungsgerät oder elektrische automatische Wassernachfüllung auf Knopfdruck 2. RO-Membran + Aktivkohle-Wasserzulauffilter, zur Reinigung abnehmbar 3. Elektronischer Füllstandsschalter mit doppeltem Wasserstand für hohe und niedrige Temperaturen, um Fehlbedienungen zu vermeiden 4. Wassermangel und leerer Heizungs- und Übertemperaturschutz + Ultra-Niedrigwasserschutz + Wasserversorgungs-Überzeitschutz, um den sicheren Betrieb der Ausrüstung zu gewährleisten |
||
| Kühlsystem | Kühlmethode: Luftkühlung | ||
| Kältekompressor: Französischer Tecumseh-Kompressor mit umweltfreundlichem Kältemittel | |||
| Kältemittel-Kupferrohr: Kältemittel-Kupferrohr der inneren Spirale K-TYPE | |||
| Kondensator: luftgekühlter Kondensator mit wellenförmiger Rippe | |||
| Verdampfer: FIN-ROHR-Verdampfer vom Slope-Typ | |||
| Gefrierelement: Original importiertes Magnetventil, Trockenfilter usw. | |||
| Kältemittel: R448a & R508b | |||
| Merkmale | Die Rohrleitungen des gesamten Systems werden einer 22kg Lecksuchprüfung unterzogen | ||
| Das Heiz- und Kühlsystem ist völlig unabhängig | |||
| Ausgestattet mit den professionellen technischen Eigenschaften des Unternehmens kann es verhindern, dass der Hochtemperatur- und Hochdruckluftstrom zur Kühlmaschine zurückkehrt und das System beschädigt. | |||
| Alle Aktionsprogramme des Kühlsystems werden vollständig von der Mikrocomputersteuerung gesteuert | |||
| 6. Elektrisches Kontrollsystem | |||
| Name | Marke | Anmerkung | |
|
Kompressor
|
Tecumseh, Frankreich |
|
|
| Druckrelais | Dänemark DANFOSS oder Amerika EMERSON |
|
|
| Verdampfungsdruckregler | Dänemark DANFOSS | |
|
| Filtertrockner | Dänemark DANFOSS oder Amerika EMERSON |
|
|
| Drosselvorrichtung | Kapillar- oder Expansionsventil | |
|
| Magnetventil | Japan SAGLNOMIYA oder Italien CASTEL oder Amerika EMERSON |
|
|
| Expansionsventil | Dänemark DANFOSS |
|
|
| 7. Regulierungssystem | |||
| Regulierungsmethode |
Zwangsbelüftung, Ausgleichstemperaturregelungsverfahren.Das Steuersystem steuert die Ausgabe der Heizung durch die automatische PID-Berechnungsausgabe gemäß dem vom System eingestellten Temperaturpunkt und erreicht schließlich ein dynamisches Gleichgewicht.
|
||
| Zirkulationsvorrichtung | Der eingebaute Klimaraum, der Umluftkanal und der lange Axiallüfter können den Luftstrom und die Heizleistung verbessern, indem sie den Luftstrom verbessern und die Temperaturgleichmäßigkeit der Prüfkammer erheblich verbessern. | ||
| 8. Programmkontrollsystem | |||
| Regler | 7-Zoll-Smart-LCD-Touch-programmierbare Steuerung | ||
| Hochauflösender Touch-Bildschirm | Beliebige Einstellung von festen Bedingungen, Programmbedingungen und Einstellung von Härtungstestname, Seriennummer usw. | ||
| Zeitbereich kann eingestellt werden | 0—999H59Min | ||
| Programmierbarer Modus | Gleichzeitig können 120 Programmgruppen mit unterschiedlichen Bedingungen eingestellt werden.In jeder Gruppe von Programmen kann es in 1200 Segmente unterteilt werden, und ein Teil der Anzahl von Segmenten kann willkürlich abgefangen werden, um den Zyklus auszuführen oder um Zyklusarbeit eines beliebigen Abschnitts oder einer Gruppe auszuführen. | ||
| Sicherheit | Es verfügt über einen Abschaltspeicher, der bei Spannungswiederkehr die restlichen Programme weiter ausführen kann und als Maschinentermin zur Ausführung der Inbetriebnahme und Maschinenlaufzeit genutzt werden kann. | ||
| Kontrolle | Der Temperaturanstieg und -abfall kann zur Steigungssteuerung, Kurvensteuerung verwendet werden und hat die Funktion von selbstkorrigierenden Temperatur- und Feuchtigkeitsbezugspunkten.Es hat die Funktion der automatischen PID-Berechnung, die den durch manuelle Einstellung verursachten Komfort verringern kann. | ||
| Kommunikationsfunktion | U-Disk-Schnittstelle, RS-232-Schnittstelle, Fehlbedienungs-Hardwaresperre (LOCK), Computerkommunikationssoftware wird bereitgestellt | ||
| Einstellung | Einstellungen und alle Bedingungen werden automatisch vom Mikrocomputer gesperrt | ||
| Alarm | Tritt während der Einstellung oder im Betrieb ein Fehler auf, wird ein Warnsignal ausgegeben | ||
| Ausgabe | Der Controller verfügt über einen Aufzeichnungssignal-Anschlussausgang, der an einen Temperatur- und Feuchtigkeitsschreiber angeschlossen werden kann und Aufzeichnungskurven ausgeben kann | ||
| Schnittstelle | Ausgestattet mit einer Standard-RS-232-Kommunikationsschnittstelle, lange Übertragungsdistanz, kann zur Steuerung und Aufzeichnung an einen PC angeschlossen werden. | ||
| 9. Sicherheitsschutzvorrichtung | |||
| Kühlsystem | 1. Überhitzungsschutz des Kompressors 2. Überstromschutz des Kompressors 3. Kompressor-Hoch- und Niederdruckschutz 4. Kompressoröldruckschutz (optional für große halbhermetische Kompressoren) 5. Übertemperaturschutz für Flüssigkeitsvorlauftemperatur 6. Ultrahochdruckentlastungsschutz 7. Luftgekühlt: Überhitzungsschutz des Kondensatorlüfters |
||
| Test Kammer | 1. Einstellbarer Übertemperaturschutz 2. Begrenzen Sie den Übertemperaturschutz der Klimakanäle 3. Überhitzungsschutz des Lüftermotors |
||
| Anderer Schutz |
1. Gesamtstromphasenfolge und Phasenausfallschutz (gilt für dreiphasige Stromversorgung) 2. Überlast- und Kurzschlussschutz 3. Alarmschutz bei Ausfall des Kühlsystems durch mehrfaches Öffnen der Box |
||
| 10. Nutzungsbedingungen(Die folgenden Bedingungen werden vom Benutzer garantiert) | |||
| Der Installationsort |
1. Der Boden ist eben und gut belüftet
A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com |
||
| Umweltbedingungen | 1. Temperatur: 5 ℃ ~ 35 ℃ 2. Relative Luftfeuchtigkeit: ≤85% 3. Luftdruck: 86 kPa ~ 106 kPa |
||
| Stromversorgungsbedingungen | Anforderungen an die Stromversorgung: 1. Kommen Sie mit einer 20 kVA AC-Frequenzleistung, um zu erreichen, dass die Testkammer unter einer Eingangsspannung von 208 V bis 230 V arbeitet, Phase: 3 Phasen, Frequenz: 60 Hz 2. Der Widerstand der Schutzerde beträgt weniger als 4 Ω 3. Der Benutzer muss das Gerät mit einem Luft- oder Netzschalter der entsprechenden Kapazität am Installationsort konfigurieren, und dieser Schalter muss unabhängig vom Gerät verwendet werden |
||
| Maximaler Strom maximaler Energieverbrauch |
Imax ≤ 32A Pmax ≤ 15KW |
||
| Andere | Das Öffnen der Tür der Prüfkammer während des Tests führt zu Temperatur- und Feuchtigkeitsschwankungen in der Kammer;Wenn die Tür mehrmals geöffnet oder längere Zeit offen gelassen wird oder der Prüfling während der Prüfung Feuchtigkeit abgibt, kann der Wärmetauscher der Kälteanlage einfrieren und funktioniert nicht. | ||
Was sind die Vorteile einer solchen Klimakammer?
Unsere umweltfreundlichen Testkammern verwenden die Kältemittel R448a und R 508b.
Länder wie Kanada und die Vereinigten Staaten haben relativ hohe Anforderungen an den Einsatz von Kältemitteln.Kältemittel wie R404a dürfen nicht verwendet werden, es werden die umweltfreundlicheren R448a & R 508b benötigt.Daher bringen wir diese Art von Kammern mit konstanter Temperatur und Feuchtigkeit auf den Markt, um die lokalen Umweltschutzrichtlinien der Kunden zu erfüllen.

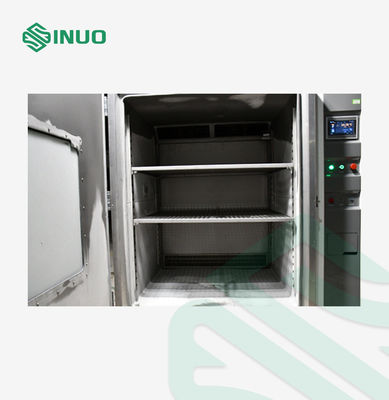

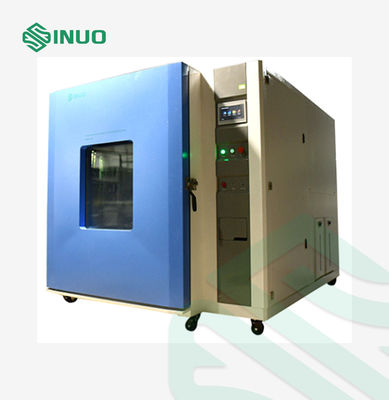

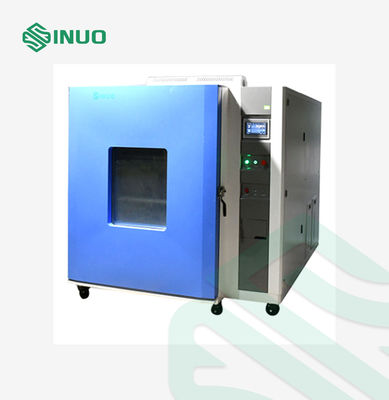

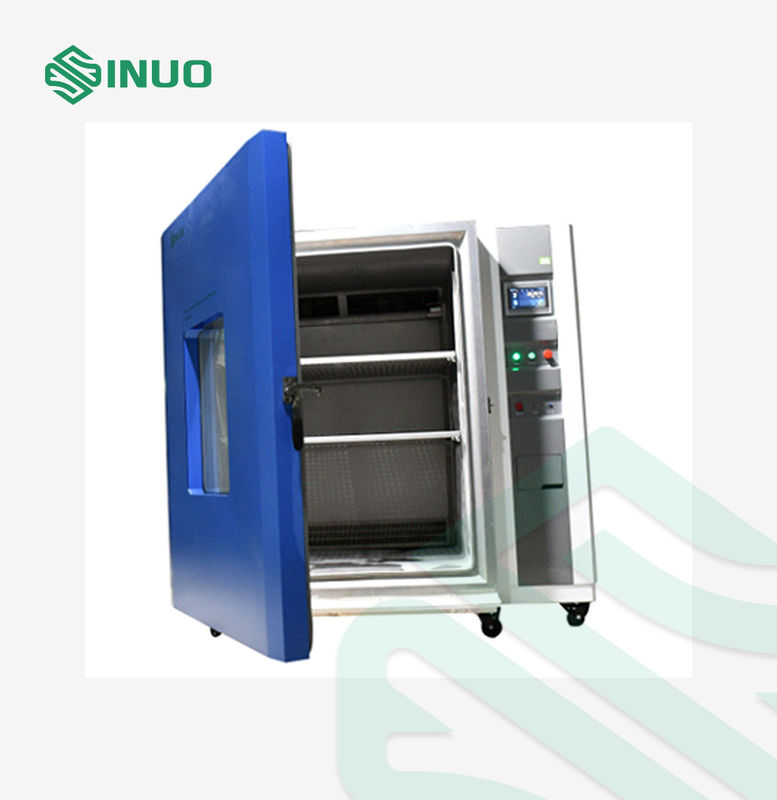

Bild als Referenz
