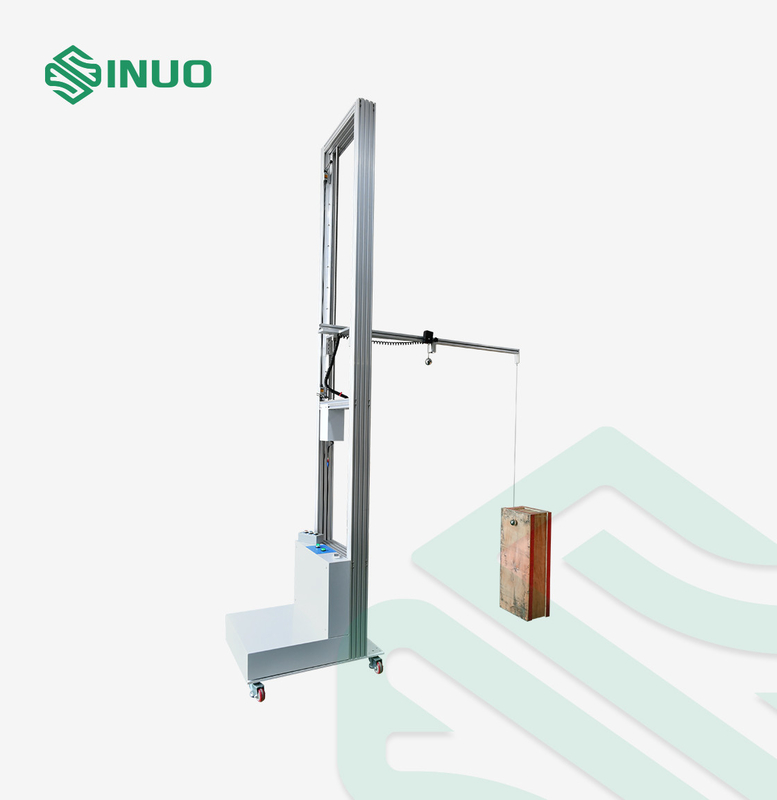

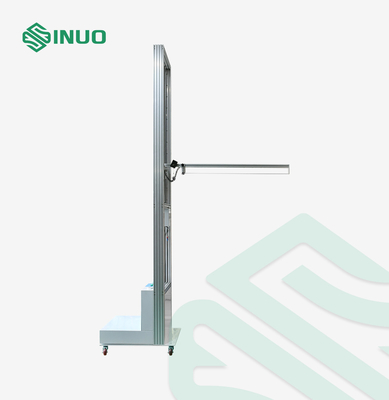

UL 2594 Versorgungsausrüstung für Elektrofahrzeuge 50-mm-Stahlkugel-Schlagprüfgerät

Stahlkugel-Schlagprüfgerät fürVersorgungsausrüstung für Elektrofahrzeuge

Erfüllte Standards und Klauseln fürStahlkugel-Schlagprüfgerät

Dieses Stahlkugel-Aufpralltestgerät für Elektrofahrzeuge erfüllt die Anforderungen UL 2594 Abschnitt 57 Abbildung 18 und 19 usw.

Technische Parameter fürStahlkugel-Schlagprüfgerät

Stromversorgung: AC220 50Hz

Steuerungsmethode: Taste + Infrarot-Fernbedienung

Schlagstahlkugel: Durchmesser 50 mm, 500 ± 25 g, mit Ring.Lagerstahlmaterial: GCr15, Härte über HRC60.

Stahldrahtseil: Ф1mm, Material Edelstahl 304, gummiert, Länge 1,3m, verstellbar

Der Höhenbereich der Probe: 0,5 bis 2,0 m, die Länge und Breite der Probe sind nicht begrenzt

Höhenbereich des Aufprallpunkts der Stahlkugel: 0,5 bis 2,0 m

Die Hubart der Geräteauslösetraverse: Sie wird durch den motorischen Hubmechanismus eingestellt

Höhenanzeige: 2 m dickes Edelstahllineal, Mindestskalierung 1 mm

Auslösemethode: elektromagnetische Auslösung


GeräteübersichtzumStahlkugel-Schlagprüfgerät


Diese Elektrofahrzeug-Stahlkugel-Schlagprüfgerätanwendung: Es ist für Fallschlagprüfungen für Gerätegehäuse geeignet.

Prüfmuster: Ladestation für Elektrofahrzeuge, Leuchten, Audio-, Video- und ähnliche elektronische Geräte, Einrichtungen der Informationstechnik

Feature:

1. Vertikaler Falltest: Das System steuert den Elektromagneten, um eine massive Stahlkugel von Ф50 mm, 500 ± 25 g freizugeben, so dass sie frei aus einer Höhe von 1,3 m auf die Oberfläche der Ladestation fallen kann, und der Aufprallenergietest von 6,5 J wird auf der Probe erzeugt;
2. Schwingschlagtest: Das System steuert den Elektromagneten, um die massive Stahlkugel von Ф50 mm, 500 ± 25 g freizugeben, so dass sie frei von der horizontalen 0°-Position entlang des 1,3 m langen Stahldrahtseils schwingt, um auf die Seite der Ladestation aufzuschlagen Auf der Probe wird ein Schlagenergietest von 6,5 J erzeugt;der Schlag kann an den Seiten der vier 90°-Richtungen der Probe durchgeführt werden.
3. Unter Verwendung einer Wagenstruktur kann es beweglich und um die Probe herum positioniert werden und verschiedene Seiten der Probe testen.
4. Die elektrische Hebestruktur wird übernommen, die Installation von Stahlkugeln ist arbeitssparend und der Aufprall auf die oberen und seitlichen Oberflächen der Probe in verschiedenen Höhen wird erfüllt.
5. Es wird durch einen Elektromagneten ausgelöst, der über eine Infrarot-Fernbedienung mit hohem Sicherheitsfaktor gesteuert werden kann.
6. Es gibt zwei Schlagarten: Vertikalschlag und Pendelschlag, die die Normanforderungen voll erfüllen
7. Die Ausrüstung kann Tests in zwei Formen von vertikalem Fall und Schwingschlag durchführen


ArbeitsschrittezumStahlkugel-Schlagprüfgerät


Test-Vorbereitungen
1. Fixieren Sie die Probe in der normalen Position, um sicherzustellen, dass die Auflagefläche eine starre Auflagefläche ist und der Boden und die Wand als Auflagefläche bevorzugt werden.
2. Schließen Sie das Gerät an die 220-V-Stromversorgung an und wählen Sie die Fallmethode gemäß dem Muster aus: vertikaler Fall oder Schwingschlag.

Vertikaler Aufpralltest

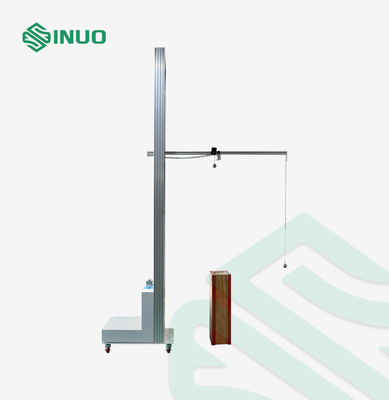

1. Bewegen Sie das Gerät so, dass sich die Stange, die die Stahlkugel hält, über der Probe befindet, und stellen Sie die Position des Elektromagneten und der vertikalen Stahlkugel fein ein, damit die Stahlkugel an der Stelle auftrifft, an der die Probe auftreffen muss.Ziehen Sie die Schrauben fest, um die Position des Elektromagneten und der Stahlkugel zu fixieren, und befestigen Sie die Bremsvorrichtung am Geräterad, um zu verhindern, dass sich das Gerät bewegt.
2. Verlängern Sie das Stahldrahtseil der vertikalen Schlagstahlkugel auf mehr als 1,3 m, platzieren Sie die Stahlkugel auf dem Elektromagneten und drücken Sie die Entriegelungstaste oder 5 der drahtlosen Fernbedienung.Die Kontrollleuchte der Taste leuchtet und der Elektromagnet wird erregt, um die Stahlkugel anzuziehen.
3. Drücken Sie die Aufwärts- (Funkfernbedienung 3) oder Abwärtstaste (Funkfernbedienung 4), so dass der Abstand zwischen der Unterseite der Stahlkugel und der Oberfläche der Probe 1,3 m hoch ist.
4. Drücken Sie die Freigabetaste erneut, damit die Taste springt, oder die Taste 6 der drahtlosen Fernbedienung, der Elektromagnet wird ausgeschaltet und die Stahlkugel wird freigegeben, und die Stahlkugel befindet sich im freien Fall, um auf die Probe zu treffen.

Oszillierender Schlagtest
1. Bewegen Sie das Gerät so, dass die oszillierende Stahlkugel in vertikalem Kontakt mit der Oberfläche der Probe steht.
2. Setzen Sie die Stahlkugel auf den Elektromagneten und drücken Sie die Auslösetaste oder 5 der Funkfernbedienung.Die Kontrollleuchte der Taste leuchtet und der Elektromagnet wird erregt, um die Stahlkugel anzuziehen.

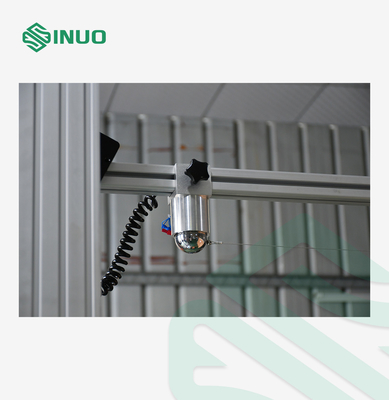

3. Lösen Sie die Torx-Schraube am Elektromagneten, bewegen Sie sie nach links, sodass das Drahtseil der Stahlkugel gerade ist, und verriegeln Sie die Torx-Schraube am Elektromagneten, wie in der Abbildung unten gezeigt.
4. Drücken Sie die Aufwärts- (Funkfernbedienung 3) oder Abwärtstaste (Funkfernbedienung 4), um den Auftreffpunkt der Probe zu bestimmen.
5. Drücken Sie die Auslösetaste oder die Taste 6 der drahtlosen Fernbedienung erneut, um die Stahlkugel freizugeben.Die Stahlkugel trifft in einer freien Fallbewegung auf die Probe.Greifen Sie nach dem Aufprall die Stahlkugel mit der Hand, um einen sekundären Aufprall zu verhindern.

Überprüfen Sie die Probe
Überprüfen Sie nach dem Test die Aufprallposition der Probe und beurteilen Sie, ob die Probe gemäß den Standardanforderungen qualifiziert ist.
