ECE-R100 explosionssichere Kammer des hohe gegenwärtige EV Batterie-Testgerät-100mA

Markenbezeichnung:	Sinuo
Modellnummer:	SN5512
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	2 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

Calibration Certificate (Cost Additional)

Angewandter Standard:

ECE-R100 und etc.

Temperaturspanne:

-40℃ zu ℃ 800

Erwerbs-Rate:

Temperaturgenauigkeit:

≥0.5℃

Spannungs-Erwerb:

0-100V

Spannungs-Genauigkeit:

±0.1%FS

Spannung messen:

0~10000A

Gegenwärtige Entschließung:

100mA

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

2 Sätze/Monat

Hervorheben:

ECE-R100 EV Batterie-Testgerät

Batterie-Testgerät 100mA EV

Explosionssichere Kammer ECE-R100

Beschreibung des Produkts

ECE-R100 EV hoher gegenwärtiger Kurzschluss und Temperaturüberwachungs-explosionssichere Kammer

Eingewilligte Standards u. Klauseln

Diese explosionssichere Kammer ist sich anpaßt an die Standards ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 und GB/T 31485-2015.

Technische Parameter

Maximaler Kurzschlussstrom	≥10000A
Maßgenauigkeit	≤5A
Steuermethode	Plc-Farbnote + Fernsteuerungs durch Langstrecke + Computerüberwachungsmodus, unter Verwendung der Fernbedienung durch die Langstrecken- und zwei Steuermodi vor Ort, der Kurzschlussprozeß wird durch Steuerung abgeschlossen.
Bogen, der Kasten auslöscht	W500 X H500 X D500mm
Geräteabmaße	W700 X H1750 X D800mm
Vakuumstrecke	0 \| -60Kpa (justierbar)
Gerätstromkreiswiderstand	≤5mΩ
Antriebspannung	Wechselstrom 1kv/1.2-50μs (Spitze) 1min
DC-Antwortzeit	≤5μs
Mechanische Lebensdauer	300.000mal
Elektrische Lebensdauer	Widerstrebende Last 50.000mal, induktive Belastung: widerstrebende Last 60%le, 20.000mal
Unter Verwendung elektrischen	Wechselstrom 220V
Seillänge	4 Meter
Energie	1.0KW
Kontaktgeber	Bogenauslöschung, rostfest
KurzschlussHaltezeit	Mehr als 48H
Antwortzeit	20ms
Nutzleistung	5KW
Lastswiderstand	0.5mΩ
Ausstrahlen	Kalter Wind
Fernsteuerungsüberwachungsanlage	Die Einstellung aller Steuerparameter, Datenerfassung und Videos kann durch einen Computer 20m weg von dem Gerät bearbeitet werden; das notierende Hochgeschwindigkeitsoszilloskop sammelt das totalgegenwärtige und der Datensammler sammelt 5 Kanäle einzelne Spannung und Gesamtspannung
Datenschnittstelle	USB
Kurzschlusskabel	Ausgerüstet mit feuerfestem und Constantankabel Kurzschluss der hohen Temperatur beständigem, ist die Länge nicht kleiner als 5M
Installieren Sie Schutzgeräte	Es hat Schutzfunktionen wie Überspannung, Überhitzung und Überstrom sowie Schutz gegen den Kurzschluss, der durch das misoperation der Prüfvorrichtung, positive und negative Verbindung von Batterieelektroden, etc. verursacht wird.
Notausschalter	Ausgerüstet mit „Notaus“ Knopf auf dem Hauptgerät

Ausrüstungs-Überblick

Testzweck: Dem hoch-gegenwärtigen Kurzschlussfernsteuerungsgerät ist basiert auf den Anforderungen von verschiedenen Batteriekurzschlussprüfnormen entworfen. Das Kurzschlussgerät muss die Innenwiderstandstrecke treffen <5m>

Entwurfsüberblick: Der Schaltplan des Kurzschlussgerätes muss auch in der Lage sein, der Auswirkung von großen Strom zu widerstehen, also wählen wir elektromagnetische Kontaktgeber Industriellgrad DCs, Gesamtkupferanschlüsse und interne Ablenkung des dicken Kupferblechs, und der eingebaute aktive Ballaxialventilator bietet effektiven Wärmeableitungsschutz, der das hoch-gegenwärtige Kurzschlussgerät ist sicherer, verringert effektiv den Verlust des Testgeräts und sicherstellt die Genauigkeit der Testdaten herstellt.

Eigenschaften

Hoher gegenwärtiger Kontaktgeber	Direktübertragung auf und weg von DC-Funktionsspannung bis zu 750V;
	Bewertetes arbeitendes gegenwärtiges 10000A, unter Verwendung des Vakuumbogen-Auslöschungssystems;
	Niedriger Durchgangswiderstand von Kontakten und von schneller Antwort;
	Der Kontaktgeber hat zuverlässige Aktion, Sicherheit, lange Nutzungsdauer und bequeme Wartung.
Temperatursammlung	Temperaturspanne: - 40℃ zu ℃ 800;
	Temperaturfühler: Thermoelement
	Erwerbsrate: 1s
	Temperaturgenauigkeit: ≥0.5℃
	2 Kanäle
Spannungserwerb	Spannungserwerb: 0-100V,
	Spannungsgenauigkeit: ±0.1%FS
	Spannungsentschließung 10mV
	Erwerbsrate: 1s
	Zusätzlicher Spannungserwerb: 1channel
	Datenschnittstelle: USB
Gegenwärtiger Erwerb	Messende Spannung: 0~10000A;
	Gegenwärtige Genauigkeit: ≤5A
	Gegenwärtige Entschließung: 100mA
	Aktionsmethode: doppelte Integrationsmethode
	Erwerbsrate: 1s
	1 Kanal

Spannungs- und Temperaturerwerbssystem

Notierende Strecke der Temperatur	-40℃ \| 800℃
Notierende Strecke der Spannung	0 \| 100V, mit Kanal des Gleichspannungs-Sensors 1
Notierende Strecke der Spannung	0 \| 10000A, mit Kanal des Gleichspannungs-Sensors 1
Abtastzeit	1s
Touch Screen für intuitive Bedienung	Neues mit Berührungseingabe Bildschirm ermöglicht Schlag, lautem Summen und Hahn-undwiderstandkontrollen für schnelle Navigation in der Universalanzeigemodusfunktionalität
Funktionsbeschreibung	Flexible Benutzerschnittstelle; Kompaktbauweise; Addieren Sie Input-/Outputmodule, um mehr Kanäle zu stützen

Plc-Einleitung S7-200CN

Verarbeitungsgeschwindigkeit	0.2~12.ms
Speichereinheit	2K
Digital	248
Entsprechung	35
Eigenschaften	PLC hat hohe Betriebsfähigkeit. Er hat die Eigenschaften der einfachen Programmierung, der bequemen Bedienung, der einfachen Wartung, des etc., und ist im Allgemeinen nicht für Bedienungsfehler anfällig. Die Operation von PLC umfasst die Operation der Programminput- und Programmänderung. Der Input des Programms kann direkt angezeigt werden, und die Operation des Änderns des Programms kann der erforderlichen Adreßzahl oder -Kontaktnummer auch direkt folgen, um nach dem Programm zu suchen oder zu suchen, und Änderungen dann vorzunehmen. PLCs sind in einer Vielzahl von Programmiersprachen verfügbar. Verwendet für Leiterdiagramm und elektrisches schematisches Diagramm genauer. Der PLC hat eine selbst-Diagnosefunktion, die die Anforderungen für Wartungsfähigkeiten des Wartungspersonals verringert. Wenn das System ausfällt, kann Wartungspersonal die Fehlersuche durch Hardware- und Software-Eigendiagnose schnell finden.

Wirt

Wirtsgröße	W700 X H1700 X D1000mm
Innere Kastengröße	500500500
Inneres Kastenmaterial	Plattenschweißen des Stahls 45#
Innerer Kastenkontaktgeber	Gemacht vom roten Kupfer, wird die Kontaktfläche Nickel-überzogen, um Durchgangswiderstand zu verringern

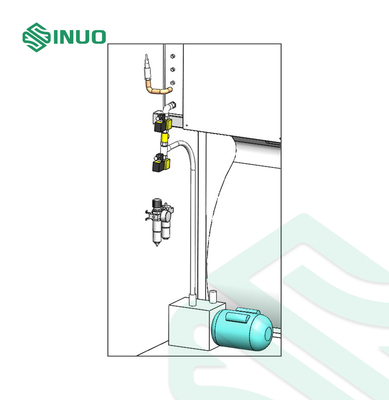

Vakuumkontrollsystem	Steuern Sie genau den Druck innerhalb des Kastens durch Vakuumpumpen, Vakuumröhren, Druck-Sensoren, Hochdruckgasrohre, Gelenke und andere Vakuumverbindungsstücke

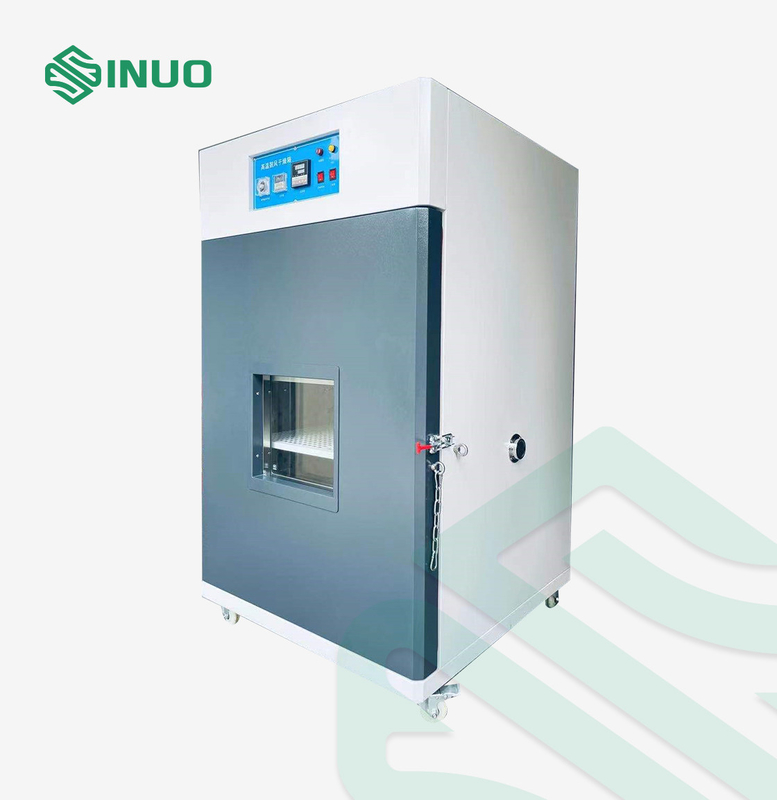

Explosionssichere Kammer der Kurzschlusstemperaturüberwachung

Innere Kastengröße	W1000 X D1000 X H1000 MILLIMETER;
Inneres Kastenmaterial	Stärke 2 des Edelstahls SUS201·0mm.
Kartongröße	W1200 X D1200 X H1500 MILLIMETER; Stärke 1.5MM
Temperaturspanne	RT+10℃~150℃
Temperaturschwankungen	≤±0.5℃ (Atmosphärendruck ohne Last)
Temperatureinheitlichkeit	≤2℃ (Atmosphärendruck ohne Last)
Temperaturabweichung	≤±2℃ (Atmosphärendruck ohne Last)
Heizquote	3℃/min, nichtlinear
Beobachtungsfenster	Ausgeglichenes Glas + Stacheldraht der Doppelschicht

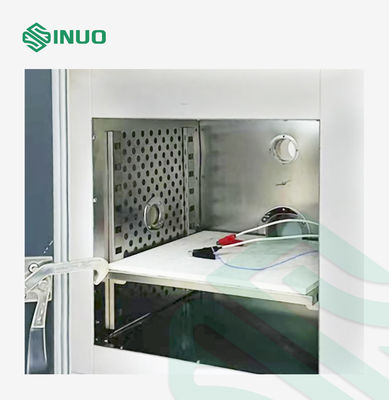

Unterseite des inneren Kastens	Das Testgebiet wird mit einem Marmorbrett, das in der flammhemmender und Korrosionsbeständigkeit effektiv ist, und einfach zu säubern ausgerüstet
Unterseite des Kastens	Installieren Sie 4 Universalräder und 4 örtlich festgelegten Fuß, das nicht nur einfach sich zu bewegen ist, aber kann auch geparkt werden und stabil geregelt werden
Abgasanlage	Unabhängige Steuerung, wenn der Prüfling Rauch produziert, die Ausrüstung kann den Rauch durch die Rohrleitung automatisch ermitteln und entladen
Automatisches explosionssicheres Druckentlastungssystem	Es hat eine Auspufffunktion, d.h. wird eine große Menge Abgas erzeugt im Test zur Außenseite entladen; sie hat eine explosionssichere Druckentlastungsfunktion d.h. gibt es eine Magnetaufnahme-Druckentlastungstür (Spezifikation: 300*300mm) an der Rückseite des schützenden Kastens. Wenn die starken Luftstromauswirkungen, die Druckentlastung, welche die Tür sich automatisch öffnet und verringert die Auswirkung der Explosion.
Um den explosionssicheren Kasten	Ausgerüstet mit einer DruckEntlastungsbohrung, kann der Druck in der Zeit freigegeben werden
Tür des Kastens	Es wird durch hochfeste Scharniere geregelt, und mindestens können 3 Sätze der explosionssicheren Verschlüsse auf die geregelt zu werden Tür installiert sein.
Prinzip des explosionssicheren Kastens	Die Druckentlastungsstruktur der Doppelschicht explosionssichere wird angenommen, und die DruckEntlastungsbohrungen der inneren Schicht und der äußeren Schicht werden verrückt und getrennt, die einen Dämpfungseffekt spielt und das Ausstoßen von explosiven Fragmenten vermeidet, das eine Rolle im Sicherheitsschutz spielt.

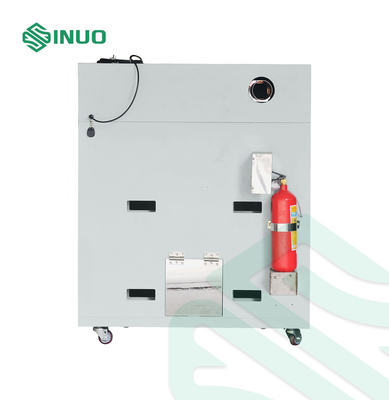

Feuerlöschendes Gerät	Der explosionssichere Kasten wird mit einem feuerlöschenden Gerät ausgerüstet. Sobald die Batterie explodiert, kann das Feuer durch Fernbedienung ausgelöscht werden, und das feuerlöschende Gerät und das System können sein sich öffneten durch Fernbedienung.
Beleuchtungssystem	Öffnen Sie ein 400X400 Glasloch an der Spitze des Testgebiets, 20MM starkes ausgeglichenes Glas, und installieren Sie eine Gruppe Lichter der Hochhelligkeit LED über dem Glas, um den gesamten Testraum zu belichten.
Explosionssicherer Türentwurf	Die Haustür des Testkastens nimmt einen verstärkten Entwurf an, der den Schaden effektiv lokalisieren kann, der durch Feuer und Explosion während des Tests verursacht wird. Die Türplatte nimmt einen Doppelschichtentwurf mit einem Mezzanin an, und das Scharnier und das Türschloss nehmen verstärkte Ausrüstung-spezifische Standardteile an. Das Fenster auf der Tür nimmt einen explosionssicheren Entwurf der Doppelschicht an (die innere Schicht der Antiwurfmasche). Die explosionssichere Tür wird mit einem explosionssicheren Verschluss ausgerüstet, und eine explosionssichere Kette ist auf die explosionssichere Tür für doppelten Schutz installiert.
