Kundenspezifischer Regen-Klimasimulations-Kammerwetter-Test Raum für Elektro-Mobile

Kundengerechter Regen-Umwelt-Simulations-Test-Raum für Elektro-Mobile

Produktübersicht

1. System-Zweck

1,1 ist der Testzweck dieses Testsystems hauptsächlich, das Produkt unter der Zustand des Regens, die Fähigkeit des Produktes zu prüfen, das Durchdringen des Regenwassers und der wasserdichten Leistung während oder nach dem Regen zu verhindern.

1,2 überprüfen, ob der Zusammenbau des Fahrzeugkörpers, der Türen, der Fenster und des Schiebedachs normal ist, ob die versiegelnde Leistung zuverlässig ist und ob die Installationsmethode korrekt ist

1,3 wird dieses Testsystem hauptsächlich für die wasserdichte versiegelnde Leistung von verschiedenen Arten von Personenkraftwagen, von Packwagen, von etc. benutzt.

2. Angewandte Standards

Regenbeweisleistungsgrenze und -Prüfmethode QC/T 476-2007 für Bus

Technische Bedingungen und Prüfmethoden QC/T 450-2010 für Isolierfahrzeuge und Kühlfahrzeuge

QC/T 453-2009 Van Transporter

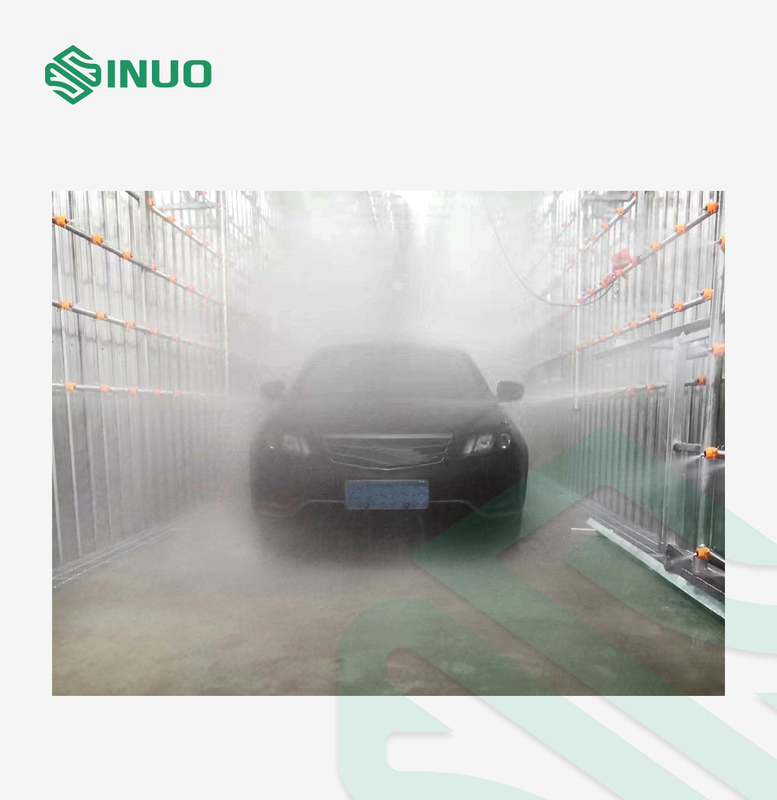

Der Regentest wird in einem speziellen Regenraum durchgeführt. Die Regenintensität ist 5-12mm/min und die Richtung liegt schräg bei 0-45 Grad von der Vertikale.

3. Entworfener Parameter

3.1. Systemfunktion: Sie wird für den Regentest der Fahrzeugdichtungsleistung verwendet. Verwenden Sie zu den Abmessungen des Fahrzeugs

3.2. Regenintensität: der Durchschnitt des Vorderteiles ist 7-12±1mm/min, und der Durchschnitt der zwei Seiten, ober, unterer und hinter ist 5-8±1mm/min. Die Regenintensität jedes Teils kann manuell justiert werden und auf dem Bedienfeld angezeigt werden.

3.3. Stromversorgung: Wechselstrom 5es-adrig dreiphasig380V±5% 50Hz

3.4. Düseneinspritzungsdruck: 275kPa±10kPa

3.5. Manometer: Installieren Sie ein Manometer am Ausgang der Wasserpumpe, Druck: 0~0.5MPa.

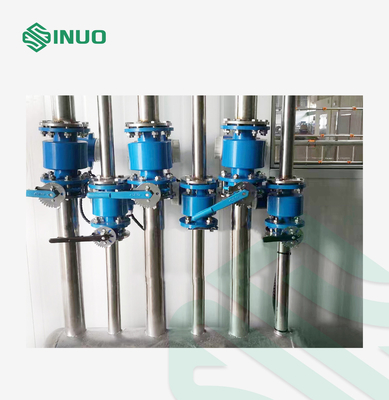

3.6. Strömungsmesser: Ein Strömungsmesser ist hinter das Regelventil des Ausgangflusses der Wasserpumpe, der Gesamtfluß installiert: 0~150m3/h und sechs Sätze der elektromagnetischen Strömungsmesser werden den Abzweigrohren hinzugefügt, um den Fluss jeder Oberfläche anzuzeigen.

3.7. Regnen von Zeit: 1~60min.

3.8. Das äußere Maß der Sprayklammer des Regentestraumes (Länge × Breite × Höhe): ungefähr ~11000 × 4000 × 4500mm.

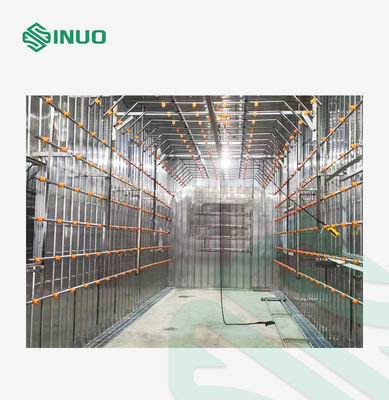

3.9. Der Rahmen des Regentestraumes nimmt das Autokino und die Rück-heraus Art den Systemkörperentwurf an und lässt ein Türloch, damit Fahrzeuge hereinkommen und herausnehmen, aber keine Tür ist installiert. Die Größe des Systemkörpers ist entsprechend einem 6-Meter-Löschfahrzeug entworfen, und der Rahmen wird von Heißbad galvanisiertem quadratischem Rohr gemacht. Die innere Wand der Wand wird von Edelstahl 304 hergestellt, ist die Stärke 0.426mm, wird die äußere Wand von der grau-weiße Farbstahlplatte hergestellt, ist- die Stärke 0.426mm, werden die linken und rechten Seiten der Wand mit zwei Beobachtungsfenstern 1800*1200mm je hinzugefügt, und der Rahmen wird von Heißbad galvanisiertem Vierkantrohr als Stützrahmen gemacht.

Einleitung von Struktur-Eigenschaften

4. Struktur-Anforderungen

4.1. Basiert auf den Prinzipien der modernen Zuverlässigkeit, betrachten Wirtschaft und praktische Anwendbarkeit, völlig die Eigenschaften des Produktes, aktiv nehmen moderne und reife Technologie und Ausrüstung an, verbessern die Dichtungsringentdeckungsfähigkeit des Werkstückes, diesen Index die spezifizierten technischen Bedingungen erfüllen zu lassen und erhöhen die Anpassungsfähigkeit der Produkterprobung. Gleichzeitig berücksichtigen wir auch die Wartungsnähe und die Bequemlichkeit der Ausrüstung.

4.2. Unser Entwurf erzielt einen angemessenen Plan, glatte Logistik und beachtet energetische Sanierung für Ausrüstung und rationalen Gebrauch von Energie.

4.3. Dieses Testsystem führt die Staatspolitiken und die Regelungen auf Umweltschutz, Arbeitssicherheit und Gesundheit ein, und das gesamte Projekt entspricht den nationalen Emissionsgrenzwerten und den Standards der industriellen Hygiene.

4.4. Die Auswahl der Ausrüstung und der Materialien ist hauptsächlich inländisch, um den Zweck des Seins zu erzielen wirtschaftlich, angemessen, zuverlässig und modern.

4.5. Hauptplananforderungen:

Es kann verschiedenen Modellen angepasst werden. Die Spitze der Sprayrohrstruktur kann auf und ab justiert werden, werden die linke und rechte Front repariert, und die Rückseite ist eine Übersetzungsart des leichten Schlages. Alle Sprayrohre und die Wasserleitungen im Regenraum werden vom Edelstahl hergestellt. Er kann garantieren, dass alle Arten Fahrzeuge durch ihn selbst fahren können.

Für diese neun schiefen Winkel entsprechend der herkömmlichen Prüfnorm, ist der parallele Winkelregentest mehr als 3H, und die restlichen Winkel werden normalerweise für 10 Minuten gesprüht, und jeder Zustand wird 5mal wiederholt. Dieses kann durch das Programm (die Wassersprühzeit jedes Zustandes und die Anzahl von Wassersprühzyklen in jedem Zustand) eingestellt werden. Auf dem Touch Screen können die Testprogramme jedes Unternehmens auch redigiert werden und gespeichert werden, damit der Test genannt werden kann folgendes Mal.

5. Systembeschreibung, Leistung und Parameter

5,1 Regenschauer-Gerät

Regenschauergerät umfassen hauptsächlich: Wasserpumpe, automatischer Druckregler, Wassermanometer (oder Wasserdruck-Sensor), Hauptrohrleitung, Niederlassungsrohrleitung, elektromagnetisches Strömungsmesser, Druck-Sensor, Regelventil des Flusses, Düsen-, Düsenrohrgestell, bewegliches System des Düsenrohrgestells, elektronisches Kontrollsystem, etc.

5.1.1 ist die durchschnittliche Regenintensität an der Front des Fahrzeugkörpers (12±1) ist mm/min und die durchschnittliche Regenintensität an der Seite, an der Rückseite, an der Spitze und an der Unterseite des Fahrzeugkörpers (8±1) mm/min. Die Intensität des Regens kann durch die Justage des Ventils justiert werden.

5.1.2 muss die Wasserversorgungs-Druckeinstellung der Wasserpumpe garantieren, dass der Wasserauslaufdruck der Düse 150kPa±10kPa ist. Die Zahl von den konfigurierten Pumpen, von Kopf, von Fluss und von Rohrdurchmesser sollte die Bedingungen des Systems erfüllen. Jede Sprayoberfläche sollte die Modelle mit den größten Maßen umfassen, die in den Regentest sowie in die verschiedenen kontrollierten Teile von verschiedenen Modellen und von Länge der Front, der Mitte und der Rückenteile des Regenschauers mit einbezogen werden, um sich Änderungen in der Fahrzeugform und -größe anzupassen.

5.1.3 sollte das Regenschauergerät garantieren, dass Wasser auf das Fahrzeug von den Front-, hinteren, unteren, Seiten- und Spitzenrichtungen gesprüht, um tote Ecken des Wassersprays zu vermeiden und garantiert wird, dass der Druck und der Fluss des Wassersprays jedem Teil des Fahrzeugs entsprechen, um den Standards zu entsprechen: Anforderungen QC/T 476-2007.

5.1.4 ist die Rahmenkonstruktion der Regenschauerrohrleitung einfach und bei der Rostschutz- und stoßfesten Gewährleistung schön.

5,2 Sprinkleranlage

Rohrleitungsmaterial: Das Hauptrohr nimmt Edelstahlrohr an, nimmt das Abzweigrohr Edelstahlrohr an, nimmt das Regelventil Drosselventil an, und die Rohrleitung wird mit Manometer und Strömungsmesser ausgerüstet. Garantieren Sie, dass die Ausrüstung normalerweise funktioniert. Die Abzweigrohre werden gleichmäßig vereinbart, um sogar Niederschlag im Regenschauer sicherzustellen.

5,3 Regen-Ausrüstung

Es wird hauptsächlich aus Wasserpumpe und sein Antriebsmotor, Druckregler, Drosselventil, Absperrventil, Manometer, Strömungsmesser, Wasserrohrleitungszusätze, Düse, Reservoir, Klammer und stabilisiertes Gerät des Düsenrahmen-Antriebs verfasst.

5.3.1 wird ein Manometer am Wasserauslauf der Pumpe angefordert, um den SystemWasserversorgungsdruck anzuzeigen.

5.3.2 ist a-Strömungsmesser installiert, damit die Wasserversorgung jederzeit gefasst werden kann.

5.3.3 ist ein Druckregler in das friedliche System installiert, um den Fluss und den Druck zu justieren und zu steuern.

5.3.4 vereinbaren Sie manuelle Ventile in der Hauptrohrleitung und in der Niederlassungsrohrleitung, um die Entdeckung der Vorderseite, der Seitenwand, der oberen Abdeckung und der hinteren Wand unabhängig zu steuern, um eine bestimmte Sprayversammlung zu öffnen oder zu schließen.

5.3.5 sollte der Entwurf des Sprayrohres garantieren, dass instandzuhalten ist einfach zu installieren, zu reparieren und. Alle Sprayrohre sind in einer örtlich festgelegten Form entworfen, und die Düsen sind in einer Form, die schnell ersetzt werden kann (das Düsenmaterial ist Edelstahl 304, und die Klammer ist Polypropylen).

5.3.6 betrachten wir die Bequemlichkeit des Düsenersatzes und der Klärungsblockierung, also ist der Entwurf einfach instandzuhalten und zu reparieren.

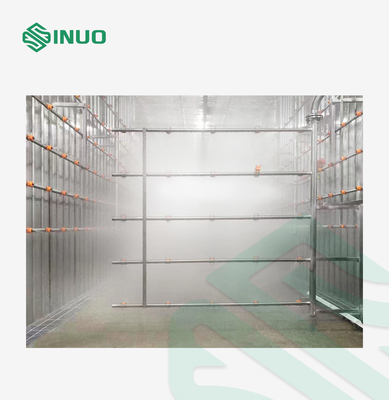

5.3.7 wird die Wasserversorgung von der Pumpe angefordert, in sechs Niederlassungen durch die Rohrleitung unterteilt zu werden, die beziehungsweise an die Vorderseite, die hintere Wand, die obere Abdeckung, die linke Wand und die rechte Wandwassersprayversammlung geliefert werden. Und eine Niederlassung als Abflussrohr (benutzt, wenn Wasser gesäubert wird und geändert wird).

5.3.8 gibt es ein manuelles Abflussventil, zu garantieren, dass es kein Wasser im Rohrnetz gibt, nachdem das System geschlossen ist, d.h. das Wasser im Rohrnetz vollständig entladen werden kann und in die Kläranlage entladen werden kann

5,6 Entstörungsgerät

Ein Y-artiger Filter wird am Wasserauslauf des Wasserbehälters hinzugefügt, also benutzt das Projekt kein verteilendes Wasser, Leitungswasserversorgung, kein Abwasser und schlammiges Wasser, und es wird, um empfohlen ein Zweischichtfiltergerät nicht zu benutzen.

5,7 Pumpenparameter

5.7.1 werden die Pumpen zentral im Pumpenhaus vereinbart, wird die Pumpenversammlung mit Schwingungsdämpfungsgeräten versehen, und die Grundlage ist 100mm, das höher als der Boden ist;

5.7.2 zentrifugale Wasserpumpe der Wasserversorgung: Shanghai Kaiquan

5.7.3 Wasserpumpe: Strömungsgeschwindigkeit Q: 120m3/h, Kopf H: 50 M, Energie: 11 Kilowatt, Quantität: 1 für Gebrauch und 1 für Unterstützung (Industriestandard)

5.7.4 Abwasserpumpe: 2.2KW, doppel-Maßabwasserpumpe, 18M2/H, Quantität: 1 Satz

5,8 mechanisches Kontrollsystem

5.8.1 kann die Spraystrecke durch den Prüfer eingestellt werden. Der Spitzenspray kann am großen Unterschied bezüglich der Fahrzeughöhe justiertes auf und ab liegen. Das Bewegungswasserdichte Niveau erreicht IP55. Die Länge der Spitzen- und Seitensprayrohre ist ungefähr 8500mm.

5.8.2 Hebevorrichtungssystem

5.8.2.1 der auf und ab Anschlag der anhebenden Spitzenstruktur ist ungefähr 1200mm, und die elektrische Hebemaschinenstruktur wird angenommen: Reduzierer, Stahldraht, konischer Motor und scissor-artige Parallelgreifer sind beziehungsweise auf beide Seiten installiert, um an den Stahlrahmen des Hauses, als Führer anzuschließen, wenn sie auf und ab anheben.

5.8.2.2-Reduzierer: Er nimmt Gang-Getriebemechanismus der Örtlich festgelegtachse schraubenartigen an, und die Gänge und die Ritzelwellen werden vom legierten Stahl mit Wärmebehandlung hergestellt. Ausgerüstet mit einem Begrenzungsschalter, um die Hebevorrichtung an unkontrollierbar fallen zu verhindern.

5.8.2.3-Stahldrahtseil: Es ist eine Art anhebendes Drahtseil, das Haltbarkeit sicherstellt. Konischer Motor: Der hochziehende Motor nimmt einen konischen Rotor des großen dynamischen Drehmoments an, um den Asynchronmotor zu brechen, und keine externe Bremse wird angefordert.

Anhebende Tonnage 5.8.2.4: über 2T
