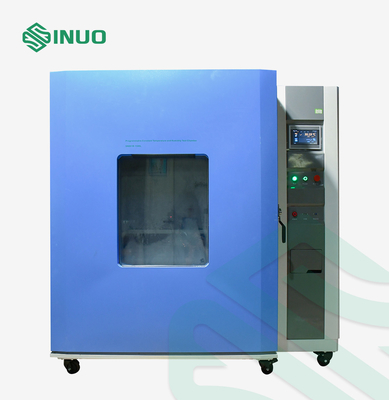

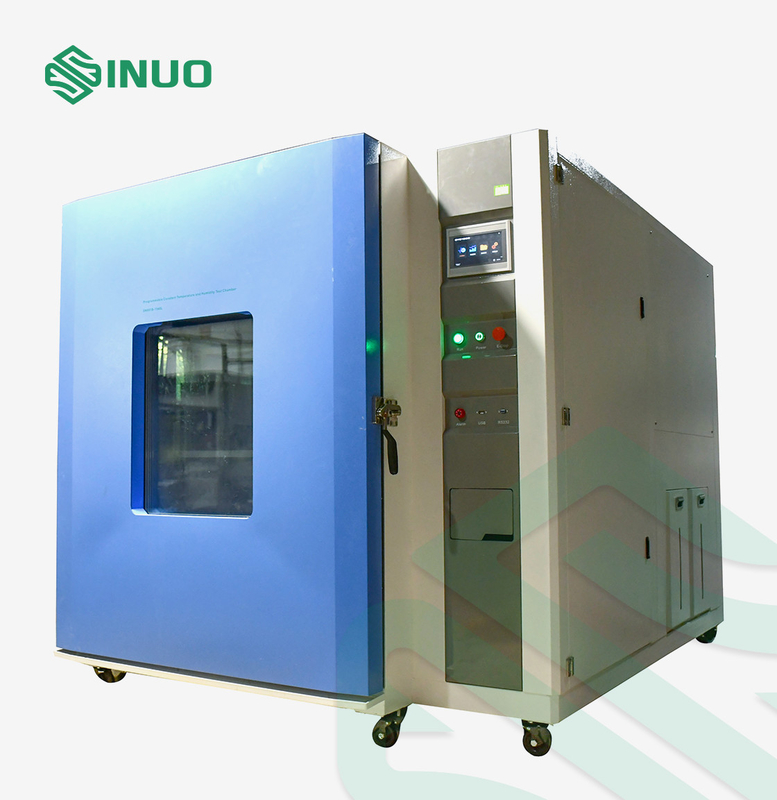

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur

Markenbezeichnung:	Sinuo
Modellnummer:	SN881-1200L
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Eingewilligter Standard:

IEC60068-2

Nominales zufriedenes Volumen:

1200L

Temperaturbereich:

-55 ℃~+100℃

Temperaturschwankungen:

≤±0.5℃ (stabiler Zustand)

Temperaturgleichmäßigkeit:

≤2.0℃ (stabiler Zustand)

Fehler der relativen Luftfeuchtigkeit:

±3.0%RH

Erhitzungszeit:

Minute 3℃/(nichtlinear unter keiner Last)

Kühlzeit:

1℃/min (nichtlinear unter keiner Last)

Verpackung Informationen:

Sperrholzkasten

Versorgungsmaterial-Fähigkeit:

10 Sätze/Monat

Hervorheben:

Programmierbares Testgerät EVSE

Testgerät der Feuchtigkeits-EVSE

Testgerät Wechselstrom-IEC60068

Beschreibung des Produkts

Programmierbare Prüfkammer mit konstanter Temperatur und Feuchtigkeit für AC EVSE

Erfüllte Standards und Klauseln

IEC60068-2-1:2007 „Umweltprüfung – Teil 2-1: Tests – Test A: Kälte, IDT“

IEC60068-2-2:2007 „Umweltprüfungen – Teil 2-1: Tests – Test B – trockene Hitze, IDT“

IEC60068-2-78:2012 „Umweltprüfungen – Teil 2-78: Tests – Prüfkabine: Feuchte Hitze, stationärer Zustand, IDT“

IEC60068-2-30:2005 „Umweltprüfungen – Teil 2-30: Tests – Test Db: Feuchte Hitze, zyklisch (12-Stunden-Zyklus), IDT“

Technische Parameter

Beispielbeschränkung

Diese Prüfkammer verbietet:
Prüfung oder Lagerung von brennbaren, explosiven und flüchtigen Stoffproben
Prüfung oder Lagerung von Proben ätzender Stoffe
Testen oder Lagern von biologischen Proben
Prüfung oder Lagerung von Proben starker elektromagnetischer Emissionsquellen
Prüfung oder Lagerung radioaktiver Materialproben
Prüfung oder Lagerung hochgiftiger Stoffproben
Prüfung oder Lagerung von Proben, die während der Prüfung oder Lagerung brennbare, explosive, flüchtige, hochgiftige, korrosive und radioaktive Materialien erzeugen können

Volumen, Größe und Gewicht

Nominales Inhaltsvolumen

1200L

Größe der inneren Kammer

B(1000) mm *T (1000) mm* H (1200) mm

Äußere Abmessungen

Ca.B (1450) mm *T (1250) mm* H (2050) mm (ohne Motoroberteil)

Gewicht

Ca.780KG

Leistung

Temperaturbereich

Temperaturbereich: -55 ℃～+100℃

Feuchtigkeitsbereich

(25 ～ 98) % RH (siehe Temperatur- und Feuchtigkeitsregelbereichsdiagramm, keine aktive Nass- und Wärmelast)

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur 0

Temperatur- und Luftfeuchtigkeitsdiagramm mit steuerbarem Bereich

Temperaturschwankungen

≤ ± 0,5 ℃ (stabiler Zustand)

Temperaturgleichmäßigkeit

≤2.0℃ (stabiler Zustand)

Erhitzungszeit

3℃/min (nichtlinear im Leerlauf)

Kühlzeit

1℃/min (nichtlinear im Leerlauf)

Fehler der relativen Luftfeuchtigkeit
(Nur bei feuchter Hitze)

±3,0 % relative Luftfeuchtigkeit

Genauigkeit der Temperatur- und Feuchtigkeitsanzeige

0,01 °C/0,1 % relative Luftfeuchtigkeit

Tragfähigkeit bei lebender Last

1000 Watt bei +20°C;

800 Watt bei 0°C;

500 Watt bei -20 °C;und

300 Watt bei -40 °C.

Arbeitsgeräusch

Schallpegel ≤ 85 dB

(Gemessen in einem schalldichten Raum mit einer Umgebungstemperatur von 25 °C und geringem Echo; mit A-Bewertung wird der Mittelwert von 8 Punkten getestet; jeder Testpunkt ist 1 Meter von der Geräuschquelle und 1 Meter vom Boden entfernt)

Strukturelle Merkmale

Material

1. Außenwandmaterial: Kaltgewalzte Stahlplatte, Beizen und Phosphatieren von fortschrittlicher Pulver-Backfarbe
2. Material der Innenwand: Edelstahlplatte SUS304#
3. Dämmmaterial der Kammer: Polyurethan-Hartschaum + Glasfaser

Luftkanalteile

Radialventilator;Der Luftauslass kann die Luftmenge, die Höhe und die Rückluftmenge einstellen

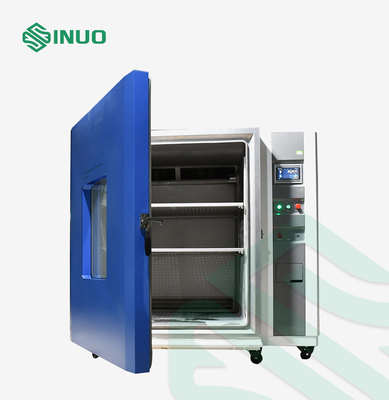

Tür

Einzelne offene Tür mit reaktionsfreiem Griff, die Tür ist mit einem Beobachtungsfenster, einer Beleuchtungslampe, einem elektrischen Antikondensationsheizgerät für Fenster- / Türrahmen und einer Türgröße von 1,0 x 1,2 m ausgestattet

Beobachtungsfenster

Die Tür ist mit einem Sichtfenster aus explosionsgeschütztem gehärtetem Glas mit leitfähiger Folie (mit Antikondensationsfunktion), Fenstergröße: 500 B × 600 H (mm)

Fan

Zentrifugalventilator mit langer Achse

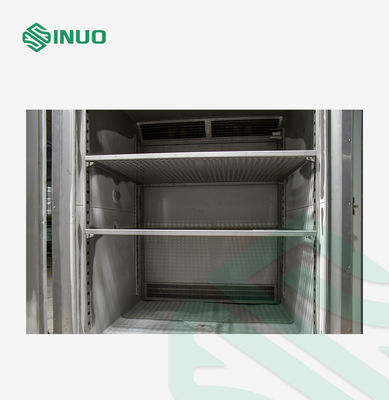

Probengestell

Zwei eingebaute verstellbare bewegliche Tablettroste aus Edelstahl

Laufrad

Verwenden Sie aus Taiwan importiertes Edelstahllaufrad

Heizung

Elektroheizung aus Nickel-Chrom-Legierung

Kältekompressor

Französischer Tecumseh-Kompressor

Verdampfer

Lamellenverdampfer

Kühlverfahren

Mechanische Verdichterkaskade

Kühlungsmethode

Luftkühlung

Temperaturkontrollinstrument

7-Zoll-Smart-LCD-Touch-programmierbare Steuerung

Bleiloch

Φ50mm, 2 Stück, jeder ist mit einem speziellen Moosgummistopfen ausgestattet (auf der linken Seite der Kammer)

Abnehmbare Regale

2 Sets, jedes kann mindestens 20 kg tragen

Heizungs-, Befeuchtungs- und Kältesysteme und ihre Funktionsprinzipien

Heizsystem

Anti-Trocken-Heizrohr aus Edelstahl mit eingebautem Heizdraht aus Nickel-Chrom-Legierung

Zum Heizen wird ein U-förmiger Hochgeschwindigkeitsheizer aus Edelstahl mit Lamellen verwendet

Völlig unabhängiges System, beeinflusst den Steuerkreis nicht

Befeuchtungssystem

Befeuchtungsmethode:

1. Befeuchtungsmethode mit externem abnehmbarem Boiler oder Befeuchtung mit eingebautem Wassertank

2. Gepanzerter Luftbefeuchter aus Edelstahl

3. Befeuchtersteuerungsmodus: berührungslose Impulsbreiteneinstellung mit gleicher Periode, SSR (Halbleiterrelais)

4. Wasserstandskontrollgerät, Luftbefeuchter gegen Trockenbrennen, Gerät zum Sammeln von Sedimenten, Beobachtungsfenster für den Flüssigkeitsstand

5. Befeuchterleistung: 6KW

Luftbefeuchter:

1. Automatisches Wasserversorgungsgerät oder elektrische automatische Wassernachfüllung auf Knopfdruck

2. RO-Membran + Aktivkohle-Wasserzulauffilter, zur Reinigung abnehmbar

3. Elektronischer Füllstandsschalter mit doppeltem Wasserstand für hohe und niedrige Temperaturen, um Fehlbedienungen zu vermeiden

4. Wassermangel und leerer Heizungs- und Übertemperaturschutz + Ultra-Niedrigwasserschutz + Wasserversorgungs-Überzeitschutz, um den sicheren Betrieb der Ausrüstung zu gewährleisten

Kühlsystem

Kühlmethode: Luftkühlung

Kältekompressor: Französischer Tecumseh-Kompressor mit umweltfreundlichem Kältemittel

Kältemittel-Kupferrohr: Kältemittel-Kupferrohr der inneren Spirale K-TYPE

Kondensator: luftgekühlter Kondensator mit wellenförmiger Rippe

Verdampfer: FIN-ROHR-Verdampfer vom Slope-Typ

Gefrierelement: Original importiertes Magnetventil, Trockenfilter usw.

Kältemittel: R448a & R508b

Merkmale

Die Rohrleitungen des gesamten Systems werden einer 22kg Lecksuchprüfung unterzogen

Das Heiz- und Kühlsystem ist völlig unabhängig

Ausgestattet mit den professionellen technischen Eigenschaften des Unternehmens kann es verhindern, dass der Hochtemperatur- und Hochdruckluftstrom zur Kühlmaschine zurückkehrt und das System beschädigt.

Alle Aktionsprogramme des Kühlsystems werden vollständig von der Mikrocomputersteuerung gesteuert

Elektrisches Steuersystem

Name	Marke	Anmerkung
Kompressor	Tecumseh, Frankreich
Druckrelais	Dänemark DANFOSS Oder Amerika EMERSON
Verdampfungsdruckregler	Dänemark DANFOSS
Filtertrockner	Dänemark DANFOSS Oder Amerika EMERSON
Drosselvorrichtung	Kapillar- oder Expansionsventil
Magnetventil	Japan SAGLNOMIYA oder Italien CASTEL oder Amerika EMERSON
Expansionsventil	Dänemark DANFOSS

Regulierungssystem

Regulierungsmethode

Zwangsbelüftung, Ausgleichstemperaturregelungsverfahren.Das Steuersystem steuert die Ausgabe der Heizung durch die automatische PID-Berechnungsausgabe gemäß dem vom System eingestellten Temperaturpunkt und erreicht schließlich ein dynamisches Gleichgewicht.

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur 12

Zirkulationsvorrichtung

Der eingebaute Klimaraum, der Umluftkanal und der lange Axiallüfter können den Luftstrom und die Heizleistung verbessern, indem sie den Luftstrom verbessern und die Temperaturgleichmäßigkeit der Prüfkammer erheblich verbessern.

Programmsteuerung

Regler

7-Zoll-Smart-LCD-Touch-programmierbare Steuerung

Hochauflösender Touch-Bildschirm

Beliebige Einstellung von festen Bedingungen, Programmbedingungen und Einstellung von Härtungstestname, Seriennummer usw.

Zeitbereich kann eingestellt werden

0—999H59Min

Programmierbarer Modus

Gleichzeitig können 120 Programmgruppen mit unterschiedlichen Bedingungen eingestellt werden.In jeder Gruppe von Programmen kann es in 1200 Segmente unterteilt werden, und ein Teil der Anzahl von Segmenten kann willkürlich abgefangen werden, um den Zyklus auszuführen oder um Zyklusarbeit eines beliebigen Abschnitts oder einer Gruppe auszuführen.

Sicherheit

Es verfügt über einen Abschaltspeicher, der bei Spannungswiederkehr die restlichen Programme weiter ausführen kann und als Maschinentermin zur Ausführung der Inbetriebnahme und Maschinenlaufzeit genutzt werden kann.

Kontrolle

Der Temperaturanstieg und -abfall kann zur Steigungssteuerung, Kurvensteuerung verwendet werden und hat die Funktion von selbstkorrigierenden Temperatur- und Feuchtigkeitsbezugspunkten.Es hat die Funktion der automatischen PID-Berechnung, die den durch manuelle Einstellung verursachten Komfort verringern kann.

Kommunikationsfunktion

U-Disk-Schnittstelle, RS-232-Schnittstelle, Fehlbedienungs-Hardwaresperre (LOCK), Computerkommunikationssoftware wird bereitgestellt

Einstellung

Einstellungen und alle Bedingungen werden automatisch vom Mikrocomputer gesperrt

Alarm

Tritt während der Einstellung oder im Betrieb ein Fehler auf, wird ein Warnsignal ausgegeben

Ausgabe

Der Controller verfügt über einen Aufzeichnungssignal-Anschlussausgang, der an einen Temperatur- und Feuchtigkeitsschreiber angeschlossen werden kann und Aufzeichnungskurven ausgeben kann

Schnittstelle

Ausgestattet mit einer Standard-RS-232-Kommunikationsschnittstelle, lange Übertragungsdistanz, kann zur Steuerung und Aufzeichnung an einen PC angeschlossen werden.

Sicherheitsschutzvorrichtung

Kühlsystem

1. Überhitzungsschutz des Kompressors
2. Überstromschutz des Kompressors
3. Hoch- und Niederdruckschutz des Kompressors
4. Kompressoröldruckschutz (optional für große halbhermetische Kompressoren)
5. Übertemperaturschutz für Flüssigkeitsvorlauftemperatur
6. Ultrahochdruckentlastungsschutz
7. Luftgekühlt: Überhitzungsschutz des Kondensatorlüfters

Test Kammer

1. Einstellbarer Übertemperaturschutz
2. Begrenzen Sie den Übertemperaturschutz der Klimakanäle
3. Überhitzungsschutz des Lüftermotors

Anderer Schutz

1. Gesamtstromphasenfolge und Phasenausfallschutz (gilt für dreiphasige Stromversorgung)

2.Überlast- und Kurzschlussschutz

3. Alarmschutz bei Ausfall des Kühlsystems durch mehrfaches Öffnen der Box

Nutzungsbedingungen

Die folgenden Bedingungen werden vom Benutzer garantiert

Der Installationsort

1. Der Boden ist eben und gut belüftet
2. Keine starken Vibrationen um das Gerät herum
3.Kein starkes elektromagnetisches Feld um das Gerät herum
4. Keine brennbaren, explosiven, ätzenden Substanzen und Staub in der Nähe des Geräts
5. Um das Gerät herum ist ein angemessener Nutzungs- und Wartungsraum gelassen, wie unten gezeigt:

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Umweltbedingungen

1. Temperatur: 5 ℃ ~ 35 ℃
2. Relative Luftfeuchtigkeit: ≤85%
3. Luftdruck: 86 kPa ~ 106 kPa

Stromversorgungsbedingungen

Anforderungen an die Stromversorgung:
1. Kommen Sie mit einer 20 kVA AC-Frequenzleistung, um zu erreichen, dass die Testkammer unter einer Eingangsspannung von 208 V bis 230 V arbeitet, Phase: 3 Phasen, Frequenz: 60 Hz
4. Der Widerstand der Schutzerde beträgt weniger als 4 Ω
5. Der Benutzer muss das Gerät mit einem Luft- oder Netzschalter der entsprechenden Kapazität am Installationsort konfigurieren, und dieser Schalter muss unabhängig vom Gerät verwendet werden

Maximaler Strom
maximaler Energieverbrauch

Imax≤32A

Pmax≤15KW

Andere

Das Öffnen der Tür der Prüfkammer während des Tests führt zu Temperatur- und Feuchtigkeitsschwankungen in der Kammer;Wenn die Tür mehrmals geöffnet oder längere Zeit offen gelassen wird oder der Prüfling während der Prüfung Feuchtigkeit abgibt, kann der Wärmetauscher der Kälteanlage einfrieren und funktioniert nicht.

Geräteübersicht

Diese Prüfkammer simuliert die temperatur- und feuchtigkeitsveränderliche Umgebung für die Produkte oder Materialien.Es wird häufig beim Anpassungsfähigkeitstest von Elektro-, Elektronik-, Instrumenten- und Messgeräten sowie anderen Produktteilen unter hohen und niedrigen Temperaturen und in feuchter Umgebung während Lagerung, Transport und Verwendung verwendet, um die Temperaturanpassungsfähigkeit der oben genannten Produkte oder Materialien an hohe und niedrige Temperaturen zu bestimmen Temperatur und feuchte Umgebung, insbesondere für die Elektrifizierung des Produkts, Änderungen der Leistung und der mechanischen Eigenschaften.

IEC60068 Programmierbare Feuchtigkeitsprüfkammer für EVSE-Testgeräte mit konstanter Temperatur 14
