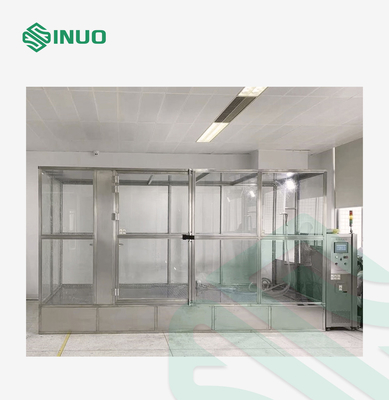

Technische Parameter

1. Arbeitsfähigkeitsspg.versorgungsteil: Wechselstrom 380V, 50Hz oder lokale Stromversorgungsanforderungen des Matchkunden

2. Testgebiet: 4500mm*3000mm*2200mm (W*D*H)

3. Äußere Maße: 5000mm*4000mm*3300mm (W*D*H) (milderte wasserdichten Glasraum)

4. Angewandte Standards: GB/T30037-2013, Chery-Standard, Volkswagen-Standard, Mitsubishi-Standard, Geely-Standard und andere wasserdichte Testbedingungen des Schiebedachs

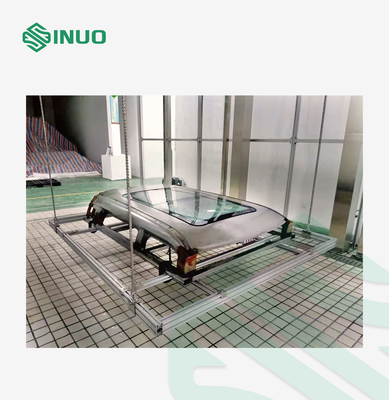

5. Maße der Schiebedachautoform-Festlegungsbefestigung: Die maximale festklemmende Größe ist breite 2500X4000MM, ist der justierbare Anschlag der Spannvorrichtung 500MM, und die Klemme ist mit beweglichen Gelenken entworfen, die nicht mit dem Kippenwinkel des Schiebedachs widerspricht.

6. Justierbarer Anschlag des Sprayrohr-Festlegungsrahmens: 1-500MM (auf und ab justierbaren Anschlag), Vorder- und Rückseite justierbarer Anschlag ist 1-500MM.

7. Regenintensität: 30mm/min-50mm/min justierbar oder 30-50L/M2/MIN justierbar

8. Regenzeit: 1-9999M kann eingestellt werden; der Prüfer kann innerhalb 1 Minute bis 24 Stunden justiert werden.

9. Kontrollsystem: 10-Zoll-Touch Screen + Siemens PLC, das Programm wird unabhängig durch Sinuo entworfen

Einleitung von Struktur-Eigenschaften

Schiebedach-Klammern-Winkel-Mechanismus

Durch die Touch Screen Programmsteuerung können neun Winkelzustände verwirklichtes, flaches, vorderes, hinteres, linkes, rechtes, vorderes links, vorderes Recht, hinteres links, hinteres Recht sein.

• Es ist zur parallelen Oberfläche der Düse senkrecht, und die Wassersprayzeit ist 10 Minuten, die eingestellt werden können
• Das Schiebedach ist gekipptes vorwärts 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekipptes zurück 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekipptes linkes 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekipptes rechtes 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekippte Front ließ 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekippte Rückseite ließ 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekipptes hinteres Recht 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.
• Das Schiebedach ist gekipptes vorderes Recht 0-20° (kann eingestellt werden), und die Wassersprayzeit kann eingestellt werden für 10 Minuten.

Für diese neun schiefen Winkel entsprechend der herkömmlichen Prüfnorm, ist der parallele Winkelregentest mehr als 3H, und die restlichen Winkel werden normalerweise für 10 Minuten gesprüht, und jeder Zustand wird 5mal wiederholt. Dieses kann durch das Programm (die Wassersprühzeit jedes Zustandes und die Anzahl von Wassersprühzyklen in jedem Zustand) eingestellt werden. Auf dem Touch Screen können die Testprogramme jedes Unternehmens auch redigiert werden und gespeichert werden, damit der Test genannt werden kann folgendes Mal.

Aktions-Struktur-Prinzip

Das Prinzip der Schiebedachwinkel-Neigungsstruktur ist, auf und ab Bewegung von vier Kugelumlaufspindeln unabhängig zu steuern oder mehrfache Schrauben durch vier Deltaservomotoren zu verbinden, um verschiedene Neigungswinkel zu erzeugen. Der Durchmesser der vier Kugelumlaufspindeln ist 50MM, zum der genügenden Tragfähigkeit sicherzustellen, und die Kugelumlaufspindeln sind gewohnt, die Genauigkeit des Neigungswinkels des Schiebedachs sicherzustellen.

Die Verbindungsführungsschiene unter der Kugelumlaufspindel produziert gerade auf und ab Bewegung, und die Schraube dreht die Führungsschiene, um sich in eine Gerade zu bewegen. Vier Servomotoren sind über die Sprayplatte, dieser Entwurf können den Motor vor Regenwasserspray schützen installiert, damit der Motor für ein längeres Leben benutzt werden kann.

Das Prinzip des Anhebens und Vorder- und Rückseite der Operation des Spraygestells

Vier 304 Edelstahlkugelumlaufspindeln sind auf die vier Ecken des Sprayrohr-Festlegungsrahmens installiert und ausgerüstet dann mit einem Führungsstangereduzierer, um die steigende und fallende Aktion zu verwirklichen.

Der Zweck ist, den Sprayabstand zwischen dem Spraykopf und dem Oberlicht zu justieren, um zu garantieren dass der Abstand 500MM oder so. Das Prinzip Vorder- und Rückseite der Operation benutzt auch eine Kugelumlaufspindel und einen Motor, um die Struktur der linearen Bewegung zu steuern.

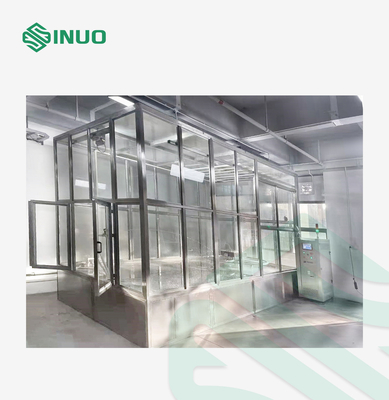

Sprayraumstruktur

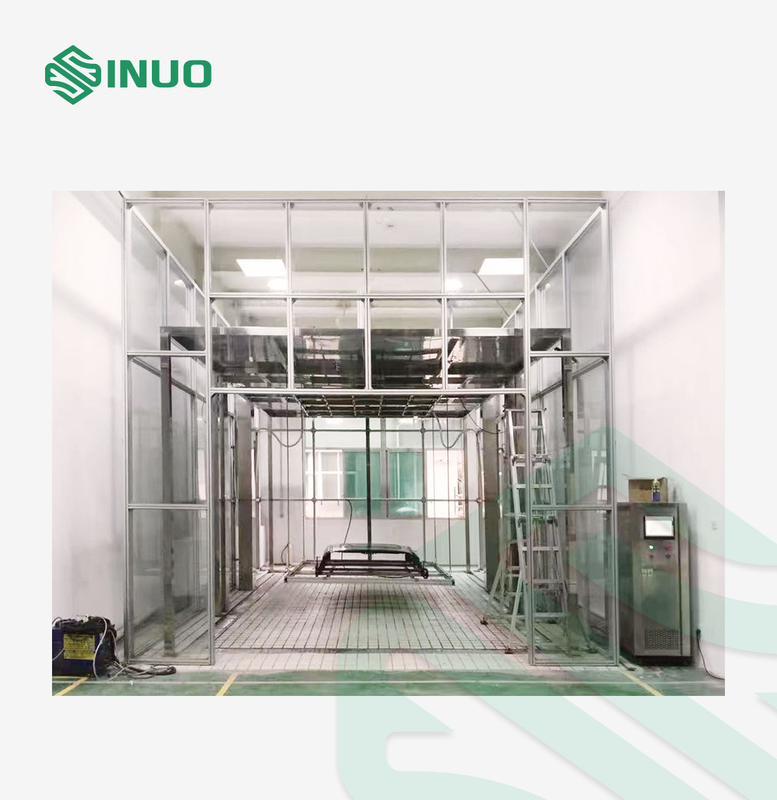

Die äußere Rahmenkonstruktion der Duschkabine ist mit 80X40MM starker 5MM Aluminiumlegierung und 10MM starkem ausgeglichenem Glas installiert, und die Tür wird von ausgeglichenen GlasSchiebetüren der aluminiumlegierungsdoppelöffnung auf beiden Seiten gemacht.

Geriebene Ableitung und Zivilarbeiten (zur Verfügung gestellt vom Käufer)

Einen Bereich von Metern 4X5 und einen Abstand von ungefähr 5 Metern ungefähr umfassend hoch, wird das Glashaus auf dieser Basis verziert. Der Boden muss mit rutschfesten Fliesen geklebt werden, und es gibt mindestens 200MM starken konkreten Untergrund, der benutzt wird, um den Sprayrahmen mit Expansionsschrauben zu reparieren.

Der Grundentwässerungsgraben ist 200MM, die breit sind und tiefes 100MM. Der Rand der Wanne ist ungefähr 200MM weg von der Glaswand. Die Oberfläche der Wanne wird von Querpass 304 des Edelstahls 19X19MM gemacht, um ein Kästchen herzustellen und es über der Wanne, bündiges mit den Boden zu legen. Wenn man die Wanne verziert, es ist notwendig, um eine Neigung von ungefähr 5 Grad zu entwerfen zu gewähren, sollten das Wasser, zum Wasserauslauf abzulassen und kein Wasser in der Wanne ansammeln. Die Anforderungen für Bodenfliesedekoration sind die selben, und kein stehender Gewässer sollte erzeugt werden.

Poolfiltersystem und Beutelfiltersystem

Das Poolfiltrationssystem nimmt die zweipolige Filtrationsmethode an, ist die erste Phase das Abwasserpool, und die zweite Etappe ist das Trinkwasserpool. Die Tiefe des Abwasserpools ist 1500MM, und die Tiefe des klaren Wasserpools ist 1000MM.

Der Zweck dieses Entwurfs ist, Schadstoffe und Schlamm im Pool niederzulegen. Der Abwasserpoolbereich ist 1X1 misst tief und 1,5 Meter tief, und er befindet sich hinter der rechten Seite des Regenschauers. Das Trinkwasserpool ist 1X1 misst tief und 1 Meter tief, und es befindet sich vor der rechten Seite des Regenschauerraumes.

Um die Wahrscheinlichkeit der Düsenblockierung zu verringern, wird ein Beutelfilter addiert. Der Wasserertrag des Behälters aus rostfreiem Stahl ist 100 Tonnen pro Stunde, und der Filtrationsfortschritt ist 100UM. Das mehrstufige Filtergerät ist, nur zu garantieren, dass das Sprühen nicht blockiert wird, beeinflußt nicht die Testzeit und verbessert die Test-Leistungsfähigkeit.

Wasserspraywinkel

a) Wasserspraywinkel: Ähnlichkeit zur Probe (Abstand 500MM)

b) Der Winkel der Wassersäule der Düse: Winkel 35°~40°cone

c) Wassersprayregal: Neun verstellbare Winkel (0-20 Grad) flach, vordere, hintere, linke, rechte, rechte Front, linke Front, rechte Rückseite, verließen zurück.

d) Die Größe des Wassersprayrahmens: 1.8X1.2 Meter, Höhe 120MM

e) Wasserspraybereich: 2.2X 1,7 Meter

Drei Düsen (leichter Regen, mäßiger Regen, starker Regen)

a) Der Abstand zwischen der Regendüse und dem Gerät kann durch das Bewegen justiert werden

b) Justierbare Strecke des Düsenwinkels: 0~30°

c) Drei Düsendurchmesser: Nebel des leichten Regens Φ2.5mm, mittlerer Regen: Gerades Loch ¢1MM, gerades Loch des starken Regens ¢2MM. Düsenabstand 400X400MM des leichten Regens, mittlerer Regen und Düsenabstand des starken Regens: 100X100MM

d) Einspritzungsdruck: ≥80-150kPa

e) Geräuschpegel: ≤80dB
