Elektro-Mobil-Testgerät
Created with Pixso.

Elektrofahrzeugprüfgeräte Großstaubprüfkammer für Auto-Ersatzteile

Elektrofahrzeugprüfgeräte Großstaubprüfkammer für Auto-Ersatzteile

Markenbezeichnung: Sinuo
Modellnummer: SN441-40F
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Satz/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Prüfungs-Raum:
Kann angepasst werden
Größe des Tores:
Kann angepasst werden
Heizungsstrecke:
NT2Fächer
Luftstromgeschwindigkeit:
≤2m/s
Staub-Konzentration:
4 kg/m3
Staubart:
Trockenes Talkpulver
Abfeuchtung von Staub:
Elektrische Heizung
Führungsloch:
φ100 mm mit Verschluss
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Satz/Monat
Hervorheben:

Elektro-Mobil-Testgerät Iecs 60884

,

2500mm ev Elektro-Mobil-Testgerät

,

Iec-ev Klimatestkammer

Beschreibung des Produkts

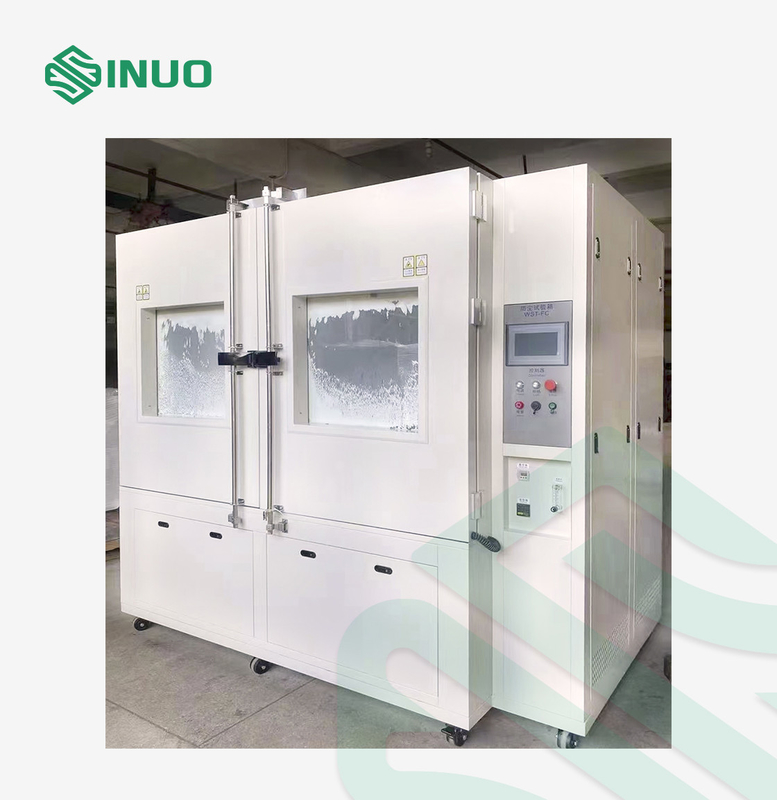

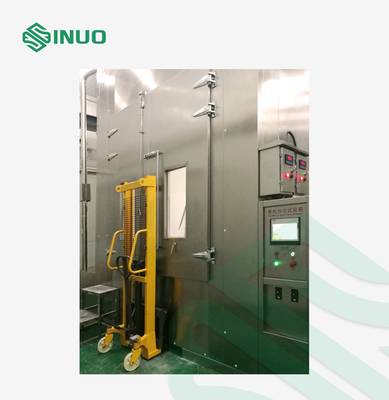

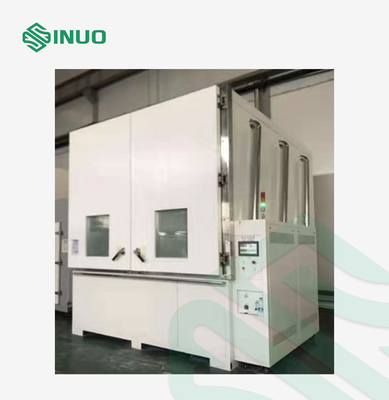

Große Staubkammer fürElektrofahrzeugeErsatzteile



Systemübersicht


Die große Staubkammer eignet sich für die Versiegelung von Teilen und Gehäusen und für die Prüfung der Sand- und Staubbeständigkeit von Elektro- und Elektronikprodukten, Ersatzteilen und Versiegelungen von Fahrzeugen und Motorrädern.ESS-Umrichter usw.. Um die Verwendung, Lagerung und Transportleistung der elektrischen und elektronischen Produkte, der Ersatzteile und Dichtungen von Autos und Motorrädern unter der Sand- und Staubumgebung zu erkennen.

Die Prüfgeräte verwenden ein intelligentes und humanisiertes PLC-Steuerungssystem, das Innere der Prüfgeräte besteht aus hochwertigem SUS304 Edelstahl, der Kammerkörper aus Edelstahl.Und es hat auch ein großes Aussichtsfenster an den Türen.Der Sicherheitsschutz ist gut.

Die Sand- und Staubprüfkammer ist nach IEC 60529 Abbildung 2 konzipiert und hergestellt und wird von vielen Normen wie IEC 61851, IEC 62196, IEC 62752 usw. gefordert.



Technische Parameter


1- Ausrüstungsstruktur und technische:

Innenkammergröße (mm): 2500 × 4500 × 3500 (Tiefe × Breite × Höhe)
Außengröße (mm): 3700 × 5200 × 4700 (Tiefe × Breite × Höhe)

Tor: 2800 mm × 2000 mm, doppelte offene Tür (mit Beobachtungsfenster an jeder Tür).
Einzeltürgröße (mm): 1000X2800

Temperaturbereich: RT+10°C/60°C (Heiz- und Staubbacksystem)

Luftfeuchtigkeitsbereich: ≤ 85% RH

Luftstromgeschwindigkeit: höchstens 2 m/s

Staubkonzentration: 2­4 kg/m3

Staubspezifikation: Das Trocknen des Talkpulvers, das durch das quadratische Loch mit einem Sieb von 75 mm und einem Draht mit einem Durchmesser von 50 mm gelangen kann

Zeit der Staubvibration: 1S-999H einstellbar

Staubblaszeit: 1S-999H einstellbar

Staubentfeuchtung: Entfeuchtung mit elektrischer Heizung

Druckunterschied des Prüfprodukts: A: 1,98 KPa unter dem Luftdruck oder B: kein Druckunterschied

Ausgestattet mit einem Pump- und Anzeigemesssystem für die subbarometrische Prüfung

Betriebsmodus: Programmmodus, Festwertmodus

Steuerungssystem: eingebetteter LCD-Touchscreen mit großem Bildschirm



Speicherung und Druck von Daten



Blei-Loch: φ100 mm; mit Versiegelungsstick

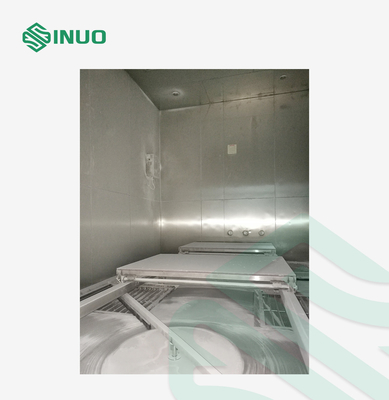

Kammerverkleidung: aus importiertem SUS304 Spiegel rostfreiem Stahl

Die Kammer ist aus Edelstahl

Sicherheitsschutz: Alarm gegen Überstrom von Lüftern, Phasenverlust, Phasenfolge-Schutz; automatisches Herunterfahren und Stromabschalten im Unfallfall

Wenn keine Belastung vorhanden ist, muss ein Temperatur- und Luftfeuchtigkeitserkennungssystem mit Anzeigefunktion vorhanden sein.



2Talkpulver sollte durch ein Metallnetz gefiltert werden.Der Drahtdurchmesser beträgt 50 μm und die Maschenöffnung 75 μm. Die Menge an Talkpulver beträgt 2 kg pro Kubikmeter der Prüfkammer und die Anzahl der Verwendungen darf 20 Mal nicht überschreiten.Das System ist in der Lage, eine gleichmäßige Dichte an Staub in der Prüfkammer aufrechtzuerhalten.



3Die Schale des Versuchspersonen wird in die Prüfkammer gelegt.Der Druck in der Hülle sollte durch die Vakuumpumpe unter dem Luftdruck gehalten werden.Der Luftdruck in der Prüfkammer kann auch geändert werden, um periodische Veränderungen des Drucks in der Prüfkammer zu erreichen..



4Die Prüfung hat zum Ziel, die Druckdifferenz zu nutzen, um die Luft in der Kammer in die Ausrüstung zu ziehen.Das Pumpvolumen beträgt das 80-fache des Volumens der DUT-Hülle und die Pumpgeschwindigkeit darf das 60-fache des Hüllevolumens pro Stunde nicht überschreiten..



5Das Gerät verfügt über eine Notstoppvorrichtung, um die Sicherheit bei abnormalen Prüfungen zu gewährleisten.



6Der Deckel (Tür) der versiegelten Prüfkammer ist zuverlässig versiegelt. Die Innenwand der Prüfkammer besteht aus leitfähigem Material und ist geerdet, um die Ansammlung von statischem Strom zu vermeiden.



7Das System hat die Funktion der Rückgewinnung und Behandlung von Staub nach der Prüfung.



CAufstellung Liste


Name Einheit Marke oder Herkunft Anzahl der FTE Anmerkung
Berührungsschirm Setzen MECG 1 Diese sind nur zur Referenz, endgültig wird entsprechend geändert werden
Wechselstromkontakter PC Schneider 1
Zwischenrelais PC Omro 1
Beleuchtete Taste PC Zhenghao 1
Sicherung PC Zhenghao 1
Hauptstromschalter PC - Ich weiß. 1
Luftkompressor mit hoher Leistung PC Xingya 1
PLC PC XINJE 1
Vakuumpumpe Setzen Wert 1
Luftdurchflussmesser PC Wangda 1
