EVSE-Testgerät
Created with Pixso.

Testgerät-Antrieb-dielektrische Widerstands-Prüfeinrichtung EVSE

Testgerät-Antrieb-dielektrische Widerstands-Prüfeinrichtung EVSE

Markenbezeichnung: Sinuo
Modellnummer: SN1104
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Niederspannung:
2500 V~ 12500V
Hochspannung:
300V~2500V
Spannungsbereich:
DC 300 V~ 12500V
Innenwiderstand:
12Ω, 42Ω, 500Ω
Auswirkungs-Abstand-Zeit:
5 | 99s kann eingestellt werden
Zahl von Zyklen:
1 | 9999 können eingestellt werden
Polaritäts-Modus:
Positiv und negativ
Anzeigenmethode:
7" LCD
Verpackung Informationen:
Kartonkasten
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Testgerät LCD-Iecs EVSE

,

Testgerät Iecs EVSE

,

Dielektrischer Widerstandstest EVSE-Antriebs

Beschreibung des Produkts





dielektrisches Testgerät des Antrieb-1.2µs/50µs des Widerstands-EVSE



Eingewilligte Standards u. Klauseln


Aufladungssystem Elektro-Mobils IEC/CDV 61851-1 „leitfähiges - Teil 1: Klausel 12,3 der allgemeinen Anforderungen



Isolierungskoordination Iecs 60664-1 „für Ausrüstung innerhalb der Schwachstromversorgungssysteme - Teil 1: Prinzipien, Anforderungen und Tests“



Iec 61180" Hochspannungstesttechniken für Schwachstromausrüstung - Definitions-, Test- und Verfahrensanforderungen, Testgerät“



Ausrüstungs-Überblick


Anwendung: Sie wird verwendet, um den Ausgleichstrom über Spannung der Komponenten und der elektrischen Freigabe und der Kriechstrecke zu ermitteln.

Prüfling: Haushaltsgerät, Audio, Video und ähnlicher elektronischer Apparat.

Eigenschaft: Dieser Antriebspannungsprüfer ist Standardblitzwellenversuchseinrichtungen mit Frontzeit der Wellenform 1.2/50µs ist 1,2 µs, Zeit zu halbwertigem ist 50 µs, es ist eine destruktive Prüfvorrichtung. Der Beispielzusammenbruch produziert einen Funken und akustisch, Instrumenthöchstspannung, als die Nullastspannung im Wesentlichen (nah an null) verringert wird, wenn sie die gleiche Spannung im folgenden Test, sie zeigt auch das oben genannte Phänomen anwendet.



Technische Parameter


Modell SN1104
DC-Hochspannung Max. 12.5kV
Antriebspannungswelle

Antriebwellenfrontzeit: 1,2 µs ± 30%;

Halbwertig nach von der Wellenzeit: 50 µs ± 20%

(Anmerkung: die Wellenform kann durch ein externes Oszilloskop überprüft werden.)

Instrumentinnenwiderstand 12Ω± 10%, 40Ω± 10%, Einbauten Widerstands drei 500Ω± 10%, kann geschaltet werden, indem man unterschiedlichen Anschluss wählt
Höchstspannung: 300 V~ 12,500V

Tief: 300V~2,500V

Hoch: 2.500 V~ 12,500V

Auswirkungsabstandzeit 5 | 99s
Auswirkungszyklen 1 | 9999
Polarität Positiv und negativ
Arbeitsfähigkeitsenergiequelle Nennspannung: | 220V±10%, 50Hz
Maß 630mm×600mm×380mm
Gewicht 30 KILOGRAMM


Fragen u. Antworten


Q: Kann die Antriebwellenform direkt auf diesem Apparat überprüft werden?

: Dieser Antriebspannungsgenerator sollte mit einem externen Oszilloskop arbeiten, um die Wellenform anzusehen.

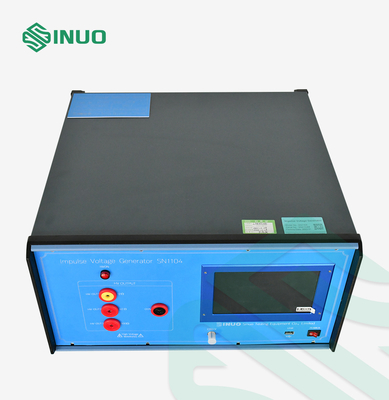

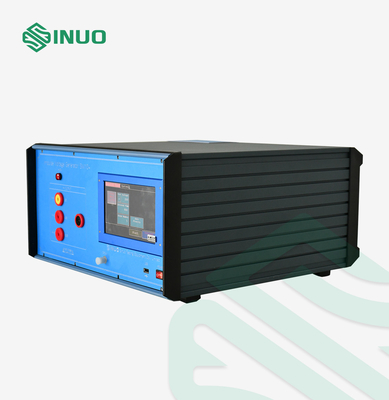

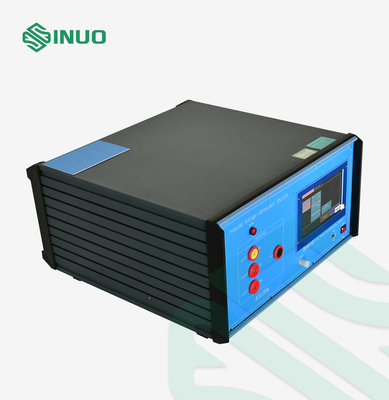

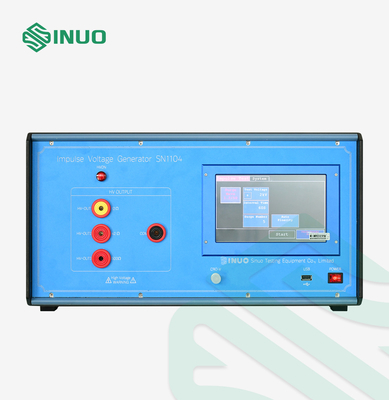

Testgerät-Antrieb-dielektrische Widerstands-Prüfeinrichtung EVSE 0
Spannungsform des Antrieb-12.5kV


Testgerät-Antrieb-dielektrische Widerstands-Prüfeinrichtung EVSE 1
