LÄRM 75220 Elektro-Mobil-Testgerät-Spektrum-Solarsimulations-Strahlungs-Test-System

Elektro-Mobil-volles Spektrum-Solarsimulations-Strahlungs-Prüfungs-System

Eingewilligte Standards u. Klauseln

ISO 12097-2: „Straßen-Fahrzeugairbag-Komponenteteil 2: Prüfung von Airbagmodulen“

LÄRM 75220: „Alternde Automobil-Komponenten in den Solarsimulations-Einheiten“

MIL-STD 810" Klimatechnikerwägungen und Laborversuche“

Zurückgezogene photo-voltaische Geräte Iecs 60904-9 „- Teil 9: SolarsimulatorLeistungsanforderungen“

IEC60068-2-5 „Klimageprüftteil 2-5: Test Sa: Simulierte Sonnenstrahlung am Grund-lvel und Anleitung für die Sonnenstrahlungsprüfung“

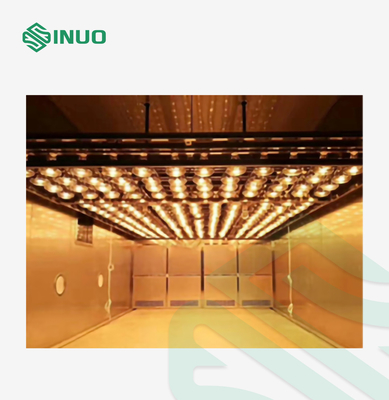

Ausrüstungs-Überblick

Dieses Testsystem wird aus intelligentes Steuerstromversorgung, optimiertem Entwurf der Reflektorlampengehäuse-, Metallhalogenlampe Osram 2000W/4000W, des Kabinetts, des Beleuchtungsstärkemeters, des etc. verfasst, der die Umwelt des Sonnenlichts unter verschiedenen Bedingungen tadellos simulieren kann.

Indem man mit Umweltfaktoren wie Temperatur, Feuchtigkeit, Niederschlag und Schneefälle verbindet, kann es verwendet werden, um die Auswirkung der direkten Sonnenstrahlung auf den Prüfling (thermisch, mechanisch, chemisch, elektrisch, etc.) auszuwerten, und es kann auch verwendet werden, um die Interaktion zwischen verschiedenen Materialien in der Komponente aufzudecken. Das simulierte Sonnenstrahlungssystem kann allein benutzt werden, um Elektronik, Materialien und Bändchenexemplare zu prüfen. Mehrfache Systeme können in eine helle Reihe durch Berufsentwurf und Plan auch kombiniert werden, die in den Tests von Autos, von LKWs, von photo-voltaischen Modulen, von Zügen und von Flugzeugen benutzt werden können.

Technische Parameter

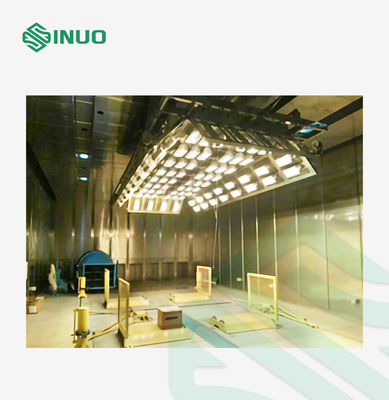

System-Struktur

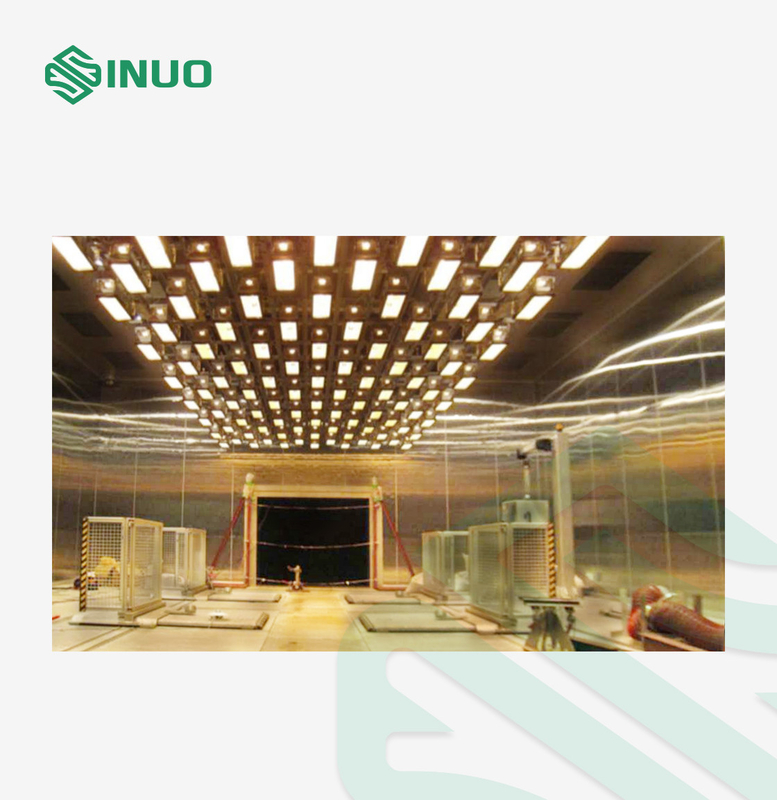

Das System wird aus insgesamt 21 verfasst (3×7) hat Sonnenlichtsimulationseinheiten und jede Sonnenlichtsimulationseinheit die gleiche Energie, die 4KW gleichmäßig ist. Die spezifische Verteilung ist, wie folgt:

Die Größe des Kammerbereichs in der Zahl ist 6.5m × 2.5m (Länge × Breite), und jedes Kästchen ist eine einzelne Sonnenlichtsimulationseinheit. Der Abstand in der Längenrichtung ist 1m, ist der Abstand in der Breitenrichtung 1.25m, und die Höhe der BestrahlungsBezugsfläche ist 1500mm±500mm.

Die Längsmittellinie des Sonnenlichtsimulationsgerätes sollte mit der Mittellinie des Fahrgestelledynamometers in der vertikalen Richtung übereinstimmen, und die Gesamteinbauposition ist über dem Grubenbereich des Fahrgestelledynamometers.

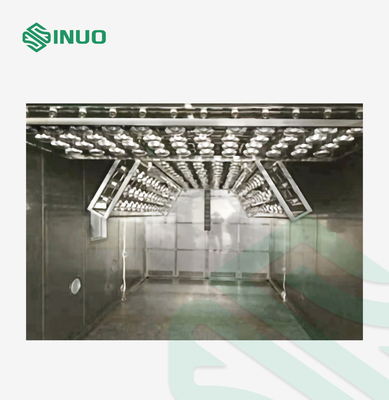

System-Struktur

Die Sonnenlichtsimulationseinheit wird aus einem Lampengehäuse, einer Metallhalogenlampe und einer intelligenten Stromversorgung verfasst. Die intelligente Stromversorgung wird außerhalb der Testkammer gesetzt, und die Metallhalogenlampen sind in das Lampengehäuse installiert und vereinbarten in der Testkammer entsprechend dem erforderlichen Bestrahlungsbereich.

Lampenquelle

Das Hauptteil der Lampenquelle ist sandgestrahltes Tonerdebrettmaterial, das das Gewicht jeder Sonnenlichtsimulationseinheit bei der Gewährleistung der Intensität der Lampenquelle verringert. Das reflektierende Material ist importierte Spiegelbohnen-Kornaluminiumplatte, mit Reflexionsvermögen bis zu 97%, einheitlicher Reflexion und keinen hellen Stellen. Wegen des Rollens und des Galvanisierungsprozesses, wird die hochfeste Härte der reflektierenden Spiegeloberfläche sichergestellt, und das Vorkommen der Situation, dass das Reflexionsvermögen groß an der neueren Reinigung und am Abwischen verringertes liegt, wird verringert.

Die Zündspule wird in die Stromversorgung gelegt. Alle Strukturen und Komponenten in der Lampenquelle installiert in den Testraum können einer breiten Temperatur und einem Feuchtebereich widerstehen, und der Temperaturwiderstand ist -70℃~+120℃, das auch das Hochspannungspaket in der Lampe vermeidet, dass der langfristige Widerstand zur hohen Temperatur im Oberteil für das Altern anfällig ist.

Metallhalogenlampe

Nehmen Sie die höchstentwickelte Metallhalogenlampetechnologie an. Das Modell ist OSRAM HMI 4000 W/DXS und die spezifischen Parameter der Metallhalogenlampe sind-, wie folgt:

Elektrische Parameter	Nennleistung	4000W
	Birnenenergie	4000W
	Standardspannung	200V
	Birnenspannung	200V
	Birnenstrom	24
Photometrische Daten	Nominaler Lichtstrom	380000LM
	Farbtemperatur	6000K
	Farbwiedergabeindex Ra	90
Die Spektrumkurve der Metallhalogenlampe selbst ist- zum Sonnenspektrum sehr nah, und das Sonnenlicht kann nach Anpassung durch einen kundenspezifischen Filter tadellos simuliert werden. Die ausführliche Spektrumkurve wird auf dem Recht gezeigt.
