Testgerät-Ladestations-wasserdichter Test-Raum Iecs 61851 EVSE

Messgrundlage

Das Schutzniveau des Aufladungsstapels erreicht im Allgemeinen IP54 oder IP65, und es ist notwendig, einen umfassenden Regentest auf Aufladungsstapel durchzuführen, und Wassersprühtest wird auf allen Oberflächen angefordert.

Jedoch wegen der externen Größe des Aufladungsstapels (hauptsächlich das Höhenproblem), ist es nicht möglich, Wasser völlig zu duschen, indem man die herkömmliche Schwingenrohrregenmethode anwendet (selbst wenn die größte Schwingenrohrgröße angenommen wird), und die Schwingenrohr-Regenversuchseinrichtungen besetzen ein großes Gebiet an der Unterseite und erfordern einen Raum von Metern 4×4×4.

Grund ist gerade einer des Auftrittes, lädt die größere Frage allgemeinen Aufladungsstapel des Stapels bis zu 100 Kilogramm, größere Dosenreichweite 350 Kilogramm auf, unter Verwendung des gewöhnlichen Drehscheibenlagers kann die Anforderung nicht erreichen, also müssen Sie einen Satz großes Gebiet, Dosenlager, Deformation besonders anfertigen des Gegenstandstadiums, und drehen Sie sich mit einer konstanten Geschwindigkeit kann während des Tests erzielt werden.

Ausrüstungsstruktur:

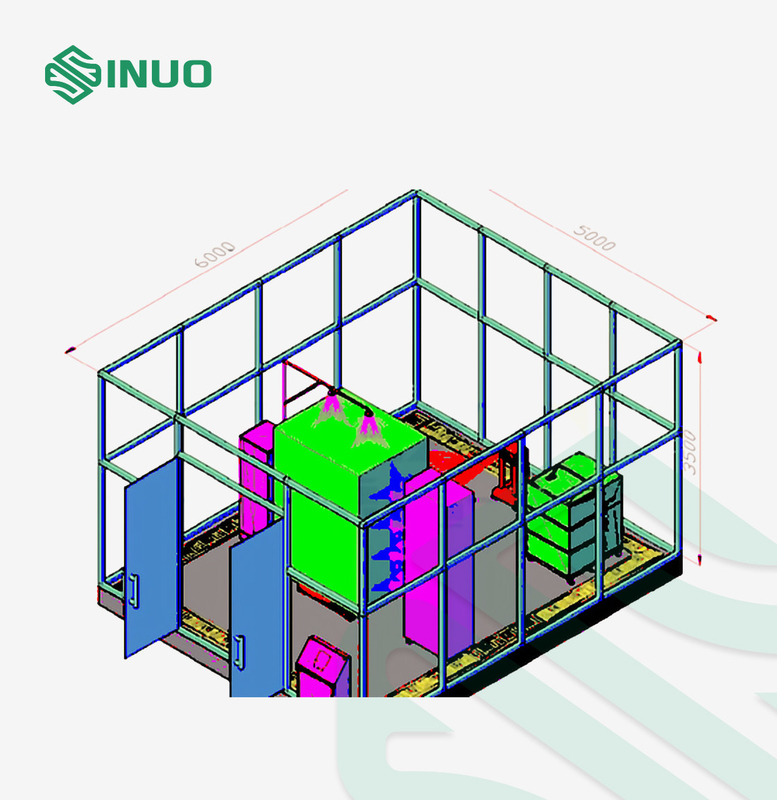

Der Aufladungsstapelregen-Testentwurf wird hauptsächlich aus Regengerät, Wassersprühgerät, Wasserversorgungssystem, Kontrollsystem und Ableitung verfasst. Entsprechend den Anforderungen von IEC60529-2013 und dem Industriestandard des Aufladungsstapels, System werden der Dusche- IPX4 und vollen Gerät des Sprays IPX5/6 eingeführt, um den Duschtestraum zu kombinieren.

Ausrüstungs-Eigenschaften

1. [integrierte Steuerung] durch das zentrale integrierte Kontrollsystem, Steuerung IPX4, IPX5, Zustand des Sprays IPX6 drei; Unter Verwendung der unabhängigen Forschung und Entwicklung von Betriebsverfahren, sind alle Funktionstasten einfach, durch den Touch Screen, die saubere Schnittstelle einzustellen, einfach zu benützen.

2. [Konstanthaltungsstrom] nimmt das intelligente Wasserversorgungssystem PID-Konverter an, um die gegenwärtige Konstanthaltung zu verwirklichen, fließen Monitorrealzeit elektronische Sensoren durch und zeigen ihn direkt auf dem Touch Screen an.

3. [globaler Spray] verteilte sich der Gebrauch von 4 Duschgerät gleichmäßig, Spraybereich kann mindestens 3 Quadratmeter erreichen, die ganze Außenseite des Aufladungsstapels fast vollständig zu umfassen (ausgenommen die Unterseite).

4. [abfragende Verschiebung] können der Seitenspray und der Spitzenspray des Duschgerätes den Abstand mit dem Aufladungsstapel abfragen und können den Sprayabstand automatisch justieren, um die Standardbedingungen (Standardabstandsstrecke 300-500mm) zu erfüllen.

5. [Schwingenspray] Dusche kann die justierbare Spraystrecke ±50°, Schwingenfrequenz erzielen Schwingenspray, ist 1-20mal/Minute. IPX5 Farbspritzpistole kann in der Strecke auf und ab schwingen, indem sie die Schwingenhöhe einstellt.

6. [Ladbare Gegenstände] nimmt die ladende Plattform eingebaute Installation an, ist die Tabelle mit den Boden bündig, ist die Tabelle für Schlitz reserviert, und der Aufladungsstapel wird durch Gabelstapler transportiert, der für die Entleerung bequem sein kann. Die ladende Plattform wird von 12mm starker Stahlplatte hergestellt, und die grundlegende Tragfähigkeit erreicht 1000kg.
