EVSE-Testgerät
Created with Pixso.

Testgerät PLC-Steuerevse schnüren freitragende dehnbare und Schwingleben-Prüfvorrichtung

Testgerät PLC-Steuerevse schnüren freitragende dehnbare und Schwingleben-Prüfvorrichtung

Markenbezeichnung: Sinuo
Modellnummer: SNQC1019
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Stromversorgung:
Besonders angefertigt
Prüfstand:
2 Stationen
Pendelwinkel:
-90~+90 Grad
Schwingengeschwindigkeit:
1~20mal/Minute
Ausdehnen von Geschwindigkeit:
1.5m/s±50% justierbar
Test-Zeiten:
1~999999mal
Steuermethode:
Plc- u. Screen-Steuerung
Antriebs-Modus:
Servomotor + Reduzierer
Verpackung Informationen:
Sperrholzkasten
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Testgerät PLC-Steuerevse

,

Testgerät PLC EVSE

,

EVSE-dehnbares Schwingleben-Testgerät

Beschreibung des Produkts

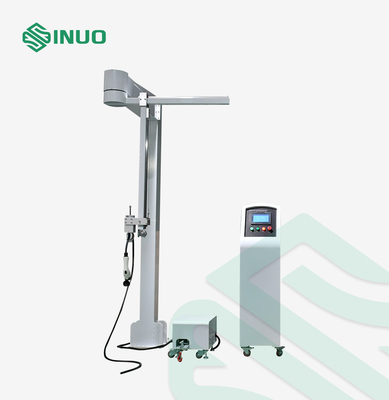

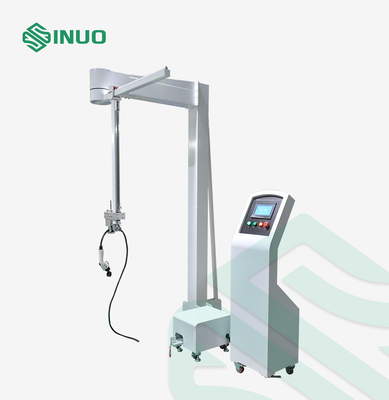

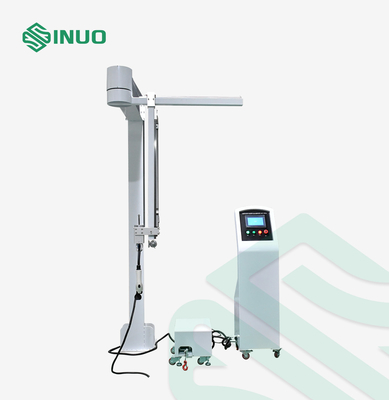

EVSE schnüren freitragende dehnbare und Schwingleben-Testgerät PLC-Steuerung



Ausrüstungs-Überblick


Dehnbare und Schwinglebenversuchseinrichtungen des EVSE-Schnur-Kragbalkens sind eine nichtstandardisierte kundengebundene Ausrüstung. Gleichzeitig können es auch geprüft werden, um herauszufinden, das die Teile der Probe wahrscheinlicher sind, beschädigt zu werden und ob die Elektro-Mobil-Versorgungsausrüstung Sicherheit ist. Es ist ein notwendiges HaltbarkeitsTestgerät für Laborforschung und entwicklung.



Die kundengebundene Befestigung der Ausrüstung erfüllt die festklemmenden Bedingungen von Proben von verschiedenen Größen und von Formen und simuliert die wirkliche Operation so viel wie möglich, um freitragende ausdehnende Bewegungen zu machen. Seit der freitragenden ausdehnenden und zurückprallenden Aktion wird durch eine ähnliche Gewichtsbelastung abgeschlossen, muss das freitragende Teil ausdehnend nur eine ausdehnende Aktion machen, und mit der Last dann zusammenarbeiten, um das Drahtseil wieder herzustellen.



Das Schwingenleben-Werkzeugelement wird hauptsächlich für den Lebentest der Probe benutzt, die von Seite zu Seite schwingt. Die Maschine wird durch PLC u. Touch Screen gesteuert. Sie können den Pendelwinkel, Geschwindigkeit und Zahl von Tests auf dem Touch Screen durch selbst eingeben und Presse, um den Test zu beginnen. Wenn die gesetzte Anzahl von Zeiten erreicht wird, stoppt sie automatisch mit einem Signal des akustischen Signals. Die ganze Maschine ist schön dem Aussehen nach und einfach zu benützen. Der Beispielhalter kann auf und ab justiert werden, der dem Prüfungsbedarf von verschiedenen Proben sich anpassen kann.



Technische Parameter


Stromversorgung 220V/50hz
Prüfstand 2 Stationen: 1 freitragendes Ausdehnen der Station, 1 Stationsschwingen

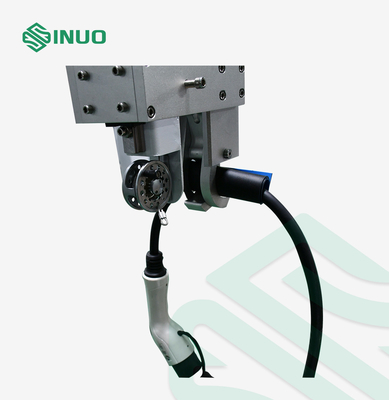

Bearbeitungsinformationen Die Kabelschelle kann das Aufladungsgewehrkabel mit einem Durchmesser von 30~60mm halten
Pendelwinkel -90~+90 Grad
Schwingengeschwindigkeit 1~20mal/Minute
Testzeiten 1~999999mal können eingestellt werden
Steuermethode Plc- u. Screen-Steuerung
Antriebsmodus Servomotor + Reduzierer
Ausdehnen des Höhenanschlags 500~2000 (Millimeter)
Ausdehnen von Geschwindigkeit Geschwindigkeit 1.5m/s±50% justierbar (5-30mal/Minute justierbar)
Warnungsmethode Automatische Warnung, wenn die voreingestellten Zeiten erreicht werden
Das Ausdehnen benutzt einen Motor, um ein Drahtseil zu fahren, um auszudehnen
Die Höhe der ganzen Maschine ist ungefähr 2.5m, und sie kann Proben unterhalb 2 Meter in der Höhe sich anpassen.



Funktionseinleitung


1. Freitragende Ausdehnung:

Aktion: auf und ab;

Aktionsanschlag: 500~2000 (Millimeter)

Rückstoß: automatischer Rückstoß

Geschwindigkeit: Geschwindigkeit 1.5m/s±50% justierbar (5-30mal/Minute justierbar)

Die Motorantriebe das Drahtseil zum auszudehnen.



2. Schwingenstation:

Aktion: Schwingenlinks und -recht;

Pendelwinkel: 0~±90 kann eingestellt werden;

Bearbeitungshöhe: 1500~2300 (Millimeter) justierbar

Geschwindigkeit: Geschwindigkeit 1.5m/s±50% justierbar (5-30mal/Minute justierbar)



3. Schematisches Diagramm des Aktionsprinzips:

Testgerät PLC-Steuerevse schnüren freitragende dehnbare und Schwingleben-Prüfvorrichtung 0

Testgerät PLC-Steuerevse schnüren freitragende dehnbare und Schwingleben-Prüfvorrichtung 1



Testgerät PLC-Steuerevse schnüren freitragende dehnbare und Schwingleben-Prüfvorrichtung 2
