Wärmestoß-Test-Kammer VW 80000 spritzen Wasserprobe-Ausrüstung MBN LV 124-2 K-12

Wärmestoß K-12 MBN LV 124-2 mit Spritzen-Wasserprobe-Ausrüstung

Eingewilligte Standards u. Klauseln

MBN LV 124-2 2013-08 „elektrische und elektronische Bauelemente in den Personenkraftwagen bis bis den allgemeinen Anforderungen 3.5t-, bis Testbedingungen und zu Test-Teil 2: Umgebungsbedingungen“ Klausel 9,12 Wärmestoß K-12 mit Spritzen-Wasser

VW-80000: 2009-10 „elektrische und elektronische Bauelemente in den Kraftfahrzeugen bis 3.5t zu den allgemeinen Anforderungen, Testbedingungs- und Test“ Klausel 11,12 Schock Temperatur-K-12 mit Spritzen-Wasser

ISO16750-4: 2006 „Straßenfahrzeuge - Umweltbedingungen und Prüfung auf elektrisches und elektronisches Ausrüstungteil 4: Klausel 5.4.2 der klimatischen Lasten“ Schmelzwasser-Schlagprobe.

„GB/T28046.4-2011 Straßenfahrzeuge - Umweltbedingungen und Prüfung auf elektrisches und elektronisches Ausrüstungteil 4: Klausel 5.4.2 der klimatischen Lasten“ Schmelzwasser-Schlagprobe.

Ausrüstungs-Überblick

Proben und Beschränkungen: Selbstbewegende elektrische und elektronische Bauelemente, bestimmt zu werden Maße. Dieses Testgerät verbietet die Tests von brennbaren, explosiven, flüchtigen Substanzen; der Test von gespeicherten ätzenden Substanzen; die Tests der Lagerung von biologischem; die Tests der Lagerung der starken elektromagnetischen Emissionsproben.

Anwendung: Dieser Test simuliert die Last der Komponente, wenn er herausgestellt wird, um Wasser zu spritzen, während er beim Fahren durch Pfützen auftritt. Der Test dient, das Arbeiten der Komponente zu überprüfen, wenn er dem Schock-artigen Abkühlen mittels des Wassers unterworfen wird. Dieses geschieht beim Fahren auf Wasserstraßen während des Winters. Ausfallmodi sind mechanisches Knacken der Materialien oder der Dichtungsausfälle, die durch verschiedene Koeffizienten der hitzebedingten Ausdehnung verursacht werden.

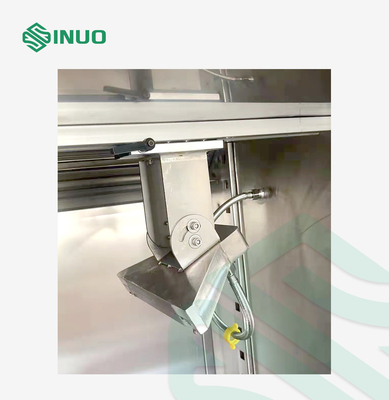

Prinzip: Spritzen Sie die Probe, die zur Testtemperatur mit entionisierten Wasser erhitzt wird (0-4°C, wasserhaltiger 3% Arizona Staub des Hahns nach Gewicht fein in Übereinstimmung mit ISO 12103-1. Das dauerhafte Mischen wird), in einem Abstand von 300-350 Millimeter von der Probe sichergestellt. Jede Spritzendauer 3 s und der Wasserstrom ist 3-4liters pro Spritzen/Düse. Die Übergangsdauer <20 s (für manuellen Übergang von DUT zwischen dem Temperaturspeicher und Spritzen) (nur erfordert durch ISO 16750-4 und GB/T28046.4).

Gebrauchs-Umwelt: Die umgebende Temperatur ist +25 ° C, ist die relative Luftfeuchtigkeit ≤ 85% R.H und der Wert, der unter der Bedingung ohne Probe in der Testkammer gemessen wird.

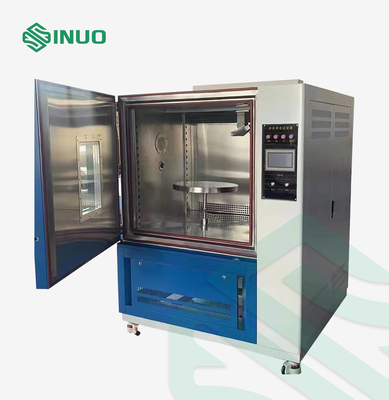

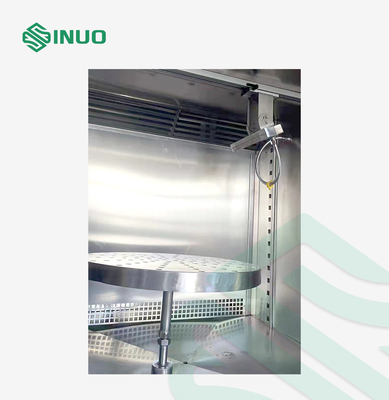

Struktur: Auswirkung der Kammerart Struktur, -heizung und -Schmelzwassers werden in zwei Kammern, mit Fächern in der Mitte abgeschlossen.

Technische Parameter

Q: Was ist die innere Kammer-effektive Größe für dieses Gerät?
: Kann besonders angefertigt werden

Q: Was ist das Wasserrecovery-system für dieses Gerät?
: Er benutzt den unteren Wiederverwertungszyklus, um Wasserreinhaltung zu erzielen.
