Elektro-Mobil-Testgerät
Created with Pixso.

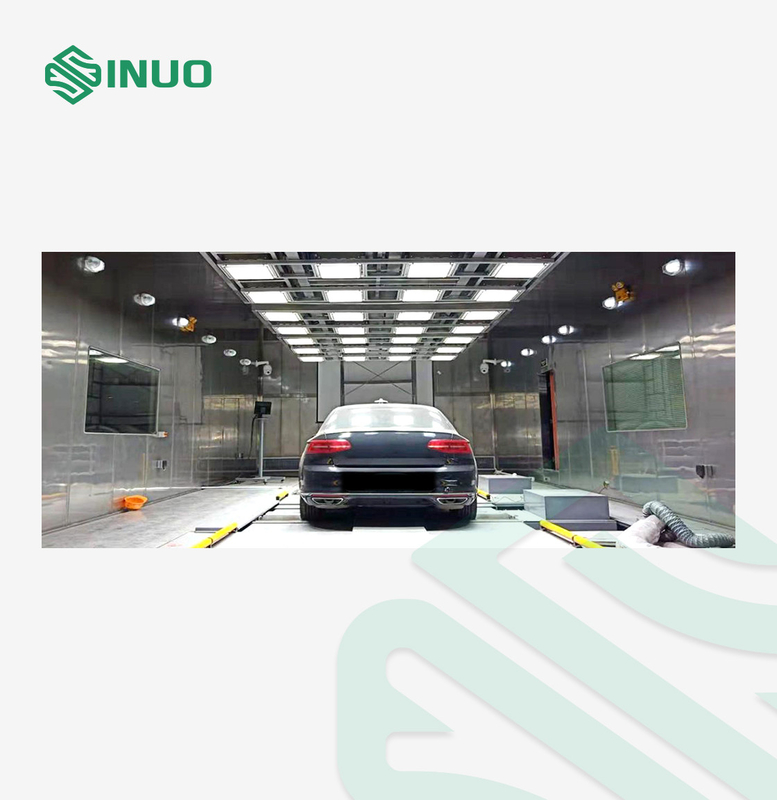

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer

Markenbezeichnung: Sinuo
Modellnummer: SNQC1002H
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Satz/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
LÄRM 75220 und etc.
Spektralwellenlänge:
290-2450nm optional
Bestrahlungs-Bereich:
1500×1500mm
Bestrahlungs-Abstand:
200-1200mm (örtlich festgelegt)
Durchschnittliche Bestrahlungs-Intensität:
1050W / m2
Arbeitsraumtemperatur:
-30 ℃ | ℃ 85
Strahlungssensor:
1 Satz
Garantiebedingung:
ein Jahr
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Satz/Monat
Hervorheben:

evse Solarsimulations-Testkammer

,

Elektro-Mobil-Solarsimulations-Testkammer

,

Ev DIN75220 Testgerät

Beschreibung des Produkts





LÄRM 75220 Elektro-Mobil-Sonnenstrahlungs-Halogen-Lampen-Test-Kammer



Eingewilligte Standards u. Klauseln




LÄRM 75220: „Alternde Automobil-Komponenten in den Solarsimulations-Einheiten“

ISO9060: 2007 „Solarenergiespezifikation und Klassifikation von Instrumenten für das Messen der hemisphärischen Solar- und direkten Sonnenstrahlung“

ISO 12097-2: „Straßen-Fahrzeugairbag-Komponenteteil 2: Prüfung von Airbagmodulen“



Technische Parameter


Arbeitsmaße: D×W×H 2500×2500×2500MM
Außenmaße: D×W×H 4100X3100X3000MM
Energie (Kilowatt) 13KW
Leistung Temperaturspanne Arbeitsraumtemperatur: -30 ℃ | ℃ 85 (dunkler Zyklus)
Feuchtebereich 1. Beleuchten des Zyklus: 10 | 60% RELATIVE FEUCHTIGKEIT
2. Feuchtebereich des dunklen Zyklus: bis 100%
3. Feuchtigkeitsgenauigkeit: ≤ ± 5%
Spektralwellenlänge 290-2450nm optional
Lampen-Strahlungs-Intensität 1050W/m2 accuracy≦±0.01W/m2
Lampen-Rohr-Energie 2.5KW (luftgekühlte volle Sonnenspektrummetallhalogenlampe) X 4
Lampen-Gesamtleistung 10KW, Lebensdauer: 1000 Stunden
Tafel-Temperatur Bst-Regelbereich: ℃ 80 (justierbar)
BPT-Regelbereich: ℃ 80 (justierbar)
Abstand zu probierenden von der Bogen-Mitte 1200mm, effektives Belichtungsbereich ≥ 3000cm2
  Beispielgestell 1200X1200MM
  Genauigkeits-Strecke Einstellungs-/Anzeichengenauigkeit: Temperatur 0,1 ℃, Feuchtigkeit 1% relative Feuchtigkeit
Temperatur und Feuchtigkeitssensor Platin resistance.PT100Ω/Millivolt
Heizsystem Völlig - unabhängiges System, elektrische Heizung der Nickelchromlegierung
Befeuchtungs-System Externe Isolierungsart, aller Edelstahlflache Oberflächenverdampfungsbefeuchter
Tafel-Temperatur Bimetallischer Tafelthermometer
Temperaturbegrenzer Nehmen Sie Siemens-Farbtouch Screen und deutsche Siemens PLC-Modulsteuerung an
Kreislaufsystem Temperaturbeständiger und lärmarmer Klimaanlagenmotor. zentrifugales Windrad des Multi-Blattes
Material Äußeres Kammer-Material Kohlenstoffstahlplatte der hohen Qualität, Mattlinie Haarstrichbehandlung phosphatierend des elektrostatischen Edelstahls Spritzen/SUS304
Inneres Kammer-Material Hochwertige glatte Platte SUS304 aus rostfreiem Stahl
Beispielgestell-Material Hochwertige Stange SUS304 aus rostfreiem Stahl
Türrahmen-Isolierung

Silikonkautschuk-Türdichtungsband der Hochs und Tiefs-Temperatur alterndes




Zahl von Beispielgestellen Die Anzahl von Proben ist 16, entsprechend der Tafeltemperatur und dem Bestrahlungs-Sensor
Sun-Auge Intelligentes Bestrahlungsinduktionsschleifensystem mit deutschem Chip. Korrigieren Sie automatisch den Einstellwert von Bestrahlungsintensität. Es ist Widerstand der hohen Temperatur und der hohen Feuchtigkeit; Oberteil wird von Material 304 gemacht.
Standardkonfiguration 1 Satz Antistrahlungsglasfenster, 4 Lampen
Sicherheits-Schutz Schutz des elektrischen Durchsickerns, Kurzschluss, über Temperatur, Wasserknappheit, Bewegungshitze, über gegenwärtigem
Stromversorgung AC380V±10% 5es-adrig dreiphasigsystem 50±0.5Hz
Gebrauchs-umgebende Temperatur 5℃~+30℃ ≤85%RH



Ausrüstungs-Überblick




Beleuchtungssystem

Das System wird aus intelligentes Steuerstromversorgung, optimiertem Entwurf von Reflektorlampengehäuse-, Metallhalogenlampen Osram 2500W, von Kabinett, von Beleuchtungsstärkemeter, von etc. verfasst. Es kann die Sonnenlichtbestrahlungsumwelt unter verschiedenen Bedingungen tadellos simulieren. Verbunden mit Umweltfaktoren wie Temperatur, Feuchtigkeit, Regen und Schnee, wird es verwendet, um die Auswirkung der direkten Sonnenstrahlung auf das Probestück (thermisch, mechanisch, chemisch, elektrisch, etc.) auszuwerten und kann auch verwendet werden, um die gegenseitige Interaktion zwischen verschiedenen Materialien im Teileffekt aufzudecken. Das Sonnenlichtsimulationssystem kann für die Prüfung von Elektronik, von Materialien und von Bändchenprobekörpern allein benutzt werden. Mehrfache Sätze Systeme können in eine helle Reihe durch Berufsentwurf und Plan auch kombiniert werden, der für den Test von Autos, von LKWs, von photo-voltaischen Modulen, von sogar Zügen und von Flugzeugen benutzt wird.



Intelligente Stromversorgung (ENV):

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 0





1) Das Machtmodul verwendet ein leistungsstarkes MCU als der Steuerkern, und der Hochpräzisionsvektorsteueralgorithmus stellt einen stabilen Ertrag von Energie sicher, damit die Helligkeit der Lampe geregelt wird und nicht durch die InputGitterspannung und das Abkühlen beeinflußt wird.



2) Es kann 20% bis 100% verwirklichen stepless Anpassung Ertrages, ist die Gesamtwärmeableitung klein, und sie hat mehrfache Steuerung und Übertragungsverfahren.



Anzeige Operationsschnittstellenanzeige Laufstatus Kann Ausgangsspannung überwachen und Ausgangsstrom, stellte Temperaturenergie und Modultemperatur, etc. ein.
Parametereinstellung Relevante Parameterinhalte können entsprechend tatsächlichen Anforderungen flexibel eingestellt werden
Schutz-/Warnungsfunktionen Überstrom, Überspannung, Undervoltage, Hitze, Kurzschluss, Ausfall der internen Speicherung, etc.
Umgebungen Umgebende Temperatur -10℃ zu +50℃ (kein Frost)
Umgebende Feuchtigkeit Weniger als 90% (kein Frost)
Umgebende Umwelt Innen (kein direktes Sonnenlicht, keine Korrosion, kein brennbares Gas, kein Ölnebel, kein Staub, etc.)
Höhe Weniger als 1000m



3) Die Stromversorgungssteuerung kann den Status der Lampe in der Realzeit während des beleuchtenden Prozesses überwachen und entsprechende Warnungen machen. Wenn die Beleuchtung erfolglos ist, stoppt sie die Beleuchtung und gibt eine Warnungsaufforderung, wenn sie eine bestimmte Verzögerung übersteigt und für eine lange Zeit vermeidet die gefährliche Situation der erfolglosen Beleuchtung, um Hochspannung beizubehalten.



Kabinett:

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 1



Modularer Stromversorgungsentwurf, mit dem Gesamtkabinett, mit Vorteilen des kleinen Abdruckes, ordentliche Linien, bequeme Verbindung; Stromversorgung kann in das Gesamtkabinett zu vereinheitlichter Steuerung gelegt werden, stellt entsprechendes Kommunikationsschnittstellenprotokoll in das Testkastenkontrollsystem zur Verfügung und benutzt den Touch Screen für Systemlokale kontrolle und Operation, Regelgenauigkeit: ≤5%.

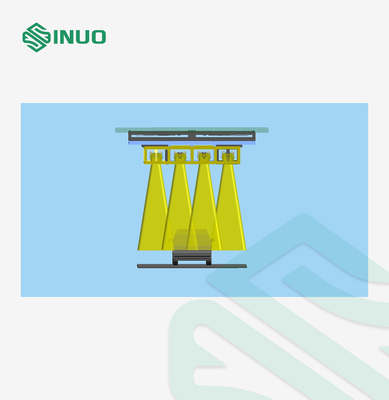

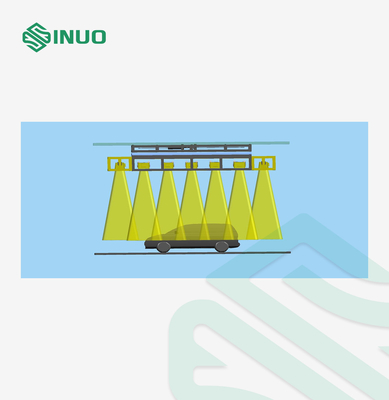

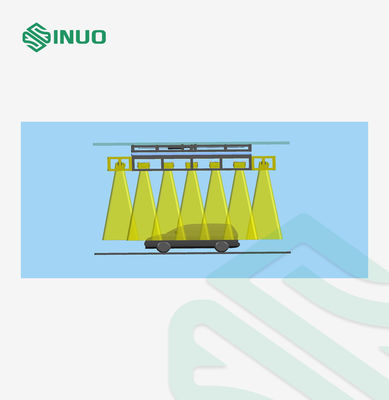

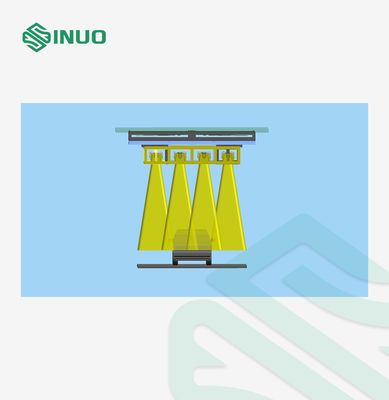

Sonnenlichtsimulation:

Insgesamt 98 Sätze der Lichtquellen, jeder Satz Lichtquellen wird mit einer ENV-Steuerstromversorgung ausgerüstet, die die Stromversorgung jeder Lichtquelle separat steuern kann.



LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 2

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 3



Volles Spektrum: +/- 10%, innerhalb einer Höhe von 1m.
Nach Simulation ist die Simulationseinheitlichkeit des Beleuchtens von Simulation über das ± 5%, besser als die Anforderung von ± 10.

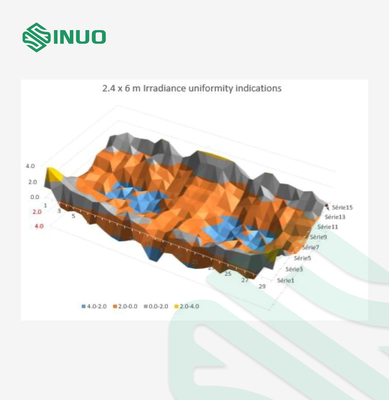

Für Details sehen Sie folgende Zahl der Simulationsberechnung:

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 4

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 5



Kontrollsystem:



Das beleuchtende Simulationssystem nimmt den Regelungsmodus an, ausgerüstet mit KIPP- u. ZONEN-SMP10 Hochempfindlichkeitsbeleuchtung Sensor, der Zwei-Ebenenstandard ISO 9060 entspricht. Durch diesen Sensor wird die Lichtstärke der gemessenen Oberfläche in der Realzeit gesammelt. Das Kontrollsystem justiert automatisch den Energieertrag entsprechend der Abweichung zwischen dem Sollwert und dem gesammelten Wert, um die Stabilität des Lichtes während des Tests sicherzustellen.



Vorteile:



Breite Betriebsumgebung

Da es keine elektronischen Bauelemente der Starterlampe im Reflektor des Beleuchtungssystems gibt, hat das System sehr breite Temperatur und Betriebsbereich der Feuchtigkeit (Temperaturspanne ist -100 ℃ -200 ℃, Feuchtebereich ist 0-98%).



Hohe Sicherheit

Weil das Feuerzeug in die intelligente Stromversorgung installiert ist, kann die intelligente Stromversorgung die Arbeitsspannung und den Strom der Metallhalogenlampe in der Realzeit überwachen., um zu garantieren dass die Stromversorgung automatisch gestoppt wird, wenn die Lampe abgestellt wird und die Lampe nicht aufgeregt wird, und die Warnungsinformationen werden gegeben. Darüber hinaus braucht das Gerät nicht, entladener Nachgebrauch zu sein, nachlässige Operation des Hochspannungselektroschocks zu vermeiden.

Mit Reglerstromkreis der abgestimmten Gegenspannung und Machtvektorsteueralgorithmus, den Ertrag zu steuern, das Phänomen der hellen Löschung effektiv kommt vermeiden verursacht durch Gitterschwankungen. Mit Störungswarnung und automatischem Schutz gibt es keine Spannung am Ertragende, wenn das Licht aus ist.



Gute Stabilität

Kommt mit Reglerstromkreis der abgestimmten Gegenspannung, der an AC340V arbeiten kann | 440V; Das Kontrollsystem wird durch Machtvektorsteueralgorithmus gesteuert, um sicherzustellen, dass die Spitzenleistung konstant und justierbar ist; mit automatischen Ausgleichsfunktionen wie Luftextraktionsausgleich, Echtzeitüberwachung von Abweichungen und automatischer Anpassung, unabhängig davon Spannungsschwankungen und umgebende Temperaturschwankungen, ist die Ertragenergie noch konstant; umfassender Sicherheitsschutz: Lampenparameterfehlerschutz, Lampentrennungsschutz, Lampenkurzschlusssicherung, etc.; unter Verwendung deutschen Siemens IGBT, japanischer Magnetkern, Amerikaner MCU. (Kann bei ℃ 100 arbeiten); alle Ausrüstung hat 100% die Funktionsprüfung und die Alterungsprozessprüfung verabschiedet.



Breiter Einstellbereich

Mikrocomputersteuerung, mit automatischen Ausgleichsfunktionen wie Belüftungsausgleich, Echtzeitüberwachung von Abweichungen und automatischer Anpassung, damit das System die Fähigkeit hat, von stepless 10% Energie -100% zu justieren. Mit linearem Steuer- und Rechteckwelleertrag wird die höchste Leistungsfähigkeit, unabhängig davon Spannungsschwankungen erzielt und umgebende Temperaturschwankungen, die Ertragenergie sind noch konstant.



1. Sonnenlichtsimulationssystem

Dieses Testsystem besteht aus insgesamt 98 Sonnenlichtsimulationseinheiten (14 × 7). Jede Sonnenlichtsimulationseinheit hat die gleiche Energie und ist 4KW. Die spezifische Verteilung ist, wie folgt:



Spektralbereich Bandbreite
(Nanometer)

Strahlung

(% von Summe)

Toleranz

Minute

Toleranz

Maximal

Strahlen
(W-/m²)
Spektralbereich
Strahlen (W-/m²)
UVB 280 bis 320 0,5 0,3 0,7 5,6 5,6
UVA 320 bis 360 2,4 1,8 3 26,9 62,7
360 bis 400 3,2 2,4 4,4 35,8
KRAFT 400 bis 520 17,9 16,1 19,7 200,5 580,2
520 bis 640 16,6 14,9 18,3 185,9
640 bis 800 17,3 12,8 19 193,8
IR 800 bis 3000 42,1 33,7 50,5 471,5 471,5
Summe 1120 1120



LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 6

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 7

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 8

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 9



2. Nutzfläche Bestrahlung:  1500×1500mm



3. Bestrahlungsabstand:  1200mm (örtlich festgelegt)



4. Durchschnittliche Bestrahlungsintensität:  1050W/m2

(Ununterbrochen justierbar innerhalb 600-1200W/m2, ist die Modulationsgenauigkeit nicht größer als 50W/m2. Kann für Niedrigbestrahlungsexperimente von 200W/von m2 verwendet werden. Wegen der ENV ist innerhalb des Bereiches 50% -100%, für Experiment der Niedrigbestrahlung von 200W unendlich justierbar, sollte das Gitter erhöht werden und die Strahlungsintensität durch die Übertragungsrate des Gitters (60%, 80% zwei Spezifikationen) gesteuert werden, damit die Lichtstärke 200W/m2 erreichen kann).



5. Helle Unterstützung

Die Lampenunterstützung wird von den industriellen Aluminiumprofilen gemacht.

Lampenschirm wird von der Aluminiummagnesiumlegierung hergestellt.

Es gibt 4 Sätze Lampenstände, die auf die Lampenunterstützung installiert sind. Die Lampenstände werden in 2 horizontale Reihen, 4 Lampenrohre in jeder Reihe unterteilt, und jede Birne ist 2500W. Der Abstand zwischen der Front, das hintere, links, und Recht des Lampenrohrs ist 1200MM, und jeder Glühlampe hat eine unabhängige Schaltersteuerung. Der Plan der Glühlampe wird in den Zahlen gezeigt. Die Leistungsanpassungsstrecke der Lampe ist stepless Anpassung innerhalb des Bereiches 10% bis 100%, die Gesamtleistung der Lampe ist 10KW.



LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 10



LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 11



6. Lichtstärke-Sensor

Drei Lichtstärke-Sensoren werden benutzt, um leuchtende Macht mit m-² herein zu messen.
Der Lichtstärke-Sensor ist gegen hohe Temperaturen beständig und kann auf das Fahrzeug während des Testverfahrens installiert sein.
Der Lichtstärke-Sensor wird mit einem hoch-Temperatur-beständigen 10 m langen Verbindungskabel ausgerüstet.
Der Lichtstärke-Sensor wird im Anschlusskasten angeschlossen und getrennt.



LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 12

Die Metallhalogenlampeintensität kann bis 50% durch ENV justiert werden. Wenn ein Niedrigbestrahlungstest angefordert wird, kann er erzielt werden, indem man die Lichtquelle abstellt.

1120 W-/m²      elektrisch verdunkelnd       alle Lampen AN
1040 W-/m²      elektrisch verdunkelnd       alle Lampen AN
915 W-/m²       elektrisch verdunkelnd       alle Lampen AN
730 W-/m²       elektrisch verdunkelnd       alle Lampen AN
505 W-/m²        elektrisch verdunkelnd       Hälfte der Lampen AN
270 W-/m²        elektrisch verdunkelnd       Hälfte der Lampen AN

55 W-/m² nicht möglich

Einheitlichkeit
Im Bereich im Bereich 600-1200W/von m-² ist die Einheitlichkeit innerhalb des effektiven Bestrahlungsbereichs kleiner als 10%. Wenn der Niedrigbestrahlungstest durchgeführt wird, werden Einheitlichkeitsanforderungen nicht angefordert. Die Einheitlichkeitsprüfmethode: teilen Sie den effektiven Bestrahlungsbereich 4000x6000mm in 384 Quadrate, der Bereich jedes Quadrats ist 250x250mm, Platz das Radiometer in der Mitte jedes Quadrats unter.



7. Beleuchten des Steuermodus

Steuerung durch das Lichtstärkefeedback, kann auf die erforderliche Intensität auch manuell justiert werden und hat die Funktion der Warnung/des Halts, wenn der gemessene Parameterinhalt die Grenze übersteigt.





8. Technische Daten

Betriebstemperaturbereich des Systems: -20 ° C zu + 60 ° C
Systemlagertemperaturbereich: -40 ° C zu + 60 ° C
Bestrahlungsbereich: 1200 Millimeter x5000 Millimeter
Bestrahlungsenergie: 1200 mit m-² Maximum auf der Bezugsfläche
Bestrahlungsabstand: Die Birne ist von 200-1200mm von der Bezugsfläche justierbar.
Bestrahlungsintensitätssteuerung: 10% | 100%
Einheitlichkeit: die Bezugsfläche ist ± 10%
Lichtstärke-Sensor: insgesamt 1 Satz

Ausgerüstet mit einem Computer (industrieller Computer)



Kammer-Konstruktionszeichnungen

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 13

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 14

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 15

LÄRM 75220 Elektro-Mobil-Solarsimulations-Test-Kammer-Halogen-Lampen-Test-Kammer 16



Fragen u. Antworten




Q: Welche Temperatur kann dieses Gerät erreichen?
: Der Betriebstemperaturbereich des Systems: -20 ° C zu + 60 ° C
Systemlagertemperaturbereich: -40 ° C zu + 60 ° C.



Q: Was ist die Größe für Bestrahlungsbereich?
: Der Bestrahlungsbereich der Ausrüstung ist 1200 Millimeter x5000 Millimeter.
