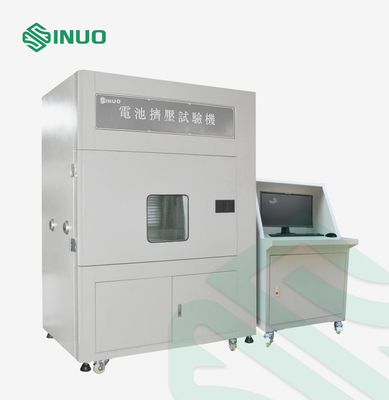

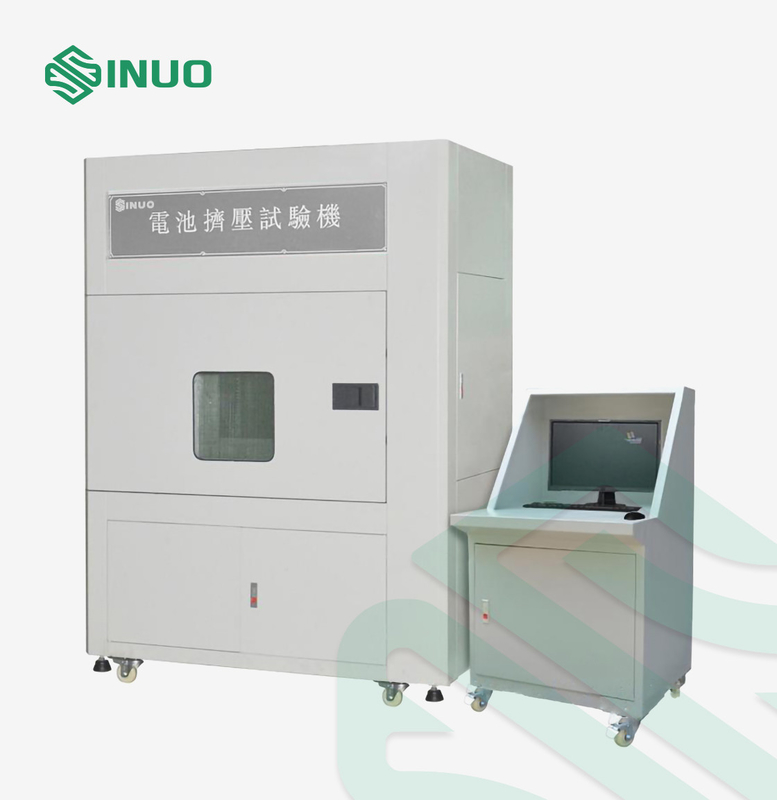

Iecs 62133 EV Zerstampfungs-Testgerät des Batterie-Testgerät-UL2580 RESS 100kN

Ausrüstungs-Überblick

1. Anforderungen für explosionssicheren Grad:

1,1 Endnote: Explosionssicherer Grad Exsd IIBT4.

1,2 Abluftventilator: benutzen Sie beständigen explosionssicheren Motor der hohen Temperatur.

1,3 Lichter: explosionssichere Beleuchtung der Hochhelligkeit.

1,4 Schalter: Feuer und explosionssicherer Schalter.

1,5 Ausrüstungstür: feuerverzögerndes und Schutznetz aus rostfreiem Stahl.

2. Das Betriebssystem:

2,1 gesetzte Handbuch- und Selbsttätigkeitsmodi und zwei Prozessformen örtlich festgelegter Anschlag und konstanter Druck.

2,2 braucht der manuelle Arbeitsmodus nicht, den Prozess zu redigieren, und die Bedingungen werden manuell gesteuert; der automatische Modus ist, entsprechend dem redigierten Prozess (Verschiebung, Druck-, DruckHaltezeit, etc.) automatisch zu arbeiten

2,3 entsprechend den speziellen Anforderungen von Kunden, können wir besonders entwerfen und produzieren, des Produktionsverfahrendie anforderungen Kunden und die optionale Konfiguration in größtem Maße zu treffen.

2,4 können horizontale und vertikale/justierbare und örtlich festgelegte Geschwindigkeit/automatische feuerlöschende Gerät-/Videoüberwachung system/5T-2000T besonders bestellt werden

3. Datenerfassungssystem:

3,1 sich entwickelt und mit ARM7+μC/OS entworfenⅡ, kann die Frequenz eingestelltes online mindestens 10ms in der Realzeit sein, und die Verschiebung und der Druck können unabhängig programmiert werden.

3,2 nimmt Mehrkanaldatenprobenahmemodul, die Spannung und der Temperaturerwerbskanal den Modus N*4 an (dehnbar).

3,3 ausgerüstet mit seriellen Schnittstellen RS232 und RS485, die an mehrfache Prüfungsinstrumente angeschlossen werden können, um automatische Datenerfassung zu verwirklichen, mit starker Entstörungsfähigkeit.

3,4 wird der ganze Prozess der Videoüberwachung im Test angenommen, um hohe Genauigkeit von Testdaten und von stabiler Operation sicherzustellen.

3,5 werden die Daten automatisch online notiert und gespeichert, und der Prüfbericht wird automatisch erzeugt.

4. Prinzip:

Das Datenerfassungssystem wird an der überwachten Regeleinrichtung gesetzt, und das Spannungs- oder Temperatursignal der Ausrüstung wird zum A-/Dkonverter probiert und gehalten durch den Sensor und geschickt, um ein digitales Signal zu werden, und dann wird das Signal zur Fifo geschickt. Wenn die Daten, die in der Fifo gespeichert werden, eine bestimmte Zahl erreichen, wird sie von der Fifo durch das ARM7 vorgelesen und geschickt dann zum Host-Computer durch die Ethernet-Verbindung des ARM7 oder des RS232. Der Ansicht seiend, dass es möglicherweise viele überwacht zu werden gibt Geräte, sind mehrfache Erwerbskanäle entworfen, und sie laufen den analogen Schalter durch und kommen dann den A-/Dkonverter. CPLD ist der Steuerkern des ganzen Systems. Es steuert die Schaltung des Erwerbskanals, den Anfang/Halt des A-/Dkonverters, den Speicheradressgenerator der umgewandelten Daten in der Fifo und die Generation einer Unterbrechungsanforderung, das ARM7 zu melden, um es in der Fifo zu lesen und zu speichern. Daten etc.

5. Hydrauliksystem:

Das Hydrauliksystem nimmt ein Ölversorgungssystem der variablen Pumpe, einen großer Fluss zentralisierten Regelventilblock, einen ÖlSaugfilter am Öleinlaß der Pumpe und einen Hochdruckölfilter am Pumpenausgang an, um Verunreinigungen am Eintragen des Hydrauliksystems zu verhindern, um den Normalbetrieb des Ölkreislaufs sicherzustellen. Es gibt Öltemperatur, Ölstandanzeige, Luftfilter und andere Geräte im System. Der Kraftstofftank ist eine geschweißte Struktur der Stahlplatte mit einem Reinigungsfenster und einem Schraubenstecker für Öl- und Abwasserentwässerung an der Unterseite.

6. Explosionssicheres System

Es nimmt Doppelschicht verdickte Stahlplatte und Schutznetzentwurf aus rostfreiem Stahl an, und alle elektrischen Komponenten ergreifen explosionssichere Komponenten und schützende Isolierungsmaßnahmen.
