IEC 60529 IPX1-IPX8 Wasserdichtigkeitstestsystem für Gehäusedurchdringungsschutz

IEC 60529 IPX1-IPX8-Wasserdichte Prüfsystem für den Schutz vor Eintritt von Gehäusen

Produktübersicht

Das integrierte IPX1-IPX8-Wasserdichte-Prüfsystem SN4418 ist eine modulare Wasserdurchlässigkeitsprüflösung zur Bewertung des Schutzes elektrischer und elektronischer Gehäuse gegen Wasserdurchdringung.

Entworfen nach IEC 60529:2013Das System integriert mehrere Prüfmethoden von IPX1 bis IPX8 in eine koordinierte Laborlösung.Es kann für Produkte konfiguriert werden, die von Haushaltsgeräten und Beleuchtungsgeräten bis hin zu elektrischen Gehäusen und anderen Produkten reichen, für die IP-Wasserdichtheit und Eintrittsschutzprüfung erforderlich sind..

Dieses System umfaßt:

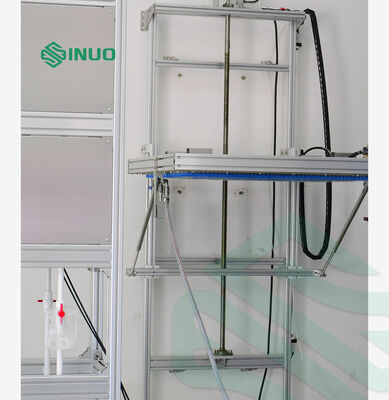

1. IPX1-IPX2 Gerät für die vertikale Regentropfenprüfung

Die vertikale Regentropfenvorrichtung ist so konstruiert, dass sie vertikal fallende Wassertropfen simuliert.während die Edelstahl-Tropfplatte eine stabile Wasserverteilung bietet.

Spezifikationen:

2. IPX3-IPX4 Prüfgerät für Schwingröhren

Der Schwingungsrohrprüfer verwendet einen motorbetriebenen Kurbelverbindungsmechanismus, um kontrolliertes, wechselseitiges Wasserspritzen zu erzeugen.

Technische Parameter:

- Nein. Ich weiß nicht.	Artikel	Parameter
1	Wasserversorgung	Wasserdurchfluss> 10L/min±5% sauberes Wasser ohne Einbeziehung
2	Die Größe des Schwingrohrs	Standard mit R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm Schwingröhren, aus Edelstahl
3	Nadelloch	Φ0,4 mm
4	Einbezogener Winkel von zwei Löchern	IPX3:120°; IPX4:180°
5	Schwingwinkel des Schwingrohrs	Max. ±175° können vor eingestellt werden (Anmerkung: Standard erfordert IPX3:120°; IPX4:360°, da jedoch während des Prüfverlaufs der Drehtabelle unter dem Schwingungsrohr steht, so dass 360° während des eigentlichen Prüfverlaufs nicht erreicht werden können,wenn ohne Plattenspieler, dann kann 360° erreicht werden)
6	Schwinggeschwindigkeit	IPX3: 4 Sekunden/Zeit (2 × 120°); IPX4: 12 Sekunden/Zeit (2 × 360°);
7	Wasserfluss	Kann entsprechend der Größe des Pendels und der Anzahl der Nadellöcher eingestellt werden (0,07 L/min pro Loch)
8	Prüfzeit	0.01S 99 Stunden 59 Minuten, kann voreingestellt werden
9	Druckmessgerät	0 bis 0,25 MPa
10	Standortanforderungen	Ein eigener IP-Wasserdichtheitsprüfraum, der Boden sollte flach sein und für die Ausrüstung einen 10A-Beleuchtungsschalter (oder eine Steckdose) mit Wasserdichtheit für das Leck verwenden, mit einer guten Ein- und Abflussfunktion.Bodenanlage
11	Das Gebiet	Nach dem gewählten Schwingungsrohr

3. IPX3-IPX4 Sprühdüse

Für Gehäuseflächen, die durch das Schwingrohr nicht ausreichend ausgesetzt werden können, bietet die handgeführte Sprühdüse eine alternative Prüfmethode.

Die Sprühdüse ist nach IEC60529 IPX3 und IPX4 konzipiert und gefertigt. Der Unterschied zwischen IPX3 und IPX4 besteht darin, dass bei der IPX4-Prüfung die Abwehrvorrichtung entfernt werden muss.

Technische Parameter:

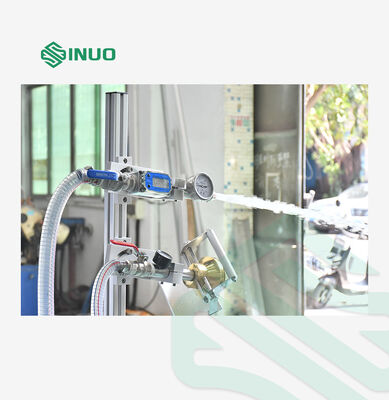

4. IPX5-IPX6 Schlauchdüse

Das Schlauchdüsenmodul ist für leistungsstarke Wasserstrahlprüfungen ausgelegt und unterstützt getrennte Durchflussanforderungen für IPX5 und IPX6.

Technische Parameter:

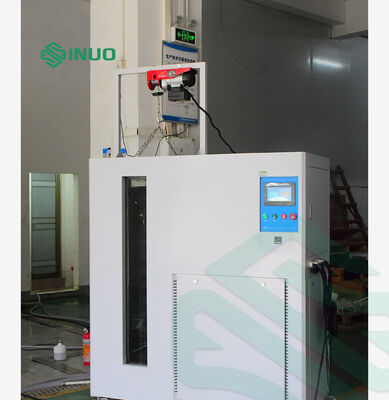

5. IPX7 Integrierte Eintauchkammer und Wasserversorgungsanlage und Kontrollschrank

Die integrierte Wasserversorgungseinheit dient als zentrale Steuerung des wasserdichten Prüfsystems.Es bietet einen kontrollierten Wasserfluss und Temperatur für verschiedene IP-Prüfstufen und fungiert auch als IPX7-Eintauchkammer und IPX8-Wassersystem.

Technische Parameter:

6. IPX8 Tieftauchtank

Der Tieftauchtank ist nach IEC60529 IPX8 konzipiert und hergestellt.

Technische Parameter:

1 Druckbehälter: Edelstahlbehälter, Durchmesser 0,6 m, Höhe 1,2 m.

2 Druckbereich: 0 ~ 5bar (kann angepasst werden).

3 Drucksystem: Edelstahlpumpe + Frequenzwandler.

4 Genauigkeit des Druckmessgeräts: 0,25 Grad, Reichweite: 6 bar.

5 Prüfzeit: 0 bis 99 Minuten.

6 Höchstgrenzdruck: 5 bar.

7 Druckschutz: Schutz des Druckschalters.

8 mit der Wasserversorgung durch 3/4 hochdruckfähige Stahldrahtschlauchanschluss verbunden

7- Umdrehbar.

Das neigbare Drehstadium ist das notwendige Zubehör für die Prüfung IPX1 bis IPX6.

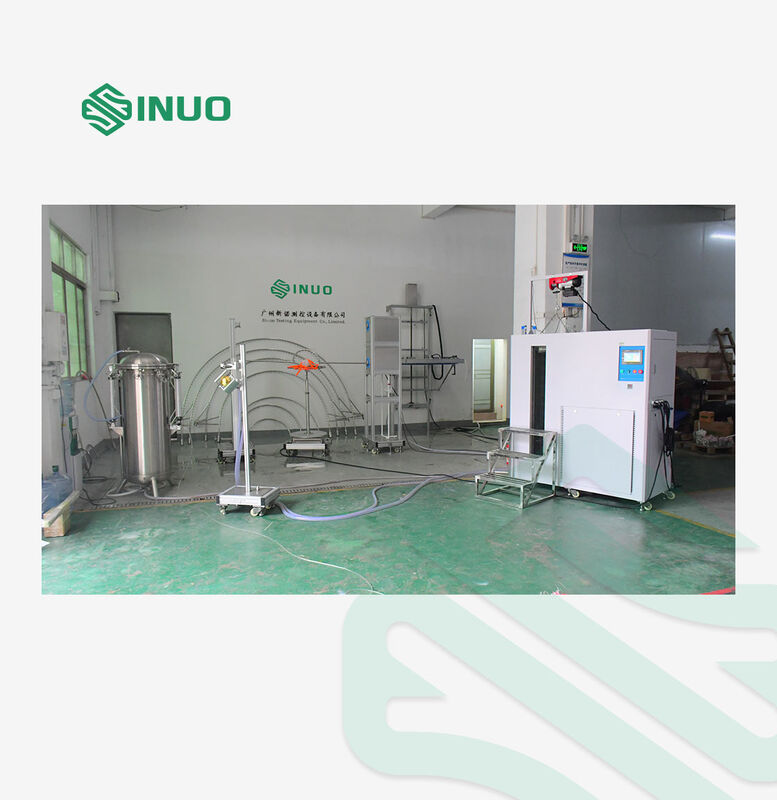

Warum ein integriertes IPX-Testsystem wählen?

Eine Plattform für IPX1-IPX8

Anstatt für jede IP-Ebene separate wasserdichte Prüfmaschinen zu installieren, bringt die integrierte Konfiguration mehrerePrüfmethoden für den Eintritt von Wasserzusammen in einer Laborlösung.

Steuerung des Wasserflusses und der Temperatur

Das zentralisierte Wasserversorgungssystem unterstützt sowohl kleine als auch große Durchflussanwendungen mit programmierbarer Wassertemperatur und Durchflussregelung.

PLC + Touchscreen-Betrieb

Die Prüfparameter können über die PLC-gesteuerte 7-Zoll-Touchscreen-Schnittstelle voreingestellt und überwacht werden, wodurch der tägliche Betrieb vereinfacht und die Testwiederholbarkeit verbessert wird.

Flexible Laborkonfiguration

Durch die unterschiedlichen Schwingungsrohrgrößen, Sprühverfahren, Eintauchausrüstung und Drehtabellenkonfigurationen kann das System an verschiedene Prüfproben und Laborstrukturen angepasst werden.

Für die Prüfung von IP-Codes ausgelegt

Das System ist auf die Anforderungen der IEC 60529 IPX1-IPX8-Wasserdichtheit zugeschnitten und eignet sich somit für Labore, die sich mit dem Schutz von Eintrittsräumen befassen.Prüfung elektrischer Produkte und Konformitätsprüfung.
