11KN Hochleistungsschwingungstester

11KN Hochleistungsschwingungstester

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV211HG60VT60VCSusb-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Tage/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate（Cost Additional）

Tragfähigkeit:

300 kg

Betriebstemperatur:

0℃–40℃

Frequenz:

1~3300Hz

Maximale Verschiebung:

51 mm pp

Leistungsaufnahme:

380 V 3-phasig, 25 kVA

Betriebsfeuchtigkeit:

0 %–85 % (nicht kondensierend)

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 Tage/Monat

Hervorheben:

11KN Hochleistungs-Vibrationstester

Vollband-Sinusschwingungsprüfgerät

Vibrationstestmaschine aus Aluminium-Magnesium-Legierung

Beschreibung des Produkts

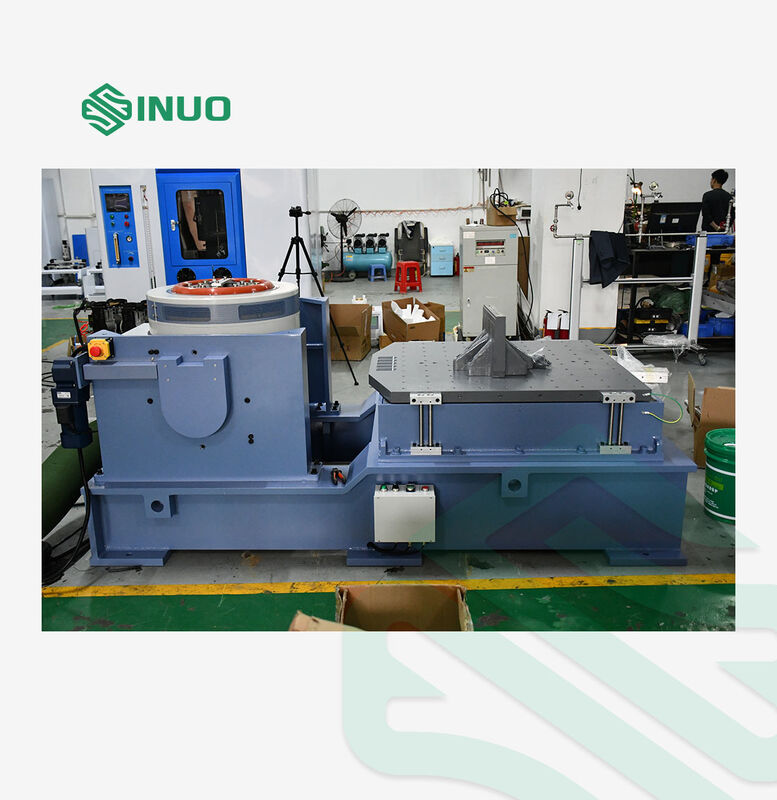

11KN Hochleistungs-Vibrationsprüfgerät – Vollband-Sinus-, Zufalls- und Schocksimulation

Produktübersicht

Die elektromagnetische Vibrationsprüfmaschine Sinuo 11KN ist ein hochpräzises industrielles Umwelttestgerät, das für die mechanische Zuverlässigkeitsprüfung von Produkten entwickelt wurde. Sie simuliert reale Vibrationen, mechanische Anregungen und Stoßbelastungen, um die strukturelle Stabilität und Leistungsdauer von Industriekomponenten zu ermitteln und Produktfehlerrisiken zu lösen, die durch Vibrationsstöße beim Transport, Betrieb und in extremen Arbeitsumgebungen verursacht werden.

Das System ist weit verbreitet in der Luft- und Raumfahrt, Automobil-, Schifffahrts-, Elektronikschaltkreis- und Haushaltsgeräteindustrie und erfüllt vollständig die globalen Mainstream-Prüfnormen, einschließlich GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM. Es unterstützt die professionelle Modellauswahl auf Formelbasis und kundenspezifische Prüfschemata und ist damit das bevorzugte Prüfgerät für globale Hersteller und Drittlabore zur Produktqualifizierungszertifizierung.

Technische Parameter

A11S24 Parameter des elektromagnetischen Erregergenerators
Maximale Sinus-Erregungskraft	1100kg.f Spitze (11KN)
Maximale Zufalls-Erregungskraft	1100kg.f RMS (11KN)
Maximale Stoß-Erregungskraft	2200kg.f Spitze (22KN)
Frequenzbereich	1～3300 Hz
Maximale Auslenkung	51 mm p-p
Maximale Geschwindigkeit	2m/s
Maximale Beschleunigung	100G(980 m/s²)
Resonanzfrequenz erster Ordnung	3100 Hz±5%
Effektive Last	300 kg
Schwingungsisolationsfrequenz	2.5 Hz
Durchmesser der beweglichen Spule	Ф240 mm
Gewicht der beweglichen Spule	10kg
Schrauben auf dem Tisch	16×M10
Flussleckage	＜10gauss
Zulässiges exzentrisches Moment	300N·m
Gerätegröße	920Lmmx740Dmmx785mm (ohne Erweiterungstisch)
Gerätegewicht	Ca. 1100Kg (ohne horizontalen Gleittisch)
LA12K Digitaler Schaltnetzteilverstärker
Ausgangsleistung	12KVA
Ausgangsspannung	100V
Ausgangsstrom	100A
Wirkungsgrad des Verstärkers	≥90%
Schaltfrequenz	116KHz
Signal-Rausch-Verhältnis (SNR)	≥65dB
Geräuschpegel	≤70dB
Verstärkergröße	910Lmmx610Dmmx1150Hmm
Servo-Schutzsystem
Funktion	Temperatur, Winddruck, Über-Auslenkung, Überspannung, Überstrom, Unterspannung am Eingang, externer Fehler, Steuerstromversorgung, Logikfehler, Phasenausfall am Eingang
Digitaler Vibrationscontroller VCSusb-2
Hardwarekonfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal Sinus, Zufall, klassischer Schock
Steuerungscomputer	Markencomputer mit 17" LCD-Monitor, Tastatur und optischer Maus
Software	Mit zweisprachiger (Chinesisch/Englisch) Bedienoberfläche unterstützt es Zeitbereichs- und Frequenzbereichsanalyse, Steuerung der Signalquelle, Sinus-Sweep-Analyse und mehr. Es kann automatisch WORD-Testberichte generieren und verfügt über Funktionen zur Anzeige von Signalen/Daten, Speicherung, Konfiguration von Testparametern und Datenanalyse.
Beschleunigungssensor LTE C04A07	Frequenzbereich: 1-8000Hz Empfindlichkeit: 30pc/g Temperaturbereich: -40 - 160℃
VT60 Vertikaler Erweiterungstisch
Material	Aluminium/Magnesiumlegierung, oberflächenharteloxiert
Tischgröße	600mm×600mm
Befestigungsloch	M8 Edelstahlschraubhülse, langlebig und verschleißfest
UNutzfrequenz	Sinus:2000 Hz; Zufall: 2000Hz
Gewicht	Ca. 45KG
HG60 Horizontaler Ölfilm-Gleittisch
Material	Aluminium/Magnesiumlegierung, oberflächenharteloxiert
Tischgröße	600mm×600mm
Befestigungsloch	M8 Edelstahlschraubhülse, langlebig und verschleißfest
UNutzfrequenz	Sinus:2000 Hz; Zufall: 2000Hz
Gewicht	Ca. 57KG
B402S Kühllüfter (inkl. Schalldämpfer)
Lüfterleistung	4KW
Luftdurchsatz des Lüfters	40.8m³/Min
Lüfterdruck	0.049kgf/cm2
Elektrische Anforderungen
Stromversorgung	AC 3-phasig 380V/50Hz, 25 KVA
Druckluft	0.6Mpa
Erdungswiderstand	≤4Ω

Leistungs- und Strukturvorteile des Geräts

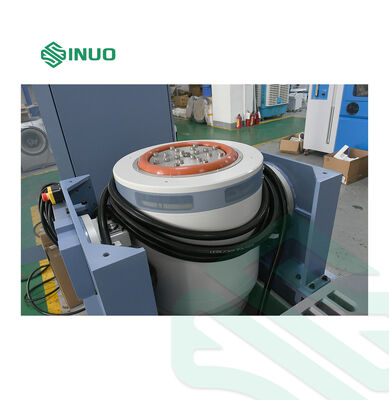

1. Optimierte Struktur des Vibrationstischkörpers

Verwendet Präzisionsguss und manuell polierte Schwingspule, gepaart mit axialer Führung mit Doppellager und photoelektrischem Laststützsystem. Es unterdrückt effektiv axiale Abweichungen und Rotationsverschiebungen während Hochfrequenz-Vibrationstests und verbessert die Teststabilität und Lebensdauer erheblich. Das Doppelmagnetkreissystem realisiert eine gleichmäßige Magnetfeldverteilung und eine extrem geringe Flussleckage, wodurch Störungen von Prüfobjekten und umliegenden Geräten vermieden werden. Die Oberfläche ist phosphatiert korrosionsgeschützt und mit hochwertiger Autolacktechnologie behandelt, mit ausgezeichneter Verschleißfestigkeit und Rostbeständigkeit für den langfristigen industriellen Dauerbetrieb.

Ausgestattet mit einem Waben-Luftkanal und einer doppelschichtigen Umluft-Wärmeableitungsstruktur, gepaart mit einem geräuscharmen Schalldämpferlüfter, löst es das Überhitzungsproblem bei Langzeit-Hochlasttests und realisiert eine geräuscharme und hocheffiziente Wärmeableitung.

2. Hocheffizienter digitaler Schaltnetzteilverstärker

Der digitale Leistungsverstärker LA12K verwendet fortschrittliche IGBT-Technologie und einen Sinus-Frequenzvervielfachungs-PWM-Modulationsalgorithmus mit einem Signal-Rausch-Verhältnis von ≥65dB und einem Wirkungsgrad von über 90%. Er erfüllt die EU-CE-Sicherheitsstandards, verfügt über eine stabile Ausgangsleistung, geringe Geräuschentwicklung und starke Entstörungsfähigkeit. Die elektronische automatische Stromteiltechnologie sorgt für eine ausgewogene Leistungsabgabe, vermeidet effektiv Signalverzerrungen und gewährleistet die Echtheit und Genauigkeit der Vibrationsprüfdaten.

3. Vollschutz-Servo-Sicherheitssystem

Eingebauter mehrdimensionaler Sicherheitsmechanismus, der Überspannungs-, Unterspannungs-, Phasenausfall-, Überstrom-, Übertemperatur-, Über-Auslenkungs-, externen Fehler- und Logikfehler-Schutz abdeckt. Er kann bei abnormalen Bedingungen automatisch Alarm schlagen und die Maschine stoppen, um Prüfobjekte, das Gerätegehäuse und die Bediener zu schützen und einen Nullrisiko-Testbetrieb zu ermöglichen.

4. Hochpräziser intelligenter Vibrationscontroller

Verwendet einen 32-Bit-Floating-Point-DSP-Prozessor (Hauptfrequenz 300MHz) und einen 24-Bit-ADC/DAC-Chip mit hoher Auflösung, mit einem dynamischen Regelbereich von über 90dB und einem Signal-Rausch-Verhältnis von über 100dB. Das unabhängige Regelkreisdesign trennt den PC-Betrieb von der Systemsteuerung und gewährleistet Echtzeit-Reaktion und extrem hohe Regelpräzision.

Unterstützt drei Kernprüfmodi: Zufallsvibration, Sinus-Sweep und klassischer Schock. Er deckt reichhaltige Sweep-Modi, Pulsformen und Frequenzbänder ab und erfüllt MIL-STD-810, ISO und Industriestandards. Das zweisprachige Chinesisch/Englisch-System unterstützt die Ein-Klick-Generierung von Word/PDF-Testberichten mit vollständiger Datenanalyse, Kurvenanzeige und Datenspeicherfunktionen, was für die Laborzertifizierung und die Archivierung von Fabrikqualitätskontrollen praktisch ist.

5. Multidirektionale Test-Erweiterungsfähigkeit

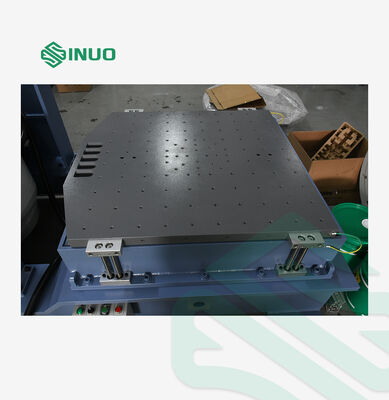

Ausgestattet mit 600*600mm Magnesiumlegierungs-Vertikal- und Horizontalprüfplattformen mit harteloxierter Oberfläche und langlebigen M8-Edelstahlschraubhülsen, die Hochfrequenz-Langzeittests unterstützen. Der unabhängige horizontale Ölfilm-Gleittisch ist mit einem Naturgranit-Sockel und einer separaten Ölquelle ausgestattet, mit starker seitlicher Rückhaltung und hoher Widerstandsfähigkeit gegen Kippmomente, was den Anforderungen von Mehrwinkel- und Mehrrichtungs-Vibrationsprüfungen großer und unregelmäßiger Prüfobjekte gerecht wird.
