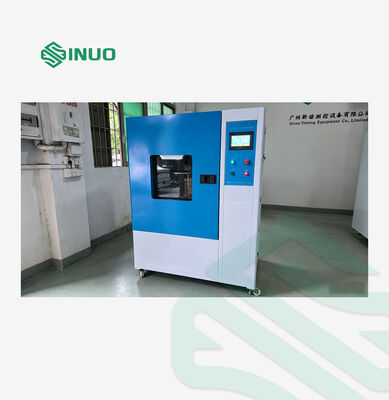

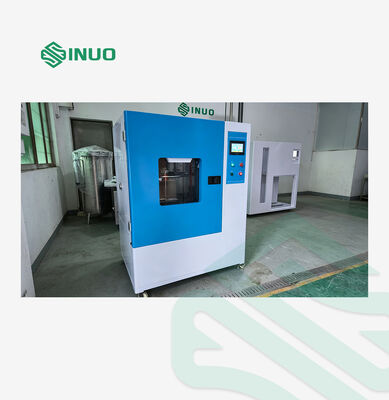

IEC 60529 IPX1‐2 vertikale Tropfregenprüfkammer für Elektronik und Autoteile

Technische Parameter

Strukturelle Parameter

Größe der Tropfplatte

Ca. L600 x B600 mm

Größe der Innenkammer

Ca. L800 x T800 x H1000 mm

Gesamtmaße außen

Ca. L1250 x T1020 x H1750 mm

Durchmesser der Tropflöcher

Ø0,4 mm

Abstand zwischen den Tropflöchern

20 x 20 mm

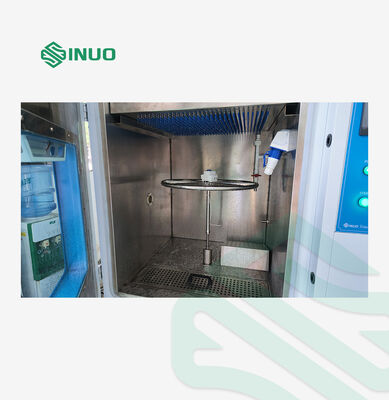

Durchmesser des Drehtellers

Ø600 mm

Funktionale Parameter

Niederschlagsmenge

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

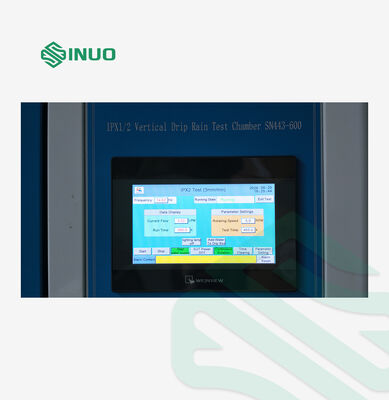

Flussregelungsmodus

Manuelle Einstellung

Hebemodus der Tropfplatte

Feste, nicht hebende Bauart; Heben erfolgt durch den Probenträger-Drehteller

Hubhöhe des Drehtellers

400–700 mm

Tragfähigkeit des Drehtellers

50 kg

Neigungswinkel des Drehtellers

0° oder 15° (horizontale Referenz)

Drehzahl des Drehtellers

1 U/min (für IPX1-Test)

Testzeitbereich

0–999 min

Sicherheitsschutzeinrichtungen

Erdschlussschutz, Wassermangel-Schutz, Kurzschlussschutz

Elektrische Parameter

Stromversorgung

AC 220V

Nennleistung

1,0 kW

Standardzubehör

1 Bedienungsanleitung
1 Werkszertifikat
1 Gerätegarantiekarte
1 Filterpatrone
100 Test-Tropfnadeln
20 Tropfnadelbasen aus Messing

Betriebsbedingungen

Der Benutzer muss die folgenden Bedingungen gewährleisten und entsprechende Anschlüsse vornehmen.

Aufstellungsort

1. Ebenes Fundament mit glatter Entwässerung; Böden und Wände müssen wasserdicht sein und mit Bodenabläufen oder Entwässerungsgräben ausgestattet sein.
2. Bodenbelastbarkeit ≥ 200 kg/m²
3. Gut belüfteter Standort
4. Keine starke Vibration in der Nähe des Geräts
5. Keine starke elektromagnetische Feldstörung in der Nähe des Geräts
6. Keine brennbaren, explosiven, korrosiven Substanzen oder Staub in der Nähe des Geräts
7. Ausreichend Platz für Betrieb und Wartung rund um das Gerät: 600 mm Freiraum hinten, links, rechts und oben
8. 1200 mm Freiraum an der Vorderseite des Geräts

Umgebungsbedingungen

• Temperatur: 5°C ~ 35°C
• Relative Luftfeuchtigkeit: ≤ 85 % RH
• Luftdruck: 86 kPa ~ 106 kPa

Stromversorgungsbedingungen

Spannung & Frequenz

AC 220V±10%, 50Hz±10%; Außenleiter + Neutralleiter + Schutzleiter

Installierte Leistung

1,0 kW

Schutzleiterwiderstand

Schutzleiterwiderstand kleiner als 4 Ω

Netzschalter

1. Der Benutzer muss am Aufstellungsort einen unabhängigen Fehlerstrom-Schutzschalter (FI-Schutzschalter) mit passender Leistung ausschließlich für dieses Gerät installieren.
2. Messer-Schalter oder Wandsteckdosen sind verboten.
3. Der Fehlerstrom-Schutzschalter muss innerhalb von 2 Metern vom Gerät installiert werden.

Wasserversorgungsanforderungen

1. Der Benutzer muss eine Wasserversorgung mit einem Wasserdruck von ≥ 0,2 MPa bereitstellen, ausgestattet mit einem 4-Wege-Wasserhahn am Aufstellungsort.
2. Der Wasserhahn muss sich innerhalb von 2 Metern vom Gerät befinden.

Luftversorgungsanforderungen

Ein Luftkompressor ist erforderlich; empfohlener Luftdruck: 0,6 ~ 0,8 MPa.
