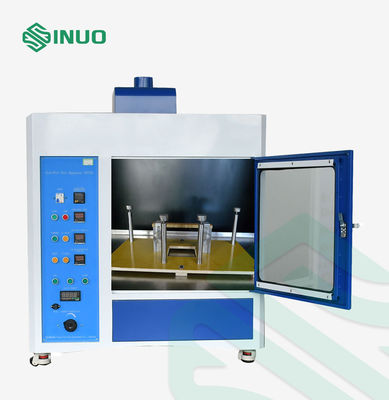

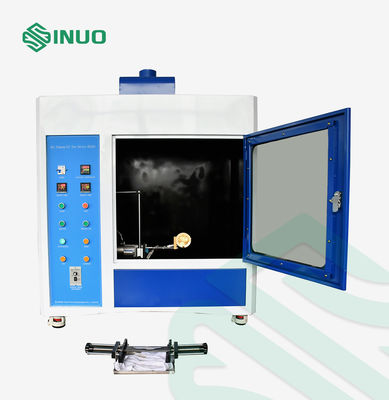

IEC 60695-2-20 UL 746C Heißdraht-Zündprüfgerät für elektrische Bauteile

Glühdraht-Prüfgerät für elektrische Komponenten nach IEC 60695-2-20 UL 746C

Produktinformationen

Das Glühdraht-Prüfgerät entspricht den Normen IEC60695-2-20-1995, ASTMD3874-1997, IEC60950-1999, UL746A-2000, UL746C-2000, IEC829-1998.

Diese Kammer hat einen schwarzen Hintergrund im Inneren, mit Belüftungs- und Beleuchtungsvorrichtung, Zeit und Leistung können auf dem Touchscreen angezeigt werden, mit großem Beobachtungsfenster für bequeme Beobachtung und Aufzeichnung, hochwertige Komponenten gewährleisten die Stabilität und Genauigkeit der Prüfung.

Arbeitsprinzip

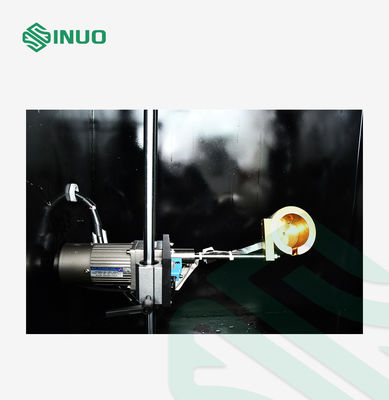

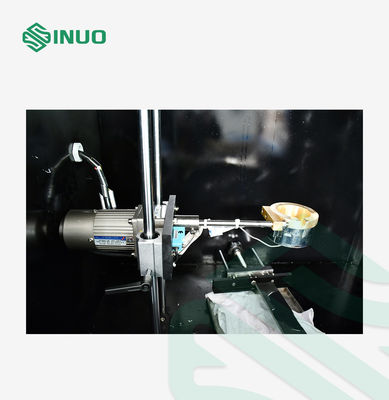

Der Glühdraht-Zündtest verwendet einen elektrischen Draht spezifischer Größe (0,5 mm Länge 250 mm) und spezifischen Materials (Ni80/Cr20), nach dem Vorwärmen mit der erforderlichen Heizleistung (0,26 W/mm) und der angegebenen Zeit (8 s ~ 12 s), wird er 5 volle Umdrehungen auf die Probe gewickelt, gemäß einer bestimmten Wickelspannung (5,4 N) und einem bestimmten Wickelabstand (6,35 mm). Die Probe wird 120 s lang mit dem elektrischen Draht unter der vorgegebenen Heizleistung (0,26 W/mm) geprüft. Das Brandrisiko der Probe wird anhand des Testergebnisses bewertet, ob sie sich entzündet und wie lange die Entzündung dauert.

Hauptmerkmale

• Unterstützt Tests gemäß IEC 60695-2-20 und ASTM D3874
• Anwendbar für die Sicherheitsbewertung von Elektro- und Elektronikprodukten
• SPS-Steuerung mit 7-Zoll-Touchscreen-Display
• Digitale Einstellung und Anzeige der Heizleistung
• Voreinstellbare Glüh- und Testdauer
• Spezifizierter Ni80/Cr20-Widerstandsdraht für standardisierte Tests
• Kontrollierte Wickelspannung und Wickelabstand
• Großes Beobachtungsfenster für bequeme visuelle Überwachung
• Interne Beleuchtung und Belüftungssystem
• Schwarzer Testkammerhintergrund für verbesserte Flammen-/Zündbeobachtung
• Kompaktes Labor-Design mit zuverlässigen elektrischen Komponenten

Technische Parameter

Steuerung und Bedienung

Das integrierte SPS-Steuerungssystem und der 7-Zoll-Touchscreen bieten eine einfache Schnittstelle zum Einstellen und Überwachen der Testparameter.

Die Bediener können die Glühzeit, die Testdauer und die Heizleistung voreinstellen, während der Touchscreen während des Betriebs Echtzeit-Parameter anzeigt.

Das digitale Steuerungssystem reduziert manuelle Einstellungen und hilft, konsistente Testbedingungen zwischen den Proben aufrechtzuerhalten, wodurch die Ausrüstung für wiederholbare Labortests zur Brandsicherheit geeignet ist.

Warum diesen Glühdraht-Prüfer wählen?

Genaue Heizungssteuerung

Die Heizleistung kann digital eingestellt werden, um die vorgegebene 0,26 W/mm Testbedingung zu erreichen und konsistente Testverfahren zu unterstützen.

Kontrollierte Probenvorbereitung

Die spezielle Wickelanordnung hilft, die vorgegebene Wickelspannung von 5,4 N und den Wickelabstand von 6,35 mm einzuhalten.

Einfache Touchscreen-Bedienung

SPS-Steuerung und ein 7-Zoll-Touchscreen machen die Parametereinstellung und Testüberwachung für Laborbediener bequemer.

Verbesserte Testbeobachtung

Der schwarze Kammerinnenraum, das Beleuchtungssystem und das große Beobachtungsfenster bieten eine klarere Sicht auf das Zündverhalten.

Flexible Testeinstellungen

Sowohl die Glüh- als auch die Testdauer können gemäß dem Prüfverfahren voreingestellt werden, was eine größere Flexibilität für Laboranwendungen bietet.

Breite Materialtestanwendungen

Die Ausrüstung kann zur Brandrisikobewertung von Kunststoffen, Polymeren und elektrischen Isoliermaterialien verwendet werden und eignet sich daher für elektrische Sicherheitslabore, Hersteller und unabhängige Prüfeinrichtungen.
