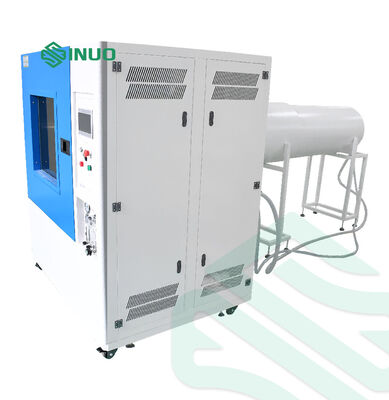

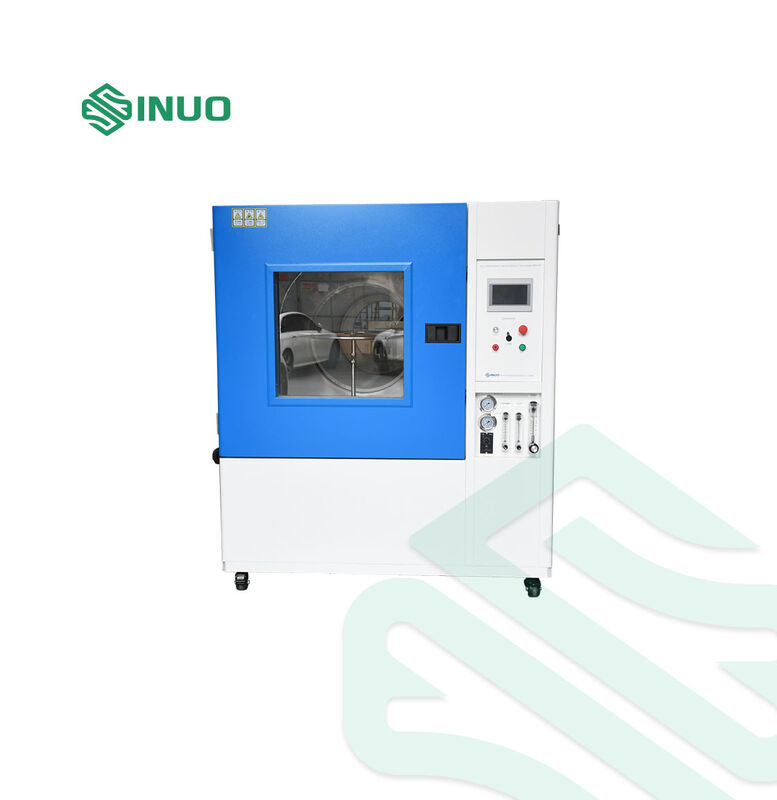

IEC 60529 IPX5 IPX6 Hochdruck-Wassersprühprüfgerät Wasserdichte Kammer

Die IPX5 IPX6 Wasserdichte Prüfkammer ist für den Eintrittsschutz IEC 60529 und IP-Klassifizierungstests ausgelegt.und eine kontinuierliche Wasserzirkulation für zuverlässige und wiederholbare Prüfungen.
Die Kammer eignet sich für Elektro-, Elektronik-, Beleuchtungs- und Automobilprodukte und unterstützt Wasserdichtheitstests für die Produktentwicklung, Qualitätskontrolle und Konformitätsprüfung.

mit einer Breite von mehr als 20 mm,

• IPX5:Ø6,3 mm Düse
• IPX6:Ø12,5 mm Düse

Das System unterstützt zwei Hochdruckwasserstrahlprüfstufen in einer Prüfkammer.

Das Wassersprühsystem enthält ein digitales Durchflussmesser und einen Druckmessgerät zur Überwachung und Anpassung der Prüfbedingungen.

Das an der Unterseite der Kammer gesammelte Wasser wird in den Behälter zurückgeführt und kontinuierlich wieder in Umlauf gebracht, wodurch das System für wiederholte wasserdichte Prüfungen geeignet ist.

Die 1600 mm Durchmesser Drehscheibe dreht sich mit einer einstellbaren Geschwindigkeit von 1 ̊7 Rpm und hilft, verschiedene Oberflächen der Probe dem Wasserstrahl auszusetzen.

Die LCD-Touchscreen-Steuerung ermöglicht es den Bedienern, die Prüfzeit einzusetzen und den Prüfvorgang bequem zu steuern.

Die Kammer und die Sprührohre sind aus SUS304 Edelstahl hergestellt, um ihre Haltbarkeit und Widerstandsfähigkeit gegen ständige Wasserbelastung zu erhöhen.

Das System arbeitet über ein geschlossenes Hochdruckwasserkreislaufsystem.

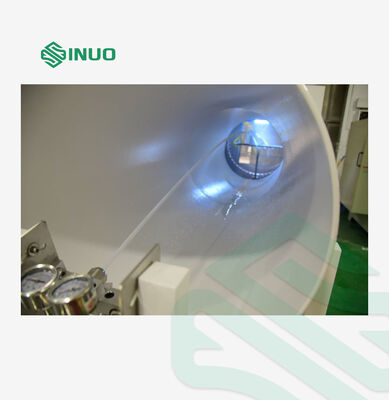

Während des Tests zieht die Pumpe Wasser aus dem Tank und setzt es unter Druck, bevor es durch die Edelstahlsprührohre geleitet wird.

Für die IPX5- und IPX6-Prüfung lenkt die entsprechende Sprühdüse Wasser auf die Probe.während der Plattenspieler bei der vorgegebenen Geschwindigkeit dreht.

Während der Prüfung werden die Wassermenge und der Sprühdruck überwacht, und das Wasser wird gesammelt und wieder in den Behälter zur kontinuierlichen Durchblutung zurückgeführt.
Diese Konfiguration trägt dazu bei, stabile und wiederholbare Bedingungen für IP-Wasserdichtheitstests und Evaluierung des Eintrittsschutzes zu schaffen.

Größe der Innenkammer	2000*2000*1000mm ((W*D*H)
Größe der Außenkammer	Der Wert der Verbrennungsmenge ist zu messen, wenn die Verbrennungsmenge nicht überschritten ist.
Stichprobengröße
Durchmesser der Drehscheibe	1600 mm
Lastkapazität der Drehscheibe	10 kg
Anzahl der Sprühdüsen	2; 1 für IPX5 und 1 für IPX6
Wasserfläche	Seite des Erzeugnisses
Abstand von Düse zu Probe	2500*3000 mm
Durchmesser der Düse	IPX5:φ6,3 mm IPX6:φ12,5 mm
Wasserflussrate	IPX5:12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
Rohrdurchmesser	Hochdruckschläuche von 1/4 Zoll und 1 Zoll, jeweils 1
Wasserdruck	30~200 kPa, nach Durchflussrate einstellbar
Geschwindigkeit des Drehers	1 ̊7 U/min
Sprühdauer	3, 10, 30, 9999 min, einstellbar
Betriebszeit	1 ̊9999 min, einstellbar
Wasserkreislauf	Kontinuierliche Wasserzirkulation
Druckmessgerät	Anzeige des Wasserdruckes
Steuerungssystem	Selbstentwickeltes Steuerungssystem mit Touchscreen (Teelong)
Sprühsystem	Wasserpumpe, Druckmessgerät und feste Sprührohrstütze
Material für Sprührohre	mit einer Breite von nicht mehr als 20 mm
Material der Kammer	SUS304 aus rostfreiem Stahl
