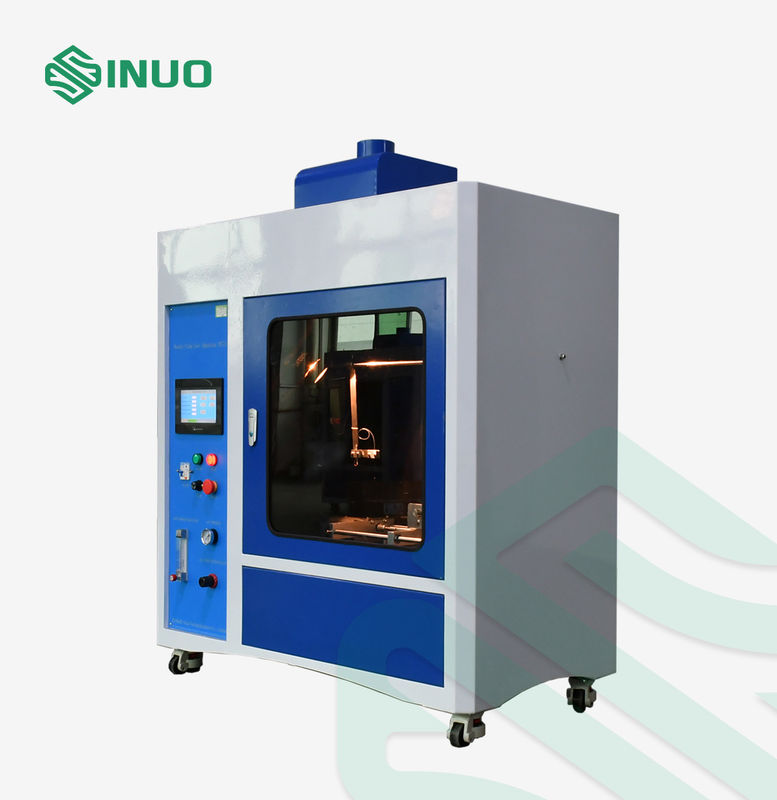

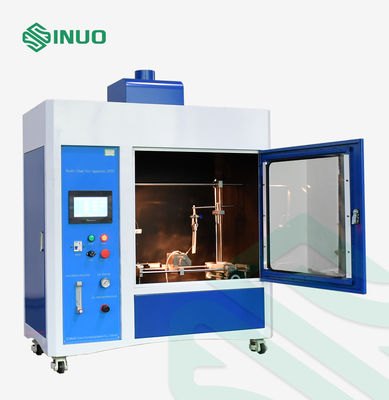

IEC 60695-11-5 Nadelbrandprüfgerät mit SPS-Steuerung und Touchscreen

Das Prüfgerät für Nadelflamme ist zur Bewertung der Brandgefahr elektrischer und elektronischer Produkte, Bauteile, Isoliermaterialien und fester brennbarer Stoffe unter Fehlbedingungen ausgelegt.

Der Prüfer wendet eine gesteuerte Nadelflamme in einem bestimmten Winkel auf die Prüfprobe an und bewertet, ob sich das Material entzündet, sowie die Flammdauer und das Verbrennungsverhalten nach der Exposition..

Die Ausrüstung ist nach IEC 60695-11-5 konstruiert und eignet sich für die Prüfung der Nadelflamme unter bestimmten Prüfbedingungen.

Mit PLC-Steuerung und einem 7-Zoll-Touchscreen bietet der SN773 einen automatisierten Testbetrieb und eine bequeme Parameterüberwachung für Labor- und Qualitätskontrollanwendungen.

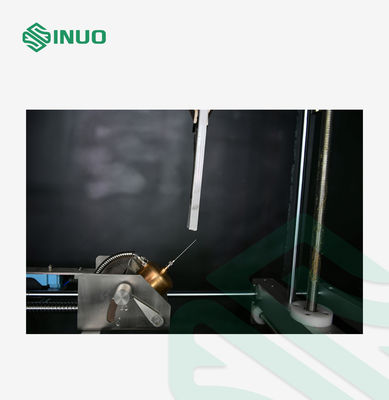

Bei der Prüfung wird ein nadelförmiger Brenner mit Butangas verwendet.45°der Probe während der Prüfung.

Die Brandgefahr wird anhand folgender Faktoren bewertet:

• Ob die Probe entzündet wird
• Ob die Verbrennung nach der Anbringung der Flamme fortgesetzt wird
• Brenndauer
• Flammenverbreitung oder Verbrennungsverhalten

Die Prüfung hilft bei der Beurteilung der Widerstandsfähigkeit von Materialien und Bauteilen gegen Entzündungen durch eine kleine Außenflamme unter abnormalen oder Fehlverhältnissen.

Das PLC-Steuerungssystem automatisiert die Prüfsequenz und verbessert die Wiederholbarkeit der Prüfungen.

Eine benutzerfreundliche Touchscreen-Schnittstelle ermöglicht es den Bedienern, die Prüfparameter bequem einzustellen und zu überwachen.

Die Flammenhöhe ist auf 12 ± 1 mm einstellbar und kann mit dem mitgelieferten Flammenhöhenmessgerät überprüft werden.

Der integrierte Timer ermöglicht eine präzise Messung der Zünd- und Verbrennungsdauer.

Das Prüfverfahren beinhaltet ein unabhängiges Luftzugsystem, um die erforderlichen Prüfbedingungen aufrechtzuerhalten.

Parameter/Modell	Zubereitungen zur Herstellung von Zellstoff
Betriebsspannung	Wechselstrom 220V/50Hz
Kontrolle	PLC
Anzeige	7 Zoll Farb-Touchscreen
Zeitmessgerät	Der Wert des Zinssatzes ist der Zinssatz, der für den Zinssatz bestimmt ist.
Verbrenner	Innenbohrungφ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, aus Edelstahl
Verbrennungswinkel	Neigung 45° (Prüfung) oder senkrecht (bei Einstellung der Flammenhöhe)
Höhe der Flamme	12 ± 1 mm verstellbar (mit Flammenhöhenmessgerät)
Gaskategorie	95% Butagas (kann das abgefüllte Feuerzeuggas verwenden)
Temperaturmessbereich	0~1000°C
Anforderungen an die Flammenerwärmung	Von 100° bis 700°,Zeit für Standardwerte innerhalb von 23,5S±1S
Temperaturthermoelement	φ0,5 Rüstung Nickel-Chrom/Nickel-Aluminiumdraht K-Thermoelement
Werkstatt	0.5 Kubik, Edelstahlgehäuse, schwarzer Yogon Hintergrund
Prüfverfahren	Prüfverfahren automatische Steuerung, unabhängiger Luftzug
Anpassung der Volumengröße	Einstellung des Durchflussmessers
Zubehör	Ein White Pine Board *1 Gewebepapier *5 Flammenhöhenmessgerät nach Abbildung A.3 *1 Eine Fernbedienung*1: Ein Abgasrohr aus Aluminiumfolie *1
Größe und Gewicht der Ausrüstung	1100 mm* 550 mm* 1100 mm, 120 kg
Entspricht der Norm	IEC 60695-11-5 usw.
