DO-160G Zivilluftfahrt-Elektronik-Tropfschutzprüfgerät mit 140 l/m²/h Tropfgeschwindigkeit

DO-160G Zivilluftfahrt-Elektronik-Tropfschutzprüfgerät mit 140 l/m²/h Tropfgeschwindigkeit

Markenbezeichnung:	Sinuo
Modellnummer:	Zubereitungen zur Herstellung von
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Testzeit:

0-99,9 Minuten

Tropfhöhe:

0-500 mm

Tropfgeschwindigkeit:

140 L/m2/h

Tropfabstand:

25 mm × 25 mm

Tropfbereich:

WD = 800 × 800 mm

Tropfdurchmesser:

00,33 mm±0,01 mm

Innenbox:

WDH = 1000 × 1000 mm × 1000 mm

Äußere Box:

WDH = 1280 × 2050 mm × 2150 mm

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

140 l/m²/h Tropfgeschwindigkeit

Anti-Tropf-Testkammer

Wasserdichte Testkammer mit Tropfhöhe von 0–500 mm

Beschreibung des Produkts

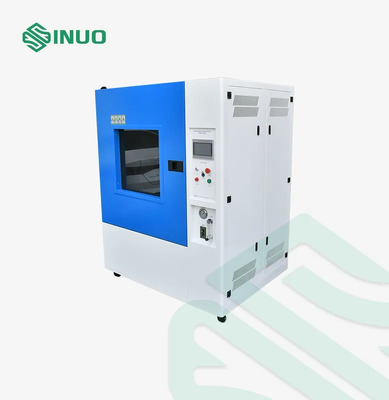

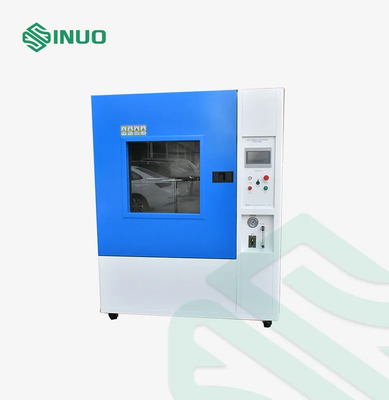

DO-160G Zivilluftfahrt-Elektronik-Tropf-Prüfausrüstung

Produktübersicht

Die DO-160G Zivilluftfahrt-Elektronik-Tropf-Prüfausrüstung ist für die Wasserdichtigkeitsprüfung von Bordgeräten und Avionik konzipiert, die während des Flugbetriebs fallendem oder tropfendem Wasser ausgesetzt sind.

Das System simuliert eine kontrollierte Tropfwasserumgebung über der Prüfprobe und hilft bei der Bewertung, ob das Gehäuse und die Ausrüstung nach Wassereinwirkung die erforderliche Leistung aufrechterhalten können.

Prüfzweck

Die Prüfung soll verifizieren, ob Avionikgeräte vom Typ W bei Einwirkung von Tropfwasser ordnungsgemäß funktionieren. Sie bewertet die Schutzleistung des Produktgehäuses gegen tropfendes Wasser.

Prüfprinzip

Die Ausrüstung steuert den Wasserzufuhrfluss, um die erforderliche Tropfrate von 140 L/m²/h zu erreichen. Sie erzeugt einen gleichmäßigen Wasserfluss über die gesamte Oberfläche des Prüfgehäuses, um die spezifizierte Tropfumgebung zu simulieren.

Aufbau und Merkmale der Ausrüstung

Das System steuert den Wasserzufuhrfluss, um eine Tropfrate von 140 L/m²/h aufrechtzuerhalten und sorgt für eine gleichmäßige Wasserverteilung über die gesamte Oberfläche des Probengehäuses.

Stromversorgung

AC 220 V ±5%, 50 Hz

Betriebsumgebung

Die Ausrüstung sollte unter folgenden Bedingungen installiert und betrieben werden:

Artikel	Anforderung
Umgebungstemperatur	15–35°C
Relative Luftfeuchtigkeit	25–75% RH
Luftdruck	86–106 kPa (860–1060 mbar)
Installation	Ebenes Gelände mit geeigneter Beleuchtung
Elektrische Sicherheit	Wasserdichter Leckschalter oder Steckdose
Wasser & Entwässerung	Gute Wasserzufuhr- und Entwässerungseinrichtungen

Wasserquelle

Sauberes Wasser oder Leitungswasser ohne Verunreinigungen verwenden. Die Ausrüstung ist mit einer Wasserreinigungs- und Filtervorrichtung ausgestattet, um eine geeignete Wasserqualität für die Tropfprüfung zu gewährleisten.

Technische Parameter:

Steuerung und Bedienung	SPS und Touchscreen intelligentes Steuerungssystem
Innen- und Außenmaße des Gehäuses	Innengehäuse BHT=1000×1000mm×1000mm, Außenkasten BHT=1280×2050mm×2150mm
Tropfprüffläche	BH=800×800mm, andere Größen können angepasst werden
Tropfhöhe	Der Abstand zwischen der Nadel und der Probe beträgt 0-500mm, durch Verstellen der Drehtellerhöhe oder Anheben der Probe
Tropfgeschwindigkeit (Wasserfluss)	140L/m²/h, automatische Einstellung, siehe Standardfigur A, die Ausrüstung verwendet einen elektronischen Durchflussmesser zur Steuerung der in den Wassertank eingespeisten Wassermenge, damit der Wasserausstoß der Nadel den Standardanforderungen entspricht
Schaltschema

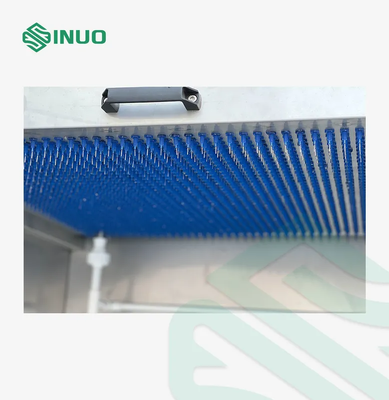

Lochdurchmesser der Tropfschale	0,33mm±0,01mm
Abstand der Tropflöcher	25mm×25mm, Matrixanordnung
Flüssigkeitstemperaturüberwachung, Umgebungstemperaturüberwachung,	Die Ausrüstung ist mit einem Thermostat ausgestattet, der die Probe erwärmen kann. Stellen Sie sicher, dass die Probentemperatur mindestens 10°C höher ist als die Wassertemperatur. Die Temperaturparameter sind gemäß JJF1101 begrenzt. Gewährleisten Sie die Temperaturgleichmäßigkeit in der Versuchskammer.

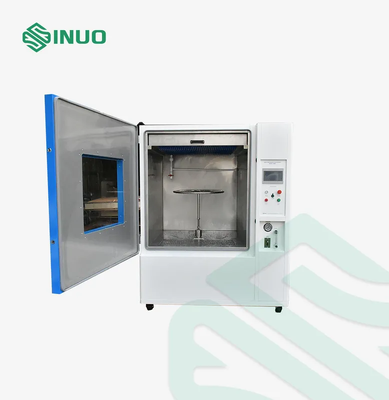

Position der Tropfbox	Befindet sich oben im Innengehäuse, feste Position.
Prüfzeit	0-99,9min, kann voreingestellt werden.
Material des Gehäuses	Das Innengehäuse besteht aus SUS304 Edelstahl.
Wasserkreislaufsystem	Der Wassereinlass verfügt über eine Reinigungsfiltervorrichtung, und das Prüftropfwasser wird automatisch über das Chassis in den Wassertank gesammelt und kann recycelt werden.
Sicherheitsschutz	Phasenfolge-Schutz, Leckschutz, Wassermangel-Schutz, Anomalie-Schutz
