Sine- und Zufalls-Vibrationsprüfsystem mit 700kgf-Kraft und 600mm-Tabelle

Welche Anwendungsprobleme begegnen Kunden häufig bei Vibrationsprüfungen?

Die Kernherausforderung bei Vibrationsprüfungen besteht darin, die komplexen Umgebungen, die Produkte während des Transports, des Fluges oder des tatsächlichen Betriebs erleben können, wie z. B. Sinus-Sweep,Zufällige Vibrationen, und Stoßbedingungen, wobei gleichzeitig die Einhaltung internationaler Normen wie GB, GJB, MIL, IEC und andere gewährleistet wird.

Gleichzeitig sind viele Kunden unsicher, wie sie die geeignete Ausrüstung entsprechend ihren spezifischen Prüfbedingungen wie Frequenzbereich, Beschleunigungsgrad und Nutzlastanforderungen auswählen können.

Diese Lösung basiert auf der Kernkombination aus dem elektrodynamischen Schwingungsschaukel A07S23, dem digitalen Schaltleistungsverstärker LA07K und dem VCSusb-2-Steuergerät,zusammen mit dem vertikalen Ausdehnungstisch VT60 und dem horizontalen Schiebetisch HG60Es kann Ihre erforderlichen Anforderungen an den Sinus-Sweep von 1.4500 Hz, zufällige Vibrationen und Stoßprüfungen vollständig abdecken und gleichzeitig 700 kgf Sinuskraft und eine 600 × 600 mm große Tabelle liefern.

Alle Konstruktionen entsprechen den wichtigsten internationalen Normen wie GB, MIL und IEC und sind mit effizienter Kühlung, mehreren Sicherheitsschutzfunktionen und automatisierter Berichterstattung ausgestattet.

Was ist der Hauptgrund für das Vibrationssystem?

Der Schlüssel liegt in der Konstruktion des elektromagnetischen Schüttlers und seiner beweglichen Komponenten.

Der von uns angebotene elektrodynamische Shaker A07S23 verfügt über folgende Kernspezifikationen:

• Kraftbewertungen
  • Sine Kraft: 700 kgf
  • Zufällige Kraft 600 kgf
  • Schlagkraft: 1200 kgf

• Große Beförderungsfähigkeit
  • Höchstverschiebung: 51 mm p-p
  • geeignet für Prüfungen mit großer Amplitude

• Hochfrequente Reaktion
  • Frequenzbereich: 1 ‰ 4500 Hz

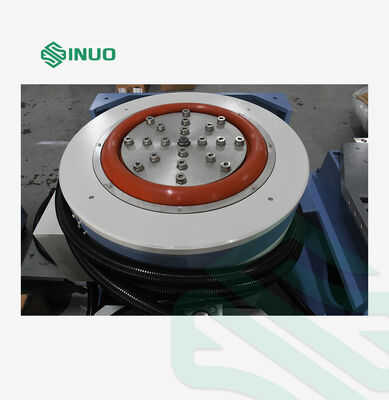

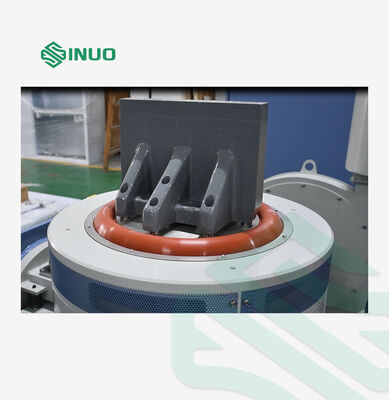

• Konstruktion der Bewegungsspule
  • Durchmesser: 230 mm
  • Gewicht: nur 7 kg
  • Leichte Struktur sorgt für hervorragende Hochfrequenzleistung
  • Hergestellt durch Gießen und Präzisions-Handbearbeitung
  • Ausgestattet mit photoelektrischem Laststützsystem und zweigliedrigem Achslenken
  • Wirksam reduziert Querschwingungen und verbessert die Haltbarkeit

• Zulässiger exzentrischer Moment
  • 300 N·m
  • geeignet für die Anbringung von exzentrischen Lasten

• Magnetische Leckage
  • < 10 Gauss
  • Hohe Betriebssicherheit

Welche Stützsysteme sind für eine vollständige Testlösung erforderlich, abgesehen vom Shaker selbst?

Für ein vollständiges Vibrationsprüfsystem sind mindestens folgende Komponenten erforderlich:

1. LA07K Digitale Schaltleistung Verstärker

• Ausgangsleistung: 7 KVA
• Effizienz: ≥ 90%
• Auf Basis der IGBT-Technologie
• CE-konform
• Signal-Rausch-Verhältnis: ≥ 65 dB
• Geräuschpegel: ≤ 70 dB

2. B402S Kühlbläser (mit Schalldämpfer)

• Leistung: 4 kW
• Luftstrom: 40,8 m3/min

Der Shaker-Körper verwendet:

• Kanäle für die Luftströmung aus Honighals
• Zweischicht-Gliedluftflusskanäle

Dies verbessert die Kühlleistung erheblich.

3Zwei Erweiterungsplattformen bereitgestellt

VT60 vertikale Ausdehnungstabelle

• Größe: 600 × 600 mm
• Material: Magnesium-Aluminiumlegierung
• mit einer Breite von nicht mehr als 15 mm
• Ausgestattet mit M8-Gewinde aus Edelstahl
• Gebrauchsfrequenz bis 2000 Hz
• Gewicht: ca. 45 kg

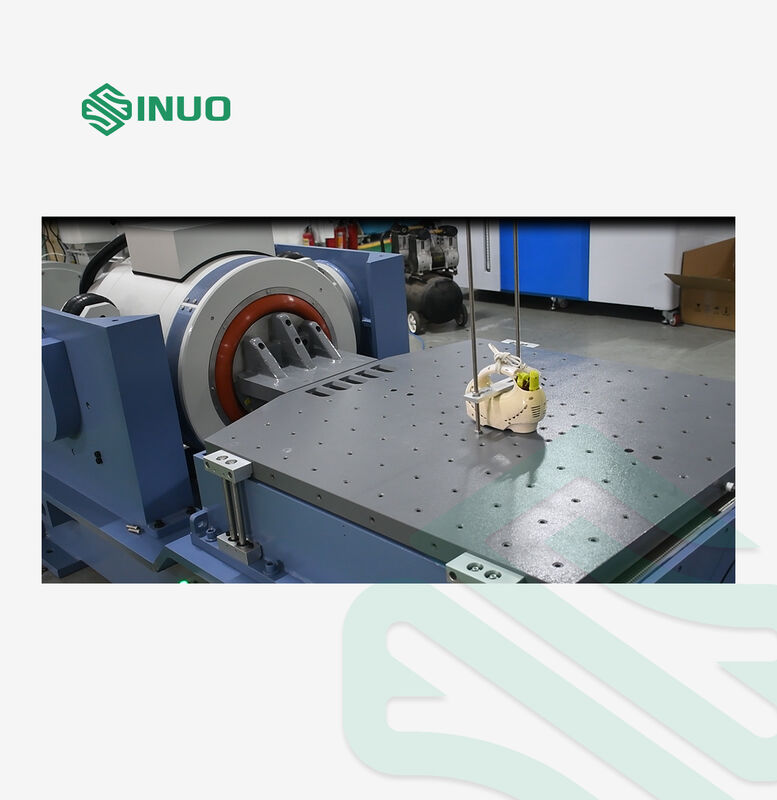

HG60 Horizontales Rutschtisch

• Größe: 600 × 600 mm
• Ausgestattet mit einer Naturgranitbasis und einem unabhängigen Ölversorgungssystem
• Bietet einen hohen Umdrehungswiderstand
• Auch bis zu 2000 Hz unterstützt

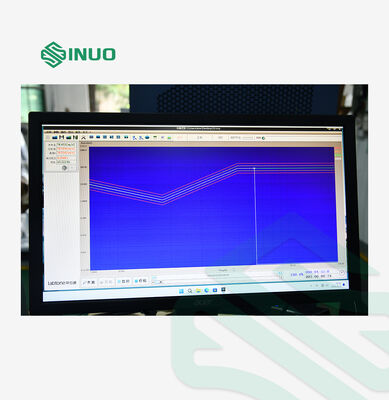

4VCSusb-2 Digitale Vibrationssteuerung + Servo-Schutzsystem

Eigenschaften des Controllers

• 2 Eingangskanäle / 1 Ausgangskanal
• 32-Bit-Fließkomma-DSP
• 24-Bit-ADC/DAC
• Dynamischer Bereich > 90 dB
• Unterstützt:
  • Sine-Tests
  • Zufällige Vibrationen
  • Klassische Stoßprüfung
• Eine Klickgeneration von Word/PDF-Berichten in Chinesisch und Englisch

Funktionen des Servenschutzes

Echtzeitüberwachung von:

• Temperatur
• Luftdruck
• Überlagerung
• Überspannung
• Überströmung
• Phasenverlust

Sicherstellung der Sicherheit sowohl der Ausrüstung als auch der Prüfproben.

Fotoelektrische Autozentrierung

Die Bewegung der Spirale wird automatisch angepasst, um das Gleichgewicht beim Be- und Entladen zu erhalten.

Welche Leistungsfähigkeit kann dieses System tatsächlich erreichen?
