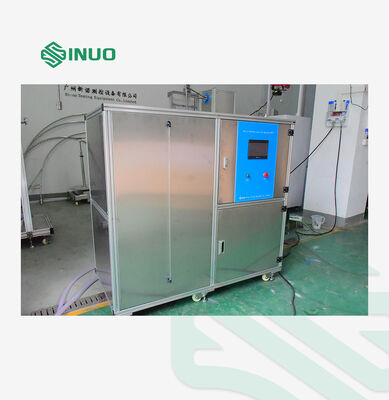

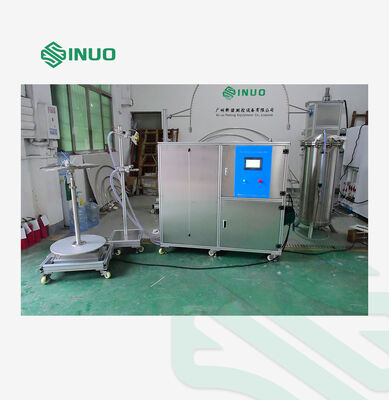

IEC 60529 IPX3~IPX6 Wassersprühprüfgeräte für elektronische und automobile Produkte

IPX3/4

Parameter der Sprühdüse

Außendurchmesser: Ф102mm, kugelförmiger Durchmesser: SФ75.5mm, 1 Loch in der Mitte, 2 innere Kreise von 24 Löchern bei 30° Neigung,4 äußere Kreise von 96 Löchern bei 15° Neigung, insgesamt 121 Löcher von Ф0.5mm,aus Messing.

Wasserfluss

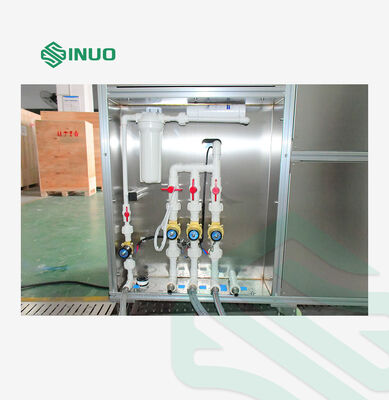

10L/min±5%, Durchflussmesser ist durch Rotameter einstellbar, elektronisches Durchflussmesser ist optional

Druck

50-150 Kpa, Messbereich des Druckmessgeräts: 0-0,25 MPa

Bewegtes Schild

aus Aluminium, abnehmbar

Anweisungen für das Wassersprühen

Der Winkel des Wasserspritzens kann eingestellt werden

IPX5/6

Parameter der Schlauchdüse

IPX5: Ф6,3 mm; IPX6: Ф12,5 mm

Lieferquote

IPX5: 12,5 ± 0,625 L/min

IPX6: 100±5 L/min

Abstand von der Düse zur Gehäuseoberfläche

2.8m (Der Abstand von der Düse zur Mittelfläche des Plattenspielers, Standard erfordert 2,5-3m)

Wasserstrahlrichtlinien

Der Winkel des Wasserstrahls kann angepasst werden

Allgemeine

Steuerung und Betrieb

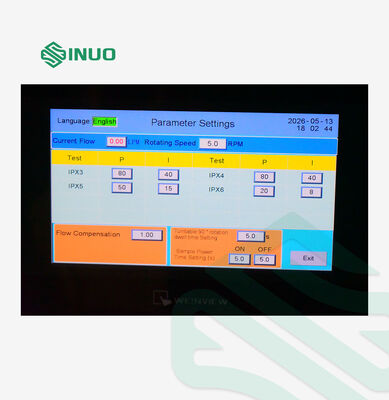

Intelligentes Steuerungssystem mit PLC und Touchscreen

Befestigte Methode mit Düse

Sprühdüsen und Schlauchdüsen befestigt auf der Stütze

Druckmessgerät

0 ~ 0,25 MPa, kann angezeigt werden

Dauer der Prüfung

0.01S99.9 min, kann voreingestellt werden

Drehtablett

Durchmesser: Φ600 mm, Drehgeschwindigkeit: 1 r/min, Tragfähigkeit: ≤ 50 kg

Wasserspeicher

Dieses Prüfsystem hat eine offene Struktur, das Prüfwasser wird nicht recycelt.Der Wasserspeicher ist mit einem Schwimmventil für die automatische Steuerung des Wassereingangs ausgestattet, und verfügt über eine hohe und niedrige Wasserspiegel-Alarmdetektion, um effektiv zu verhindern, dass die Pumpe durch trockenes Wasser beschädigt wird.

Sicherheitsschutz

Phase-Sequenz-Schutz, Leckenschutz, Wasserknappheitsschutz, abnormaler Schutz.

Stromversorgung

AC220V,50Hz
