IEC 60529 konformes IPX1~8 Wasserdichtigkeitstestsystem für Industrie- und Haushaltsgeräte

Dieses IPX1~8 wasserdichte Prüfsystem entspricht IEC 60529:2013, und nach IEC60335-1 Abschnitt 15 usw. vorgeschrieben. Dieses System umfasst:

Diese Prüfvorrichtung dient der Prüfung des Schutzes gegen senkrecht fallende Wassertropfen und ist nach den Normvorschriften IEC 60529 IPX1 und IPX2 konzipiert und hergestellt.

1. Der Anstieg und Fall der Tropfbox wird vom Motor gesteuert.
2. Feinfilter aus Edelstahl zur Schmutzfiltration.
3. Es wird Druckluft verwendet, um das Nadelwasser zu blasen, um wasserreaktive Stoffe und atmosphärische Sperrnadel zu verhindern.
4. Einfach zu kaufen, nicht leicht zu rosten.
5. Die Nadelspritze und der Nadelspritze-Sitz können leicht ohne Werkzeug ausgetauscht werden, individuelle Schäden an der Nadelspritze können schnell ersetzt werden.

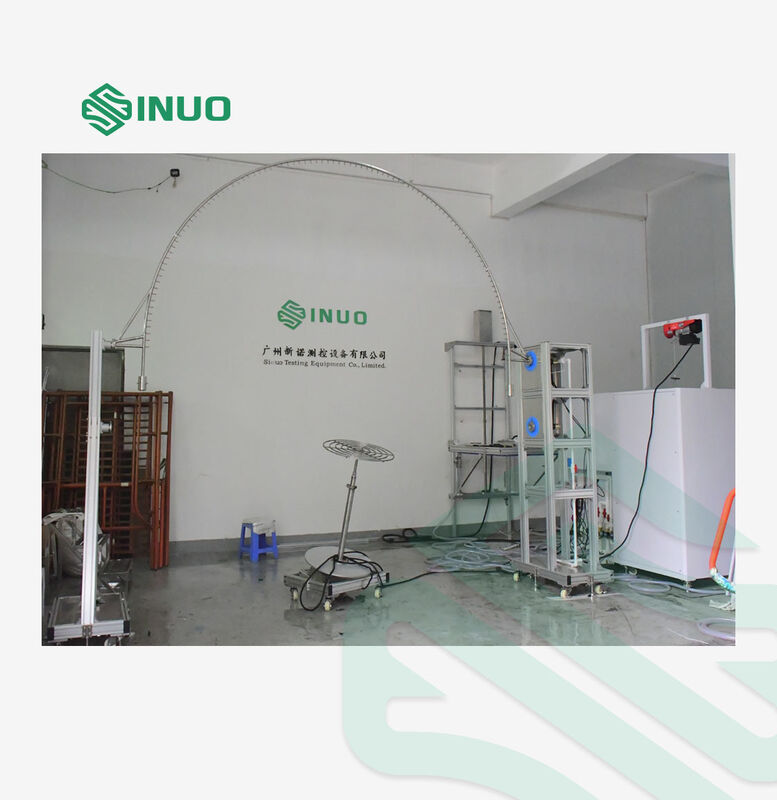

Der Schwingungsrohrprüfer ist nach den Normvorschriften IEC60529 IPX3 und IPX4 konzipiert und hergestellt.Der Schwingungsrohrteil dieser Vorrichtung wird durch einen Motor mit verstellbarer Drehzahl und einen Kurbelmechanismus gesteuertDiese Vorrichtung schwingt mit der vom Standard verlangten Geschwindigkeit von einer Position von ±60° zu einer anderen von ±175° durch die Maschine, wobei der Winkel genau eingestellt wird.Die Struktur ist stabil und langlebig.Es arbeitet mit einem Drehtablett zusammen, durch den die Drehung um 90° erreicht werden kann.

- Nein. Ich weiß nicht.	Artikel	Parameter
1	Wasserversorgung	Wasserdurchfluss> 10 L/min±5% sauberes Wasser ohne Einbeziehung. Dieses Gerät ist mit einer sauberen Wasserfiltereinheit ausgestattet
2	Die Größe des Schwingrohrs	Standard mit R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm Schwingröhren, aus Edelstahl
3	Nadelloch	Φ0,4 mm
4	Einbezogener Winkel von zwei Löchern	IPX3:120°; IPX4:180°
5	Schwingwinkel des Schwingrohrs	Max. ±175° kann vor eingestellt werden (Anmerkung: Die Norm verlangt IPX3:120°; IPX4:360°, aber da während der Prüfung ein Drehtablett unter einem Schwingungsrohr ist, kann bei der tatsächlichen Prüfung 360° nicht erreicht werden, wenn ohne Drehtablett,dann kann 360° erreicht werden)
6	Schwinggeschwindigkeit	IPX3: 4 Sekunden/Zeit (2×120°); IPX4: 12 Sekunden/Zeit (2×360°);
7	Wasserfluss	Kann entsprechend der Größe des Pendels und der Anzahl der Nadellöcher eingestellt werden (0,07 L/min pro Loch)
8	Prüfzeit	0.01S 99 Stunden 59 Minuten, vordefinierbar
9	Druckmessgerät	0 bis 0,25 MPa
10	Standortanforderungen	Ein eigener IP-Wasserdichtheitsprüfraum, der Boden sollte flach mit Beleuchtung sein 10Ein wasserdichtes Leckschalter (oder Steckdosen) für die Ausrüstung mit guter Ein- und Abflussfunktion.
11	Das Gebiet	Nach dem gewählten Schwingungsrohr

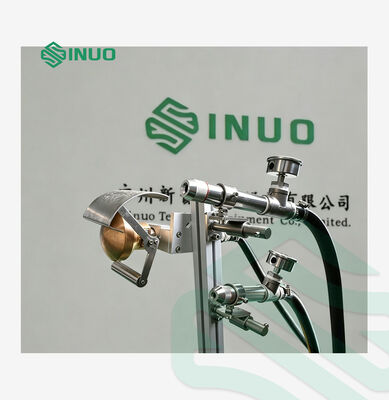

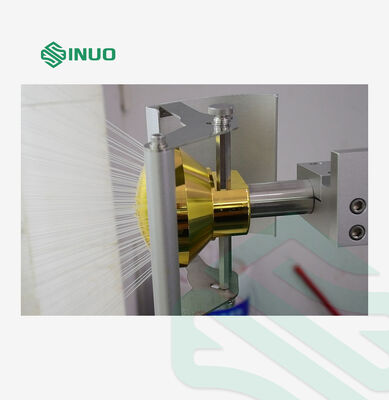

Die Sprühdüse ist nach IEC60529 IPX3 und IPX4 konzipiert und gefertigt worden.Die Handspritze wird manuell verwendet..

Der Unterschied zwischen IPX3 und IPX4 besteht darin, dass die Abwehrvorrichtung bei der IPX4-Prüfung entfernt werden sollte.

Die Schlauchdüse ist nach IEC60529 IPX5 und IPX6 konzipiert und hergestellt.

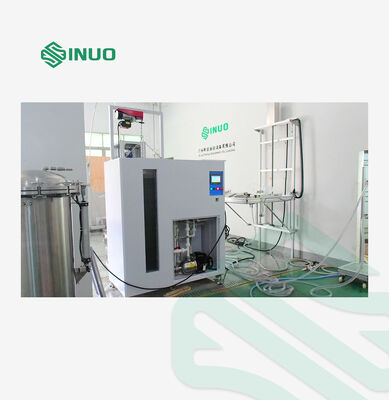

Das intelligente Wasserversorgungs- und Steuerungssystem dient zur Wasserversorgung von IPX1~8 Geräten und zur Steuerung aller Prüfprozesse und dient auch als IPX7-Eintauchkammer.

1Das intelligente Wasserversorgungs- und Steuerungssystem ist für:

a) Wasserversorgung für die IPX1-IPX6-Wasserdichtheit

(b) Wasseruntertauchtest IPX7

c) Wasserspeicherung für die Wasserdichtheit IPX8

d) Automatische Steuerung der gesamten wasserdichten Ausrüstung

2.Wasserversorgungsmethode: Wasserversorgung bei konstanten Temperaturen, Wasserversorgung mit konstanten Strömungen.

3. Wasserversorgungskontrollprozess: Nachdem der Benutzer das Wasser voreingestellt hatTemperaturwert,Wasserflusswert auf dem Touchscreen,Temperaturregelungssystem,Elektronische Zähler überwachen die aktuellen Werte in Echtzeit, lesen die Werte durch die Datenumwandlung in PLC ab und passen dann automatisch die Drehgeschwindigkeit der Pumpe durch den Frequenzwandler an.

4.Wassertemperaturregelung: PID-System steuert und erkennt automatisch die Wassertemperatur, Bereich: Raumtemperatur ~ 65°C (± 3°C).

5.Es gibt große Ströme und kleine Ströme zwei-Wege-Wasserversorgung.

6. Große Wasserversorgung:

(a) Es ist anwendbar auf IPX5 bis IPX6 starke Wasserspritzprüfung und Wasserinspritzung von IPX8

(b) Durchflussbereich: 10 bis 100 L/min

c) Durchflussgenauigkeit: ± 0,5 L/min

d) Durchflussmesser: Turbinendurchflussmesser

e) Wasserpumpe: Zentrifugalpumpe aus Edelstahl

7. Kleinströmungswasserversorgung

(a)Es ist für die IPX1-IPX4-Wasserdichtheitsprüfung anwendbar.

(b)Durchflussbereich: 1 ~ 10 L/min

(c)Durchflussgenauigkeit: ± 0,5 L/min

Durchflussmesser: Turbinendurchflussmesser

(d)Wasserpumpe: Zentrifugalpumpe aus Edelstahl

8. Wasserbehälter:

(a)Es ist anwendbar für die Wasserlagerung von IPX5~IPX6 starke Wasserspritztest, Wasserinspritzung von IPX8, IPX7 Eintauchen

(b)Volumen: ca. 500 l

(c)Abmessungen: W600mmXD650mmXH1500mm

(d)Beobachtungsfenster: gehärtetes Glasfenster

(e)Abmessung des Beobachtungsfensters: W200mmXH1250mm

(f)Tiefenmessgerät: Edelstahl

(g)Tiefenmesshöhe: 1200 mm, Genauigkeit 1 mm

(h)Steuerung des Flüssigkeitsniveaus: Schwimmschalter + Überlaufrohr

9. IPX7 Tauchautomatische Hebestütze

(a)Abstand zum Heben:0~1200 mm

(b)Abmessung der Halterung: L400mmXW400mm

(c)Gewicht der Belastung: 100 kg

10. Kontrolle von IPX8

(a)Druckbereich: 0 bis 0,6 MPa

(b)Zeitbereich: 0~999999s

11- Kontrollschrank:

(a)Durchflussdetektion: Rückkopplung des Durchflusssignals durch elektronische Durchflussmesser

(b)Fluss Einstellung: auf dem Touchscreen

(c)Temperaturmessung: PID

(d)Steuerung: Mitsubishi PLC

(e)Freundliche Benutzeroberfläche: 7 Zoll, Farb-Touchscreen

(f)Steuerungsfunktion: Wasserversorgung bei konstanten Temperaturen, Wasserversorgung mit konstanten Durchfluss, Wasserversorgung unter konstantem Druck und Prüfzeitregelung.

(g)Schutzfunktion: Leckenschutz, Überlastschutz, Kurzschlussschutz

12. Filter: Edelstahlhülle, feiner Filterkern

13Material der Karosserie: Industriealuminiumlegierung

14Außengröße: 1400mmX750mmX1600mm

15Stromversorgung: Drei-Phasen-Wechselstrom 380 V, 50 Hz

Der Tieftauchtank ist nach IEC60529 IPX8 konzipiert und hergestellt.

1. Druckbehälter: Edelstahlbehälter, Durchmesser 0,6 m, Höhe 1,2 m.
2. Druckbereinigungsbereich: 0 ~ 5bar (kann angepasst werden).
3. Drucksystem: Edelstahlpumpe + Frequenzwandler.
4. Genauigkeit des Druckmessgeräts: 0,25 Grad, Reichweite: 6 bar.
5. Prüfzeit: 0 bis 99 Minuten.
6. Höchstdruckgrenze: 5 bar.
7. Druckschutz: Schutz des Druckschalters.
8. Anschluss an die Wasserversorgungsanlage durch 3/4-Hochdruck-Stahldrahtschlauchanschluss

Das neigbare Drehstadium ist das notwendige Zubehör für die Prüfung IPX1 bis IPX6.
