Industrieführendes Vibrationsprüfsystem für die Produktzuverlässigkeit
Das Sinuo SN553 Vibration Testing System wurde entwickelt, um reale Belastungen der Umwelt zu simulieren und die Haltbarkeit und Sicherheit kritischer Komponenten zu gewährleisten.Von der Automobilelektronik und Luftfahrtkomponenten bis hin zu Lithiumbatterien (UN 38.3) und Verbraucherelektronik, bietet dieses System die exakte Anregung, die für dieGB, GJB, UL, JIS, IEC und MIL-STDStandards.

Warum das SN553-System?

Dieses System kombiniert hohe Leistung mit präziser digitaler Steuerung und bietet eine vollständige schlüsselfertige Lösung für Labore und QA-Abteilungen der Fertigung.

• Global Compliance bereit:Vorkonfiguriert, um strenge internationale Normen einschließlich UN 38.3 (Klausel 4.3) und IEC 62133-1 zu erfüllen:2017, und IEC 62133-2:2017.

• Hohe Schubkraft:Erlöser3,200 kgfmit Sinus-/Zufallskraft, die schwere Nutzlasten (bis zu 400 kg) mit einer maximalen Beschleunigung von 100 G testen kann.

• Versatile Prüfmodi:Unterstützt Sine Sweep, Random und Classical Shock Tests in einem Frequenzbereich von1 2,700 Hz.

Schlüsselkomponenten des Systems und technische Vorteile

1Elektromagnetischer Erregungsgenerator (A30S34)

• Robuste Konstruktion:Ein zweigliedriges axiales Führungssystem zur Verringerung des dynamischen Kreuzgesprächs und der Rotation, um eine hohe Haltbarkeit unter Belastungsbedingungen zu gewährleisten.

• Effiziente Kühlung:Verwendet einen Honigstockluftkanal und ein geräuscharmes Lüfterdesign, um die thermische Stabilität bei langen Tests zu erhalten.

• Wichtige Angaben:Max. Verschiebung 51 mm p-p; Bewegungsspulen Durchmesser Ф342 mm; Flussleckage < 10 gauss.

2. Digitale Schaltleistung Verstärker (LA30K)

• Hohe Effizienz:Verwendet MOSFET/IGBT-Technologie mit Sinusoidalfrequenzmultiplikation PWM für ein hohes Signal-Rauschen-Verhältnis (>70dB) und geringe Verzerrung.

• Leistungsausgabe:40 KVA Leistung mit eingebautem Servo-Schutz (Überspannung, Überstrom, Temperaturschutz) zum Schutz Ihrer Ausrüstung.

3Digitale Vibrationssteuerung (VCSusb-2)

• Hochpräzisionssteuerung:Ein 32-Bit-Fließkomma-DSP mit 24-Bit-ADC-Auflösung gewährleistet eine Echtzeit-Schließschlusskontrolle unabhängig vom PC.

• Benutzerfreundliche Schnittstelle:Windows-basierte Software mit automatischer Erstellung von Testberichten mit einem Klick (Word/PDF).

• Sicherheitsmerkmale:Einbezieht “Small-Signal Preview” zur Überprüfung der Einstellungen vor Vollleistungstests sowie Notstoppverriegelungen.

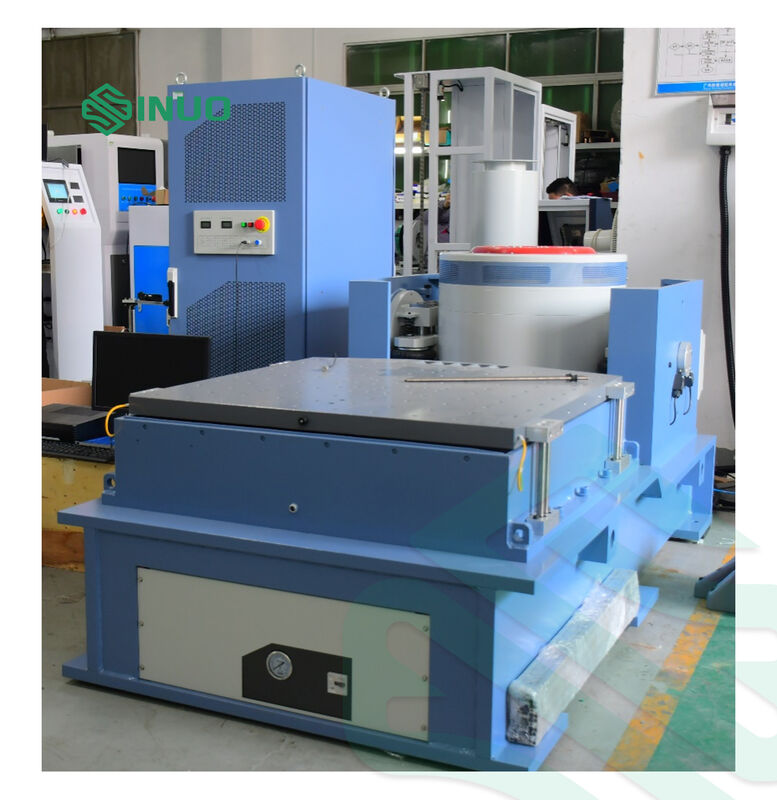

4Ausbau und Befestigung

• Vertikale Ausdehnung (VT100):1000x1000mm Magnesiumlegiertisch, gehärtet, bis zu 2.000 Hz nutzbar.

• Horizontales Schiebetisch (HG100):Ölfilm-Slide-Design für eine hohe Umdrehmomentkapazität, ideal für große oder unregelmäßig geformte Proben.

• Automatische Zentrierung:Das photoelektrische System sorgt dafür, daß die bewegliche Spule während des Be- und Entladens ausgeglichen bleibt.

  Industrieführendes Vibrationsprüfsystem für die Produktzuverlässigkeit
  Das Sinuo SN553 Vibration Testing System wurde entwickelt, um reale Belastungen der Umwelt zu simulieren und die Haltbarkeit und Sicherheit kritischer Komponenten zu gewährleisten.Von der Automobilelektronik und Luftfahrtkomponenten bis hin zu Lithiumbatterien (UN 38.3) und Verbraucherelektronik, bietet dieses System die exakte Anregung, die für dieGB, GJB, UL, JIS, IEC und MIL-STDStandards.

  ---

  Warum das SN553-System?

  Dieses System kombiniert hohe Leistung mit präziser digitaler Steuerung und bietet eine vollständige schlüsselfertige Lösung für Labore und QA-Abteilungen der Fertigung.

  • Global Compliance bereit:Vorkonfiguriert, um strenge internationale Normen einschließlich UN 38.3 (Klausel 4.3) und IEC 62133-1 zu erfüllen:2017, und IEC 62133-2:2017.

  • Hohe Schubkraft:Erlöser3,200 kgfmit Sinus-/Zufallskraft, die schwere Nutzlasten (bis zu 400 kg) mit einer maximalen Beschleunigung von 100 G testen kann.

  • Versatile Prüfmodi:Unterstützt Sine Sweep, Random und Classical Shock Tests in einem Frequenzbereich von1 2,700 Hz.

  ---

  Schlüsselkomponenten des Systems und technische Vorteile

  1Elektromagnetischer Erregungsgenerator (A30S34)

  • Robuste Konstruktion:Ein zweigliedriges axiales Führungssystem zur Verringerung des dynamischen Kreuzgesprächs und der Rotation, um eine hohe Haltbarkeit unter Belastungsbedingungen zu gewährleisten.

  • Effiziente Kühlung:Verwendet einen Honigstockluftkanal und ein geräuscharmes Lüfterdesign, um die thermische Stabilität bei langen Tests zu erhalten.

  • Wichtige Angaben:Max. Verschiebung 51 mm p-p; Bewegungsspulen Durchmesser Ф342 mm; Flussleckage < 10 gauss.

  2. Digitale Schaltleistung Verstärker (LA30K)

  • Hohe Effizienz:Verwendet MOSFET/IGBT-Technologie mit Sinusoidalfrequenzmultiplikation PWM für ein hohes Signal-Rauschen-Verhältnis (>70dB) und geringe Verzerrung.

  • Leistungsausgabe:40 KVA Leistung mit eingebautem Servo-Schutz (Überspannung, Überstrom, Temperaturschutz) zum Schutz Ihrer Ausrüstung.

  3Digitale Vibrationssteuerung (VCSusb-2)

  • Hochpräzisionssteuerung:Ein 32-Bit-Fließkomma-DSP mit 24-Bit-ADC-Auflösung gewährleistet eine Echtzeit-Schließschlusskontrolle unabhängig vom PC.

  • Benutzerfreundliche Schnittstelle:Windows-basierte Software mit automatischer Erstellung von Testberichten mit einem Klick (Word/PDF).

  • Sicherheitsmerkmale:Einbezieht “Small-Signal Preview” zur Überprüfung der Einstellungen vor Vollleistungstests sowie Notstoppverriegelungen.

  4Ausbau und Befestigung

  • Vertikale Ausdehnung (VT100):1000x1000mm Magnesiumlegiertisch, gehärtet, bis zu 2.000 Hz nutzbar.

  • Horizontales Schiebetisch (HG100):Ölfilm-Slide-Design für eine hohe Umdrehmomentkapazität, ideal für große oder unregelmäßig geformte Proben.

  • Automatische Zentrierung:Das photoelektrische System sorgt dafür, daß die bewegliche Spule während des Be- und Entladens ausgeglichen bleibt.

Ausführliche technische Spezifikationen

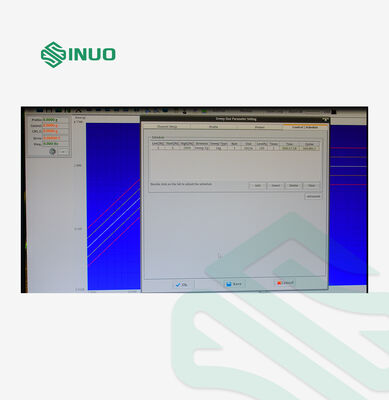

Funktionalität der Software

• ZufälligkeitskontrolleEchtzeit-Equalierung mit Dynamikbereich > 90 dB; unterstützt bis zu 3.200 Spektrallinien.

• Sine Kontrolle:Niedrige Verzerrung (< -100 dB) mit linear-/logarithmischen Sweep-Modi.

• Klassischer Schock:Unterstützt Halb-Sinus-, Trapez-, Sägezahn- und Dreieckwellen mit Pulsdauer von 0,5 bis 3.000 mS.

Einschließlich Zubehör

• Komplettes Set an Verbindungskabeln und Luftleitungen

• Betriebsanleitungen, Inspektionsberichte und Wartungshandbücher

• Kalibrierter Systembeschleunigungssensor

• T-Schlüssel, sechseckiger Schlüssel, Schraubendreher und vibrierende Druckstange
