Markenbezeichnung: | Sinuo |
Modellnummer: | SN4412-P12 |
MOQ: | 1 |
Preis: | Customized |
Zahlungsbedingungen: | T/t |
Versorgungsfähigkeit: | 1 Sätze/Monat |

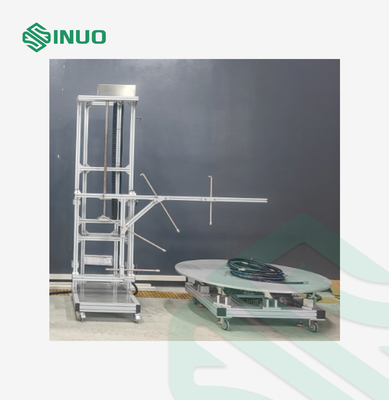

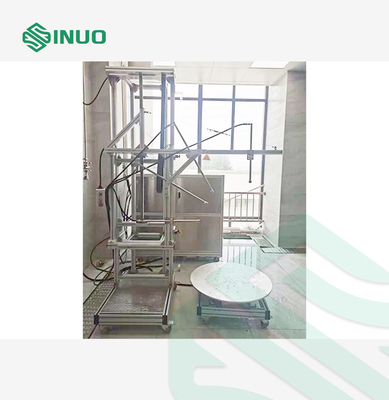

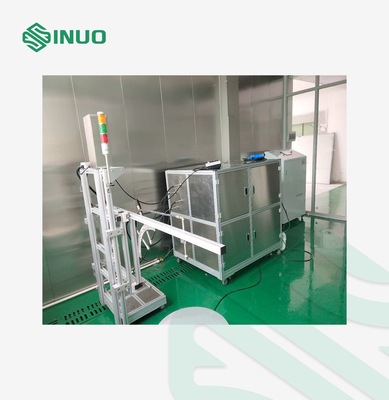

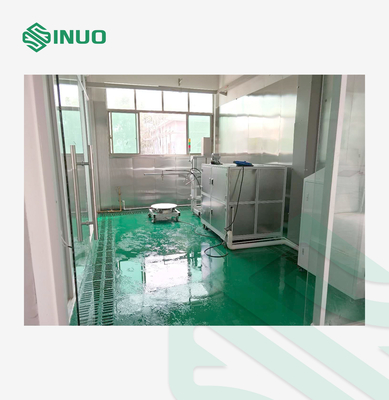

Wasserdichte Prüfsysteme für Automobil und Elektronik IPX9K
Erfüllte Standards und Klauseln
Diese Ausrüstung entspricht IEC60529, DIN40050-9, ISO20653 und anderen Normen.
Die Prüffunktion (IPX9K) wird für die Inspektion von elektrischen Produkten mit Gehäuse-Schutzniveau IEC (IP-Supplementcode enhanced test) verwendet.Es wird nach den einschlägigen Spezifikationen der Norm DIN40050 hergestellt.- Ich weiß nicht.
Ausrüstungsübersicht
Die wichtigsten Exemplare dieser Ausrüstung: Personenkraftwagen, Busse, Leuchten, Motorräder und andere Fahrzeuge und deren Teile.
Diese Ausrüstung kann die Reinigungsprozessbedingungen der Hochdruck-/Dampfstrahlreinigung simulieren, um die physikalischen und sonstigen zugehörigen Eigenschaften der Proben zu prüfen.
Nach der Prüfung kann beurteilt werden, ob die Leistung des Produkts den Anforderungen entspricht.
Diese Ausrüstung entspricht IEC60529, DIN40050-9, ISO20653 und anderen Normen.
Die Prüffunktion (IPX9K) wird für die Inspektion von elektrischen Produkten mit Gehäuse-Schutzniveau IEC (IP-Supplementcode enhanced test) verwendet.Es wird nach den einschlägigen Spezifikationen der Norm DIN40050 hergestellt.Dieser wasserdichte Tester kann Testbedingungen zur Simulation von natürlichen Umwelt- und menschlichen Faktoren für die Automobil- und Motorradteile, die Motor- und Elektronikindustrie liefern.
Technische Parameter
IPX9K | |
Prüfprobe | Maximale Länge, Breite und Höhe ≥1200x1200x1200mm, maximales Probengewicht ≥80kg. |
Anzahl der Düsen | Es gibt 2 Düsen. Eine ist oben (vertikal) installiert, um die obere Oberfläche der Probe zu sprühen. Die andere ist unten (horizontal) installiert, um die Ebene um die Probe herum zu sprühen.Die Sprühbahn basiert auf dem Prinzip einer S-förmigen StreckeFür das 5-seitige Wassersprühen wird ein vierseitiger Servomotor verwendet. |
Vier Düsenöffnungen | 2.34*1.33mm (oval) |
Abstand zur Düse | 150 bis 200 mm |
Sprühwinkel | Das Sprühen kann die gesamte Probeoberfläche bedecken und der Sprühwinkel ist senkrecht zur Probeoberfläche. |
Wasserdruck | 8 bis 10 MPa |
Wassertemperatur | 80°C ± 5°C |
Durchflussmesser | Elektronisches Hochdruckdurchflussmesser |
Druckmessgerät | Hochdruckmesser |
Hydraulikrohr | 3 m lang |
Durchflussrate | 15 L±1/min |
Prüfmethode |
(1) Die oberen und fünf Oberflächen der Prüfprobe werden abwechselnd mit Wasser besprüht. (2) Bei der Prüfung der Schale in den Prüfungen a) und b) sollte die Wassertemperatur bei (80±5) °C gehalten werden. (3) Für kleine Gehäuse (maximale Größe ≤ 250 mm): Das Gehäuse sollte auf der Prüfvorrichtung montiert werden. Drehgeschwindigkeit: (5±1) r/min. Sprühwinkel: 0°, 30°, 60°, 90°.Die Prüfzeit für jede Position beträgt 30 Sekunden.. (4) Für große Gehäuse (maximale Größe ≥ 250 mm): Das Gehäuse sollte entsprechend der vorgesehenen Verwendung installiert werden. Die gesamte Außenfläche des Gehäuses wird gesprüht.Sprühen aus allen Richtungen, um die gesamte Oberfläche des Gehäuses zu bedeckenDer Sprühwinkel sollte möglichst senkrecht zur Sprühoberfläche liegen. |
Zeit der Wasserbesprühungen |
Die Basis-Referenzzeit beträgt 2 Minuten pro Quadratmeter. Die Zeit, um die gesamte Strecke zu beenden, kann in etwa 500 Sekunden (3,96 Quadratmeter) eingestellt werden. Bei der Einstellung können die Abmessungen entsprechend den Gesamtmaßen des Produkts in Länge, Breite und Höhe eingegeben werden,und das System wird automatisch die Testlaufstrecke für eine geordnete Prüfung abschließen. Nach Abschluss des Tests kehrt die Düse zum Ursprung zurück und das Gerät gibt eine akustische und visuelle Anzeige. |
