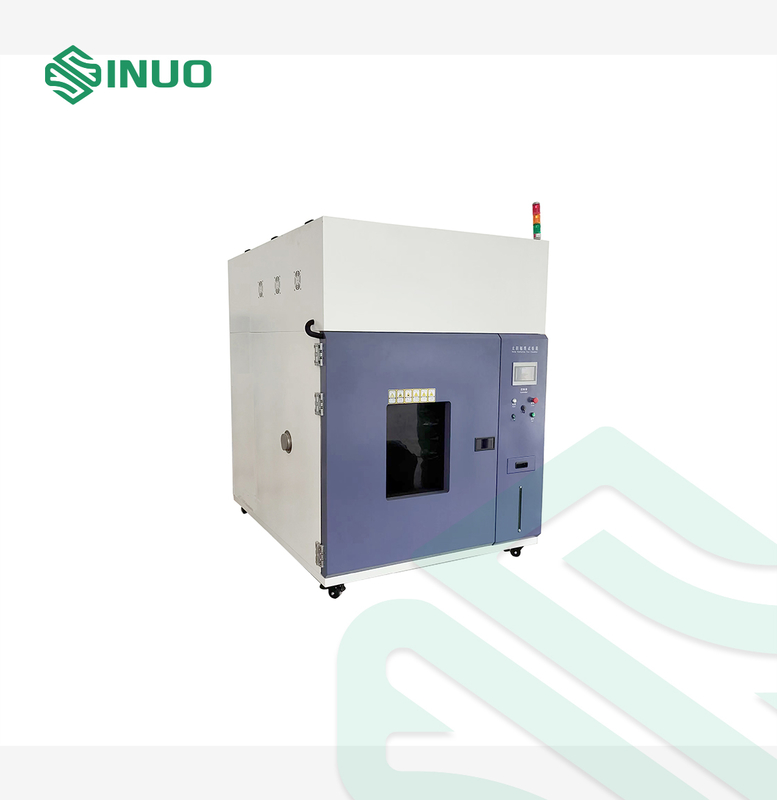

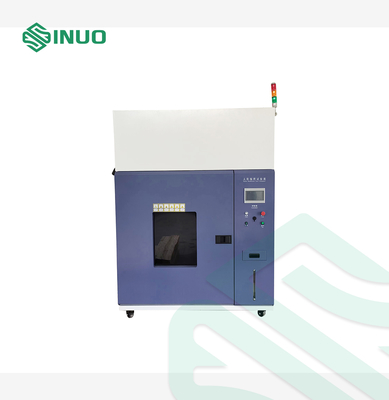

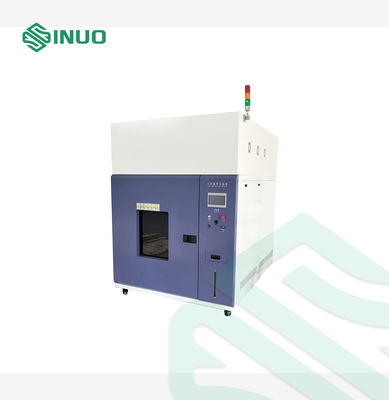

DIN 75220 Solartestkammer 1000x950x1000mm -20℃ bis +100℃

DIN 75220 Solarstrahlungssimulationsprüfkammer Umweltprüfkammer

Erfüllte Standards und Klauseln

Entspricht DIN 75220, MIL-STD-810h Methode 505.7 Verfahren I, IEC60068-3-5 usw..

Ausrüstungsübersicht

1. Strukturelle Merkmale des Schranks:
   1. Gehäuse: Monoblockkonstruktion, die alle für den Betrieb erforderlichen Systeme umfasst;Das Außengehäuse wird aus hochwertigem verzinktem Stahlblech gefertigt, das innen und außen verprimat und mit hochwertigen Materialien zu einem Standard-Finish lackiert istDie Außenoberfläche wird eine hohe Verschleißfestigkeit aufweisen.

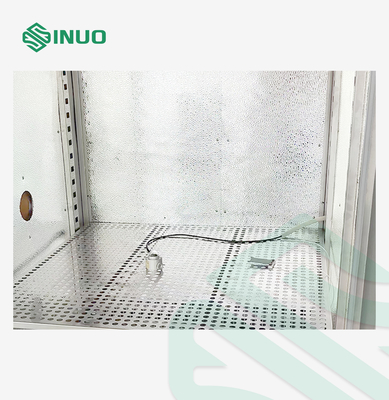

   2. Testraum: Der interne Testraum wird aus nichtmagnetischem SUS-304 Edelstahl ohne Farbe gefertigt. Alle Nähte werden TIG-geschweißt und dampfdicht sein. Die Oberfläche wird gut poliert.
   3. Innenhülle: SUS304 Edelstahlplatte t=1,0 mm;
   4. Isolierung: Die Isolierung ist mit niedrigem K-Faktor, hoher Intensität und nicht-hygroskopischer Beschaffenheit und ist mehrschichtig mit doppelter Dampfbarriere.Es wird eine asbestfreie Mineralfaserisolierung verwendet, deren Dicke etwa 125 mm beträgt..
   5. Tür: vollständig geöffnet und mit einem Flügel, doppelte Silikondichtung, Scharniere und Schloss.
      1. Nützliche Abmessungen der Tür: 1000 mm W x 1100 mm H;
      2. Kontrollfenster: Die Kammer wird mit einem mehrschichtigen gehärteten Kontrollfenster mit eingebauten Heizungen ausgestattet.Das Kontrollfenster ist mit einem elektrischen Heizelement an der Glasoberfläche ausgestattet, das die Bildung von Kondensat und Frost verhindern kann.;
      3. mit Vorhang für das Fenster
   6. Standardkonfiguration:
      1. Ein Schacht (Ф100mm), mit Blindstopfen aus Materialien mit geringer Wärmeleitfähigkeit
      2. Innenbeleuchtung × 1
      3. Ein Regal und die Höhe sind einstellbar
      4. mit 4 Rollen ausgestattet
   7. Druckkompensationssystem: Die Kammer ist mit einem Druckbilanzsystem ausgestattet, das sich bei Überdruck im Prüfraum öffnet.Das System ist mechanisch so konstruiert, dass es sich automatisch öffnet, wenn der Druck in der Kammer steigt.
   8. Aufstellung der Stromplatte und der Maschinengruppe: Monoblockkonstruktion

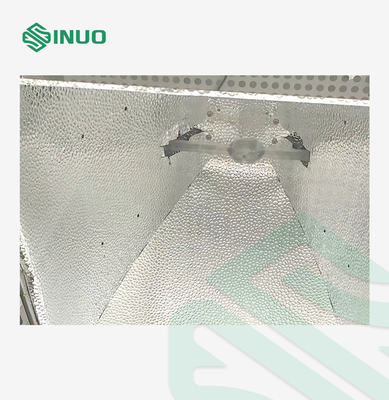

   9. Filterglas: Die Lampenhalterung wird mit Filterglas (Borosilikatglas) integriert.Die Größe des Filterglases ist größer als die Größe der Frontseite der Lampe, um eine Winkelstrahlung ohne Schattenwirkungen durch die Kammerdecke zu ermöglichen.;

Technische Parameter

Einzelheiten:
