IPX5 Wasserdichte Prüfung Sprühprüfsystem für Ladestationen IEC 60529

IPX5 Wasserdichte Prüfung Sprühprüfsystem für Ladestationen IEC 60529

Markenbezeichnung:	Sinuo
Modellnummer:	Schnittstellen für die Verwendung in Kraftfahrzeugen
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Wasserspritzfluss:

12.5 ± 0,625 ((L/min)

Wassersprühdruck:

30 ∼ 150 kPa

Wasserbehältergröße:

1000 × 3000 × 1000 mm (W * D * H)

Wasserbehältermaterial:

SUS304 Edelstahl

Bestehende Raumgröße:

6*8m ((L*W)

Spezifikationen für Kundenproben:

3*2,5*3m ((L*W*H)

Sprühentfernung:

2.5 bis 3 Meter

Prüfzeit:

1s bis 9999h,59 min und 59s

Verpackung Informationen:

Andere

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

IPX5 Wasserdichtes Sprühsystem

IEC 60529 Wasserdichte Sprühprüfungssystem

Ladestation Wasserdichtes Sprühprüfsystem

Beschreibung des Produkts

IPX5 Wasserdichte Prüfung Sprühprüfsystem für Ladestationen IEC 60529

Erfüllte Standards und Klauseln

Entspricht IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, usw.

Ausrüstungsübersicht

Anwendungsbereich: zur Durchführung von IPX5-Wasserdichtheitstests an ESS-Systemen im Außenbereich verwendet. Das automatische Sprühsystem wird auf die vorderen, hinteren, linken, rechten und oberen Oberflächen des ESS-Systems im Außenbereich aufgetragen.

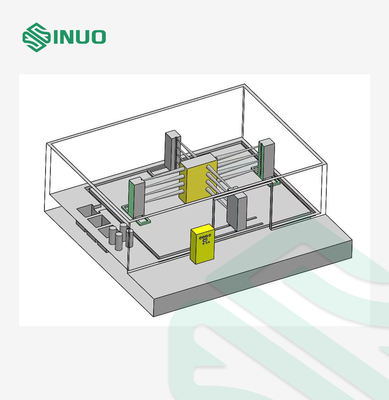

Die Ausrüstung besteht hauptsächlich aus einem Wassersammlungsbecken, einem Wasserspeicher, einem Wasserspeichersystem, einem Abwassersystem, einem Sprühsystem, einem elektrischen Steuerungssystem und einem Pumpensystem.

Technische Parameter

Wasserspritzdruck	30 ∼ 150 kPa
Innerer Durchmesser des Sprühlochs	φ6,3 mm ((IPX5)
Wasserspritzfluss	12.5 ± 0,625 ((L/min)) ((IPX5)
Vorgegebene Prüfzeit	Einstellbar von 1s bis 9999h, 59min und 59s.
Sprühentfernung	Der Abstand zwischen dem Außen-ESS-System und der Sprühdüse beträgt 2,5 bis 3 Meter.
Sprühpistolenmaterial	304 aus rostfreiem Stahl
Versandmethode	Das Außen-ESS-System gelangt über einen Portalkran in den Regentestbereich (der Standort des Kunden ist bereits ausgestattet).
Bewegungsgeschwindigkeit	Die Bewegungsgeschwindigkeit des Stützrahmens ist einstellbar.
Anforderungen an die Beschichtung durch Sprühen	Das automatische Sprühsystem muss die Vorder-, Hinter-, Linken-, Rechten- und Oberflächen bedecken.

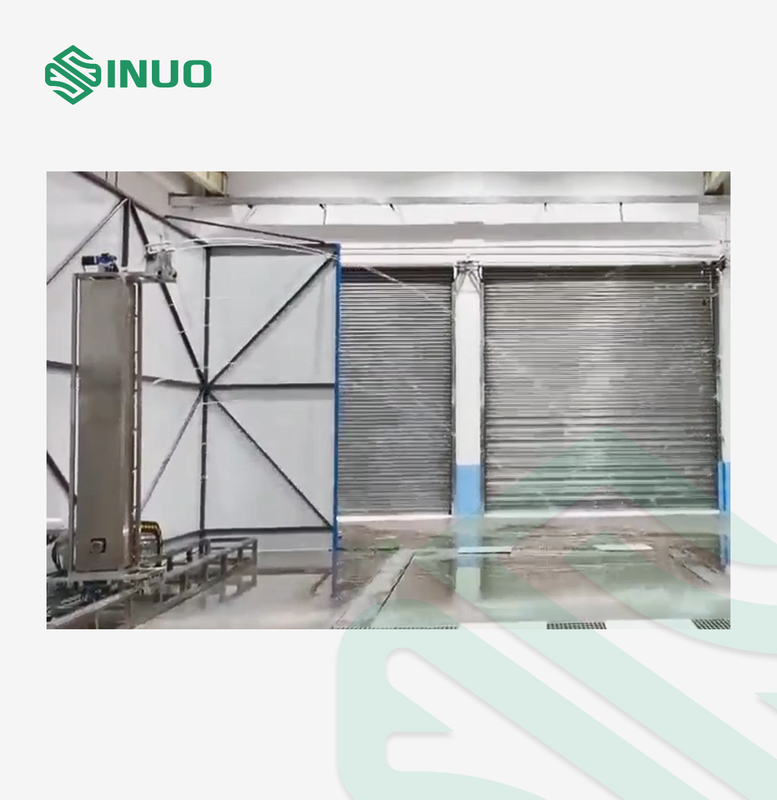

Sprühmethode	Der gesamte Prüfvorgang beinhaltet ein vollautomatisches Sprühen, wobei der Bewegungsweg des Sprühsystems das zu prüfende Objekt nicht beeinträchtigt. Das Prüfverfahren entspricht den Anforderungen an die IPX5-Schutzniveaus gemäß IEC 60529:2013.
Prüfzeit	Einstellbar von 1s bis 9999h, 59min und 59s.

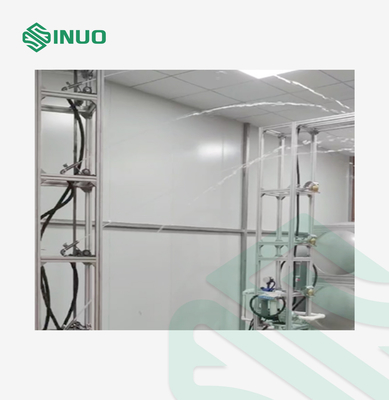

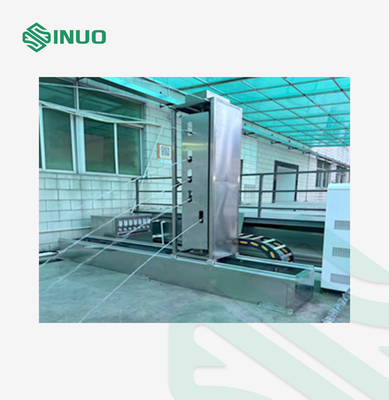

Seitenbewegtes Sprührahmen
Hauptparameter eines seitlich beweglichen Sprühstäbes	Der Rahmen besteht aus 40403mm Aluminium
	Die Dichtungsplatte besteht aus 1,2 mm Edelstahl 304 # Platte
	IPX5-Mobilgerät: Servomotor-Ausrüstung für die Übertragung an das Rack angeschlossen
	Schwinggetriebe Sprühvorrichtung: ein einstellbarer exzentrischer Radschwingmechanismus (Schwingwinkel wird durch Anpassung des exzentrischen Abstands erreicht)
	Sprührahmen-Schlag: Ausgestattet mit einem Servomotor-Gang-Rack-Mechanismus mit einem beweglichen Schlag von 3 m.
Schwingmotor	Servomotor und Reduktor
Mobilmotor	Servomotor und Reduktor
Ausrüstung	Geräte aus Edelstahl
Haltestelle	mit einer Breite von nicht mehr als 20 mm
