ISO 20653 Außen-ESS-System IPX5 Wasserdichtes Sprühprüfsystem

ISO 20653 Außen-ESS-System IPX5 Wasserdichtes Sprühprüfsystem

Markenbezeichnung:	Sinuo
Modellnummer:	Schnittstellen für die Verwendung in Kraftfahrzeugen
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Wasserspritzfluss:

12.5 ± 0,625 ((L/min)

Wassersprühdruck:

30 ‰ 100 kPa

Drehscheiben-Durchmesser:

4000mm

Durchmesser der Düse:

φ6,3 mm

Drehscheiben-Last:

Drehscheibengeschwindigkeit:

1 ̊5 R/min

Wasserbehältergröße:

1000 × 3000 × 1000 mm (W * D * H)

Wasserbehältermaterial:

SUS304 Edelstahl

Verpackung Informationen:

Andere

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

ISO20653 Sprühprüfsystem

IPX5 Wasserdichtes Sprühprüfsystem

Außen-ESS-System Sprühprüfsystem

Beschreibung des Produkts

ISO 20653 Außen-ESS-System IPX5 Wasserdichtes Sprühprüfsystem

Erfüllte Standards und Klauseln

Entspricht IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, usw.

Ausrüstungsübersicht

Dieses Produkt ist für die Prüfung elektrischer Produkte ausgelegt, um zu beurteilen, ob die Gehäuse und Dichtungen die Leistung der Geräte und Komponenten in regnerischen Umgebungen erhalten können.Das Produkt hat ein wissenschaftliches Design, so daß es verschiedene Umweltbedingungen wie Tropfen, Niederschläge, Spritz- und Wasserstrahlen realistisch simulieren kann.Mit einem fortschrittlichen Steuerungssystem und der Anwendung von Variablen Frequenztechnik, der Drehwinkel des Niederschlagsprobenhalters, der Schwungwinkel des Sprüharms und die Frequenz des Sprühvolumens können automatisch eingestellt werden.

Technische Parameter

IPX5-Parameter
Anzahl der Sprühdüsen	Sechs IPX5 Düsen.
Innerer Durchmesser des Sprühlochs	φ6,3 mm ((IPX5)
Sprühdüse IPX5
Wasserspritzfluss	12.5 ± 0,625 ((L/min)) ((IPX5)
Sprühentfernung	Die Probe befindet sich 2,5 bis 3 Meter von der Düse entfernt, und die Entfernung wird vom Prüfer gesteuert.
Rohrdurchmesser	Ein Stück 1⁄2-Zoll Weichdruckrohr und ein Stück 1-Zoll Weichdruckrohr.
Anschlussschlauch der Düse	Importierte durchsichtige Schläuche mit Edelstahldraht
IPX5 Düsenhalter	Düsenhöhe und Winkel können manuell eingestellt werden
Zeit der Wasserspritzprüfung	Mindestens 3 Minuten oder länger (verstellbar)
Wasserspritzdruck	30 ̊100kpa (nach der erforderlichen Durchflussgeschwindigkeit eingestellt)

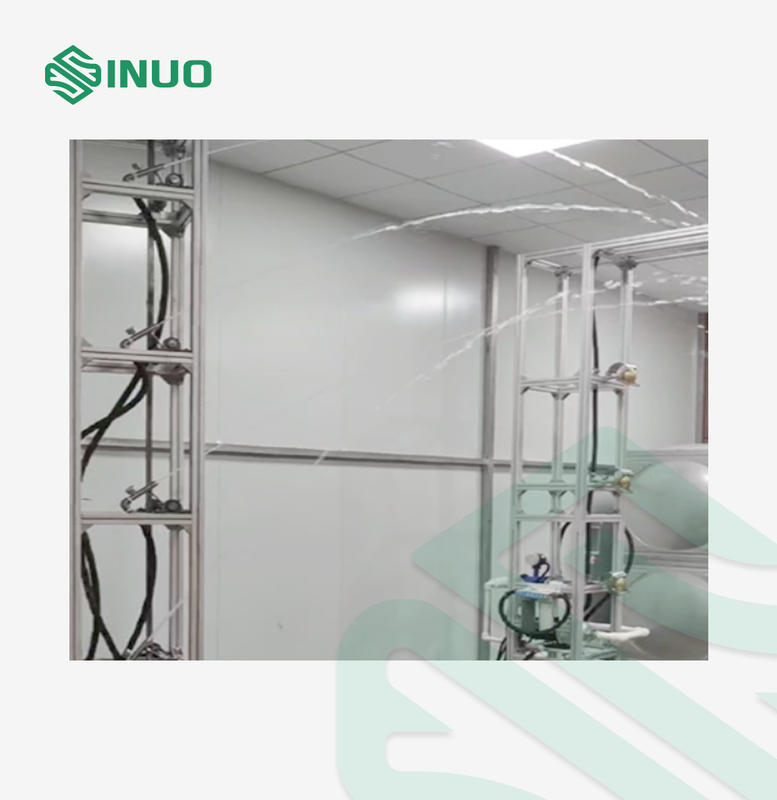

Automatisches Sprühsystem	1Das Sprühregal besteht aus geformten Aluminiumprofilen, mit einer Reihe von IPX5-Swing-Düsen, die unabhängig voneinander gesteuert werden. 2.Das bewegliche Sprühdüsensystem IPX5 umfasst insgesamt 6 Sprühdüsen.Eine der IPX5-Sprühdüsen befindet sich oben für die Prüfung der Oberseite des Energiespeichers.Die restlichen 5 Stück IPX5 Sprühdüsen befinden sich in der Mitte des Systems, die jeweils vertikal (nach oben und unten) mit einem Schwungwinkel von ± 15° schwenken können. 3.Es gibt insgesamt 6 Stück Düsen, die jeweils mit einem mechanischen Durchflussmessgerät ausgestattet sind, wobei einzelne Durchflussmessgeräte den Durchfluss für jede Düse steuern. (Bild nur zur Referenz)
Drehtabelsystem
Durchmesser der Drehscheibe	4000 mm
Last des Drehplattes	1T
Drehzahl des Drehers	1 ̊5 R/min (verstellbar)
Wasserbehälterparameter
Wasserbehältergröße	1000 × 3000 × 1000 mm (W * D * H)
Wasserbehältermaterial	SUS304 aus rostfreiem Stahl
Wasserstand	Durchsichtiger Schlauch, mit Regler aus Edelstahl zur Beobachtung des Wasserstandes, Reglerhöhe 1,5 m, Reglergenauigkeit: 1 mm
Kontrolle des Wassertankstandes	Schwimmer aus Edelstahl, Überlaufloch
Mobilität	Vier Drehräder für einfache Bewegung, mit Bremsen.
Wasserbehälterdeckel	1 Stück

Einzelheiten

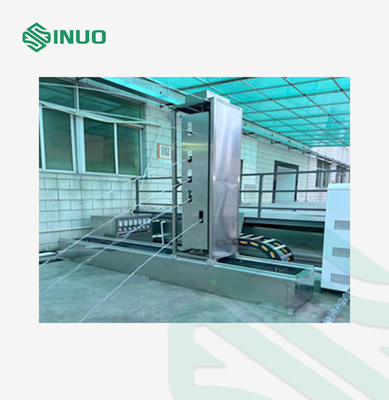

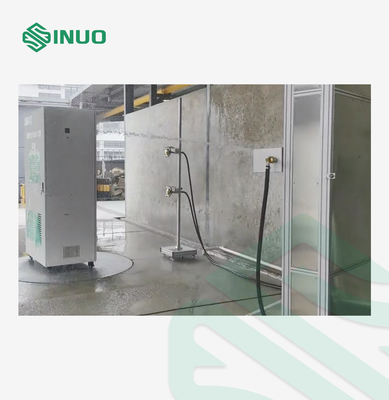

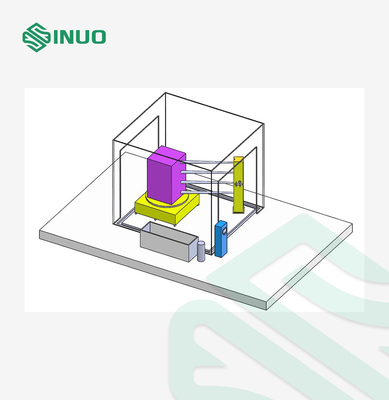

ISO 20653 Außen-ESS-System IPX5 Wasserdichtes Sprühprüfsystem 3
