Wasser-Eintritt-Testgerät
Created with Pixso.

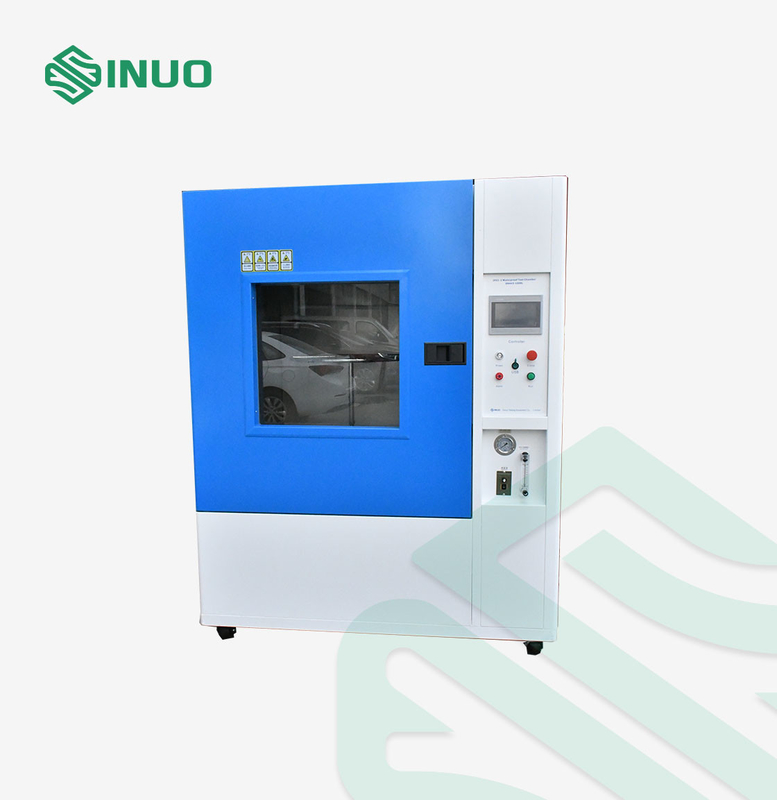

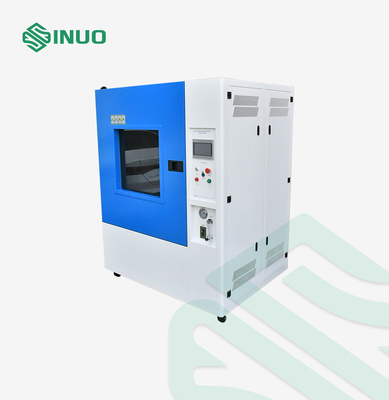

DO-160G Luftfahrttechnik-Wasserdichte Prüfkammer

DO-160G Luftfahrttechnik-Wasserdichte Prüfkammer

Markenbezeichnung: Sinuo
Modellnummer: Zubereitungen zur Herstellung von
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Testzeit:
0-99,9 Minuten
Tropfhöhe:
0-500mm
Tropfgeschwindigkeit:
140 L/m2/h
Tropfenfängerlochabstand:
25 mm × 25 mm
Tropfversuchsgelände:
WD = 800 × 800 mm
Durchmesser des Nadellochs des Regentropffachs:
00,33 mm±0,01 mm
Innerer Kasten:
WDH = 1000 × 1000 mm × 1000 mm
Äußere Box:
WDH = 1280 × 2050 mm × 2150 mm
Verpackung Informationen:
Ausfuhrverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

wasserdichte Testkammer

,

Prüfungskammer für Elektronik der Zivilluftfahrt

,

DO-160G Wasserdichte Prüfkammer

Beschreibung des Produkts




DO-160G Zivilluftfahrt Elektronik Tropfsicherheit Wasserdichte Prüfkammer Tropfsicherheit Prüfmittel



Erfüllte Standards und Klauseln




Er entspricht der RTCA DO-160F Umweltbedingungen und Prüfverfahren für Fluggeräte Abschnitt 26 Feuer, Entflammbarkeit.


Produktübersicht




Prüfungszweck: Prüfung, ob die Avionik-Ausrüstung des Typs W eine gute Leistung der Ausrüstung und Komponenten in tropfenden Umgebungen gewährleisten kann.Der Zweck besteht darin, die Schutzleistung der Produkthülle bei Tropfen zu überprüfen..
Prüfprinzip: Durch die Steuerung des Wasserstroms wird sichergestellt, dass das Tropfen die Normnorm von 140 L/m2/h erfüllt.Die Prüfvorrichtung kann einen gleichmäßigen Wasserfluss auf der gesamten Oberfläche der Probenhülle erzeugen..

Ausrüstungskonstruktion und -merkmale: Durch die Steuerung des Wasserflusses wird sichergestellt, dass das Tropfen die Normnorm von 140 L/m2/h erfüllt.Die Prüfvorrichtung kann einen gleichmäßigen Wasserfluss auf der gesamten Oberfläche der Probenhülle erzeugen..



Technische Parameter




Stromversorgung: AC220V±5%, 50/60Hz

Einsatzumgebung: Temperatur 15-35°C, relative Luftfeuchtigkeit 25%-75%, Luftdruck 86-106kpa (860mbar-1060mbar), flacher Boden, Beleuchtung, wasserdichter Leckenschalter (oder -steckdosis),gute Ein- und Abflussfunktionen

Wasserquelle: sauberes Wasser oder Leitungswasser ohne Verunreinigungen, mit einer Wasserreinigungs- und Filtervorrichtung ausgestattet



CKontrolle und Betrieb Intelligentes Steuerungssystem mit PLC und Touchscreen

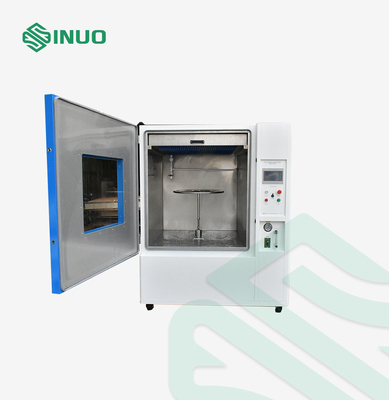

Innen- und Außenabmessungen der Box Innerer Kasten WDH=1000×1000mm×1000mm, Außenkasten WDH=1280×2050mm×2150mm
Tropfversuchsgelände WD=800×800mm, andere Größen können angepasst werden
Tropfhöhe Der Abstand zwischen der Nadel und der Probe beträgt 0-500 mm, indem die Drehtellerhöhe angepasst oder die Probe angehoben wird
Tropfgeschwindigkeit (Wasserfluss) 140 L/m2/h, automatische Einstellung, beziehen sich auf die Standardabbildung A, die Ausrüstung verwendet einen elektronischen Durchflussmesser zur Steuerung der in den Wassertank eingespritzten Wassermenge,so dass die Wasserleistung der Nadel den Standardanforderungen entspricht
Zeichnung DO-160G Luftfahrttechnik-Wasserdichte Prüfkammer 0

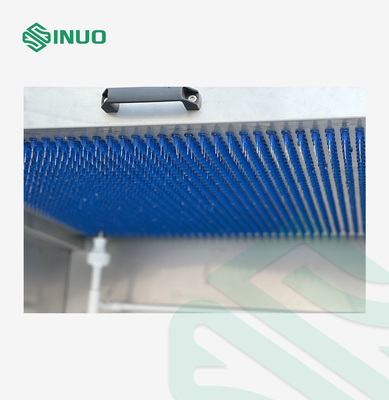

Durchmesser des Nadellochs des Regentropffachs 00,33 mm±0,01 mm
Tröpfchenöffnung

25 mm × 25 mm, Matrix-Anordnung



Überwachung der Flüssigkeitstemperatur, Überwachung der Umgebungstemperatur, Die Ausrüstung ist mit einem Thermostat ausgestattet, der die Probe erwärmen kann.Die Temperaturparameter sind gemäß JJF1101 begrenzt.- Sicherstellen der Temperaturgleichheit in der Versuchskammer.
Standort der Tropfbox Auf der Oberseite des Innenkästchens befindet sich eine feste Position.
Prüfzeit 0-99.9 Minuten, kann vorgesetzt werden.
Boxmaterial Die Innenbox ist aus SUS304 Edelstahl.
Wasserkreislauf Der Wasseranschluss ist mit einem Reinigungsfilter ausgestattet, und das aus dem Prüfgerät tropfende Wasser wird automatisch durch das Fahrwerk in den Wassertank gesammelt und kann recycelt werden.
Sicherheitsschutz Schutz gegen Phasenfolge, Schutz gegen Leckagen, Schutz gegen Wasserknappheit, abnormaler Schutz


Einzelheiten




DO-160G Luftfahrttechnik-Wasserdichte Prüfkammer 1DO-160G Luftfahrttechnik-Wasserdichte Prüfkammer 2
