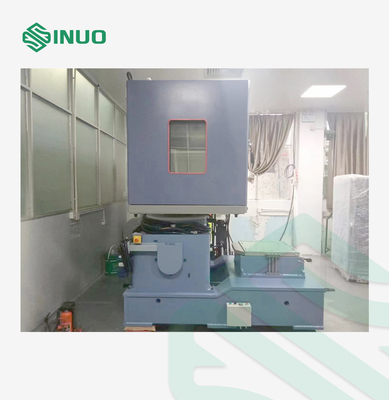

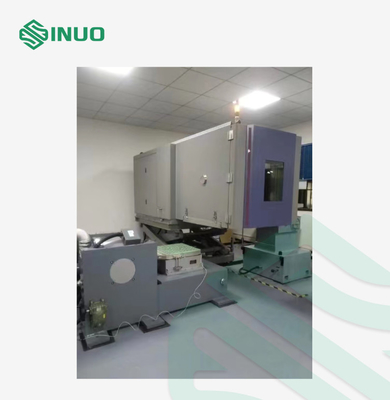

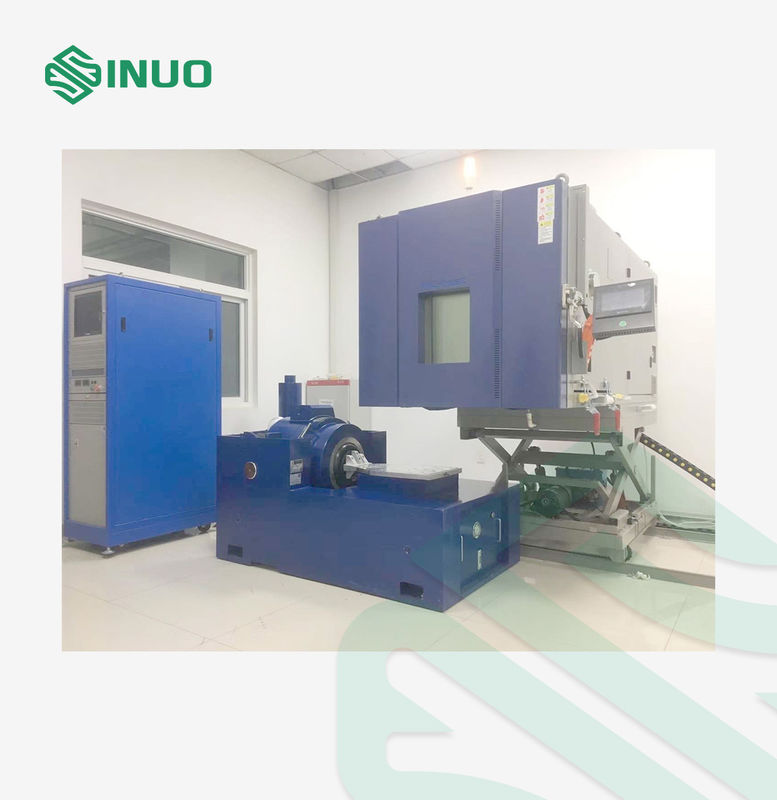

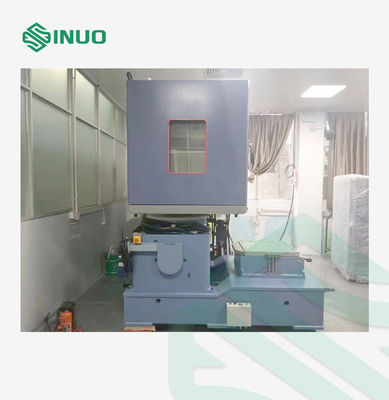

IEC 60068-2-6 Lineare Temperaturfeuchtigkeit und Vibration Drei umfassende Prüfkammer 5400L

(W×D×H) 260×585cm*Höhe:

1. Trennbare Temperatur- und Luftfeuchtigkeitskonditionen: höchste 280cm

2Bei vertikaler Vibration und Temperatur und Luftfeuchtigkeit: Höhe ca. 360cm

-------- Nichtstandardprodukte unterliegen dem endgültigen Entwurf. Die Höhe hängt mit der Höhe der Vibrationstabelle zusammen. Eine 2-Tonnen-Vibrationstabelle ist etwa 1,7 Meter)

Häufig verwendete Temperaturen: -40°C+180°C

Grenztemperatur: -70°+180°C

1Die integrierte abnehmbare Vorder- und Hinterkonstruktion nimmt die allgemeine Standard-Wärmedämmungslagerplatte an.und die Blöcke mit hochtemperatur- und tieftemperaturbeständigen organischen Silikonmaterialien versiegelt sind. Es wird vor Ort montiert und installiert: der vordere Teil ist der Arbeitsraum, und der hintere Teil ist das Kühlsystem und die Steuerung.mit einer Bremsplatte,.

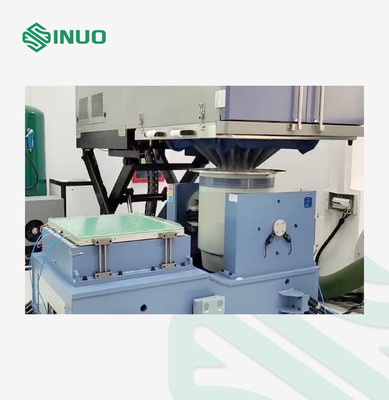

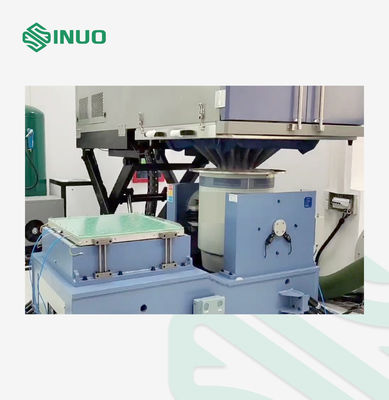

2. Die Schwingungsoberfläche ist durch eine weiche Membran aus Silikonkautschuk sanft mit dem Schwingungstisch verbunden, die Schwingungen isolieren kann und Dichtungs- und Wärmedämmungsfunktionen hat;

3Das Studio ist mit einem Luftversorgungssystem ausgestattet: Luftversorgungsmotor, Zentrifugalventilatorblätter, Heizung, Luftbefeuchter, Kühl- und Entfeuchterverdampfer.

1.Solenoidventil: "Danfoss"

2. Manuelles Stoppventil: "Danfoss"

3Filter: "Danfoss"

4Drucksensor: Sino-Deutsches Joint Venture "Hongmu"

5Ausdehnungsklappe: "Danfoss"

6. hocheffizienter Kondensator: "Danfoss" (Geschweißplattenwärmetauscher)

7Öltrennmittel: "ALCO"

8Schlagdämpferröhre: amerikanische "Packless"

Taiwans "Yongqiang"

Kühlenergie-Regulierungstechnik

(Energieeinsparendes Design)

①Mit Hilfe der fortschrittlichsten statischen Ausgleichstechnologie steuert das Steuerungssystem den Kältemitteldurchfluss im Bereich von 0 bis 100%.so wird die Kühlleistung automatisch angepasst, um Energieeinsparungen zu erzielen;

②- Das eingeführte Marken-Abgas-Bypassventil wird zur automatischen Steuerung des Saugdrucks des Kompressors verwendet, z. B. der amerikanischen Sporlan Company (oder der dänischen Danfoss),und das dänische Danfoss-Wärmeausdeckungsventil wird verwendet, um die Saugtemperatur des Kompressors automatisch anzupassen, um sicherzustellen, dass der Kompressor innerhalb des vollen Bereichs arbeitet. Stabil und zuverlässig;

③. Verwenden Sie ein importiertes Kondensationsdruckregelventil, um zu verhindern, daß der Abgasdruck des Niedertemperaturkompressors zu hoch ist, z. B.: Dänemark Danfoss

④.Verwenden Sie den Kompressor-Krankhausheizer, um die gegenseitige Löslichkeit von Kältemittel und Schmieröl im Kompressor zu reduzieren, um die Sicherheit des Kompressors zu schützen und einen zuverlässigen Betrieb zu gewährleisten;

⑤Als Verdunstungskondensator des Kaskadenkühlsystems wird ein Schweißplattenwärmetauscher aus Edelstahl verwendet, bei dem die Wärmeübertragungstemperatur gering ist.hohe Wärmeübertragungseffizienz und kompakte Erscheinung;

⑥Um zu verhindern, daß das aufgelöste Wasser auf dem Kompressor frei fließt, wird an der Unterseite des Kompressors eine Wassersammlerpfanne installiert, die zentral gesammelt und entladen wird.

⑦Alle Kühlrohre sind mit Stickstoff geschweißt, um zu verhindern, daß sich während des Brausens in den Kupferrohren Oxidschale bilden.

Es verwendet mehrere Stoßdämpfungs- und Lärmreduzierungskonzepte, um das durch Vibrationen verursachte Lärm sowie die durch Vibrationen verursachte Verformung und Leckage des Produkts wirksam zu reduzieren:

A. Unter dem Kompressor werden importierte Federn und Gummipolster zur doppelten Stoßdämpfung verwendet, wodurch die Vibration des Kompressors und die Resonanz des Kaskadenkompressors wirksam reduziert werden.

B. Innerhalb der Außenbox feuerfeste schalldämpfende Baumwolle installieren, um den Lärm weiter zu reduzieren.

C. Die Kupferrohre des Kühlsystems haben eine Bogenkonstruktion und stoßabsorbierende Rohre, um zu verhindern, daß die Vibrationen des Kompressors die Kühlrohre verformen und durchsickern.

Da der Innenraum der Einheit eine Lüftung und Wärmeableitung erfordert, um die Luftübertragung von Lärm zu reduzieren, ist es notwendig, die Geräuschemissionen zu reduzieren.Schallschutzgeräte mit schalldämpfender Baumwolle auf Ölbasis werden an der Luftein- und -ausgangsanlage installiert, um die Übertragung von Schallwellen durch die Lüftungslöcher im Innenraum zu verringern..

B. Stoßdämpfende Schläuche und Kompressorprozessrohrleitungen mit Nylonrohrklemmen mit einem Durchmesser von weniger als 10 mm verwenden stoßdämpfende Biegen und Fernbefestigung, um Resonanz zu vermeiden; Stoßdämpfungseinheit:

C. An der Unterseite der Kälteeinheit ist ein spezieller Federdämpfer installiert, um die Übertragung der Kompressorvibration durch die feste Basis und den Boden zu verringern.

D. Die Wärmedämmung aus Baumwolle spielt eine doppelte Rolle bei der Isolierung und Luftdichtheit des nichtmetallischen Ausdehnungsgelenks der Maschine (Hot- und Cold-Shock-Prüfkammer).Es besteht aus Glasfaser.Die Längen und Breiten entsprechen der Außenhaut, mit guter Dehnbarkeit und Zugfestigkeit.

E. Geräuschminderung und Schwingungsminderung: Der Faserstoff und der Wärmedämmstoffkörper selbst haben die Funktionen der Schalldämpfung und Schwingungsdämpfung.die das Geräusch und die Vibrationen von Kesseln wirksam reduzieren kann, Lüfter und andere Systeme.

Import integrierter finnischer "Vaisala" hochpräziser elektronischer Luftfeuchtigkeitssensor

(Stabilere Leistung, hohe Präzision und eine starke wartungsfreie Funktion)

Die Temperaturerfassung erfolgt mit hochpräzisen Platinwiderständen der Klasse A Pt100;

Luftfeuchtigkeit: Hochpräzise elektronische Luftfeuchtigkeitssensor (stabilere Leistung, hohe Präzision und extrem wartungsfreie Funktion)

1. Wechselstromkontakt: "ABB"

2Schaltkreisbrecher: "ABB"

3- Thermisches Relais: "ABB"

4Kleines Relais: "Omron"

5Solid-State-Relee: Taiwan Shiyan

(1) Bis zu 127 Programme, sehr lange Laufzeit

(2) 999 Stunden pro Segment, maximal 32.000 Zyklen

(3) Jeder Befehl kann 9999 Mal verwendet werden.

Die grafische Kurve kann in Echtzeit angezeigt werden, wenn das Programm ausgeführt wird.Funktion zur Ausführung der Programmkurve, Segmentbetriebszeit, Segmentnummer-Zeit, Betriebszeit, Restzeit, Fehlerstatus und Ausfallzeit mit Datei-Skip- und Haltefunktionen während der Programmdurchführung;

Die eingebaute USB-Schnittstelle kann historische Kurven und historische Daten herunterladen - sie kann den Recorder ersetzen und RS485, LAN (Netzwerkport),GPRS (Mobiltelefon) und andere Kommunikationsmethoden (Standard RS232 oder USB) zur Erleichterung der Fernüberwachung und Datenerhebung. Es kann die Fernkommunikationsverwaltung zwischen zentraler Steuerung und Computer realisieren.Der Betrieb der Ausrüstung und Parameter wie Temperatur und Luftfeuchtigkeit können durch den Computer kontinuierlich überwacht werden.. (Maximal 32 Geräte können online angeschlossen werden).

USB-Funktion: USB2.0, kann Prüfbetriebsdaten aufnehmen und herunterladen, mit einem USB-Stick ausgestattet (Kapazität 4G)

(1) Großer Speicherplatz, 3 Monate Daten können gespeichert werden, wenn sie 24 Stunden am Tag eingeschaltet sind

(2) Die Stichprobengröße beträgt 1 M, was den Computerspeicher ersetzen kann

Die eingebaute USB-Schnittstelle kann historische Kurven und historische Daten herunterladen - sie kann den Recorder ersetzen und RS485, LAN (Netzwerkport),GPRS (Mobiltelefon) und andere Kommunikationsmethoden zur Erleichterung der Fernüberwachung und Datenerhebung.

USB-Funktion: USB2.0, kann Prüfbetriebsdaten aufnehmen und herunterladen, mit einem USB-Stick ausgestattet (Kapazität 4G)

A:≥ 2000 m;

B:≥ 1500 mm;

C: ≥ 800 m;

D:≥ 800 mm;

E: ≥ 500 mm
