IEC60068-2-1 Umwelttestkammer für Temperatur und Luftfeuchtigkeit 12m3

20 % rF ~ 98 % rF

Kühlung: 4,5 kW * 2 Stück = 9 kW

Heizung: 12KW

Befeuchtung: 12 kW

Motor: 0,75 kW * 6 = 4,5 W

Andere: ≈1,5 kW

Gesamte installierte Leistung: Pmax≤39KW (vorbehaltlich der endgültigen Auslegung)

Methode: Wasserkühlung.Es ist stabil und geräuscharm.Inländische bekannte Marke.

Durchflussmesser: 15T/h

Anforderungen an Leitungswasser: Wasserleitung: 1/2 Zoll, Wasserdruck: 0,3 ~ 0,6 MPa

Umgebungstemperatur: 5℃~+35℃, relative Luftfeuchtigkeit: ≤90 % RH

In der Umgebung dürfen keine hohen Konzentrationen an Komponenten, korrosiven Gasen und brennbaren und explosiven Atmosphären vorhanden sein

AC380V ± 10 %, 50 Hz ± 1 Hz, dreiphasiges Fünfleitersystem

Die Öffnung für das Stromkabel befindet sich unten rechts an der Rückseite der Prüfkammer

Die Prüfkammer und die Kühleinheit sind geteilt ausgeführt.Nach der Installation der Ausrüstung werden die Kühlleitung und der Stromkreis angeschlossen und vor dem Starten der Maschine überprüft.

Der Controller übernimmt einen unabhängigen Schaltschrank und wird auf der rechten Seite des Labors installiert.

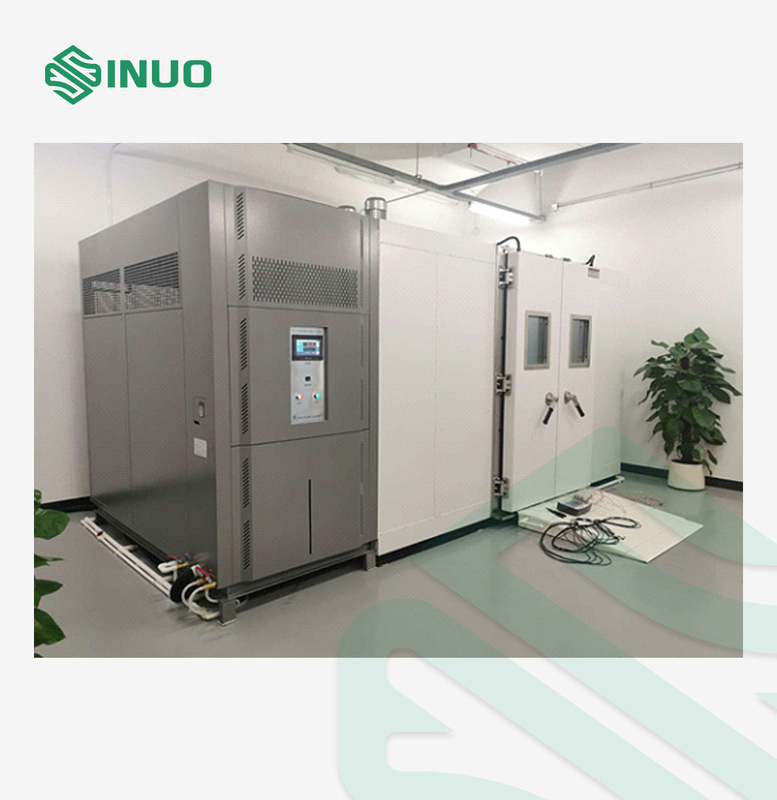

Das Gerät verfügt über einen Split-Typ und die Kühleinheit und der elektrische Schaltschrank sind auf der rechten Seite des Geräts installiert.

Die Verbindung zwischen dem Kastenkörper und dem Gerät besteht aus einem explosionsgeschützten Anschlusskasten und einem verzinkten Stahlrohr, und der Verbindungsprozess entspricht den relevanten nationalen Normen für Explosionsschutz.

Die Innenwand besteht aus1,2 mm starke SUS304-Edelstahlplatte, und alle unversiegelten WIG-Schweißnähte werden kontinuierlich geschweißt, um sicherzustellen, dass nach einem Langzeittest keine Lecks austreten.

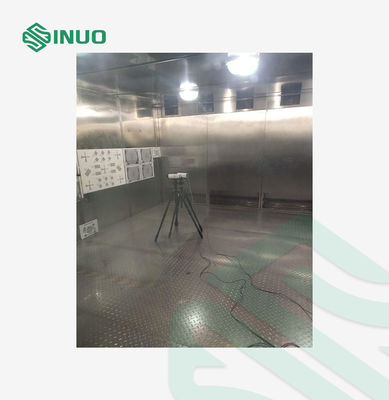

Die Bodenplatte ist eine rutschfeste Edelstahlplatte mit einer Tragfähigkeit von ≥300 kg/m2 (gleichmäßige Belastung).

Der Boden des Kastenbodens ist teilweise behandelt und verfestigt.Verstärkte Bodenstruktur.Die Wärmedämmleistung der Bodenwärmedämmschicht und der Kastenwand.Die obere Platte ist durchgehend und an der Unterseite sind Entwässerungsgräben vorgesehen.

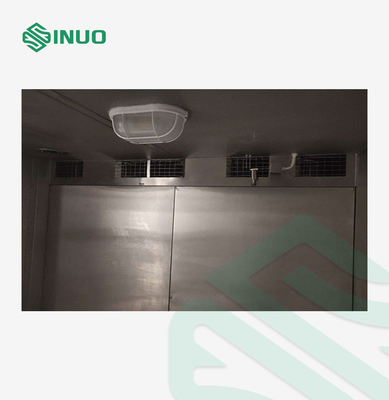

Der Luftkanal befindet sich hinter dem Studio:

Der explosionsgeschützte Motor ist oben auf dem Kasten installiert, das Aluminium-Radialventilatorlaufrad ist oben auf dem Testkasten installiert und die Luft wird gleichmäßig durch den Luftauslass des Spiralgehäuses zugeführt, um die Anforderungen an die Temperaturgleichmäßigkeit zu erfüllen.

1. Bauen Sie 2 geteilte Türen mit der Größe der Türöffnung (800+800) B×2000Hmm auf

2. Die Tür ist mit einem doppelschichtigen hoch- und niedrigtemperaturbeständigen weichen Silikonkautschuk-Dichtungsstreifen abgedichtet

3. Das Drehscharnier kann einen Türöffnungswinkel von ≥ 120 Grad gewährleisten

4. Die Innenkante der Tür ist mit einem Heizband mit konstanter Temperatur ausgestattet, und das Steuerungssystem schaltet das Heizband automatisch ein, um entsprechend der Studiotemperatur abzutauen.

Am Tor sind zwei Sätze visueller Beobachtungsfenster (400 x 500 mm) installiert.Das Beobachtungsfensterglas besteht aus mehrschichtigem Isolierglas, das mit einer elektrischen Heizfolie beschichtet ist.Das Beobachtungsfenster hat eine hohe Lichtdurchlässigkeit, eine gute Wärmeisolationswirkung und keinen Widerstandsdraht auf der Glasoberfläche.Beobachtung und andere Vorteile: Wenn die Studiotemperatur niedriger als die Umgebungstemperatur ist, schaltet die Steuerung automatisch die Antibeschlagfunktion des Beobachtungsfensters ein.

1. Der Motor verwendet einen professionellen Motor: 0,75 kW, 6 Sätze IP55

2. Die Lüfterspirale besteht aus Aluminium, um Funkenbildung durch Reibung zwischen Laufrad und Spirale zu verhindern.

3. Sowohl das Innen- als auch das Außengehäuse sind mit zuverlässigen Erdungsleitungen ausgestattet, und die Oberfläche des Geräts ist mit leitfähiger Antistatikfarbe besprüht, um sicherzustellen, dass sich keine statische Elektrizität auf der Oberfläche des Gerätegehäuses ansammeln kann.

4. Der Temperatursensor (PT100) verfügt über einen explosionsgeschützten Sensor.

5. Das Heizgerät ist ein Edelstahlheizgerät ohne offene Flamme.

6. Die Verkabelung explosionsgeschützter Elektrogeräte entspricht den nationalen Explosionsschutzanforderungen.

7. Richten Sie einen unabhängigen Übertemperaturschutz ein, d. h. ein zweiteiliges Temperaturschutzgerät, um die Gefahr einer Überschreitung der Temperatur im Arbeitsraum zu verhindern.

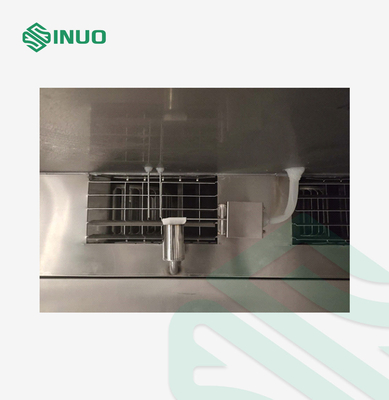

1. Heizdrahtheizung aus Nickel-Chrom-Legierung

2. Heizungssteuerungsmodus: berührungslose Einstellung der Impulsbreite mit gleicher Periode, SSR (Halbleiterrelais)

3. Heizleistung: ≤12,0 kW

Das automatische Wassernachfüllgerät wird übernommen.Nach dem Anschluss des Leitungswassers an eine 1/2-Zoll-Wasserleitung ist das Wasserversorgungsgerät einer international bekannten Marke, das das Wasser automatisch filtern und entionisieren kann.

Durchfluss von entmineralisiertem Wasser: 10 l/h

Wasserdruck: 0,1 ~ 0,25 MPa

Wasserhärte: ≤0,03 mol/L (1,5 mg/L, berechnet als CaCO3) m, der nationale Standard für Befeuchtungswasser, um das für den Befeuchtungsteil der Ausrüstung erforderliche entionisierte Wasser bereitzustellen

Neue Kältemittel, die internationale Umweltschutzanforderungen erfüllen:

1. Hochtemperaturklasse: R404A

2. Niedrigtemperaturklasse: R23

1. Die Hauptkonfiguration des Kühlsystems übernimmt importierte Komponenten aus Europa und den Vereinigten Staaten.Informationen zur spezifischen Konfiguration finden Sie in der Hauptkonfigurationsliste des Geräts.

2. Der gelötete Plattenwärmetauscher aus Edelstahl von Danfoss wird als Verdunstungskondensator des Kaskadenkühlsystems mit geringer Wärmeübertragungstemperaturdifferenz, hoher Wärmeaustauscheffizienz und kompaktem Erscheinungsbild verwendet.

3. Um zu verhindern, dass das Tauwasser im Kompressor frei fließt, ist unter dem Kompressor eine Wasserauffangschale installiert, die zentral gesammelt und abgeleitet wird.

4. Ausgestattet mit einem Manometer zur Anzeige des Systemdrucks, was für die Inspektion und Wartung des Kühlsystems praktisch ist

Um den Lärm im Labor zu reduzieren, wird ein umfassendes System zur internen Geräuschreduzierung des Geräts und zur Stoßdämpfung des Kompressors eingesetzt.

1. Kompressordämpfung

1.1 Installieren Sie stoßdämpfende Federn und Gummipolster an der Unterseite des Kompressors, um die Übertragung von Kompressorvibrationen über die Basis auf den Geräterahmen zu reduzieren.

1.2 Die Saug- und Abgasrohre des Kompressors verwenden stoßdämpfende Metallschläuche von American Packless oder Italian Castel, um die Vibrationsübertragung durch die Rohre zu reduzieren.

1.3 Die Prozessleitung des Kompressors verfügt über eine stoßdämpfende Biegung und eine distale Fixierung, um Resonanzen zu vermeiden

2. Schalldämpfer im Gerät;

Das Gerätegehäuse ist mit schallabsorbierender Baumwolle beklebt.Da das Innere des Geräts eine Belüftung und Wärmeableitung benötigt, werden zur Reduzierung der Luftübertragung von Geräuschen am Lufteinlass und -auslass Schalldämpfer aus ölabsorbierender Schalldämmwatte installiert, um die Übertragung von Schallwellen in den Raum zu reduzieren durch die Belüftungslöcher.

1. Das Heizgerät ist eine explosionsgeschützte Panzerheizung

2. Das Halbleiterrelais wird für den berührungslosen Nulldurchgangsstart verwendet, um die Heizung ohne Kontaktfunken und Geräusche zum Laufen zu bringen und hat eine lange Lebensdauer.

Mit dem koreanischen Farb-Touchscreen-Controller „Sanyuan“ TEIM 2700 sind die Hauptfunktionen wie folgt:

1. 7-Zoll-TFT-Echtfarben-Touchscreen, die Mensch-Maschine-Schnittstelle kann auf Chinesisch oder Englisch ausgewählt werden, und die Menübedienungsmethode erleichtert Benutzern die Beherrschung der Bedienungsmethode des Geräts;
2. Anzeigegenauigkeit: Temperatur 0,1℃;Zeit 0,1min
3. Zwei Testmethoden können ausgewählt werden: konstante Temperatur (manueller Betrieb) oder Programm (d. h. automatischer Betrieb mit voreingestelltem Programm)
4. Der Gerätebetrieb weist einen hohen Automatisierungsgrad auf.Stellen Sie die Zieltemperatur oder voreingestellte Gerätebetriebsabläufe ein.Nach Betätigung der Bedientaste kann das System automatisch entscheiden, ob das Kühlaggregat, die Heizung oder das Gebläse geöffnet werden soll.Kollegen können die Heizleistung ohne übermäßige Benutzerbedienung oder Überwachung automatisch anpassen und so die ideale Testprozesskurve erhalten.
5. Mit der voreingestellten Programmlauffunktion können Benutzer 1000 Programmkurven voreinstellen, jede Kurve kann auf bis zu 100 Schritte eingestellt werden, 6 Gruppen kleiner Zyklen und 10 verschiedene Programme können verknüpft werden, und das Programm kann für den nächsten Test abgerufen und gespeichert werden.kann direkt aufgerufen werden.
6. Während des Tests können wichtige Referenzparameter wie aktuelle Zieltemperatur, gemessene Temperatur, Heizleistung, Laufzeit und Programmablauf in Echtzeit angezeigt werden.
7. Es kann Temperaturkurven und Daten für 600 Tage speichern.
8. Fehler-Selbstdiagnosefunktion: Wenn das Gerät ausfällt, wird automatisch ein Alarm ausgelöst und die Stromversorgung unterbrochen.Kollegen zeigen das Fehlerphänomen und eine einfache Fehlerbeschreibung auf dem Controller an, und Benutzer können anhand des Fehlers leicht die Ursache finden.

1. USB-Datenaufzeichnungsfunktion:

2. Sie können eine beliebige U-Disk direkt an einer beliebigen Stelle in die Verlaufsaufzeichnungsdatei einlegen und Vorgänge wie Lesen und Analyse auf dem Computer ausführen.

3. Leistungsstarke PC-Softwarefunktionen, standardmäßige 10M/100M-Ethernet-Schnittstelle, automatische IP-Adresserfassung, Netzwerkidentifikation und einfache Steuerung.

3.1.Host-Computer:

Der Host-Computer ist über ein Netzwerkkabel direkt mit einer Testbox verbunden

3.2 LAN:

Mehrere Computer und mehrere UMC1000-Kontrollbereich-LAN-Verbindungen

3.3 WEBSERVER-Fernsynchronisierung;

Eine Fernüberwachung kann über den INTERNET NET-Test durchgeführt werden.

1. Personensicherheit

1.1 Auslaufschutz

2. Gerätesicherheit:

2.1 Phasenausfall der Stromversorgung, Phasenfehler, Schutz vor Spannungsinstabilität;

2.2 Strombegrenzungsschutz des Regelkreises

2.3 Überlastschutz des Lüftermotors

2.4 Kompressorstrom-Überlastschutz

2,5 Kompressor-Überhitzungsschutz

2.6 Hochdruckschutz des Kompressors

2.7 Kurzschlussschutz der Heizung

2.8 Auslaufschutz der Ausrüstung

2.9 Sekundäre unabhängige Übertemperaturschutzfunktion

Temperatur: 5℃~35℃

Relative Luftfeuchtigkeit: ≤85

Atmosphärendruck: 80-106 kPa

Es gibt keine starken Vibrationen;

Keine direkte Sonneneinstrahlung oder direkte Strahlung anderer Wärmequellen;

Kein starker Luftstrom: Wenn die Umgebungsluft zum Strömen gezwungen werden muss, wird kein Luftstrom direkt auf die Box geblasen;

Es gibt kein starkes elektromagnetisches Feld;

Es gibt keine hohe Staub- und Korrosionskonzentration in der Umgebung.

Spannung und Frequenz: AC380V ± 10 %, 50 Hz, dreiphasig, vieradrig + Schutzerdungskabel

Erdungswiderstand des Schutzerdungskabels: Der Erdungswiderstand des Schutzerdungskabels beträgt weniger als 4 Ω
