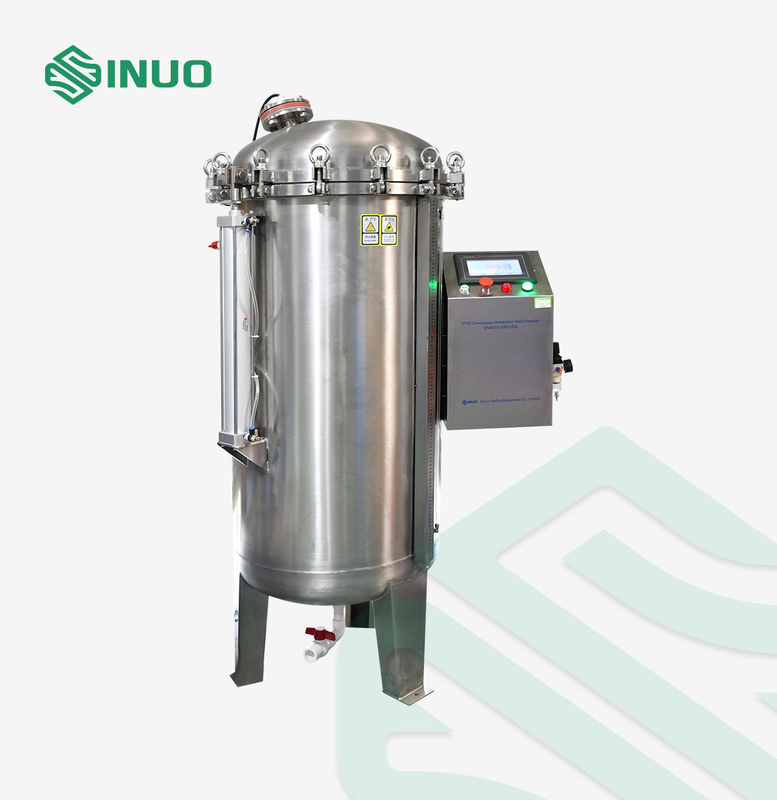

IPX8 Kontinuierliche Immersionstestkammer für Elektrofahrzeugteile

IPX8 Kontinuierliche Immersionstestkammer für Elektrofahrzeugteile

Markenbezeichnung: Sinuo
Modellnummer: SN4411-30M-Ф600
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 5 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC 60529
IP-Code:
IPX8
Kammerdurchmesser:
600mm
Kammerhöhe:
1200mm
Hängekorb-Tragfähigkeit:
10 kg
Kammerdicke aus Edelstahl:
3mm
Testwassertiefenbereich vorschlagen:
0-30M
Druckeinstellbereich:
0-3kg/cm²
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
5 Sätze/Monat
Hervorheben:

Kontinuierliche Immersionstestkammer

,

Kontinuierliche Immersionstestkammer IPX8

Beschreibung des Produkts





Elektrofahrzeugteile IPX8 Dauertauchtestkammer



Erfüllte Standards und Klauseln fürIPX8 Dauertauchtestkammer




IEC 60529 -2013 „Schutzgrade durch Gehäuse (IP-Code)“



Technische ParameterzumIPX8 Dauertauchtestkammer




Kammerinnendurchmesser Ф600mm
Kammerhöhe 1200mm
Außenmaße der Kammer Ca.750 mm Außendurchmesser * 1950 mm Höhe
Tragfähigkeit des Hängekorbs 10 kg
Kammerdicke aus Edelstahl 3mm
Zeitkontrolle 1~99H59M59S
Druckregelung und Anzeigemodus Touchscreen-Display, der Druck kann eingestellt und auf dem Touchscreen angezeigt werden
Schlagen Sie einen Testwassertiefenbereich vor 0-30M
Prüfdruck-Einstellbereich Atmosphärischer Druck-3kg/cm²
Ablassdruck des Sicherheitsventils 3,5 kg/cm²
Maximaler Enddruck 4 kg/cm²
Einstellbereich des Manometers Atmosphärischer Druck~500Kap
Druckschutz Schutz des Überdruckventils
Air-Release-Methode Nach Abschluss des Tests wird die Luft automatisch abgelassen

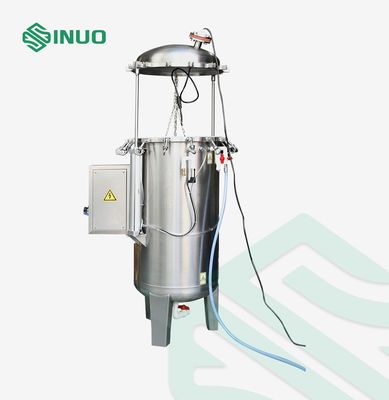

Öffnungsmethode Der Zylinder hebt und schließt die Abdeckung automatisch

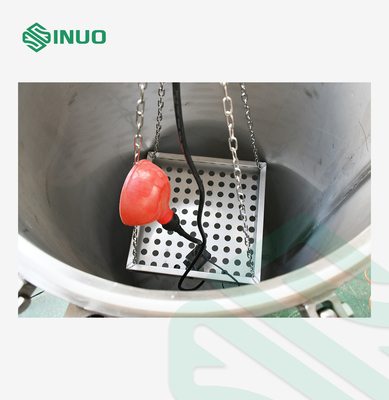

Probenbefestigungsmethode Der Boden der Kammer ist mit einem Probenteller ausgestattet, und der obere Rand der Kammer ist mit dem Probenhaken ausgestattet
Stromversorgungsanschlüsse für Muster

Mit den Klemmen oder dem Anschluss des Netzteils für die Probe hat es eine Tragfähigkeit von 15 A.Hinweis: Das externe Stromversorgungsgerät sollte vom Kunden vorbereitet werden.

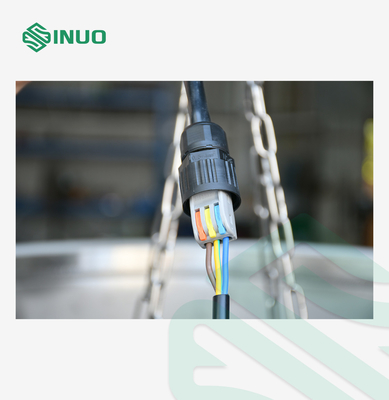

Die Terminals werden wie folgt angezeigt:

IPX8 Kontinuierliche Immersionstestkammer für Elektrofahrzeugteile 0

Unter Druck stehendes System Externe Luftquelle (der Käufer sollte mehr als 5 kg Luftquelle bereitstellen)
Wasserstandsanzeige Waage und Wasserstandsrohr
Hebevorrichtung Tragbarer Hängekorb aus Edelstahl
Kontrollsystem Touchscreen-Steuerung
Kammermaterial Edelstahl 304
Merkmale Die IPX8-Dauertauchprüfkammer ist mit einer Druckschutz-Anti-Aufruhr-Vorrichtung und einer Entwässerungs-Druckentlastungsvorrichtung ausgestattet
Sicherheitsschutzsystem Stromüberlastung, Kurzschlussschutz, Alarmtonaufforderung
Nutzungsbedingungen
Durchmesser der Zulauf- und Ablaufrohre Nachdem der Benutzer die Platzierung des Geräts geplant hat, installieren Sie im Voraus den Luftschalter daneben und installieren Sie das Wassereinlassrohr und das Ablaufrohr unter dem Luftschalter.Wassereinlassrohr (4-Zoll-Rohre, es müssen Ventile vorhanden sein), Abflussrohre (4-Zoll-Rohre, sollten auf dem Boden installiert werden)
Leistungsbedarf

AC220-240V, 50Hz±10%;Leistung: 2KW;

Stellen Sie einen 32-A-Luftschalter separat her, der Luftschalter muss über Kabelanschlüsse verfügen, und das Netzkabel sollte ≥2,5 Quadratmeter betragen.

Umweltbedingungen

Temperatur: 15℃~35℃;

Relative Temperatur: 25 % relative Luftfeuchtigkeit ~ 75 % relative Luftfeuchtigkeit;

Luftdruck: 86 kPa ~ 106 kPa

Die Wassertiefe, der der Manometerwert entspricht

0,1 MPa = 1 kg/cm² = 10 m;

0,2 MPa = 2 kg/cm² = 20 m;

0,3 MPa = 3 kg/cm² = 30 m;

0,4 MPa = 4 kg/cm² = 40 m;

Wasserstandsrohr Die Wasserstandsanzeige am Gerät zeigt die Höhe des Wasserstandsrohrs an, was praktisch ist, um den Wasserstand in der Kammer zu kennen.


Ausstattungsmerkmale fürIPX8 Dauertauchtestkammer




1. Der Druckbehälter besteht aus Edelstahl 304 mit hochpräzisem Unterlichtbogenschweißen und guter Druckfestigkeit.



2. Die Außenseite des Tanks ist mit einem transparenten Rohr verbunden und mit einem Edelstahllineal befestigt, damit der innere Wasserstand deutlich beobachtet werden kann.



3. Spezieller Silikondichtring, gute Elastizität, nicht leicht zu beschädigen.



4. Der Tankdeckel über dem Tankkörper ist mit einem Stromversorgungsanschluss für die Probe ausgestattet.



5. Der Tank ist mit einem Sicherheitsventil ausgestattet, das den Druck automatisch ablässt, wenn er den Nenndruck überschreitet, um einen unsachgemäßen Betrieb durch den Bediener zu verhindern und der eingestellte Druck zu hoch ist.



6. Elektrische Steuerkomponenten und pneumatische Komponenten sind Markenzeichen, um die Stabilität und Lebensdauer der Ausrüstung zu gewährleisten.



7. Die Testzeit kann eingestellt werden auf: 99H59M59S.Wenn die Prüfzeit erreicht ist, kann der Druck automatisch gestoppt und die Luft im Tank automatisch abgelassen werden.Der Bediener kann den Tankdeckel öffnen, um die Testprobe zu entnehmen.



8. Druckanzeige: Der Druck kann voreingestellt und auf dem Touchscreen angezeigt werden, und der Innendruck kann automatisch stabilisiert werden.Genauigkeit der Druckanzeige: 0,01 KG/CM².



9. Der Wassereinlass befindet sich oben am Tankkörper und der Wasserauslass unten am Tank.



10. Eingebauter Probenstromanschluss



Fragen & AntwortenzumIPX8 Dauertauchtestkammer



F: Wofür wird die Prüfkammer verwendet?


EIN:Diese IPX8-Dauertauchprüfkammer entspricht IEC 60529-2013 „Schutzgrade durch Gehäuse (IP-Code)“.Es wird verwendet, um die Elektrofahrzeugteile, die Schutzleistung des Gehäuses für elektronische und elektrische Produkte, Autos, Motorradteile, Haushaltsgeräte, Dichtungen und Lampen unter ständigem Eintauchen in Wasser bei Grad IPX8 zu überprüfen.



F: Was ist das Prinzip der Testkammer?


A: Durch Steuerung der Tiefe der Probe im Wasser, um einen Standard-Äquivalentdruck zu erreichen, und Simulation des Wassertiefendrucks durch Anlegen eines bestimmten Luftdrucks, um Wasserdruck über die gesamte Oberfläche des Probengehäuses zu erzeugen.Die Simulation des Wassertiefenbereichs von IPX8 ist härter als IPX7.
