19 m³ begehbare Umweltprüfkammer für hohe, niedrige Temperatur und Luftfeuchtigkeit
Erfüllte Standards und Klauseln für19 m³ begehbare Umweltprüfkammer für hohe, niedrige Temperatur und Luftfeuchtigkeit
IEC60068-2-1:2007 „Umweltprüfung – Teil 2-1: Tests – Test A: Kälte, IDT“
IEC60068-2-2:2007 „Umweltprüfungen – Teil 2-1: Tests – Test B – trockene Hitze, IDT“
IEC60068-2-30:2005 „Umweltprüfungen – Teil 2-30: Tests – Test Db: Feuchte Hitze, zyklisch (12h+12h-Zyklus), IDT“
IEC60068-2-78:2012 „Umweltprüfungen – Teil 2-78: Tests – Prüfkabine: Feuchte Hitze, stationärer Zustand, IDT“
Technische Parameterzum19 m³ begehbare Umweltprüfkammer für hohe, niedrige Temperatur und Luftfeuchtigkeit
1. Produktname | Begehbare Prüfkammer für konstante Temperatur und Luftfeuchtigkeit |
Modus | SN886-19m³ |
2.Anwendbare Anweisungen | |
2.1.Anwendbarer Bereich | Dieses Gerät eignet sich für Umweltsimulations-Zuverlässigkeitstests verschiedener elektrischer und elektronischer Produkte und anderer Produkte, Teile und Materialien, wie z. B. konstant hohe und niedrige Temperaturen, allmähliche Änderungen und Zyklustests. |
2.2.Einschränkungen bei Sicherheitsprüfungen |
A) Prüfung und Lagerung von Proben brennbarer, explosiver und flüchtiger Stoffe B) Test von korrosiven Stoffproben, Test und Lagerung von biologischen Proben C) Prüfung und Lagerung von Proben starker elektromagnetischer Emissionsquellen |
3. Volumen und Größe | |
3.1.Effektives Volumen | 19m³ |
3.2.Größe der inneren Box | B2500 mm*H2200 mm*T3500 mm |
3.3.Äußere Kartongröße |
Ungefähr B3100 mm*H3700 mm*T2400 mm (ohne Einheitsgröße) Erinnerung:Bitte beziehen Sie sich auf das endgültige Design und bestätigen Sie die drei Ansichten für die Außenmaße |
4.Leistung | |
4.1.Kühlungsmethode | Wasserkühlen |
4.2.Temperaturbereich | -40°~ 60℃ |
4.3.Feuchtigkeitsbereich |
Standardbereich: 20 % - 95 % relative Luftfeuchtigkeit Niedriger Feuchtigkeitsbereich: 5 % RH~95 % RH (bei trockener Luft) |
4.4.Temperatur-/Feuchtigkeitsschwankungen | ±2℃ / ±2,0 % relative Luftfeuchtigkeit |
4.5.Genauigkeit der Temperaturauflösung | 0,01℃ |
4.6.Genauigkeit der Feuchtigkeitsauflösung | 0,01 RH |
4.7.Temperaturgleichmäßigkeit | ≤2℃ |
4.8.Gleichmäßigkeit der Luftfeuchtigkeit | < 75 % relative Luftfeuchtigkeit:±3 % relative Luftfeuchtigkeit; > 75 % relative Luftfeuchtigkeit±5 % relative Luftfeuchtigkeit |
4.9.Erhitzungszeit | RT~90℃≤90min |
4.10.Kühlzeit | RT~-40℃≤130min |
4.11.Überschwingen des Temperaturanstiegs und -abfalls | ≤±1℃ |
4.12.Belastungssituation | 4KW (Wärme der Probe) |
4.14.Teststandards |
GB-2423.1-2008 (IEC68-2-1) Test A: Niedertemperatur-Testverfahren. GB-2423.2-2008 (IEC68-2-2) Test B: Hochtemperatur-Testverfahren. GB2423.3-2008 (IEC68-2-3) Test Ca: Testmethode bei konstanter feuchter Hitze. GB2423.4-2008 (IEC68-2-30) Test Db: Alternierendes Testverfahren bei feuchter Hitze. GB 11158 „Technische Bedingungen der Hochtemperatur-Prüfkammer“ GB10586-1 „Technische Bedingungen der Feuchtigkeits- und Wärmeprüfkammer“ |
4.15.Schematische Darstellung von Temperatur und Luftfeuchtigkeit |
PS: Standardfeuchtigkeit 20 % ~ 95 % HR
|
5. Struktur und Material | |
5.1 Außenkartonmaterial | Nehmen Sie fortschrittliche nichtstatische Nano-Einbrennfarbe für kalte und heiße Stahlplatten an |
5.2.Material der inneren Box | Edelstahlplatte SUS304 |
5.3.Materialien zur Wärmedämmung | Hochtemperatur- und feuerfester Polyurethan-Hartschaum |
5.4.Türrahmendichtleiste | Dichtungsstreifen aus Silikonkautschuk |
5.5.Kastentür | Zweiflügelige Türen öffnen sich nach außen, der Türrahmen und die Kante des Türblatts sind mit elektrischen Heizgeräten und Überlaufrinne ausgestattet |
5.6.Elektrisch beheizbares Sichtfenster aus Glas |
Menge: 2 Ort: An der Tür des Prüfraums (oder vom Kunden bezeichneter Ort) Form: 3-Schicht-vakuumverstärktes Glas mit eingebautem Antibeschlag-Heizelement |

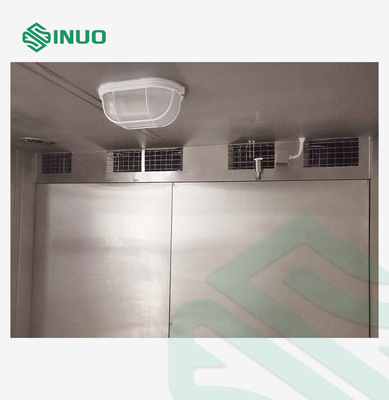

5.7.Beleuchtung | Hoch- und niedertemperaturbeständige explosionsgeschützte Energiesparlampe |
5.8.Druckausgleichsanschluss | Vollaluminiumlegierung mit Anti-Schweiß-Linie 4 Sätze selbstrückstellender Druckfenster |
5.9.Gewichtsbelastung | Laborbelastung: 1000 kg |
5.10.Probenloch |
Ein Loch mit einem Durchmesser von φ100 mm an der linken Kammerwand und gleichzeitig mit einem Gummi-Isolierstopfen und einer Gummiabdeckung ausgestattet. |
5.11.Rutschfester Boden |
Der Boden ist aus rutschfestem 4,0-mm-Edelstahl gefertigt, um zu verhindern, dass Mitarbeiter während interner Vorgänge verletzt werden. |
5.12 Entwässerung |
Der Boden ist mit einem Entwässerungsbehälter ausgestattet, und die Prüfkammer enthält nach dem Ende hoher Temperatur und Feuchtigkeit kein Wasser |
5.13 Fußschale |
Die Fußschale des Elektrokastens ist mit einem Silicagel-Pad ausgestattet, um Stöße zu absorbieren und den Kompressor und das Schweißen von Kupferrohren zu schützen |
5.15.Lärm der ganzen Maschine | ≤ 80 dB |
6.Klimaanlage | |
6.1.Methode mit konstanter Temperatur | Kaltabgleichmethode anwenden |
6.2.Arbeitsprinzip der Energieeinsparung |
Herkömmliche Methode mit konstanter Feuchtigkeit:Wenn die tatsächliche Temperatur die eingestellte Temperatur erreicht, bleibt die Kühlleistung des Kompressors unverändert, und die Heizmethode wird verwendet, um die Kühlleistung des Kompressors auszugleichen, um einen Temperaturausgleich in der Box zu erreichen. Kaltbalance-Methode:Wenn die tatsächliche Temperatur den eingestellten Wert erreicht, wird der Ausgang des kalten Magnetventils vom PID-Regler gesteuert, und die Temperatur in der Box wird durch den geregelten Kühlausgang ausgeglichen.Verglichen mit der herkömmlichen Methode mit konstanter Feuchtigkeit wird die Heizleistung reduziert, um die gesamte Einheit zu machen. Verglichen mit der herkömmlichen Methode kann das Gerät eine Energieeinsparung von 40 % erzielen |
6.3.Methode der Luftkühlung | Kaskadenkompressorkühlung |
6.4.Umlaufender Motor | Taiwan Tatung Niederspannungs-Induktionsmotor |
6.5.Sensor |
Mit Feuchtigkeitsmesssensor und Regler PT100-Platin-Widerstandssensor |
6.6.Windrad | Mehrflügeliger Zentrifugal-Umwälzventilator, Flügel aus hoch- und niedrigtemperaturbeständiger Aluminiumlegierung |
7. Kühlsystem | |
7.1.Kühlungsmethode | Original importierter leiser Kaskadentyp, hocheffizienter und energiesparender Kompressor |
7.2.Kompressor |
Original importierter halbhermetischer deutscher Bitzer-Kompressor.
|
7.3.Kältemittel |
Umweltschutz ohne Fluor HFC404A (Honeywell) und Kältemittel DuPont R23
|
7.4.Kondensator |
Rohrbündeltyp mit hohem Wirkungsgrad (Wasserkühlung)
Ausgestattet mit Kühlwasserturm (bekannte Marke) und Rohrleitung
|
7.5.Verdampfer |
Hocheffizienter mehrteiliger Rippenverdampfer mit hydrophiler Membran (verdickte Rippe)
|
7.6.Ölabscheider |
Emerson AW |
7.7.Expansionsventil |
Thermisches Expansionsventil von Danfoss |
7.8.Magnetventil |
Japan Saginomiya und Danfoss |
7.9.Sonstiges Zubehör |
Alle hochwertigen Produkte der ersten internationalen Marke (Bild rechts: Filtertrockner) |
7.10.Entfeuchtung |
Einfrieren und Entfeuchten durch das Kühlsystem (die Luft in der Box passiert den Verdampfer unterhalb der Taupunkttemperatur, und Wasser wird ausgefällt). *Wählen Sie Verdampferlamellen mit hydrophiler Membranbehandlung, bessere Entfeuchtungsleistung, da die Wasserspannung der hydrophilen Membran-Aluminiumlamellen gering ist, die Wassertröpfchen aus der Luftkondensation leicht abrutschen und es nicht einfach ist, störende Wasserbrücken im zu erzeugen Flossenspalt.Dadurch wird die Entfeuchtungseffizienz erheblich verbessert! |
8. Heiz- und Befeuchtungssystem | |
8.1.Heizmethode | Elektroheizung |
8.2.Dampfzufuhrmethode | Offene Direkteinspritzung, das Innere des Generators ist direkt mit der Prüfkammer verbunden, wodurch der Innendruck nahe Null gehalten wird |
8.3.Heizrohr |
Elektrisches Heizrohr aus Edelstahl mit Rippen aus Nickel-Chrom-Legierung, Anti-MC-Haftungsdesign des Heizrohrs, Heizungsanschluss, hitzebeständiger Draht wird verwendet, die Heizung wird im Umluftkanal oben auf der Box platziert und ist feuerfest und Um ihn herum werden wärmeisolierende Materialien hinzugefügt |
8.4.Befeuchtungsrohr |
A) Der Befeuchtungszylinder (Kesselmethode) wird für die Befeuchtung verwendet, die schneller ist als die herkömmliche Oberflächenbefeuchtung (Wasserwannentyp) und eine höhere Regelgenauigkeit aufweist. In der Box Es erzeugt keine Verschmutzung durch Verunreinigungen wie Ablagerungen, hat eine gute Leistung bei niedriger Luftfeuchtigkeit und ist leicht zu reinigen. B) Das Befeuchtungsrohr hat ein nahtloses Gehäuse aus Edelstahl, der Isolationswiderstand beträgt mehr als 50 MΩ und verfügt über einen Trockenbrandschutzregler C) Der Befeuchtungszylinder besteht aus Edelstahl und hat ein Sichtfenster für den Wasserstand. D) Niedrige Temperatur mit trockener Luft |
8.5.Kontroll-Methode |
Berührungslose Steuerung Das Ausgangssignal des Controllers erreicht eine hohe Präzision durch SSR-Halbleiterrelais Berührungslose Schaltersteuerung |
8.6.Befeuchtungskessel | Installiert im Maschinenraum |
8.7.Wasseraufbereitung zur Befeuchtung | Ausgestattet mit einem speziellen Wasserenthärtungsgerät, das Verunreinigungen im Wasser effektiv entfernen kann (1 Satz Reinwasserrückgewinnungssystem mit Aktivkohlefilter zum Filtern von Wasserverunreinigungen). |
9. Kontrollsystem | |
9.1.Regler | Der Controller verfügt über ein chinesisches Display, eine Selbstdiagnosefunktion, zeigt die Fehlerursache und die Behandlungsmethode an und zeichnet Testdaten und -prozesse auf |
9.2.Dialogschnittstelle | Touchscreen-LCD-Farbdisplay mit industrieller Steuerungsarchitektur, chinesischer Menüdialogmodus |
9.3.Einstellgenauigkeit | Temperatur 0,1 °C, Zeit 0,1 Minuten, Luftfeuchtigkeit 1 % relative Luftfeuchtigkeit |
9.4.Temperatureingang | Hochpräziser Sensor |
9.5.Feuchtigkeitseingang | Hochpräziser elektrostatischer kapazitiver Feuchtigkeitssensor |
9.6.Kontroll-Methode | PID-Regelung |
9.7.Betriebsmodus | Programmbetrieb, Dauerbetrieb, regulärer Anlaufbetrieb |
9.8.Systemkapazität | 1000 Programmgruppen * 100 Segmente pro Gruppe (1000 Mal können separat durchlaufen werden), die Anzahl der von jeder Programmgruppe benötigten Segmente kann beliebig aufgeteilt werden und jede Programmgruppe kann frei miteinander verknüpft werden |
9.9.Testdatenanzeige | Eingestellte Temperatur, gemessene Temperatur, Gesamtbetriebszeit, Segmentbetriebszeit, Segmentrestzeit, Heizstatus, Kalenderzeit usw. |
9.10.Eingebaute SPS-Funktion | Es kann jeden Ausführungsteil direkt ansteuern, und die logische Operation wird durch die SPS-Software vervollständigt |
9.11.Automatische Auswahl der Betriebsbedingungen des Kühlschranks | Wählen Sie entsprechend den verschiedenen Testbedingungen automatisch den Betriebszustand des Kühlschranks aus |
9.12.Kommunikationsinterface | Ausgestattet mit einer RS485-Schnittstelle kann es zur Ferntemperaturregelung an einen externen Computer angeschlossen werden und verfügt über eine Computer-Ferndiagnosefunktion.Es kann den Betrieb der Geräte, Programme, Anweisungen und Software über das Inter-Netzwerk anpassen und überwachen. |
10. Die Hauptkomponenten des Steuerkreises |
Die Hauptkomponenten der Steuerschaltung sind alle hochwertige Marken |
11. Sicherheitsschutzfunktion |
1. Produktübertemperaturschutz testen (unabhängig) 2. Ohne Sicherungsschutzschalter 3. Übertemperaturschutzschalter der Heizung 4. Der Kompressor ist überlastet und überhitzt 5. Hoch- und Niederdruckschutz des Kompressors 6. Systemüberstromschutzgerät 7. Die Steuerung diagnostiziert den Fehler selbst und zeigt ihn an 8. Kühlwasserdruck ist zu niedriger Schutz 9. Auslaufschutz, Kurzschlussschutz, Schutz gegen falsche Phase / Phasenausfall, Lüfterüberlastschutz, unabhängiger Übertemperaturschutz, Wassermangelschutz, Wasserschnittschutz, Betriebsanzeige, Ton- und Lichtalarm, automatische Abschaltung nach Alarm usw. |
12. Nutzungsbedingungen |
1. Umgebungstemperatur: -5℃~+28℃; 2. Relative Luftfeuchtigkeit: ≤ 85 % relative Luftfeuchtigkeit; 3. Atmosphärischer Druck: 80kPa~106kPa 4. Keine starke Erschütterung herum 5. Gerätestromversorgung: (beachten Sie, dass die Teststromversorgung nicht enthalten ist) 5.1 Anschluss an Stromversorgung 380 V AC (±10 %), Dreiphasenkabel + Schutzleiter, Erdungswiderstand ≤ 4 Ω; 5.2 Gesamtleistung: ca. 100KW 5.3 Maximaler Arbeitsstrom: ca. 152A |
Geräteübersicht
Anwendungen:Diese Prüfkammer mit konstanter Temperatur und Feuchtigkeit eignet sich für Hoch- und Niedertemperatur- und Feuchtwärmeprüfungen von elektrischen, elektronischen, mechanischen, großen Teilen, Halbzeugen und Fertigprodukten.Testen Sie die Prozessqualität und Zuverlässigkeit von Produkten, Teilen und mehr unter simulierten Temperatur- und Feuchtigkeitsbedingungen.
Prüfprinzip:Das Heiz-, Befeuchtungs- und Kühlsystem wird verwendet, um die Umgebungstemperatur und -feuchtigkeit in der Kammer zu steuern und zu ändern, wobei die Umgebungstemperatur / -feuchtigkeit und die für die Prüfung erforderlichen abwechselnden Verfahren simuliert werden.
Struktur:Nimmt geschlossene Kammerstruktur an.

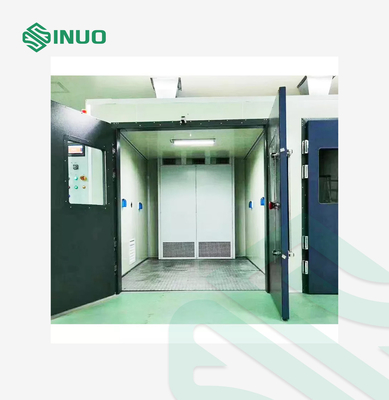

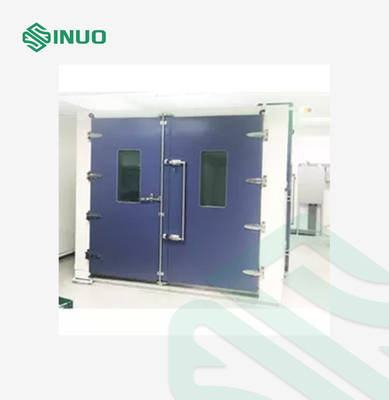

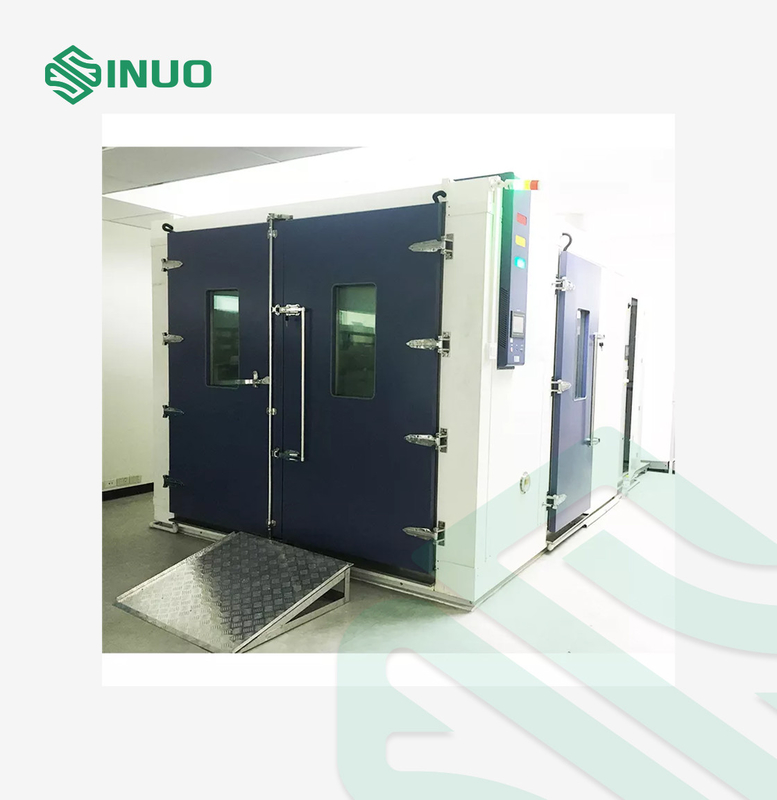

Bild als Referenz
