Markenbezeichnung: | Sinuo |
Modellnummer: | SN886-13m ³ |
MOQ: | 1 |
Preis: | Customized |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10 Sätze/Monat |

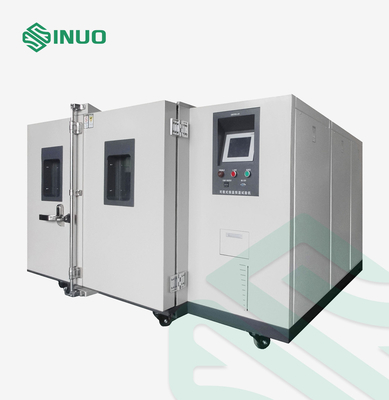

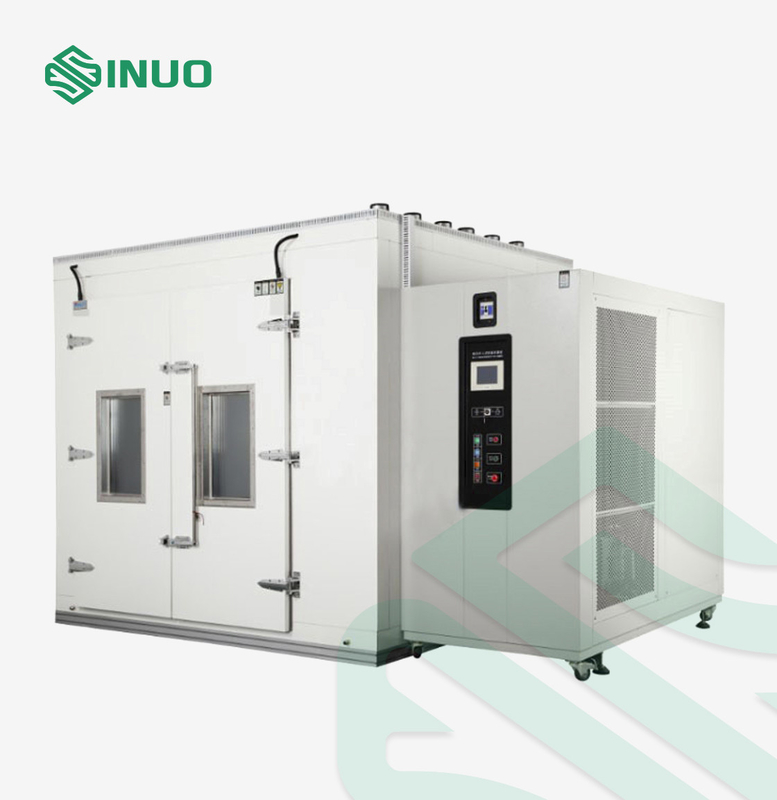

Constant Temperature Humidity Walk-In Environmental-Test-Kammer 13m ³
Eingewilligte Standards u. Klauseln
IEC60068-2-1: 2007 „Klimageprüft-teil 2-1: Test-Test A: Kalt, IDT“
IEC60068-2-2: 2007 „Klimageprüft-teil 2-1: Tests prüfen B-trockene Hitze, IDT“
IEC60068-2-30: 2005 „Klimageprüft-teil 2-30: Test-Test-DB: Feuchte Hitze, zyklisch (Zyklus 12h+12h), IDT“
IEC60068-2-78: 2012 „Klimageprüft-teil 2-78: Test-Test-Fahrerhaus: Feuchte Hitze, ausgeglichene Lage, IDT“
Technische Parameter
Nein. | Projekt | Inhalt |
Produktzahl | SN886C-13m ³ | |
B | Produktmarke | SINUO |
C | Innere Größe | D2950 x W1750 X H2500 (ohne Motor) Millimeter, Volumen: 13m ³ |
Äußere Größe | Kabinettteil: ungefähr 3500 d-× 1950W × 2950H Millimeter | |
D | Temperaturspanne | 0℃~+100℃ (Strecke justierbar) |
Feuchtebereich | 20%-98% relative Feuchtigkeit (beziehen Sie sich das Diagramm der Temperatur und kontrollierbare der Strecke der Feuchtigkeit, auf keine Wärmebelastung)![]() |
|
Temperatureinheitlichkeit | ≤±1.0℃ (wenn keine Last, einen Abstand von 1 Meter halten, um zu messen) | |
Heizquote | 0℃~100℃, die durchschnittliche Heizquote im ganzen Prozess ≥3.0℃/min (keine Last) | |
Abkühlende Rate | RT~0℃, die durchschnittliche Heizquote im ganzen Prozess ≥1.0℃/min (keine Last) | |
Temperaturschwankungen | ≤±0.5℃ | |
Temperaturabweichung | ≤±1.0℃ | |
Feuchtigkeitseinheitlichkeit | +2.0%RH/-3.0%RH | |
Feuchtigkeitsabweichung | ≤±3.0%RH, (humidity>75%), ≤±4.0%RH (humidity≤75%) | |
E | Motorgeräusch | ≤75dB |
G | Energie |
Abkühlung: 3.5KW Heizung: 9KW Befeuchtung: 9KW Motor: 0.75KW*6=4.5W Andere: ≈1.5KW Installierte Gesamtenergie: Pmax≤27.5KW (abhängig von abschließendem Entwurf) |
Ausrüstungs-Überblick
Installations-und Gebrauchs-Umwelt
NEIN. | Inhalt | Projekt |
Atmosphärische Umwelt |
Umgebende Temperatur: 5℃~+35℃, relative Luftfeuchtigkeit: ≤90% RELATIVE FEUCHTIGKEIT Es sollte nicht hohe Konzentrationen von Komponenten, von Schadgasen und von brennbaren und explosiven Atmosphären herum geben |
|
B | Stromversorgung |
AC380V±10%, 50HZ±1HZ, 5es-adrig dreiphasigsystem Das Stromkabelführungsloch ist an der unteren rechten Rückseite der Testkammer |
C | Boden | Der Erdungswiderstandbolzen ist auf der rechten Rückseite der Kastenbasis |
D | Abfluss | Das Entwässerungsloch des Kastens ist an der linken Rückseite der Kastenbasis, und ein Rohr des Silikons DN10 3 Meter ist eingeschlossen. |
E | Installationsstandortanforderungen | Lassen Sie Raum für das normale Öffnen und von der Kastentür, von der guten Belüftung und von der Grundtragfähigkeit nicht ist kleiner als 800kg/㎡ schließend |
Nein. | Projekt | Inhalt | ||||||||||||||||
Gerätplan |
Die Testkammer und das Kühlgerät sind von aufgeteiltem Entwurf. Nachdem die Ausrüstung an Ort und Stelle installiert ist, vor dem Anstellen der Maschine werden die Abkühlungsrohrleitung und der elektrische Stromkreis angeschlossen und überprüft; Der Kontrolleur nimmt einen unabhängigen Schaltschrank an und ist auf der rechten Seite des Labors installiert. Die Ausrüstung nimmt eine aufgeteilte Art an, und der Kühlgerät- und elektrischeSchaltschrank sind auf der rechten Seite der Ausrüstung installiert. Die Verbindung zwischen dem Kofferaufbau und der Einheit nimmt explosionssicheren Anschlusskasten und galvanisiertes Stahlrohr an, und der Verbindungsprozeß passt sich an die relevanten nationalen Standards für explosionssicheres an.
|
|||||||||||||||||
B | Shell | Gemacht von 1.0mm kaltgewalzter Stahlplatte, angezeigt durch graue antistatische Sprühfarbe des Computers | ||||||||||||||||
Isoliermaterialien | Schaum PUs (Polyurethan) + zusammengesetzte Dämmschicht der ultra-feinen zentrifugalen Glaswolle, ≥100mm | |||||||||||||||||
Innere Wand | Die innere Wand wird 1.0mm von der Platte Edelstahls SUS304 hergestellt, und aller unversiegelte TIG werden ununterbrochen geschweißt, um kein Durchsickern nach Langzeitversuch sicherzustellen. | |||||||||||||||||
C | Luftversorgungssystem |
Der Lufteinlass befindet sich hinter dem Studio: Der explosionssichere Motor ist auf die Oberseite des Kastens installiert, ist der zentrifugale Fanaluminiumantreiber auf die Oberseite des Testkastens installiert, und die Luft wird gleichmäßig durch das Lüftungsgitter der Spirale geliefert, um die Bedingungen der Temperatureinheitlichkeit zu erfüllen. |
||||||||||||||||
D | Tür |
1. Gründen Sie 2 aufgeteilte Türen, die Größe des Türeinstiegs (800+800) W×2500Hmm, 2. Die Tür wird mit temperaturbeständigem weichem Silikonkautschukdichtungsband der Doppelschichthochs und tiefs versiegelt 3. Drehscharnier kann dem Türeinstiegwinkel ≥ 120 Grad sicherstellen 4. Der innere Rand der Tür wird mit einem Heizungsgurt der konstanten Temperatur eingestellt, und das Kontrollsystem dreht automatisch sich auf den Heizungsgurt, um entsprechend der Studiotemperatur zu entfrosten. |
||||||||||||||||
E | Beobachtungsfenster |
Zwei Sätze der Sichtbeobachtungsfenster (500×600mm) sind auf das Tor installiert. Das Beobachtungsfensterglas wird vom mehrschichtigen isolierenden Glas gemacht, das mit elektrischem Heizungsfilm beschichtet wird. Das Beobachtungsfenster hat Glanzpunktbeförderung, guten Wärmedämmungseffekt und keinen Widerstanddraht auf der Glasoberfläche. Beobachtung und andere Vorteile, wenn die Studiotemperatur niedriger als die umgebende Temperatur ist, die Steuerung schaltet automatisch die Entnebelungsfunktion des Beobachtungsfensters ein.
|
||||||||||||||||
F | Explosionssichere Maße |
1. Der Motor nimmt Berufsmotor an: 0.75KW, 6 Sätze IP55 2. Die Fanspirale wird vom Aluminium gemacht, um Funken an der Reibung zwischen dem Antreiber und der Spirale zu verhindern; 3. werden die inneren und äußeren Gehäuse mit zuverlässigen Grundleitungen versehen, und die Oberfläche der Ausrüstung wird mit leitfähigem Antistatiklack gespritzt, um zu garantieren, dass keine statische Elektrizität auf der Oberfläche des Ausrüstungsgehäuses ansammeln kann. 4. Der Temperaturfühler (PT100) nimmt explosionssicheren Sensor an. 5. Das Heizgerät ist eine Heizung aus rostfreiem Stahl ohne ein offenes Feuer. 6. Die Verdrahtung von explosionssicheren Elektrogeräten erfüllt die nationalen explosionssicheren Bedingungen. 7. Gründen Sie einen unabhängigen Übertemperaturschutz d.h. ein Zweiabschnitttemperatur-Schutzinstrument, um die Gefahr der Übertreibung der Temperatur im Arbeitszimmer zu verhindern. |
||||||||||||||||

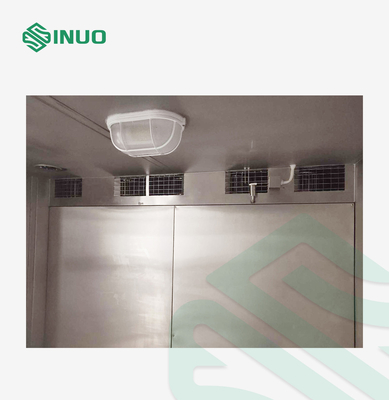

G | Explosionssichere Beleuchtung im Kasten | Einbauten 2 Sätze der explosionssicheren beleuchtenden Befestigungen garantieren, dass die Exemplare im Kasten unter allen möglichen Arbeitsbedingungen offenbar beobachtet werden können. | ||||||||||||||||
H | Testloch | 1~2 Löcher des Tests φ100 sind auf die linken und rechten Seiten des Studios installiert, und der Test wird mit einer Abdeckung aus rostfreiem Stahl und einem flexiblen Silikonkautschuklochstecker ausgerüstet. (Die spezifische Anzahl von Öffnungen wird entsprechend Kundenbedarf vereinbart) | ||||||||||||||||
F | Aktive Steigung |
Es gibt eine Übergangsplatte mit einer Steigung an der Tür des Testraumes, der bequem ist, damit der Prüfling den Testraum betritt und herausnimmt
|
||||||||||||||||
J | Luftdruckreglergerät | Garantieren Sie, dass der Luftdruck im Kasten im Allgemeinen der selbe wie der der Außenseite während der Heizung, des Abkühlens und der konstanten Prüfung der Ausrüstung ist. | ||||||||||||||||
K | Heizung |

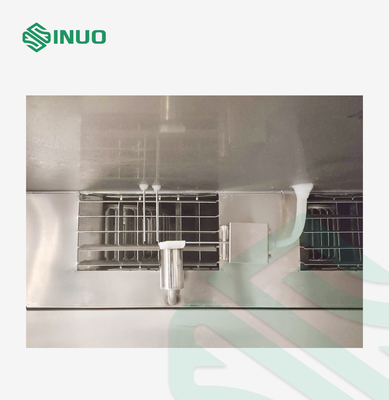

1. Nickel-Chromlegierungs-Heizdrahtheizung 2. Heizungssteuermodus: berührungsfreie gleiche Zeitraumimpulsbreitenanpassung, SSR (Halbleiterrelais) 3. Heizungsenergie: Kilowatt ≤9.0 |
||||||||||||||||
L | Befeuchter |
1. Externe abnehmbare Kesselbefeuchtungsmethode 2. Gepanzerter Befeuchter des Edelstahls 3. Befeuchtersteuermodus: berührungsfreie gleiche Zeitraumimpulsbreitenanpassung, SSR (Halbleiterrelais) 4. Wasseraussteuerungsgerät, anti-trockenes brennendes Gerät des Befeuchters, Sedimentsammlungsgerät, FüllstandBeobachtungsfenster 5. Befeuchterenergie: ≤9.0KW |
||||||||||||||||
N | Wasserversorgungsgerät |
Das automatische Wasseranreicherungsgerät wird angenommen. Nach der Verbindung des Leitungswassers mit ein, 1/2“ ist Wasserleitung, das Wasserversorgungsgerät eine internationale berühmte Marke, die das Wasser automatisch filtern und entionisieren kann. Entmineralisierter Wasserstrom: 10L/h Wasserdruck: 0.1~0.25Mpa Wasserhärte: ≤0.03mol/L (1.5mg/L, berechnet als CaCO3) m, der nationale Standard für Befeuchtungswasser, das entionisierte Wasser zur Verfügung stellen erfordert für das Befeuchtungsteil der Ausrüstung |
Nein. | Projekt | Inhalt |
Kühlverfahren | Nehmen Sie mechanische Kaskadenkompressionsabkühlung an | |
B | Lasts-Berechnung | Die Berufslastsberechnungs-Software kann das passende Modell für den Kunden entsprechend den Gebrauchszuständen des Benutzers schnell, wissenschaftlich und angemessen vorwählen. |
C | Kompressor | 1 halbhermetische Druckluftanlage BITZER |
D | Das Kühlmittel |
Neue Kühlmittel, die internationale Umweltschutzbedingungen erfüllen: 1. Grad der hohen Temperatur: R404A 2. Grad der niedrigen Temperatur: R23 |
E | Hauptmerkmal |
1. Die Hauptkonfiguration der Kühlanlage nimmt importierte Komponenten von Europa und von den Vereinigten Staaten an. Für die spezifische Konfiguration sehen Sie die Hauptkonfigurationsliste der Ausrüstung; 2. Bronzierter Plattenwärmetauscher Danfoss wird Edelstahl als der Verdampfungskondensator der KaskadenKühlanlage, mit kleiner Wärmeübertragungstemperaturdifferenz, hoher Wärmeaustausch-Leistungsfähigkeit und kompaktem Auftritt verwendet; 3. Um zu verhindern dass das entfrostete Wasser auf dem Kompressor frei, ein empfangender Behälter des Wassers ist installiert unter den Kompressor fließt, der in einer zentralisierten Art gesammelt und entladen wird; 4. Ausgerüstet mit einem Manometer, um den Systemdruck anzuzeigen, der für die Inspektion und die Wartung der Kühlanlage bequem ist |
F | Stoßdämpfung und Schalldämpfung |
Um die Geräusche im Labor zu verringern, wird ein umfassender Entwurf der internen Schalldämpfung der Einheit und Stoßdämpfung des Kompressors angenommen. 1. Kompressordämpfung (beantragt ein Gebrauchsmusterpatent) 1,1 installieren Sie stoßdämpfende Federn und Gummiauflagen an der Unterseite des Kompressors, um das Getriebe der Kompressorerschütterung auf dem Einheitsrahmen durch die Basis zu verringern; 1,2 benutzen die Kompressorsaug- und -auspuffrohre Metallstoßdämpfende Schläuche vom Amerikaner Packless oder italienisches Castel, um Erschütterungsgetriebe durch die Rohre zu verringern. 1,3 nimmt Kompressorprozessrohrleitung stoßdämpfende Biegung und distale Fixierung an, um Resonanz zu vermeiden 2. Schalldämpfer in der Einheit; Die Einheitseinschließung wird mit schalldämpfender Baumwolle geklebt. Seit dem Innenraum der Einheit benötigt Belüftung und Wärmeableitung, zwecks das Luftgetriebe von Geräuschen zu verringern, solide Leitbleche mit dem öl-Absorbieren der schalldämpfenden Baumwolle sind am Lufteinlauf und dem Ausgang installiert, um das Getriebe von Schallwellen auf dem Raum durch die Entlüftungsbohrungen zu verringern. |
Gefrierschrank-Zusätze
Klimaanlage
Nein. | Projekt | Inhalt |
Temperaturmessung | Unter Verwendung der Hochpräzisionsklasse ein Sensor PT100 | |
B | Heizung |
1. Das Heizgerät ist explosionssichere gepanzerte Heizung 2. Das Halbleiterrelais wird benutzt, damit berührungsfreier Nullüberfahrtstart die Heizung fährt, um, ohne Kontaktfunken und Geräusche zu arbeiten und eine lange Nutzungsdauer hat. |
C | Temperaturüberwachung | Der Prüfer vergleicht das Temperaturfühlersignal mit dem Sollwert und justiert automatisch die Heizkraft durch den PID-Ertrag, damit der Luftthermometer im Ausrüstungskasten eine dynamische Balance erreichen kann. |
Nein. | Projekt | Inhalt |
Prüferparameter |
Unter Verwendung koreanischen „Sanyuan“ Prüfers Touch Screen TEIM 2700 Farbsind- die Hauptmerkmale, wie folgt:
|
|
B | Kennwortschutz | Der Prüfer hat eine mehrstufige Passwortfunktion mit klarer Berechtigung, die die versehentliche Abschaltungs- oder Testunterbrechung verhindern kann, die durch Misoperation verursacht wird. |
C | Host-Computer (Computer des Anteiles einer mit zwei Geräten) |
1. USB-Datenaufzeichnungsfunktion: 2. Sie können jede mögliche u-Scheibe überall in die Geschichtsregisterakte direkt einfügen und führen Operationen wie Lesung und Analyse auf dem Computer durch. 3. Starke PC-Software-Funktionen, Standard-10M/100M Ethernet Schnittstelle, automatischer IP- addresserwerb, Netzkennung und einfache Steuerung. 3.1. Host-Computer: Der Host-Computer wird direkt an einen Testkasten durch ein Netzkabel angeschlossen 3,2, LAN: Mehrfache Computer und mehrfache Kontrollzone UMC1000 LAN-Verbindungen 3,3, WEB- SERVERfernsynchronisierung; Fernüberwachung kann durch den INTERNET-NET-Test durchgeführt werden. |
D | Sicherheitsschutz |
1. Personalsicherheit 1,1, Durchsickernschutz 2. Ausrüstungssicherheit: 2,1, Stromversorgungsphasenverlust, Phasenfehler, Spannungsinstabilitätsschutz; 2.2. Regelkreisstrom, der Schutz begrenzt 2.3. Ventilatormotorüberlastschutz 2.4. Gegenwärtiger Überlastschutz des Kompressors 2,5, Kompressorüberhitzungsschutz 2.6. Kompressorhochdruckschutz 2,7, Heizungskurzschlusssicherung 2.8. Ausrüstungsdurchsickernschutz 2.9. Unabhängige Übertemperaturschutzzweitensfunktion |
Qualitätssicherung
Nein. | Inhalt |
1 | Funktionieren Sie ausschließlich in Übereinstimmung mit dem System der Qualitätssicherung ISO9000-2000 und perfekten Entwurfs- und Herstellungsverfahrens, um überlegene Produktleistung und zuverlässige Qualität sicherzustellen. |
2 | Nachdem die Ausrüstung qualifiziert ist, wird die ganze Maschine für 1-jähriges kostenloses garantiert und instand gehalten für das Leben. |
3 | Nach den Garantiezeitraumenden liefert der Hersteller Lebenszeitwartung und lädt nur die Kosten der Teile auf. |
4 | Reagieren Sie und schlagen Sie Lösungen innerhalb 2 Stunden, nachdem Sie die Mitteilung der Wartung des anwendbaren Raumes empfangen haben, vor und stellen Sie Lösungen innerhalb 12-24 Stunden zur Verfügung. |
Umweltbedingungen |
Temperatur: 5℃~35℃ Relative Luftfeuchtigkeit: ≤85 Atmosphärendruck: 80-106 kPa |
Standortzustände |
Es gibt keine starke Erschütterung herum; Kein direktes Sonnenlicht oder direkte Strahlung von anderen Wärmequellen; Keine starke Luftströmung: wenn die Umgebungsluft gezwungen werden muss, um zu fließen, wird keine Luftströmung direkt zum Kasten durchgebrannt; Es gibt nicht starkes elektromagnetisches Feld herum; Es gibt keine hohe Konzentration des Staubes und der ätzenden Substanzen herum. |
Stromversorgungszustände |
Spannung und Frequenz: AC380V±10%, 50Hz±0.5Hz, einphasiges Zweidraht + Schutzerdeerdungsdraht Erdung des Widerstands des Schutzerdeerdungsdrahts: Der Erdungswiderstand des Schutzerdeerdungsdrahts ist kleiner als 4Ω |
