Wasser-Eintritt-Testgerät
Created with Pixso.

Großer Test-Kammer IP6X 12 CBM des Sand-IP56 und des Staubes Iec 60529

Großer Test-Kammer IP6X 12 CBM des Sand-IP56 und des Staubes Iec 60529

Markenbezeichnung: Sinuo
Modellnummer: SN4412-12CBM
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC60529 und etc.
innere Größe:
WDH=2000×2000×3000mm
Luftstromgeschwindigkeit:
Nicht mehr als 2m/s
Staub-Konzentration:
2~4kg/m ³
Test-Zeit:
1S-999H justierbar
Betriebsart:
Programmierungsbetrieb, Modus des festen Wertes
Steuerung u. Operation:
Plc- u. LCD-Touch Screen
Führungs-Loch:
φ50 Millimeter mit Blindstopfen
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
10 Sätze/Monat
Hervorheben:

Testkammer des Sandes IP56 und des Staubes

,

Testkammer des Sandes IEC60529 und des Staubes

,

Testgerät IP56 iec60529

Beschreibung des Produkts





Sand-und Staub-Test-Kammer 12 CBM IP5X IP6X



Eingewilligte Standards u. Klauseln


IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IP5 &IP6, Abbildung 2.



Technische Parameter


1. Ausrüstungsstruktur und technisches:

Innere Kammergröße (Millimeter): 2000×2000×3000 (Widthx DepthxHeight), kann besonders angefertigt werden


Externe Größe (Millimeter): 2700×2300×4200 (Widthx DepthxHeight) abhängig vom Istmaß.

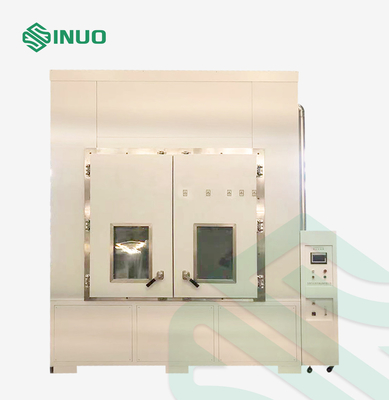

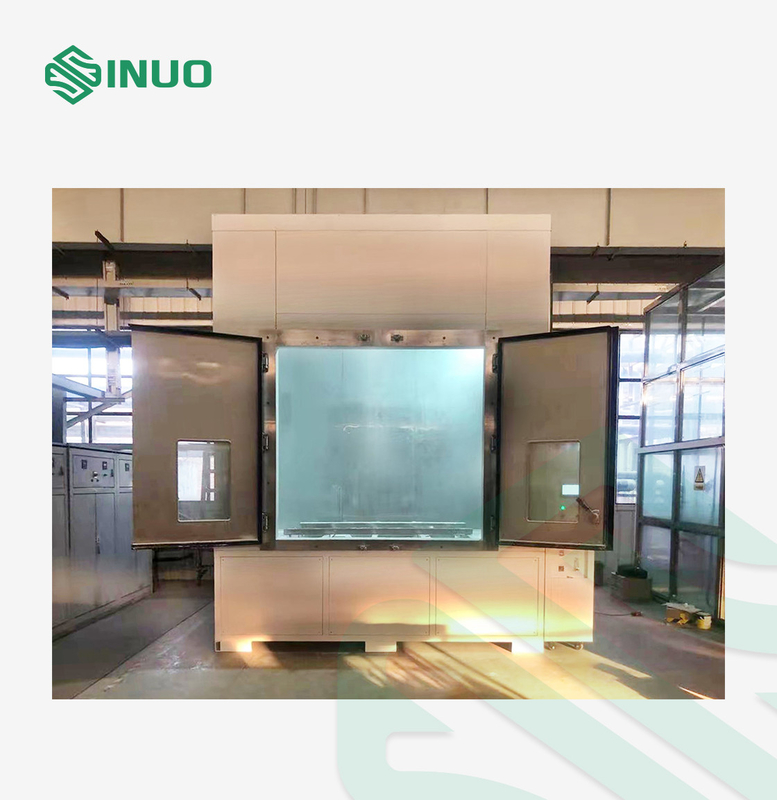

Tor: doppelte offene Tür (mit Beobachtungsfenster auf jeder Tür), einzelne Türgröße: W900mm*H2500mm.



Es gibt eine Schiene, zum der Probe zu transportieren (Anmerkung: Kunde benötigt möglicherweise einen Gabelstapler, das schwere Exemplar auf der Schiene erstens zu übertragen) und kann 1 Tonne des Exemplars widerstehen.



Temperaturspanne: RT+10℃~60℃ (Heizungs- und Staubbackensystem)



Feuchtebereich: ≤85%RH



Luftstromgeschwindigkeit: nicht mehr als 2m/s



Staubkonzentration: 2~4kg/m ³



Staubspezifikation: Das trockene das Talkumpulver, das durch das quadratische Loch mit Sieb 75um und Draht des Durchmessers überschreiten kann 50um



Stauberschütterungszeit: 1S-999H justierbar



Schlagzeit des Staubes: 1S-999H justierbar



Staubfeuchtigkeitsentzug: elektrische Heizungsfeuchtigkeitsentzug



Betriebsart: Programmierungsbetrieb, Modus des festen Wertes



Kontrollsystem: eingebetteter Großbild-LCD-Touch Screen



Speichernde und druckende Daten



Führungsloch: φ50 Millimeter; mit Blindstopfen



Kammerzwischenlage: unter Verwendung 201 Edelstähle



Mittleres Teil: Dämmschicht



Der Kammerkörper wird von den Farbstahlplatten gemacht



Sicherheitsschutz: Fanüberstromwarnung, Energiephasenverlust, Phasenfolgeschutz; Abschaltautomatik und Stromversorgung im Falle des Unfalles abschneiden



Wenn es keine Last gibt, es eine Temperatur und ein FeuchtigkeitsErfassungssystem mit einer Anzeigenfunktion geben muss

Stromversorgung: Dreiphasen-380V, 50Hz



2. Talkumpulver sollte durch eine Metallmasche gefiltert werden. Der Drahtdurchmesser ist 50μm und die Maschenweite ist 75μm. Die Menge des Talkumpulvers ist 2kg pro Kubikmeter der Testkammer, und die Zahl des Gebrauches übersteigt nicht 20mal. Das System ist in der Lage, eine einheitliche Dichte des Schwebestaubs in der Testkammer beizubehalten.



3. Das Oberteil der Versuchsperson wird in die Testkammer gelegt. Der Druck im Oberteil sollte gehaltener Unterdruck durch die Vakuumpumpe sein. Der Luftdruck in der Testkammer kann auch geändert werden, um periodische Änderungen des Drucks in der Testkammer zu erzielen.



4. Der Zweck des Tests ist, die Druckdifferenz zu verwenden, um die Luft in der Kammer in die Ausrüstung zu zeichnen. Das pumpende Volumen ist 80mal das Volumen des DUT-Oberteils, und die pumpende Geschwindigkeit übersteigt nicht 60mal das Oberteilvolumen pro Stunde. Unter keinen Umständen, wenn die Druckdifferenz 2kPa übersteigt.



5. Das Instrument haben ein Notausgerät, zum von Sicherheit sicherzustellen, wenn der Test anormal ist.



6. Der Deckel (Tür) der Siegeltestkammer wird zuverlässig versiegelt. Die innere Wand der Testkammer wird vom leitfähigen Material hergestellt und geerdet, um die Ansammlung der statischen Elektrizitäts zu vermeiden.



7. Das System hat die Funktion der Staubwiederaufnahme und -behandlung nach dem Test.



Ausrüstungs-Überblick


Die Sandstaub-Testkammer ist für versiegelnde Teile und Sand- und Staubwiderstandkapazitätsprüfung der Einschließung der elektrischen und elektronischen Produkte, des Autos und der Ersatzteile und der Dichtungen der Motorräder passend. Zwecks den Gebrauch, Lagerung, Transportleistung der elektrischen und elektronischen Produkte, Auto und Ersatzteile und Dichtungen der Motorräder unter der Sand- und Staubumwelt ermitteln.

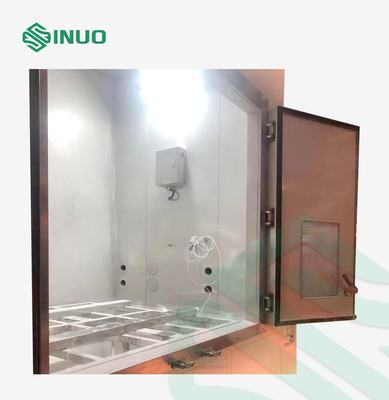

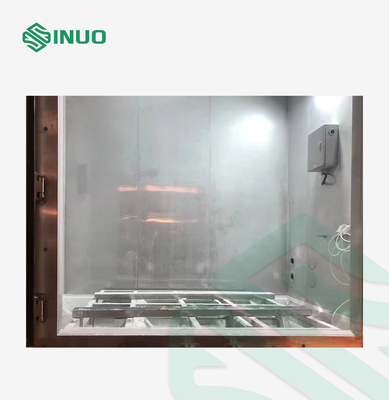

Das Testgerät verwendet intelligentes und humanisiertes PLC-Kontrollsystem, das innere des Testgeräts wird vom Edelstahl der hohen Qualität 201, Mitte ist Dämmschicht, die Einschließung ist Farbstahlplatten hergestellt. Und es hat auch großes Beobachtungsfenster und manuelles Wischergerät. Der Sicherheitsschutz ist gut.

Die Sand- und Staubtestkammer ist entsprechend IEC60529 Abb. 2 IP5X und IP6X entworfen und hergestellt.



Hauptkonfiguration:



Name Einheit Marke oder Ursprung Menge Anmerkung
Touch Screen Stellen Sie ein MECG 1 Diese sind als nur Referenz
Wechselstrom-Kontaktgeber PC CHINT 1
Zwischenrelais PC Omro 1
Belichteter Knopf PC ONPOW 1
Sicherung PC CHINT 1
Betriebsschalter PC CHINT 1
PLC PC XINJE 1
Vakuumpumpe Stellen Sie ein WERT 1
Luftströmungsmeter PC Wangda 1
