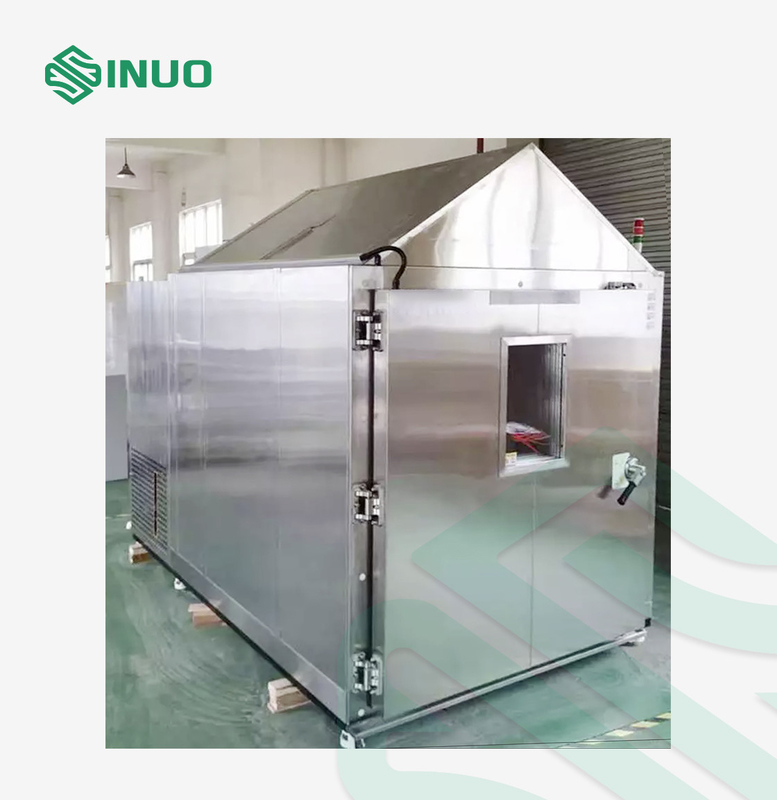

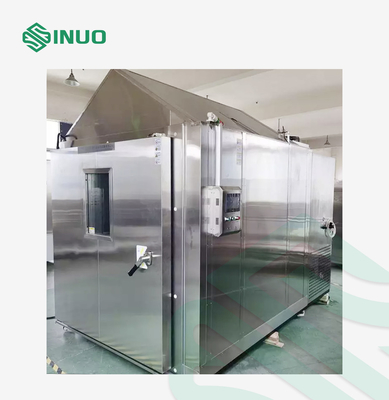

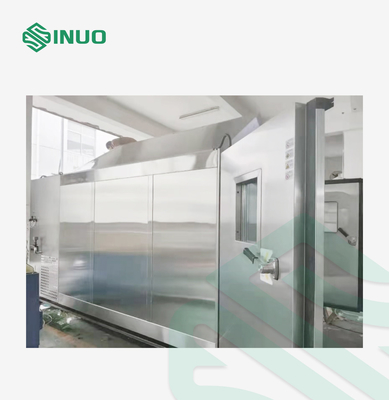

Umfassende zyklische Salznebel-Korrosions-Test-Kammer ASTM B117

Umfassende zyklische Salznebel-Korrosions-Test-Kammer ASTM B117

Markenbezeichnung: Sinuo
Modellnummer: SN8810B
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 20 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Salt Spray Deposition:
1ml/h~2 ml/ 80cm2/h
Salt Spray Method:
Pneumatic, continuous and intermittent
Sample Room Temperature:
-70℃~+180℃
Saturation Barrel Temperature:
RT~+70℃
Temperature Uniformity:
≤±2℃
Temperature Fluctuation:
≤±1.0℃.
Humidity Range:
10%~95%R.H
Applied Standard:
ASTM B177 and etc.
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
20 Sätze/Monat
Hervorheben:

Pneumatische Salznebel-Korrosionstestkammer

,

CASS-Salznebel-Korrosionstestkammer

,

Salz-Kühlkammer ASTM B117

Beschreibung des Produkts





ASTM B117UmfassendZyklischeSalzsprayKorrosion Prüfkammer



Erfüllte Standards und Klauseln


Diese umfassende Salzsprühprüfkammer kann einen neutralen Salzsprühversuch (NSS), einen Essigsäure-Salzsprühversuch, einen Kupferbeschleunigungs-Essigsäure-Salzsprühversuch (CASS) nach GB/T10125-2012 durchführen.ASTM B117-2002, BS7479:1991, kann der zyklische Korrosionsversuch auch nach GM9540P, PV1210 und anderen Normen durchgeführt werden.



Diese Prüfkammer erfüllt die Anforderungen der Normen ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (CCT-1-Methode),usw..





Technische Parameter


Innere Abmessungen

Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe b Absatz 1 Buchstabe c der Verordnung (EG) Nr. 715/2009 ist der Hersteller zu prüfen, ob die in Absatz 1 Buchstabe b genannten Anforderungen erfüllt sind.

Kann angepasst werden

Temperaturbereich

Probenraum: -70°C+180°C steuerbar

Sättigungsfass: Raumtemperatur ≈ +70°C steuerbar

Temperaturgleichheit ≤ ± 2 °C.
Temperaturschwankungen ≤ ± 1,0°C.
Luftfeuchtigkeit 10%~95%R.H.
Abweichung der Luftfeuchtigkeit +2, -3% RH
Salzsprühdeposition 1 ml/h2 ml/80cm2/h
Sprühmethode Pneumatische, kontinuierliche und intermittierende Spritzungen können gewechselt werden.
Mittelwinkel 110 bis 120°
Umgebungstemperatur 0 °C 35 °C.



Ausrüstungsübersicht


Dieses System besteht aus einer Konditionierkammer, einem Trockenheizkörper, einem Verdampfer (Kühlung), einem Luftbefeuchterverlängerungsschlauch, einem Zentrifugalventilator usw.Der Zweck besteht darin, die Trockentemperatur und die feuchte Luft in der Klimaanlage nach ausreichendem Mischen anzupassen, und in die Arbeitskammer geschickt, in die Rückluftöffnung gelangen, wieder in die Einstellhöhle geschickt werden, um den Zyklus fortzusetzen und den Zyklus zu wiederholen.



Durch die Anwendung der Luftstromspritzmethode und des Siphonprinzips wird die aufgenommene Salzlösung durch die Düse atomisiert, wobei die Partikelgröße gleichmäßig ist.der die Kontinuität und Stabilität der Prüfung gewährleisten kann.



Umgebung der Verwendung:

Stromversorgung AC380V 50Hz: Der zulässige Spannungsfluktuationsbereich beträgt AC ((380±20) V. Der zulässige Frequenzbereich der Wellenbewegung beträgt (50±0.5) Hz.
Umweltbedingungen Zulässiger Betriebstemperaturbereich: 0 °C - 30 °C; Leistungssicherungsbereich: + 5 °C ~ + 20 °C; relative Luftfeuchtigkeit: ≤ 90% RH.
Luftquelle über 0,4 MPa
Standort Der Boden ist flach und gut belüftet; ein angemessener Gebrauchs- und Wartungsraum ist reserviert.


Zubehör:

Name Anmerkung
Zylinder für Messungen 2 Einheiten
Glasthermometer 2 Einheiten
Standard 80cm2 Salznebel Sammelgerät 2 Sätze
mit einer Breite von nicht mehr als 50 mm 2 Einheiten
Nasskugel 1 Einheit
Schnellnebel-Abgasanlage 1 Satz
Natriumchlorid (nacl) 500 g/Flasche 6 Flaschen



Merkmale der Kammer


1Die Hauptstruktur der Prüfkammer:

1.1 Testkammerkörper: Die Gesamtheit besteht aus SUS316-Edelstahlplatte mit einer Dicke von 1 mm, ist hochtemperaturbeständig, sauer- und alkalisch beständig.ordentliches und schönes Aussehen



1.2 Salzlösungsergänzungsbehälter: Ein Wasserstandsprospektivfenster ist angebracht.Bequem, um die Salzlösung jederzeit wieder aufzufüllen.



1.3 Sättigungsfass: SUS304 Edelstahlfass mit hoher Temperatur- und Hochdruckbeständigkeit und mit der gleichen Luftfeuchtigkeit wie im Inneren der Kammer.



1.4 Laborprobenregal: Die V-förmige Halterung besteht aus PP-Platten mit Schlittenverarbeitung, die 0-förmige Aufhängung aus Glasfaserstäbe, die korrosionsbeständig und belastbar ist.Der Artikel kann eine große Anzahl von Exemplaren platziert werden, kann auch um 15°, 30° für die Anbringung von Prüfplatten eingestellt werden.



1.5 Das Luftbefeuchterrohr des Luftbefeuchterfasses wird in das Studio eingeführt, und dann wird der Ventilator des Studios verwendet, um gleichmäßig zu rühren.



1.6 Klimaanlage: Dieses System besteht aus Klimaanlage, Trockenheizung, Verdampfer (Kühlung), Luftbefeuchterverlängerung, Zentrifugalventilator usw.Der Zweck besteht darin, die Trockentemperatur und die feuchte Luft in der Klimaanlage nach ausreichendem Mischen anzupassen, und in die Arbeitskammer, in die Rückluftöffnung geschickt, zurück in die Einstellkammer geschickt, um den Zyklus fortzusetzen und den Zyklus zu wiederholen.



1.7 Abdeckung der Kammer: Sie hat eine ausreichende Festigkeit und Steifigkeit, um den Sprühzustand zu beobachten.Ein wasserdichtes Gerät, um sicherzustellen, dass das Salzspray nicht überfließtDie Abdeckung wird beim Öffnen automatisch geschützt und die zyklische Korrosionsprüfung wird nach Schließung der Abdeckung automatisch vom Bruchpunkt aus gestartet.Die Abdeckung verwendet einen Winkel von 110 ° ~ 120 °, um sicherzustellen, dass das kondensierte Wasser nicht auf das Prüfstück tropft.



1.8 Gleichgewichtsabgaslöcher sind vorgesehen, um zu verhindern, dass der Druck in der Kammer steigt, so dass der Luftstrom im Arbeitsraum bei Erschöpfung nicht übermäßig gestört wird.



1.9 Ausgestattet mit einem abgestuften Trenntrichter zum Sammeln und Visualisieren der Niederschlagung von Salzspray außerhalb der Kammer.



1.10 Es gibt zwei Spritzturme, die den Bedarf an Salznebelniederschlag gleichmäßiger und schneller befriedigen können.



1.11 Es ist ein automatisches Wasserrückfüllsystem vorhanden, das automatisch Wasser zurückfüllt, wenn der Wasserstand zu niedrig ist.



2. Drei Gasversorgungssystem:

2.1 Die Luftquelle wird durch die vom Luftkompressor (vom Kunden zur Verfügung gestellte) erzeugte Luft versorgt, die durch die Luft der ersten Ebene gereinigt und gefiltert wird.und der Druck der Luft auf der zweiten Ebene wird angepasst, bevor er in den gesättigten Behälter geschickt wird.



2.2 Diese Prüfkammer ist mit zwei Luftdruckregelventilen ausgestattet.Der Druck des ersten Druckregelventils, das in die Gasleitung gelangt, sollte auf 0 eingestellt werden..2Mpa



2.3 Wenn das zweite Druckreglerventil (d. h. das Reglerventil, das den Sprühdruck reguliert) in die Düse eintritt, sollte der Druck auf 0,07 bis 0,1 MPa eingestellt werden.



2.4 Pneumatisches System: stabile und zuverlässige importierte pneumatische Komponenten.

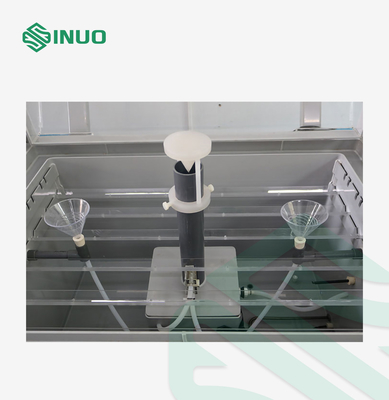

3. Sprühsystem: die Düse kann für eine einfache Reinigung abgetrennt werden

3.1 Es ist die Luftstromsprühmethode anzuwenden und das Prinzip des Siphons zu verwenden, um die aufgenommene Salzlösung durch die Düse zu atomisieren, wobei die Partikelgröße der Atomisation gleichmäßig ist.der die Kontinuität und Stabilität der Prüfung gewährleisten kann.



3.2 Es verwendet eine Nichtkristalldüse und eine Sprühvorrichtung für die Abdeckung.so dass der Niederschlag des Salzsprays den angegebenen Wert erreicht.



3.3 Die Sole wird vor dem Sprühen durch den Speicherbehälter in den Vorheizbehälter injiziert, vorgeheizt und anschließend in die Düse eingeführt.Die Temperaturschwankung des Arbeitsraums nach der konstanten Temperatur ist geringer.



3.4 Menge der Salzsprühdeposition: je nach Größe des Düsendrucks 1-2 ml/80 cm2/h (durchschnittlich 16 Stunden)Der ¢-Winkel der Baffle-Platte kann so eingestellt werden, dass die Menge des Salzsprays gesteuert wird., so dass die Menge an Salznebel 1-2 ml/cm2·h erreichen kann.



3.5 Der Sprühdruck kann auf 0,8-1,0 MPa eingestellt werden.



4Kühlsystem:

Bei der Konstruktion des Kältesystems wird eine Energieregulierungstechnologie angewendet, die den normalen Betrieb der Kälteeinheit gewährleisten kann.



Es kann auch den Energieverbrauch und die Kühlkapazität des Kältesystems effektiv anpassen, um das Kältesystem in einem optimalen Betriebszustand zu halten.Verwendung der Methode der ausgewogenen Temperatur- und Luftfeuchtigkeitskontrolle (BTHC), bei Dauerbetrieb des Kühlsystems,Das Steuerungssystem steuert die Leistung der Heizung über die automatische Berechnungsleistung PID gemäß dem eingestellten Temperaturpunkt., und erreicht schließlich ein dynamisches Gleichgewicht.



4.1 Kondensator: Luftgekühlter Kondensator.



4.2 Verdampfer: Flossenwärmetauscher.



4.3 Magnetventil: Omron.



5Steuerungssystem:

5.1 Temperatur- und Luftfeuchtigkeitsregler

● Anzeige: 7-Zoll Farb-LCD-Anzeige. Betriebsmodus: Festwert oder Programm.

● Einstellungsmethode: Englisches Menü, Touchscreen-Interaktionsoberfläche. Programmkapazität: 120 Gruppen und 1200 Testprogramme können gespeichert werden.

● Programmlänge: Jede Gruppe von Programmen kann maximal 99 Segmente haben. Zykluszeiten: Jedes Programmsegment kann 999 Mal gefahren werden.

● Einstellbereich:

△Temperatur: -100°C+200°C,

△Feuchtigkeit: 0~100%RH,

△Zeit: 099 Stunden und 59 Minuten.

● Auflösung: Temperatur: 0,1°C, Luftfeuchtigkeit: 0,1% RH, Zeit: 0,1min.

● Eingang: PT100 Platinwiderstand.

● Kommunikationsfunktion: Dieser Controller ist mit RS232/485-Schnittstelle ausgestattet (optional mit USB-Schnittstellenmodellcontroller ausgestattet, der Daten exportieren und speichern kann).

● Andere Funktionen: Die Ausrüstung verfügt über mehrere Alarmschutzfunktionen wie Übertemperatur, Überhitzung des Ventilators, Überstrom usw.Die Fehler-Selbstdiagnostikfunktion des Steuerers kann sicherstellen, dass die Ausrüstung einmal abnormal ist, wird die Stromversorgung der Hauptkomponenten abgeschaltet und gleichzeitig ein Alarmsignal gesendet.



5.2Messdatenerhebung: Platinwiderstand PT100.



5.3. Sonstige Ausführungsbauteile: französische "Schneider" Wechselstromkontaktoren, Schalter, Knöpfe, kleine Relais von Omron und andere bekannte Markenprodukte.



5.4 Sicherheitstemperaturregler für die Flüssigkeitserweiterung des Heizbehälters bei 0-120°C.



5.5 Sicherheitstemperaturregler für die Flüssigkeitserweiterung des gesättigten Luftbehälters bei 0-120°C.



5.6 Präzise Einstellung des Primärdrucks: Luftfilter inbegriffen.



5.7 Druckmessgerät: 5 kg/cm2



6. Sicherheitsschutzvorrichtung:

6.1 Automatisches Abschalten der Stromversorgung, wenn der Wasserstand niedrig ist



6.2 Automatische Ausschaltung bei Übertemperatur



6.3 Schall- und Lichtmeldeanlage



6.4 Übertemperaturschutz für den gesättigten Behälter



6.5 Warnvorrichtung für den niedrigen Wasserstand von Salzflüssigkeit



6.6 Überdruckmelder des Kühlkompressors



6.7 Reinwasserstandszeichen und fehlender Alarm
