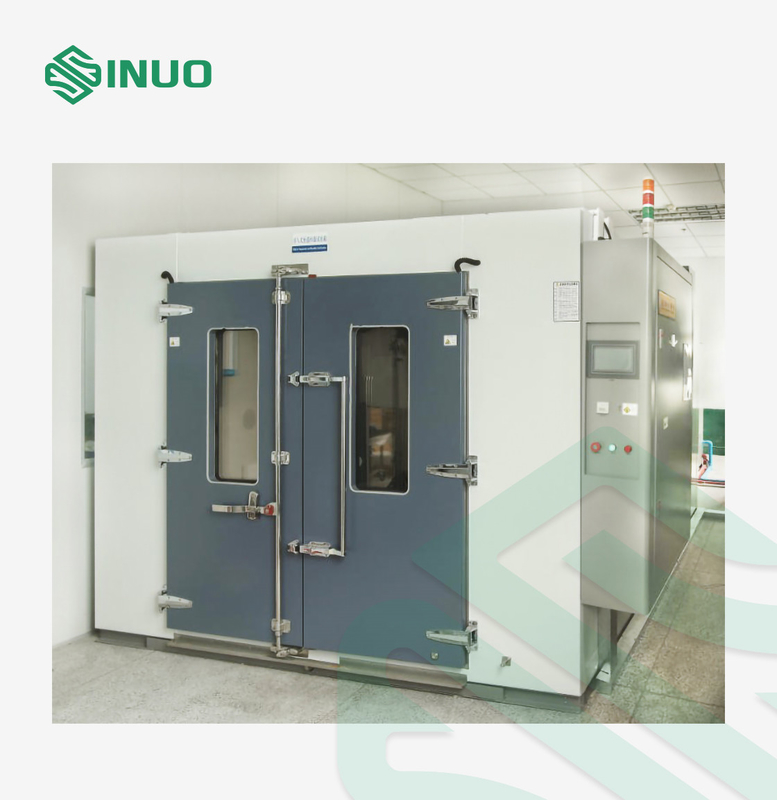

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer

Markenbezeichnung: Sinuo
Modellnummer: SN886-3375L
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Iec 60068-2-1/2/30/78
Nominales Volumen:
3375L
Temperaturspanne:
20 ℃~+120℃
Temperaturschwankungen:
≤±0.5℃
Feuchtebereich:
(25 | 98) % RELATIVER FEUCHTIGKEIT
Anwärmdauer:
≥3℃/min
Kühlzeit:
≥1℃-1.2℃ /min
Arbeitsgeräusche:
≤85dB
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
10 Sätze/Monat
Hervorheben:

Feuchtigkeitstestkammer der konstanten Temperatur 3375L

,

Feuchtigkeitstestkammer der konstanten Temperatur der Konvektion

,

Feuchtigkeits-Klimakammer der Temperatur 6m3

Beschreibung des Produkts





Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer



Eingewilligte Standards u. Klauseln


IEC60068-2-1: 2007 „Klimageprüft-teil 2-1: Test-Test A: Kalt, IDT“



IEC60068-2-2: 2007 „Klimageprüft-teil 2-1: Tests prüfen B-trockene Hitze, IDT“



IEC60068-2-30: 2005 „Klimageprüft-teil 2-30: Test-Test-DB: Feuchte Hitze, zyklisch (Zyklus 12h+12h), IDT“



IEC60068-2-78: 2012 „Klimageprüft-teil 2-78: Test-Test-Fahrerhaus: Feuchte Hitze, ausgeglichene Lage, IDT“



Technische Parameter


1. Beispielbeschränkung Diese Testkammer verbietet:
Prüfung oder Lagerung von brennbaren, explosiven und flüchtigen Substanzproben
Prüfung oder Lagerung von Proben von ätzenden Substanzen
Prüfung oder Lagerung von biologischen Proben
Prüfung oder Lagerung von starken elektromagnetischen Emissionsquellproben
Prüfung oder Lagerung von radioaktiven materiellen Proben
Test oder Lagerung von Proben der in hohem Grade giftigen Substanz
Prüfung oder Lagerung von Proben, die möglicherweise produzieren brennbares, explosives, flüchtiges, in hohem Grade giftige, ätzende und radioaktive Materialien während der Prüfung oder der Lagerung
2. Volumen, Größe und Gewicht
2,1 nominales zufriedenes Volumen 3375L
2,2 innere Kammergröße ×W D (1500) Millimeter (1500) mm× H (1500) Millimeter
2,3 Außenmaße ×W ca. D (1750) Millimeter (2950) mm× H (2250) Millimeter
2,4 Gewicht Ca. 850KG
3. Leistung
3,1 Temperaturspanne Temperaturspanne: 20 ℃~+120℃
3,2 Feuchtebereich

(25 | 98) % relativer Feuchtigkeit (beziehen Sie sich Diagramm der Temperatur und kontrollierbares der Strecke der Feuchtigkeit, nicht aktives nass und auf Wärmebelastung)

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer 0

Diagramm der Temperatur und kontrollierbares der Strecke der Feuchtigkeit

3,3 Temperaturschwankungen ≤±0.5℃ (die Temperaturschwankungen sind Hälfte des Unterschieds zwischen der gemessenen maximalen Temperatur und der minimalen Temperatur am Mittelpunkt)
3,4 Temperatureinheitlichkeit ±2.0℃ (Temperatureinheitlichkeit ist der arithmetische Mittelwert des Unterschieds zwischen der höchsten und niedrigsten Temperatur, die in jedem Test gemessen wird)
3,5 Temperaturfehler ±2.0℃
Anwärmdauer 3,6 ≥3℃/min (nichtlinearer Nulllast)
3,7 Kühlzeit ≥1℃-1.2℃ /min (nichtlinearer Nulllast)
3,8 Fehler der relativen Luftfeuchtigkeit
(Dämpfung die einzige Hitze)
±3%RH

3,9 Arbeitsgeräusche



Ton level≤85dB

(Gemessen in einem schalldichten Raum mit einer umgebenden Temperatur 25 von ° C und von niedrigem Echo; unter Verwendung einer Gewichtung wird der Durchschnittswert von 8 Punkten geprüft; jeder Messpunkt ist 1 Meter weg von der Lärmquelle und 1 Meter weg von dem Boden)

4. Strukturelle Eigenschaften

4,1 Material





1. Material der äußeren Wand: Kaltgewalzte Stahlplatte, moderne Pulverbackenfarbe in Essig einlegend und phosphatieren
Material der Wand 2.Inner: SUS304#-Edelstahlplatte
3. Kammerisoliermaterial: steifer Polyurethanschaum + Glasfaser
4,2 Lufteinlassteile Zentrifugaler Fan; das Lüftungsgitter kann den Luftvolumen, die Höhe und den RückkehrLuftvolumen justieren
4,3 Tür Doppelte offene Drehtür, nimmt den Reaktion-freien Griffgriff an, ausgerüstet mit dem Beobachtungsfenster und beleuchtet Lampe, Fenster/elektrisches Heizgerät der Türrahmen-antikondensation, Türeinstieggröße: (ungefähr) 1.5*1.5M
4,4 Beobachtungsfenster Es gibt zwei explosionssichere ausgeglichene Glasbeobachtungsfenster des leitfähigen Filmes auf der Tür (mit Antikondensationsfunktion) 380W×400H (Millimeter)
4,5 Fan Zentrifugaler Fan des Längsachsen
4,6 Beispielgestell Zwei justierbare bewegliche Behältergestelle des eingebauten Edelstahls



4,7 Antreiber



Gebrauchsedelstahlantreiber importiert aus Taiwan
4,8 Heizung elektrische Heizung der Nickel-Chromlegierung



4,9 Abkühlungs-Kompressor





Französischer Tecumseh-Kompressor



4,10 Verdampfer





Flossenart Verdampfer



4,11 Kühl-methode





Mechanische Kompressorkaskade



4,12 Kühlverfahren





Luftkühlung



Instrument des Steuer 4.13Temperature





programmierbarer Prüfer 7 Zoll intelligenter LCD-Note

4,14 Führungsloch Φ50mm, 1pc, ausgerüstet mit einem speziellen Schaumgummistopfen (gelegen auf der linken Seite der Kammer)



5. Heizung, Befeuchtungs- und Kühlanlagen und ihre Arbeitsprinzipien



5,1 Heizsystem Edelstahlärmelart anti-trockener Heizungsc$nickelchrom-Legierungsheizdraht des rohrs eingebauter
U-förmige Flossenart erhitzende elektrische Hochgeschwindigkeitsheizung des Edelstahls wird für die Heizung benutzt
Vollständig unabhängiges System, beeinflußt nicht den Steuerstromkreis
5,2 Befeuchtungssystem Befeuchtungsmethode:
1. gepanzerter Befeuchter des Edelstahls
2. Befeuchtersteuermodus: berührungsfreie und andere periodische Impulsbreitenanpassung, SSR (Halbleiterrelais)
3. Wasseraussteuerungsgerät, anti-trockenes brennendes Gerät des Befeuchters, Sedimentsammlungsgerät, FüllstandBeobachtungsfenster
5,3 Kühlanlage Kühlverfahren: Luftkühlung
Abkühlungskompressor: Französischer Tecumseh-Kompressor mit umweltfreundlichem Kühlmittel
Abkühlendes kupfernes Rohr: inneres abkühlendes kupfernes Rohr der Spirale K-TYPE
Kondensator: Welle-förmige Flossenart luftgekühlter Kondensator
Verdampfer: Steigungsart FIN-TUBE Verdampfer
Einfrierendes Element: Ursprüngliches importiertes Magnetventil, Filter, etc. trocknend.
5,4 Eigenschaften Die Rohrleitungen des ganzen Systems werden einem Test der Lecksuche 22kg unterworfen
Die Heizung und das Kühlsystem ist vollständig unabhängig
Das System kann hohe Temperatur und Hochdruckluftströmung zurück verhindern
Alle Kühlanlageaktionsprogramme werden vollständig durch den Mikrocomputerprüfer gesteuert







6. Vorgeschriebenes System



6,1 vorgeschriebene Methode

Zwangsumlaufbelüftung, Balancentemperaturregelungsmethode. Das Kontrollsystem steuert den Ertrag der Heizung durch den Ertrag automatischer Berechnung PID entsprechend dem Temperaturpunkt, der durch das System eingestellt wird und erreicht schließlich eine dynamische Balance.

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer 1

6,2 Zirkulationsgerät Der eingebaute Klimaanlagenraum, der Heizluftluftkanal und der lange Axialventilator können die Luftströmung und die Heizleistung, indem sie die Luftströmung verbessern, und die verbessern Temperatureinheitlichkeit der Testkammer erheblich, verbessern.



7. Programmkontrollsystem





7,1 Prüfer



TH1200-A, programmierbarer Prüfer Note 7 Zoll PLC LCD



7,2 Anzeigengenauigkeit



0.01℃/0.1%RH



7,3 schreiben Sie hochauflösenden Schirm blind



Willkürliche Einstellung von örtlich festgelegten Bedingungen, Programmzustände und Einstellung des Kurierens des Testnamens, der Seriennummer, des etc.



7,4 Zeitenfolge kann eingestellt werden



0-999H59min
7,5 programmierbarer Modus Gleichzeitig können 120 Gruppen Programme mit verschiedenen Bedingungen eingestellt werden. In irgendeiner Gruppe Programmen, kann er in 1200 Abschnitte unterteilt sein, und der Teil der Anzahl von Abschnitten kann willkürlich abgefangen werden, um den Zyklus durchzuführen, oder Zyklusarbeit irgendeines Abschnitts oder Gruppe durchzuführen.
7,6 Sicherheit Es hat ein macht--weg größtintegriertes Speicherbauelement, das fortfahren kann, die restlichen Programme durchzuführen, wenn die Energie wiederhergestellt wird, und kann als Maschinenverabredung verwendet werden, um die Laufzeit des Starts und der Maschine durchzuführen.
7,7 Steuerung Der Temperaturanstieg und der Fall können für Steigungssteuerung, Kurvensteuerung verwendet werden und haben die Funktion von selbstkorrigierenden Temperatur- und FeuchtigkeitsBezugspunkten. Sie hat die Funktion automatischer Berechnung PID, die die Bequemlichkeit verringern kann, die durch manuelle Einstellung verursacht wird.
7,8 Kommunikationsfunktion U-Scheibenschnittstelle, RS 232-Schnittstelle, misoperation Hardware-Verschluss (VERSCHLUSS), Computer-Kommunikations-Software wird zur Verfügung gestellt



7,9 Einstellung



Einstellungen und alle Bedingungen werden automatisch durch Mikrocomputer zugeschlossen



7,10 Warnung



Wenn ein Fehler während der Einstellung oder der Operation auftritt, wird ein Warnsignal zur Verfügung gestellt
7,11 Ertrag Der Prüfer hat einen notierenden Signalhafenertrag, der an eine Temperatur und einen Luftfeuchteschreiber angeschlossen werden kann und notierende Kurven ausgeben kann



7,12 Schnittstelle



Ausgerüstet mit Standard-RS-232 Kommunikationsschnittstelle, kann langer Getriebeabstand, an PC zur Steuerung und zur Aufnahme angeschlossen werden.



8. Sicherheitsschutzgerät



8,1 Kühlanlage 1. Kompressorüberhitzungsschutz
2. Kompressorüberstromschutz
3. Kompressorhochs und tiefs-Druckschutz
4. KompressorÖldruckschutz (optional für große halbhermetische Kompressoren)
5. Übertemperaturschutz für flüssige Versorgungstemperatur
6. Ultrahochdruckentlastungsschutz
7. luftgekühlt: kondensierender Fan überhitzter Schutz
8,2 Testkammer

1. Justierbar über Temperaturschutz
2. Grenzübertemperaturschutz von Klimaanlagenkanälen
3. Schutz der Ventilatormotorhitze



8,3 anderer Schutz 1. GesamtleistungsPhasenfolge- und Phasenverlustschutz (für Dreiphasenstromversorgung)
2. Überlastung und Kurzschlusssicherung
3. Der Kühlanlage-Ausfallwarnungsschutz verursacht durch mehrfache Öffnungen des Kabinetts



9. Nutzungsbedingungen





Die folgenden Bedingungen werden vom Benutzer garantiert

9,1 der Installationsstandort

1. Der Boden ist waagerecht ausgerichtet und gelüftet gut-
starke Erschütterung 2.No um die Ausrüstung
starkes elektromagnetisches Feld 3.No um die Ausrüstung
brennbare, explosive, ätzende Substanzen 4.No und Staub um die Ausrüstung
5. wird Raum der bestimmungsgemäßen Verwendung und der Wartung um die Ausrüstung, wie gezeigt unten gelassen:

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer 2

: ≥10cm B: ≥30cm C: ≥120cm D: ≥10cm E: ≥40com
9,2 Umweltbedingungen 1. Temperatur: ℃ 5 | ℃ 35
2. relative Luftfeuchtigkeit: ≤85%
3. Luftdruck: 86kPa | 106kPa
9,3 Stromversorgungszustände AC380V-Leistungsbedarf:
1. Ein Kabel des Fünfkernes (dreiphasig4es-adrig + Schutzerdeerdungsdraht) (ungefähr 4 Meter lang)
2. Spannungsbereich: WECHSELSTROM 380 V
3. zulässige Frequenzschwankungsstrecke: (50 ± 0,5) Hz
4. Der schützende Erdbodenwiderstand ist- kleiner als 4Ω
5. Der Benutzer wird angefordert, die Ausrüstung mit einer Luft oder einem Netzschalter der entsprechenden Kapazität am Installationsstandort zu konfigurieren, und dieser Schalter muss durch das Gerät unabhängig benutzt werden



9,4 maximaler Strom
Höchstleistungs-Leistungsaufnahme





Imax≤32A

Pmax≤12.5KW
9,5 andere Das Öffnen der Tür der Testkammer während des Tests verursacht Temperatur- und Feuchtigkeitsschwankungen in der Kammer; wenn die Tür mehrfache Zeiten geöffnet ist oder offen für eine lange Zeit gelassen wird, oder der Prüfling Feuchtigkeit während des Tests ausstrahlt, friert möglicherweise der Kühlanlagewärmetauscher und arbeitet kein.



Ausrüstungs-Überblick


Diese Testkammer simuliert die veränderbare Umwelt der Temperatur und der Feuchtigkeit für die Produkte oder die Materialien. Sie ist im Anpassungsfähigkeitstest von elektrischem, Elektronik, Instrument und Meter und andere Produktteile unter Hochs und Tiefs-Temperatur und feuchter Umwelt während der Lagerung, des Transportes und der Verwendung weitverbreitet, die Temperaturanpassungsfähigkeit der oben genannten Produkte oder der Materialien zur Hochs und Tiefs-Temperatur und zur feuchten Umwelt, besonders für Produktelektrifizierungsänderungen in der Leistung und in den mechanischen Eigenschaften zu bestimmen.



Eigenschaften:

1. Das Testsystem hat und angemessener struktureller Entwurf, standardisiertes Herstellungsverfahren, schöner Auftritt und großzügiger Auftritt vorangebracht.
2. Die hauptsächlichfunktionsbauteile der Testkammer sind die weltberühmte eingebrannte. Die Testkammer hat beste Steuerung von Geräuschen und von Energieeinsparung.
3. Das Zusammenbringen von Bestandteilen und von Baugruppe ist gut. Die hauptsächlichfunktionsbauteile werden aus den international gebrandmarkten Firmen importiert, die die Sicherheit und die Zuverlässigkeit der Testkammer verbessert, und können die Zeitdauer, Hochfrequenzverwendungszwecke sicherstellen.
4. Die Ausrüstung hat gute Betriebsfähigkeit, Unterhaltbarkeit, gute Temperaturbeständigkeit und Haltbarkeit, gute Sicherheitsleistung. Sie verunreinigt nicht die Umwelt und gefährdet menschliche Gesundheit.



Elektrisches Kontrollsystem

Luftfeuchteregelungs-Weg der Temperatur-3375L in der Klimatest-Kammer 3
